EPF6016ATC144-2N FPGA: ویژگی ها ، برنامه نویسی ، برنامه ها و گزینه های دیگر

این راهنما همه چیز در مورد EPF6016ATC144-2N ، نوعی تراشه به نام FPGA است.از آن در سیستم های دیجیتالی استفاده می شود که باید انعطاف پذیر و به روزرسانی شوند.این راهنما توضیح می دهد که تراشه چه کاری انجام می دهد ، چگونه کار می کند ، قطعات و ویژگی های اصلی آن ، نحوه استفاده و برنامه ریزی آن ، جایی که می توان از آن استفاده کرد ، و چرا امروز هنوز یک انتخاب خوب است.

کاتالوگ

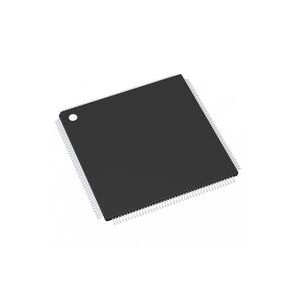

EPF6016ATC144-2N چیست؟

در EPF6016ATC144-2N عضو خانواده Flex 6000 FPGA است که توسط Altera ، اکنون بخشی از اینتل ساخته شده است.این دستگاه که بر اساس منطق قابل برنامه ریزی مبتنی بر SRAM ساخته شده است ، برای انعطاف پذیری در برنامه های منطق دیجیتال با چگالی میانی طراحی شده است.این معماری Optiflex را که ترکیبی از بلوک های آرایه منطق (آزمایشگاه ها) و یک ماتریس اتصال سریع با سرعت بالا برای ارائه استفاده از منابع کارآمد و مسیریابی سریع سیگنال است ، استفاده می کند.EPF6016ATC144-2N از تنظیم مجدد در سیستم پشتیبانی می کند ، و آن را برای طرح هایی که نیاز به به روزرسانی یا اصلاحات پس از استقرار دارند ، ایده آل می کند.به عنوان بخشی از سری Flex 6000 ، یک راه حل مقرون به صرفه برای جایگزینی آرایه های سنتی دروازه ضمن ساده کردن چرخه توسعه ارائه می دهد.

به دنبال EPF6016ATC144-2N هستید؟برای بررسی سهام فعلی ، زمان سرب و قیمت گذاری با ما تماس بگیرید.

مدل های CAD EPF6016ATC144-2N

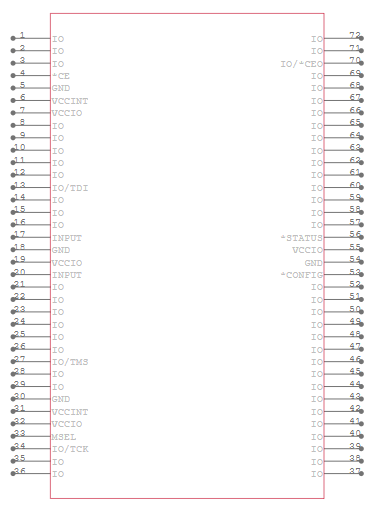

نماد EPF6016ATC144-2N

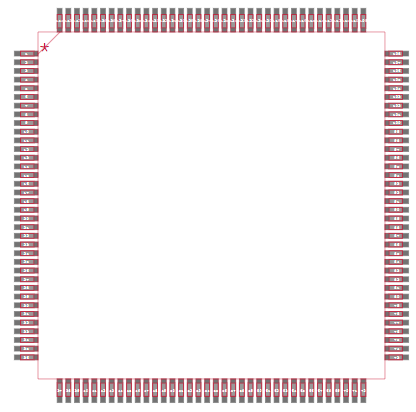

ردپای EPF6016ATC144-2N

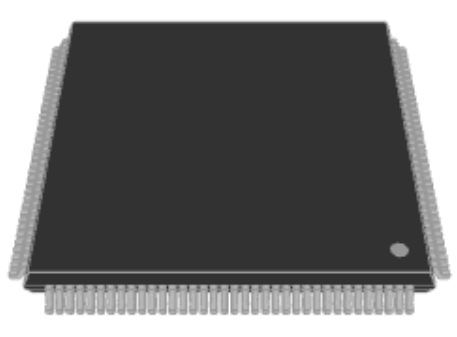

مدل 3D EPF6016ATC144-2N

ویژگی های EPF6016ATC144-2N

• ظرفیت منطقی

EPF6016ATC144-2N حدود 16،000 دروازه سیستم را ارائه می دهد که با استفاده از 1320 عنصر منطقی (LES) در 132 بلوک آرایه منطقی (آزمایشگاه ها) اجرا شده است.این پیچیدگی متوسط ​​را برای برنامه های FPGA میان رده مناسب فراهم می کند.

• پین I/O

این حداکثر از 117 پین I/O قابل تنظیم کاربر پشتیبانی می کند.این پین ها اتصال انعطاف پذیر را به اجزای مختلف سیستم و دستگاه های خارجی امکان پذیر می کنند.

• ولتاژ اصلی

هسته در 3.3 ولت با دامنه عملکردی از 3.0 ولت تا 3.6 ولت کار می کند. این امکان سازگاری با سیستم های دیجیتالی با ولتاژ پایین را فراهم می کند.

• ولتاژ I/O

ویژگی Multivolt I/O آن از رابط با دستگاه هایی با استفاده از سطح 3.3 ولت یا 2.5 ولت پشتیبانی می کند.این ادغام در محیط های ولتاژ مختلط را ساده می کند.

• دمای عملیاتی

محدوده دمای اتصال به محل کار استاندارد 0 درجه سانتیگراد تا +85 درجه سانتیگراد است.این از محیط های معمولی تجاری و صنعتی پشتیبانی می کند.

• جریان عرضه

این حالت تقریباً 5 میلی آمپر در حین کار عادی و کمتر از 0.5 میلی آمپر در حالت آماده به کار قرار می گیرد.این به حفظ قدرت در طرح های آگاه از انرژی کمک می کند.

• سرعت ساعت (درجه سرعت -2n)

با درجه سرعت -2 سرعت ، به فرکانس های منطق داخلی تا تقریباً 166 مگاهرتز می رسد.این محاسبه سریع در پردازش سیگنال یا منطق کنترل را امکان پذیر می کند.

• معماری

بر اساس معماری Optiflex Altera ، از منطق مبتنی بر LUT با منابع مسیریابی اختصاصی استفاده می کند.این معماری چگالی منطق بالایی و عملکرد کارآمد را ارائه می دهد.

• اتصال FastTrack

شبکه مسیریابی FastTrack مسیرهای سیگنال با تأخیر کم را امکان پذیر می کند و از انتقال داده های با سرعت بالا در بلوک های منطقی پشتیبانی می کند.این به زمان بندی و عملکرد مداوم کمک می کند.

• پیکربندی مجدد در مدار

از پیکربندی منطق مبتنی بر SRAM استفاده می کند و به FPGA اجازه می دهد تا در سیستم دوباره برنامه ریزی شود.این از به روزرسانی های طراحی یا سازگاری سخت افزار پویا بدون حذف پشتیبانی می کند.

• اسکن مرز JTAG

این دستگاه شامل منطق-اسکن مرزی JTAG IEEE 1149.1 است.این مسئله اشکال زدایی و تست در سیستم تابلوها و اتصالات را تسهیل می کند.

• پشتیبانی از سوکت داغ

در حالی که در سیستم های 3.3 ولت تغذیه می شود ، می توان با خیال راحت درج یا حذف شد.این ویژگی در سیستم عامل های سخت افزاری ماژولار یا قابل استفاده مفید است.

• تست عملکردی

هر واحد قبل از حمل و نقل کاملاً آزمایش می شود.این کیفیت را تضمین می کند و نیاز به بردارهای آزمایشی تعریف شده توسط کاربر را در طول توسعه از بین می برد.

• سازگاری PCI

این دستگاه برای عملکرد 5 ولت با PCI Local Bus Revision 2.2 سازگار است.این اجازه می دهد تا در سیستم های تعبیه شده مبتنی بر میراث PCI استفاده شود.

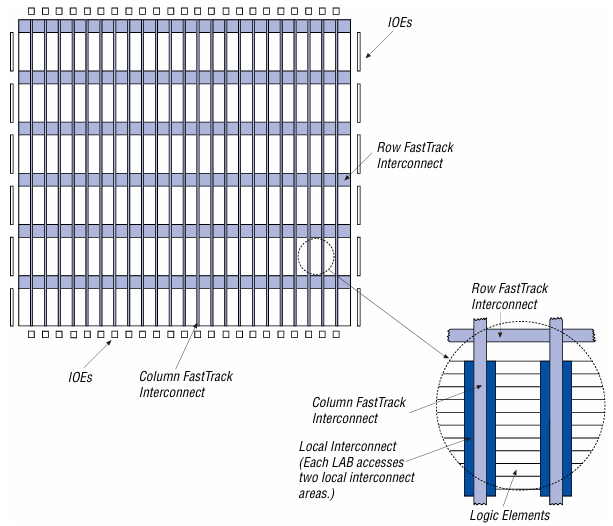

نمودار بلوک معماری Optiflex

نمودار نشان می دهد که چگونه قسمت های داخلی FPGA سازماندهی و متصل می شوند.در مرکز بلوک های آرایه منطق (آزمایشگاه ها) ، این واحدهای اصلی ساختمان تراشه هستند.هر آزمایشگاه شامل چندین عنصر منطقی (LES) است که عملیات اصلی دیجیتالی مانند دروازه های منطقی و فلیپ فلاپ را انجام می دهند.آزمایشگاه ها توسط یک اتصال محلی متصل می شوند ، که به منطق موجود در هر بلوک اجازه می دهد تا به طور کارآمد با هم کار کنند.برای برقراری ارتباط گسترده تر در سراسر تراشه ، آزمایشگاه ها به اتصال به ردیف و ستون FastTrack ، مسیرهای سیگنال سریع که اجازه می دهند داده ها با تأخیر کم به سرعت از یک قسمت از تراشه به سمت بخش دیگر حرکت کنند.در اطراف لبه های بیرونی نمودار عناصر ورودی/خروجی (IOES) قرار دارند.اینها منطق داخلی FPGA را با تبدیل بین سطح منطق تراشه و سطح ولتاژ مورد استفاده سخت افزار دیگر به دستگاه های خارجی متصل می کنند.این طرح با بلوک های مدولار و مسیرهای مسیریابی پر سرعت ، منعکس کننده انعطاف پذیری و تمرکز عملکرد معماری Optiflex است.

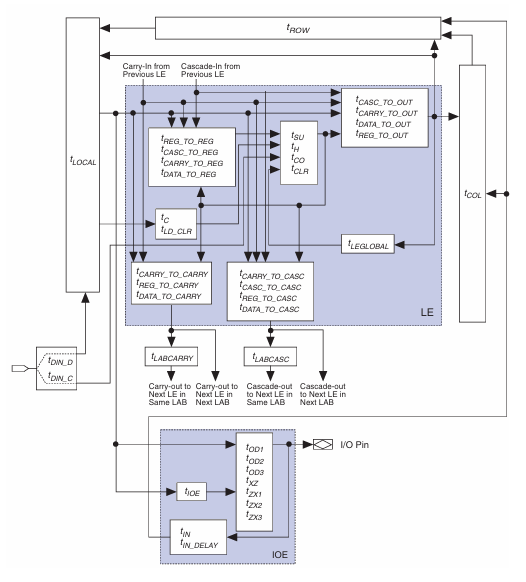

مدل زمان بندی Flex 6000

مدل زمان بندی Flex 6000 نشان می دهد که چگونه سیگنال ها حرکت می کنند و هنگام سفر از طریق FPGA به تأخیر می افتند.در مرکز مدل عناصر منطقی (LES) قرار دارند که داده ها و سیگنال های کنترل را با زمان بندی خاص پردازش می کنند.هر LE به مسیرهای زمان بندی مانند T_DATA_TO_REG و T_REG_TO_OUT متصل می شود ، که تعریف می کند چه مدت طول می کشد تا سیگنال ها وارد شوند ، پردازش شوند و از منطق خارج شوند.

در کنار LES مسیرهای ویژه ای به نام LAB Carry و Lab Cascade وجود دارد.اینها به سیگنال ها اجازه می دهند تا به صورت افقی بین عناصر منطق در همان بلوک حرکت کنند و از عملیات سریع مانند اضافات و مقایسه پشتیبانی کنند.این مسیرها همچنین مقادیر زمان بندی خاص خود را دارند ، مانند T_Carry_TO_REG و T_CASC_TO_OUT ، برای اندازه گیری تأخیرها در این عملیات.

در پایین نمودار ، عناصر ورودی/خروجی (IOES) سیگنال هایی را که از داخل و خارج از تراشه می روند ، کنترل می کنند.آنها شامل نقاط تأخیر مانند T_IN_DELAY هستند که هنگام دریافت داده از دستگاه های خارجی ، تغییرات را به خود اختصاص می دهند.

این مدل همچنین شامل مسیرهای مسیریابی در سطوح مختلف (T_Local ، T_ROW ، T_COL و T_Global) است که نشان می دهد که یک سیگنال تا چه اندازه سفر می کند و چقدر زمان می برد.این مسیرها به درک و مدیریت تأخیر در بخش های مختلف تراشه کمک می کنند و تحقق اهداف عملکرد و زمان بندی را آسان تر می کند.

مشخصات EPF6016ATC144-2N

نوع	پارامتر
سازنده	Altera/Intel
سری	6000 فلکس
بسته بندی	سینی
وضعیت جزئی	منسوخ
تعداد آزمایشگاه ها/CLBS	132
تعداد عناصر/سلول های منطقی	1320
تعداد I/O	117
تعداد دروازه ها	16000
ولتاژ - عرضه	3V ~ 3.6 ولت
نوع نصب	سطح سطح
دمای عملیاتی	0 درجه سانتیگراد 85 درجه سانتیگراد (TJ)
بسته / مورد	144-lqfp
بسته دستگاه تأمین کننده	144-TQFP (20x20)
شماره محصول پایه	EPF6016

برنامه های EPF6016ATC144-2N

1. وظایف پردازش سیگنال دیجیتال (DSP)

با 1،320 عنصر منطقی و اتصال سریع ، EPF6016ATC144-2N از اجرای توابع پردازش سیگنال دیجیتال کوچک تا میان رده پشتیبانی می کند.می توان از آن برای ایجاد فیلترهای FIR سفارشی ، هسته های FFT یا منطق حسابی موازی برای تبدیل سیگنال استفاده کرد.اگرچه فاقد بلوک های اختصاصی DSP یا ضرب های تعبیه شده است ، منطق هدف کلی آن می تواند عملیات انباشت تکراری را که برای پردازش صوتی تعبیه شده ، فیلتر داده های سنسور و شکل گیری شکل موج در سیستم های کنترل یا ارتباطی مناسب است ، کنترل کند.

2. کنترل تعبیه شده و اتوماسیون صنعتی

این دستگاه برای برنامه های کنترل تعبیه شده در محیط های صنعتی مناسب است.توانایی آن در رابط با ولتاژ مخلوط I/O (2.5 ولت و 3.3 ولت) ، عملکرد پایدار آن در دمای تجاری استاندارد (0-85 درجه سانتیگراد) و پشتیبانی از سوکت های گرم باعث می شود که آن را برای یکپارچه سازی در کنترل کننده های منطقی قابل برنامه ریزی (PLC) ، واحدهای کنترل موتور ، رابط های ابزار دقیق و تجهیزات خودکار انجام شود.قابلیت بازسازی امکان انعطاف پذیری محصول طولانی مدت را فراهم می کند ، جایی که می توان منطق را بدون جایگزینی سخت افزار به روز کرد.

3. پروتکل ارتباطات و منطق رابط

با تشکر از پشتیبانی چند ولت I/O و شبکه مسیریابی کارآمد ، می توان از EPF6016ATC144-2N برای اجرای رابط های ارتباطی سفارشی و مبدل های پروتکل استفاده کرد.این می تواند UARTS ، کنترل کننده های SPI یا مترجمان اتوبوس موازی را ایجاد کند تا تعامل بین سیستم های دیجیتال ناسازگار باشد.تعداد متوسط ​​I/O آن (117 GPIO) و مدیریت ساعت داخلی نیز از سیگنالینگ حساس به زمان پشتیبانی می کند و آن را برای تجهیزات شبکه ، شبیه سازی میراث اتوبوس یا به عنوان یک عنصر منطق چسب در سیستم های ارتباطی داده بزرگتر مناسب می کند.

4- آزمون سطح هیئت مدیره ، اشکال زدایی و اعتبار سنجی

EPF6016ATC144-2N با داشتن قابلیت اسکن مرزی JTAG (IEEE 1149.1 سازگار) ، از آزمایش پیشرفته سطح هیئت مدیره بدون نیاز به پروب های منطق خارجی یا تشخیص های مزاحم پشتیبانی می کند.این می تواند اتصال I/O را تأیید کند ، مدارهای باز یا کوتاه را تشخیص دهد و بررسی های درون سیستم را در حین تولید یا نگهداری میدانی انجام دهد.این ویژگی در PCB های پیچیده چند لایه یا در سیستمهایی که دسترسی سنتی به نقاط آزمایش محدود یا غیر عملی است مفید است.

قطعات مشابه EPF6016ATC144-2

ویژگی	EPF6016ATC100-1	EPF6016ATC100-3N	EPF6016ATC144-3N
سازنده	altera	اینتل (Altera Legacy)	اینتل (Altera Legacy)
خانواده	6000 فلکس	6000 فلکس	6000 فلکس
عناصر منطقی (LES)	1320	1320	1320
تعداد دروازه (تقریبا)	16000	16000	16000
بسته بندی کردن	TQFP 100 پین	TQFP 100 پین	TQFP 144 پین
پین های کاربر I/O	81	81	117
درجه سرعت	-1 (استاندارد)	-3N (سرعت بالا)	-3N (سرعت بالا)
فرکانس ساعت حداکثر	پایین (به طور معمول 100 مگاهرتز پوند)	بالاتر (تا 166 مگاهرتز پوند)	بالاتر (تا 166 مگاهرتز پوند)
نوع پیکربندی	مبتنی بر SRAM	مبتنی بر SRAM	مبتنی بر SRAM
منبع تغذیه	3.3 ولت	3.3 ولت	3.3 ولت
سوکت سازی گرم	بله	بله	بله
JTAG/اسکن مرزی	بله	بله	بله
برنامه	منطق اساسی ، طرح های جمع و جور	منطق کنترل سریعتر ، جمع و جور	سیستم های با کارایی بالا ، بیشتر I/O
در دسترس بودن	منسوخ	منسوخ	منسوخ

مراحل برنامه نویسی EPF6016ATC144-2N

1. حالت پیکربندی را انتخاب کنید

EPF6016ATC144-2N از پیکربندی مبتنی بر SRAM پشتیبانی می کند ، به این معنی که به برنامه نویسی در هر قدرت نیاز دارد.این دستگاه اجازه می دهد تا چندین طرح پیکربندی ، متداول سریال منفعل (PS) و موازی منفعل ناهمزمان (PPA) باشد.حالت پیکربندی با نحوه اتصال پین MSEL تعیین می شود.به عنوان مثال ، هنگامی که MSEL کم است ، دستگاه انتظار دارد که داده ها به صورت سریال از طریق EEPROM خارجی (مانند EPC1) یا کابل بارگیری ارسال شود.انتخاب روش پیکربندی صحیح به طراحی سیستم ، مبتنی بر EEPROM برای بوت شدن اتوماتیک یا کابل مبتنی بر نمونه سازی و آزمایش بستگی دارد.

2. طراحی FPGA را کامپایل کرده و یک فایل برنامه نویسی ایجاد کنید

برای برنامه ریزی FPGA ، ابتدا باید طراحی سخت افزار خود را با استفاده از کوارتوس Intel یا Legacy Max+Plus II Design ایجاد کنید.پس از تدوین ، ابزار یک SOF (پرونده شی SRAM) تولید می کند که منطق پیکربندی شده را نشان می دهد.سپس این SOF باید به فرمی سازگار با روش پیکربندی انتخاب شده شما تبدیل شود:

• .rbf یا .pof برای دستگاه های EEPROM (به عنوان مثال ، EPC1).

• .ttf یا .hex برای میکروکنترلر یا بارگذاری موازی.

تبدیل با استفاده از ابزار مبدل File File در نرم افزار طراحی انجام می شود.این مرحله تضمین می کند که bitstream به درستی برای تفسیر FPGA فرمت شده است.

3. حافظه پیکربندی را برنامه ریزی کنید (در صورت استفاده از EEPROM)

در برنامه هایی که از یک دستگاه پیکربندی سریال مانند EPC1 استفاده می شود ، مرحله بعدی بارگیری داده های پیکربندی در EEPROM است.این کار به طور معمول با استفاده از یک ابزار برنامه نویسی دسک تاپ (به عنوان مثال ، برنامه نویس Max+Plus II یا برنامه نویس کوارتوس) انجام می شود.این فرایند شامل قرار دادن EEPROM در یک سوکت برنامه نویسی یا اتصال آن در مدار ، بارگیری فایل برنامه نویسی مناسب (معمولاً .pof یا .rbf) و شروع چرخه برنامه است.پس از برنامه ریزی ، EEPROM به طور خودکار داده های پیکربندی را به FPGA هر بار که سیستم قدرت می یابد ، ارائه می دهد و نیاز به برنامه ریزی مجدد دستی را از بین می برد.

4. با استفاده از کابل بارگیری (سریال منفعل) پیکربندی کنید

جایگزینی برای بوت شدن مبتنی بر EEPROM با استفاده از کابل بارگیری (مانند USB-Blaster یا Byteblaster) برای پیکربندی مستقیم FPGA است.در این روش ، کابل را به رایانه شخصی خود و پین های NCONFIG ، DCLK ، DATA و CONF_DONE وصل می کنید.با استفاده از برنامه نویس کوارتوس ، شما فرآیند پیکربندی را شروع می کنید ، که برای شروع پالس NCONFIG کم است.سپس این ابزار داده های پیکربندی را به صورت سریال از طریق خط داده ، که توسط DCLK انجام می شود ، ارسال می کند.این فرآیند هنگامی کامل می شود که Conf_done زیاد شود ، نشانگر پیکربندی موفق و انتقال دستگاه به حالت کاربر است.

5. با استفاده از میکروکنترلر (سریال منفعل/موازی) پیکربندی کنید

اگر سیستم شما از میکروکنترلر تعبیه شده استفاده می کند ، می تواند به عنوان استاد پیکربندی FPGA نیز عمل کند.در این تنظیم ، میکروکنترلر ادعا می کند NCONFIG LOW برای تنظیم مجدد FPGA ، سپس Bitstream پیکربندی را از طریق داده ها در حالی که DCLK را تغییر می دهد تغییر می دهد.الزامات زمان بندی باید رعایت شود ، زمان تنظیم داده ها قبل از ساعت و زمان نگه داشتن پس از آن برای پیکربندی موفق مناسب است.میکروکنترلر می تواند پین های NSTATUS و CONF_DONE را کنترل کند تا خطاهای پیکربندی را تشخیص دهد یا تکمیل موفقیت آمیز را تأیید کند.این روش کنترل کامل بر فرآیند پیکربندی را ارائه می دهد و از به روزرسانی های پویا در این زمینه پشتیبانی می کند.

6. سیگنال های پیکربندی را کنترل کنید

در طی فرآیند پیکربندی ، FPGA بازخورد را از طریق پین های وضعیت ارائه می دهد:

• NSTATUS تشخیص خطا را نشان می دهد.در صورت بروز یک گسل ، کم می شود (به عنوان مثال ، خطای CRC یا نقض زمان).

• Conf_done پس از بارگیری و تأیید موفقیت آمیز ، تمام بیت های پیکربندی با موفقیت بالا می رود.

اگر NSTATUS در انتهای دنباله زیاد باشد و Conf_done Transitions زیاد باشد ، دستگاه به طور خودکار وارد حالت کاربر می شود ، جایی که منطق تعریف شده توسط کاربر فعال می شود.این نظارت بر سیگنال برای اطمینان از تکمیل روند برنامه نویسی با موفقیت مهم است.

7. در صورت لزوم تنظیم مجدد را انجام دهید

از آنجا که EPF6016ATC144-2N مبتنی بر SRAM است ، می توان در هر زمان با تغییر دادن پین NConfig Low ، که دستگاه را مجدداً تنظیم می کند و چرخه پیکربندی را مجدداً راه اندازی می کند ، دوباره تنظیم شود.این ویژگی امکان به روزرسانی و تغییرات انعطاف پذیر سیستم را در حین کار بدون جایگزینی فیزیکی فراهم می کند.توانایی پیکربندی مجدد در حالی که درون مدار نیز از افزونگی ، مبادله عملکرد پویا یا تصحیح اشکالات پس از استقرار پشتیبانی می کند.این امر باعث می شود دستگاه برای برنامه هایی که نیاز به سازگاری یا طول عمر دارند بسیار مناسب باشد.

8- زمان بندی و الزامات الکتریکی را رعایت کنید

برنامه نویسی EPF6016ATC144-2N با موفقیت نیز نیاز به توجه به محدودیت های الکتریکی و زمان بندی دارد.ساعت پیکربندی (DCLK) باید محدودیت فرکانس (به عنوان مثال ، به طور معمول تا 10 مگاهرتز در حالت های سریال استاندارد) باشد.این دستگاه پس از قدرت برای تنظیم مجدد برق داخلی نیاز به تأخیر کوتاه (حدود 200 میلی ثانیه) دارد.علاوه بر این ، تمام سیگنال های پیکربندی باید تمیز ، بدون سر و صدا و به درستی خاتمه یابد.در صورت استفاده از سوکت داغ ، باید برای اطمینان از یکپارچگی سیگنال و توالی مناسب قدرت و I/O مراقبت شود.

مزایای EPF6016ATC144-2N

• مقرون به صرفه برای طراحی های میان رده

EPF6016ATC144-2N تعادل بین مقرون به صرفه و عملکرد ایجاد می کند ، و آن را برای طرح هایی که نیاز به انعطاف پذیری بیشتری نسبت به منطق ثابت دارند ، ایده آل می کند اما هزینه یا قدرت سربار FPGA های سطح بالا را توجیه نمی کند.

• طراحی و ادغام PCB ساده

در مقایسه با FPGA های با چگالی بالاتر که اغلب به بسته های BGA ریز و درشت نیاز دارند ، EPF6016ATC144-2N در یک بسته استاندارد TQFP 144 پین قرار می گیرد.این بسته بندی هم طراحی و هم ساخت PCB را ساده می کند زیرا از نیاز به ابزارهای پیشرفته چیدمان ، ریزگردها یا تابلوهای با قیمت بالا با لایه بالا جلوگیری می کند.همچنین این کار را برای بازپرداخت دستی یا اساسی انجام می دهد ، که برای تیم های کوچکتر یا آزمایشگاه هایی با قابلیت مونتاژ محدود مفید است.

• خطر کم منسوخ در هنگام استقرار

با توجه به پشتیبانی دیرینه خود در برنامه های صنعتی میراث ، EPF6016ATC144-2N در بسیاری از بازارهای ثانویه در دسترس است و هنوز هم در نرم افزارهای طراحی مانند کوارتوس II و Max+Plus II به طور گسترده پشتیبانی می شود.برای شرکت هایی که محصولات چرخه ای طولانی مدت مانند اتوماسیون کارخانه ، سیستم های اندازه گیری یا ماژول های مخابراتی را حفظ می کنند ، این امر باعث می شود ادامه دسترسی به سیلیکون خوب شناخته شده بدون نیاز به طراحی مجدد سخت افزار در اطراف FPGA های جدیدتر و پیچیده تر.

• رفتار قابل اعتماد

بر خلاف برخی از FPGA های با کارایی بالا که در حاشیه های تنگ کار می کنند و به نوسانات قدرت و دما حساس هستند ، EPF6016ATC144-2N قوی و تحمل تغییرات مشترک محیطی است.این کار به راحتی در محدوده دمای تجاری کار می کند و از سوکت های گرم پشتیبانی می کند ، که باعث می شود در سیستم های مدولار یا سرویس پذیر قابل اعتماد باشد.این قابلیت اطمینان آن را به عنوان یک انتخاب عملی برای سیستمهایی که نیاز به عملکرد مداوم در طول زمان و در شرایط متغیر دارند ، می کند.

• ثبات طراحی طولانی مدت

در سناریوهایی که در دسترس بودن و یخ زدگی طولانی مدت از عملکرد برش مهمتر است ، این دستگاه کاندیدای کاملی است.پس از تأیید منطق و پرونده پیکربندی قفل شده ، کل سیستم می تواند سالها و حتی دهه ها بدون تغییر باقی بماند.این یک مزیت عمده در هوافضا ، حمل و نقل و برنامه های نظامی است که در آن نیاز به قطعات جدید گران یا غیر عملی است.

ابعاد بسته بندی EPF6016ATC144-2N

نوع بسته بندی: TQFP-144 (بسته بندی Flat Flat)

اندازه بدن: 20 میلی متر × 20 میلی متر

زمین سنجاق: 0.5 میلی متر

شمارش پین: 144 پین

ارتفاع بسته: 1.0 میلی متر

نوع قاب سرب: Gull-Wing از هر چهار طرف رهبری می کند

نوع نصب: سطح سطح (SMT)

تولید کننده EPF6016ATC144-2N

EPF6016ATC144-2N در ابتدا توسط ساخته شده است شرکت Altera، پیشگام در توسعه آرایه های دروازه قابل برنامه ریزی (FPGA).در سال 2015 ، Altera توسط شرکت اینتل، و دستگاه اکنون به طور رسمی تحت گروه راه حل های قابل برنامه ریزی اینتل قرار دارد ، که خطوط تولید FPGA Legacy Altera را مدیریت و پشتیبانی می کند.اگرچه EPF6016ATC144-2N بخشی از یک خانواده قطع شده است ، اینتل همچنان تولید کننده رسمی و متولی این دستگاه است و مستندات ، پشتیبانی بایگانی شده و اعلامیه های چرخه عمر را تحت نام تجاری Intel حفظ می کند.

پایان

EPF6016ATC144-2N FPGA انعطاف پذیر و قابل اعتماد برای بسیاری از پروژه های مختلف است.این مقدار خوبی از قدرت منطقی ، بسیاری از پین های ورودی/خروجی و به روزرسانی های آسان در سیستم را ارائه می دهد.طراحی آن از سیستم های ولتاژ مختلط ، حرکت سریع داده و برنامه ریزی مجدد بدون حذف آن از یک تخته پشتیبانی می کند.این اغلب در مواردی مانند سیستم های کنترل ، پردازش سیگنال ، پیوندهای ارتباطی و تجهیزات آزمایش استفاده می شود.با پشتیبانی قوی ، در دسترس بودن طولانی و بسته بندی ساده ، یک انتخاب هوشمندانه است که به یک راه حل مقرون به صرفه و پایدار نیاز دارد.
