EPF10K30ATC144-1 FPGA: ویژگی ها ، برنامه ها ، برنامه نویسی و گزینه های دیگر توضیح داده شده است

این راهنما همه چیز در مورد EPF10K30ATC144-1 ، نوعی تراشه FPGA است.این توضیح می دهد که تراشه چیست ، چگونه کار می کند و از کجا می توان از آن استفاده کرد.شما در مورد ویژگی های اصلی آن مانند حافظه داخلی ، بلوک های منطقی انعطاف پذیر و پشتیبانی از سیستم های 3.3V و 5V خواهید آموخت.همچنین نحوه استفاده از تراشه در پروژه هایی مانند سیستم های صوتی/تصویری ، ماشین های صنعتی و وسایل پزشکی را نشان می دهد.این شامل دستورالعمل های تنظیم مرحله به مرحله ، مقایسه بخشی و ابزارهای طراحی برای کمک به شما در درک و کار با این FPGA به راحتی است.

کاتالوگ

EPF10K30ATC144-1 چیست؟

در EPF10K30ATC144-1 عضو خانواده Flex10K FPGA است که برای ارائه منطق قابل برنامه ریزی تعبیه شده با پیچیدگی متوسط ​​و انعطاف پذیری بالا طراحی شده است.این دستگاه با استفاده از 0.3 میکرون CMOS SRAM از فناوری ساخته شده ، تقریباً 30،000 دروازه قابل استفاده را پشتیبانی می کند و شامل 1،728 عنصر منطقی است که در بلوک های آرایه منطق سازماندهی شده اند (آزمایشگاه ها).در 3.3 ولت کار می کند.نسخه Speed ​​Grade -1 عملکرد نسبتاً سریع را ارائه می دهد ، با فرکانس های اصلی تا حدود 166 مگاهرتز.این دستگاه بلوک های آرایه تعبیه شده (EABS) را برای حافظه روی تراشه ادغام می کند ، که باعث افزایش کار و کنترل داده ها در طرح های تعبیه شده می شود.به طور گسترده در سیستم های کنترل صنعتی ، ارتباطات و میراث تعبیه شده استفاده می شود ، یک راه حل قابل برنامه ریزی با پشتیبانی قوی I/O و ظرفیت منطق کافی برای طیف گسترده ای از برنامه های میانی سطح ارائه می دهد.خانواده Flex10K یکی از اولین خطوط FPGA برای ترکیب منطق مبتنی بر SRAM و بلوک های RAM تعبیه شده بود که گزینه های مقیاس پذیر از 10K تا بیش از 200K دروازه سیستم را ارائه می داد.دستگاه های Flex10K با داشتن I/OS سازگار با TTL و بلوک های حافظه تعبیه شده ، ترکیبی متعادل از چگالی منطقی ، ادغام و عملکرد را برای اکوسیستم های طراحی قدیمی تر ارائه می دهند.

به دنبال EPF10K30ATC144-1 هستید؟برای بررسی سهام فعلی ، زمان سرب و قیمت گذاری با ما تماس بگیرید.

مدل های CAD EPF10K30ATC144-1

نماد EPF10K30ATC144-1

ردپای EPF10K30ATC144-1

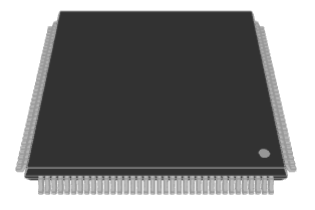

EPF10K30ATC144-1 مدل 3D

ویژگی های EPF10K30ATC144-1

• معماری با چگالی بالا

EPF10K30ATC144-1 با استفاده از معماری Flex 10K Altera ساخته شده است و حداکثر 69،000 دروازه سیستم و 1،728 عنصر منطقی (LES) را ارائه می دهد.این عناصر منطقی به عنوان بلوک های ساختمانی برای اجرای توابع منطقی و طرح های دیجیتال عمل می کنند.این چگالی منطق بالا از سیستم های دیجیتالی نسبتاً پیچیده مانند ماشین های دولتی ، پردازنده های کوچک و منطق کنترل کننده در یک تراشه واحد پشتیبانی می کند.

• بلوک های آرایه تعبیه شده (EAB)

این دستگاه شامل چندین بلوک آرایه تعبیه شده است که تقریباً 12.3 کیلوبیت رم را فراهم می کند.هر EAB 2،048 بیت را ارائه می دهد که می توانند به عنوان RAM یا ROM پیکربندی شوند و از عرض بیت تا 256 پشتیبانی می کنند. این بلوک ها امکان ادغام حافظه سریع و انعطاف پذیر را در FPGA بدون مصرف عناصر منطقی فراهم می کنند ، و آن را برای بافر ، جداول جستجو و ذخیره سازی داده های کوچک در تراشه ایده آل می کنند.

• منطق مبتنی بر SRAM قابل تنظیم

EPF10K30ATC144-1 از فناوری SRAM برای منطق قابل برنامه ریزی خود استفاده می کند.این بدان معناست که می توان تعداد نامحدودی را دوباره برنامه ریزی کرد ، که در طول نمونه سازی و به روزرسانی های سیستم با ارزش است.می توانید قبل از استقرار نهایی ، عملکرد مدار آنها را چندین بار آزمایش ، اصلاح و تأیید کنید.

• عملکرد هسته 3.3 ولت با I/O تحمل 5 ولت

این FPGA با یک منبع 3.3 ولت برای منطق داخلی عمل می کند اما از پین های I/O تحمل 5 ولت پشتیبانی می کند.این سازگاری دو ولتاژ دو ولتاژ تضمین می کند که دستگاه می تواند با خیال راحت با اجزای میراث 5V ضمن حفظ راندمان قدرت ولتاژ کم مدرن برای عملکردهای اصلی ارتباط برقرار کند.این طرح های سیستم ولتاژ مختلط را بدون نیاز به شیفت های سطح ساده می کند.

• ساعت بالا

این دستگاه از فرکانسهای کاربردی تا 166.67 مگاهرتز پشتیبانی می کند و پردازش سریع داده ها و کنترل سیگنال را در برنامه های مهم و مهم امکان پذیر می کند.این فرکانس حداکثر بالا باعث می شود EPF10K30ATC144-1 برای سیستم های کنترل با سرعت بالا ، ارتباطات و کارهای محاسباتی تعبیه شده مناسب باشد.

• حالت آماده به کار کم مصرف

FPGA دارای مصرف انرژی استاتیک کم است و جریان آماده به کار به طور معمول کمتر از 0.5 میلی آمپر است.این امر به دستگاه اجازه می دهد تا در برنامه های حساس به انرژی استفاده شود که در آن باید قدرت بیکار به حداقل برسد ، مانند ابزارهای قابل حمل یا سیستم هایی با حالت های صرفه جویی در برق.

• دامنه دمای تجاری

این میزان برای 0 درجه سانتیگراد تا +70 درجه سانتیگراد درجه حرارت ، متناسب با محیط های تجاری استاندارد است.این امر عملکرد قابل اعتماد را در شرایط معمولی داخلی بدون نیاز به مشخصات دمای درجه صنعتی تضمین می کند.

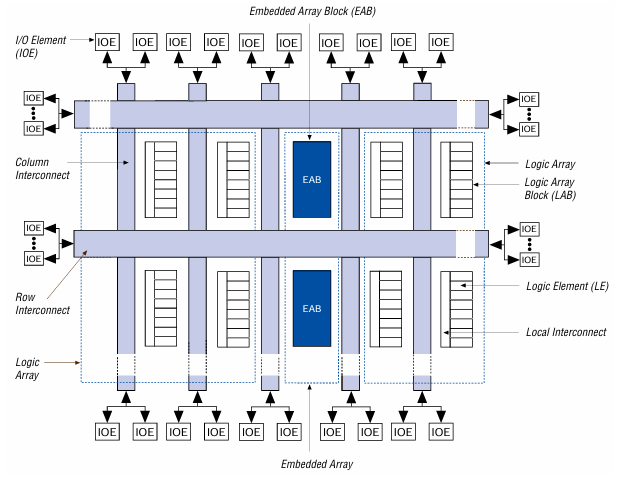

نمودار بلوک دستگاه 10K فلکس

این نمودار نمایانگر معماری داخلی یک دستگاه Flex 10K FPGA ، به طور خاص EPF10K30ATC144-1 است.در هسته دستگاه آرایه تعبیه شده است که از دو نوع اصلی مؤلفه تشکیل شده است: بلوک های آرایه منطق (آزمایشگاه ها) و بلوک های آرایه تعبیه شده (EABS).آزمایشگاه ها از عناصر منطقی چندگانه (LES) تشکیل شده اند که عملکردهای منطق عمومی را دارند.هر LE از طریق یک اتصال محلی متصل می شود و امکان اجرای منطق انعطاف پذیر در آزمایشگاه را فراهم می کند.

در اطراف آزمایشگاه ها بلوک های آرایه تعبیه شده (EABS) قرار دارند که به رنگ آبی تیره نشان داده شده است.اینها بلوک های حافظه با چگالی بالا هستند که برای توابع مانند RAM یا ROM استفاده می شوند و امکان پردازش داده های تعبیه شده یا بافر مستقیم در پارچه FPGA را فراهم می کنند.اتصالات ستون و ردیف ارتباط بین آزمایشگاه ها ، EABS و عناصر I/O (IOES) را که در اطراف محیط تراشه قرار دارد ، امکان پذیر می کند.این اتصالات از مسیرهای مسیریابی پیچیده پشتیبانی می کنند و برای جریان داده ها در بخش های منطقی مختلف مهم هستند.

هر IOE منطق داخلی را به پین ​​های خارجی متصل می کند و به دستگاه اجازه می دهد تا با سایر اجزای سیستم ارتباط برقرار کند.ساختار مدولار و متقارن است و طرح کارآمد برای مسیریابی و مقیاس پذیری را ارائه می دهد.در EPF10K30ATC144-1 ، این ترتیب امکان ترکیبی متعادل از منطق قابل برنامه ریزی و حافظه تعبیه شده را فراهم می کند ، ایده آل برای سیستم های دیجیتالی با ترکیب متوسط ​​که نیاز به دست زدن به داده های سریع و پیکربندی منطق انعطاف پذیر دارند.

مشخصات EPF10K30ATC144-1

نوع	پارامتر
سازنده	Altera/Intel
سری	Flex-10KA®
بسته بندی	انبوه
وضعیت جزئی	فعال
تعداد آزمایشگاه ها/CLBS	216
تعداد I/O	102
ولتاژ - عرضه	3V ~ 3.6 ولت
نوع نصب	سطح سطح
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
بسته / مورد	144-lqfp
بسته دستگاه تأمین کننده	144-TQFP (20x20)
شماره محصول پایه	EPF10K30

برنامه های EPF10K30ATC144-1

پردازش صوتی / تصویری دیجیتال

EPF10K30ATC144-1 به دلیل بلوک های آرایه تعبیه شده (EABS) که رم روی تراشه را فراهم می کند ، برای کارهای پردازش صوتی و تصویری مناسب است.این ویژگی امکان بافر ، ذخیره موقت و دستکاری داده ها را مستقیماً در FPGA فراهم می کند.بسیاری از آنها اغلب از این FPGA برای کنترل رمزگشایی جریان صوتی ، دستکاری پیکسل یا زمان رابط ویدیویی دیجیتال استفاده می کنند.ظرفیت منطق متوسط ​​آن و انعطاف پذیری I/O باعث ادغام با کدک ها ، کنترل کننده های زمان بندی و منطق هماهنگ سازی در سیستم های چندرسانه ای می شود.

سیستم های کنترل صنعتی

در اتوماسیون صنعتی ، EPF10K30ATC144-1 می تواند به عنوان یک کنترل کننده مرکزی یا رابط I/O هوشمند باشد.منطق قابل برنامه ریزی آن از اجرای دستگاه های دولتی ، رابط های سنسور ، دستیابی به داده ها و پروتکل های ارتباطی سریال مانند SPI یا RS-485 پشتیبانی می کند.در دسترس بودن رم روی تراشه و تعداد بزرگ I/O باعث می شود که برای مدیریت چندین سیگنال کنترل در کنترل کننده های منطقی قابل برنامه ریزی (PLC) ، درایوهای حرکتی یا زیر سیستم های روباتیک مناسب باشد.

تجهیزات پزشکی

دستگاه های پزشکی برای کنترل جریان داده های تخصصی نیاز به منطق دقیق و تنظیم مجدد دارند.این FPGA می تواند برای تهویه سیگنال ، فیلتر کردن و پردازش ورودی های سنسور آنالوگ در برنامه هایی مانند ECG ، سونوگرافی یا سیستم های تصویربرداری استفاده شود.تأخیر قابل پیش بینی و برنامه نویسی انعطاف پذیر آن ، آن را برای ادغام الگوریتم های اختصاصی یا مراحل پیش پردازش داده ها قبل از میکروکنترلر بیشتر یا کنترل DSP ایده آل می کند.

الکترونیک خودرو و هوافضا

در داشبورد خودرو ، هواپیماهای هوایی و کنترل هوافضا ، EPF10K30ATC144-1 معمولاً برای سنسورهای رابط ، مدیریت تشخیص یا اجرای پروتکل های ارتباطی استفاده می شد.ماهیت قابل برنامه ریزی آن امکان تنظیم منطق پس از استقرار یا در طول اعتبار سنجی سیستم را فراهم می کند.انعطاف پذیری I/O بخش باعث شده است که ضمن حفظ پایداری در محیط های ناهموار ، قادر به ایجاد بین اتوبوس های میراث و سیستم های ارتباطی مدرن باشد.

سیستم های ارتباطی و شبکه

به لطف توانایی آن در اجرای پروتکل های سریال سفارشی و منطق فیلتر کردن داده ها ، EPF10K30ATC144-1 استفاده در سیستم های مخابراتی میراث و شبکه های پشتی شبکه یافت.RAM تعبیه شده آن از بافر و تجزیه و تحلیل هدر بسته پشتیبانی می کند ، در حالی که بلوک های منطقی می توانند قوانین سوئیچینگ یا بررسی های برابری را پیاده سازی کنند.این به عنوان یک عنصر منطق چسب عمل می کرد و به ادغام پردازنده ها ، سوئیچ ها و مسیرهای سیگنال در زیرساخت های ارتباطی کمک می کرد.

قسمتهای مشابه EPF10K30ATC144-1

• EPF10K30AQI208-3

EPF10K30AQI208-3 یک جایگزین قوی برای EPF10K30ATC144-1 است که تعداد عناصر منطقی یکسان (1،728 LES) و حافظه تعبیه شده (12.3 kbit) اما با یک بسته QFP بزرگتر 208 پین ارائه می دهد.این تعداد پین های I/O موجود را به 147 افزایش می دهد و آن را برای برنامه های کاربردی که نیاز به اتصالات خارجی بیشتری دارند ، ایده آل می کند.با رتبه بندی سرعت با سرعت 3 صنعتی ، در محدوده دمای وسیع تری از -40 درجه سانتیگراد تا +85 درجه سانتیگراد قابل اعتماد است.این امر باعث می شود که برای محیط های قوی در مخابرات ، سیستم های کنترل و تاسیسات صنعتی ناهموار مناسب باشد.I/O گسترده و محدوده عملیاتی آن ، آن را به عنوان یک ارتقاء عملی برای طرح هایی که از پیکربندی TQFP 144 پین استفاده می کنند ، تبدیل می کند.

• EPF10K30AQI240-3

EPF10K30AQI240-3 یکی دیگر از FPGA سازگار در خانواده Flex 10K است که چگالی I/O بالاتری را با یک بسته QFP 240 پین و پین های I/O 189 ارائه می دهد.مانند ATC144-1 ، 1،728 عنصر منطق و 12.3 کیلوبیتت رم تعبیه شده را حفظ می کند.درجه سرعت آن عملکرد مداوم در دمای صنعتی را تضمین می کند ، و آن را به یک انتخاب قابل اعتماد برای سیستم هایی با نوسانات گسترده محیطی تبدیل می کند.این برنامه برای برنامه های دارای پین بالا مانند پانل های کنترل پیچیده ، سیستم های ویدیویی تعبیه شده و رابط های محاسباتی میراث مناسب است.

• EPF10K30AQC240-3

EPF10K30AQC240-3 همچنین 189 پین I/O را در یک طرح QFP 240 پین فراهم می کند و معماری اصلی 1،728 LES و 12 کیلومتر kbit از رم روی تراشه را حفظ می کند.اگرچه اکنون به عنوان منسوخ ذکر شده است ، اما در سیستم هایی که ردپای مکانیکی و سیگنال سیگنال QFP 240 پین مورد نیاز است ، یک جایگزینی مناسب است.از نظر عملکردی با AQI240-3 یکسان است اما به طور معمول در برنامه های دمای تجاری استفاده می شود.این قسمت برای نگهداری سخت افزار میراث بسیار ارزشمند است ، به خصوص در مواردی که سازگاری مکانیکی قطره ای با طرح 240 پین مورد نیاز است ، و تهیه طرح های جدید امکان پذیر نیست.

مراحل برنامه نویسی EPF10K30ATC144-1

1. طرح را ایجاد و کامپایل کنید

با طراحی منطق دیجیتالی خود با استفاده از HDL مانند VHDL یا Verilog شروع کنید.برای ساخت پروژه از ابزارهای نرم افزاری مانند Altera Quartus II یا Max+Plus II استفاده کنید.پس از اتمام طراحی شما ، آن را برای تولید پرونده های برنامه نویسی کامپایل کنید.اگر می خواهید یک سریال EEPROM را برای بارگیری برق برنامه ریزی کنید ، یک پرونده .sof برای پیکربندی JTAG مبتنی بر SRAM و یک پرونده .pof دریافت خواهید کرد.

2. روش پیکربندی را انتخاب کنید

دو روش اصلی برای پیکربندی EPF10K30ATC144-1 وجود دارد.برای برنامه نویسی موقت در حین آزمایش یا توسعه ، از پیکربندی JTAG با پرونده .sof استفاده کنید.برای پیکربندی دائمی یا اتوماتیک در راه اندازی سیستم ، با بارگذاری پرونده .pof در EEPROM خارجی (مانند EPC2) از روش سریال منفعل استفاده کنید.

3. دستگاه را وصل و برنامه ریزی کنید

در صورت استفاده از JTAG ، یک کابل برنامه نویسی (به عنوان مثال ، USB-Blaster) را به عنوان JTAG وصل کنید.برنامه نویس کوارتوس را باز کنید ، پرونده .sof را بارگیری کنید و دستگاه را مستقیماً برنامه ریزی کنید.برای سریال منفعل ، EEPROM را به FPGA وصل کنید و از کوارتوس برای برنامه ریزی پرونده .pof به EEPROM استفاده کنید.در صورت قدرت ، EEPROM Bitstream را به FPGA ارسال می کند.

4- در صورت لزوم برنامه ریزی مجدد

EPF10K30ATC144-1 را می توان در هر زمان از طریق JTAG دوباره برنامه ریزی کرد.همچنین می توانید محتوای EEPROM را برای تغییر پیکربندی راه اندازی به روز کنید.این برای به روزرسانی های میدانی یا پیشرفت های طراحی مفید است.

5. موفقیت برنامه نویسی را تأیید کنید

پس از برنامه نویسی ، برای تأیید پیکربندی موفق ، پین های وضعیت FPGA (NSTATUS و CONF_DONE) را بررسی کنید.همچنین می توانید تست های عملکردی را اجرا کنید یا از ابزارهای اشکال زدایی مانند SignalTap استفاده کنید تا اطمینان حاصل شود که منطق مطابق آنچه در نظر گرفته شده است.

مزایای EPF10K30ATC144-1

• ادغام زیاد با رم تعبیه شده

EPF10K30ATC144-1 حدود 30،000 دروازه سیستم و 1،728 عنصر منطقی را به همراه تقریباً 12 کیلوگرم رم تعبیه شده ادغام می کند.این بلوک های آرایه تعبیه شده (EABs) عملیات حافظه سریعتر و قابل پیش بینی را در مقایسه با RAM توزیع شده امکان پذیر می کنند.این به ساده سازی طراحی منطق ، به ویژه در برنامه هایی که نیاز به بافر ، جداول جستجو یا ذخیره داده های کوچک دارند ، کمک می کند تا هم عملکرد و هم از منابع را بهبود بخشد.

• سازگاری ولتاژ مختلط

یکی از مزایای مهم این دستگاه ، توانایی آن در کار با منبع 3.3 ولت در حالی که از I/OS تحمل 5 ولت پشتیبانی می کند.این ویژگی I/O Multivolt ™ I/O باعث می شود FPGA برای ادغام در سیستمهایی که از هر دو Legacy 5V Logic و اجزای مدرن 3.3V استفاده می کنند ، انعطاف پذیر باشد.در سیستم های صنعتی یا ارتباطی که سطح ولتاژ در زیر سیستم ها متفاوت است مفید است.

• تنظیم مجدد آسان

از آنجا که از فناوری SRAM استفاده می کند ، EPF10K30ATC144-1 را می توان با استفاده از روشهای JTAG یا سریال منفعل به راحتی برنامه ریزی کرد.شما می توانید توابع منطقی را در این زمینه یا در حین توسعه به روز کنید بدون اینکه تراشه را جایگزین کنید.این هزینه ها را کاهش می دهد و امکان به روزرسانی های بعدی یا رفع اشکال را پس از استقرار فراهم می کند.

• داخلی JTAG و توسعه سریع

این دستگاه شامل پشتیبانی داخلی JTAG ، امکان آزمایش اسکن مرز و برنامه نویسی در سیستم است.این برای تست های تولید و اشکال زدایی بسیار ارزشمند است.همچنین ، در مقایسه با توسعه سنتی ASIC ، با استفاده از این FPGA زمان چرخش طراحی را به شدت کاهش می دهد و آن را برای نمونه سازی سریع و تولید کوچک به متوسط ​​ایده آل می کند.

• مسیریابی کارآمد و معماری عملکرد

معماری Flex 10K ، که در این دستگاه استفاده می شود ، شامل مسیریابی FastTrack® ، حمل زنجیره ای برای منطق حسابی و درختان ساعت است که زمان بندی قابل پیش بینی و عملکرد کارآمد را تضمین می کند.با درجه سرعت 1 خود ، تراشه می تواند تقریباً 166 مگاهرتز کار کند ، که برای بسیاری از برنامه های عملکرد میانی مانند کنترل سیگنال ، کنترل داده ها و رابط پروتکل مناسب است.

ابعاد بسته بندی EPF10K30ATC144-1

• نوع بسته بندی: TQFP - 144 (بسته بندی چهار ضلعی نازک ، 144 پین)

• نصب: سطح سطح

• اندازه بدن: 20 میلی متر × 20 میلی متر (از جمله سرب)

• زمین سنجاق: 0.80 میلی متر (فاصله بین مراکز پین)

• طول بدن (به استثنای سرب): 12.00 میلی متر (اسمی)

• عرض بدن (به استثنای سرب): 12.00 میلی متر (اسمی)

• ضخامت کلی: حداکثر 1.20 میلی متر

• ضخامت بدن: تقریباً 0.95 میلی متر

• طول سرب: 0.45 میلی متر تا 0.75 میلی متر

• عرض سرب: 0.30 میلی متر تا 0.45 میلی متر

• ارتفاع هواپیمای صندلی (A1): 0.05 میلی متر تا 0.15 میلی متر

تولید کننده EPF10K30ATC144-1

EPF10K30ATC144-1 توسط تولید می شود altera ، پیشگام در دستگاه های منطقی قابل برنامه ریزی و توسعه دهنده اصلی سری Flex 10K FPGA.Altera که در سال 1983 تأسیس شد ، به یک رهبر در نوآوری Array Gate (FPGA) قابل برنامه ریزی تبدیل شد و برخی از اولین و پرکاربردترین راه حل های منطقی قابل برنامه ریزی در صنعت را معرفی کرد.در سال 2015 ، Altera توسط این کشور شرکت، که همچنان به پشتیبانی و ادغام خطوط تولید FPGA Altera تحت گروه راه حل های قابل برنامه ریزی خود (PSG) ادامه داد.اگرچه Altera در سال 2024 به عنوان یک شرکت تابعه جداگانه اینتل راه اندازی شد ، EPF10K30ATC144-1 یک FPGA میراث است که منعکس کننده مهندسی اصلی و برتری تولید Altera است.

پایان

EPF10K30ATC144-1 یک تراشه FPGA مفید و انعطاف پذیر با حافظه خوب ، توابع منطق قوی و توانایی کار با سیستم های جدید و قدیمی است.شما می توانید در هر زمان دوباره برنامه ریزی کنید ، که باعث می شود برای آزمایش و به روزرسانی ها عالی باشد.اتصال و کار در انواع مختلف الکترونیک ، از ماشین های کارخانه گرفته تا ابزارهای شبکه آسان است.حتی اگر این بخش قدیمی تر باشد ، اما هنوز هم در بسیاری از پروژه ها کمک می کند که به تراشه های قابل اعتماد و قابل برنامه ریزی نیاز داشته باشد.
