راهنمای دستگاه EP2S60F1020I4 برای منطق، حافظه و I/O

شما نگاهی واضح به آنچه که EP2S60F1020I4 FPGA برای سیستم شما به ارمغان می آورد و اینکه چگونه با طرح های سخت گیر می شود، خواهید دید.این دستگاه حجم زیادی از منطق، حافظه و I/O را در یک تراشه قرار می دهد و به شما امکان می دهد همزمان کنترل، جابجایی داده ها و پردازش را انجام دهید.برای ساختن سیستم‌هایی که پاسخگو می‌مانند، می‌توانید به زمان‌بندی ثابت، عملکرد موازی و اتصالات انعطاف‌پذیر تکیه کنید.از پلتفرم‌های صنعتی گرفته تا سخت‌افزار ارتباطی، این FPGA به شما کمک می‌کند عملکرد و یکپارچگی را بدون افزودن اجزای اضافی ترکیب کنید.

کاتالوگ

1. بررسی اجمالی EP2S60F1020I4

2. بانک های ورودی/خروجی EP2S60F1020I4

3. EP2S60F1020I4 مدل CAD

4. ویژگی های EP2S60F1020I4

5. مشخصات فنی EP2S60F1020I4

6. بلوک دیاگرام EP2S60F1020I4

7. ساختار آزمایشگاهی EP2S60F1020I4

8. کاربردهای EP2S60F1020I4

9. مزایا و معایب EP2S60F1020I4

10. جایگزین های EP2S60F1020I4

11. درباره اینتل

12. نتیجه گیری

EP2S60F1020I4

نمای کلی EP2S60F1020I4

را EP2S60F1020I4 یک دستگاه منطقی قابل برنامه ریزی با چگالی بالا است که برای کنترل دیجیتال پیچیده و وظایف پردازش داده در یک تراشه طراحی شده است.این مجموعه بزرگی از منطق قابل تنظیم، حافظه جاسازی شده، و اتصالات ورودی و خروجی انعطاف پذیر را در قالب فشرده 1020 توپ FBGA ارائه می دهد.این دستگاه از عملیات موازی و رفتار سخت‌افزاری قابل پیش‌بینی پشتیبانی می‌کند و برای سیستم‌هایی که نیاز به پردازش سریع داده‌ها و پاسخ‌دهی زمان واقعی پایدار دارند، مناسب است.کاربردهای متداول شامل پلت فرم های کنترل صنعتی، تجهیزات ارتباطی و سیستم های تعبیه شده است که در آن تراکم یکپارچه سازی و عملکرد متعادل است.به دنبال EP2S60F1020I4 هستید؟برای بررسی موجودی فعلی، زمان تحویل و قیمت با ما تماس بگیرید.

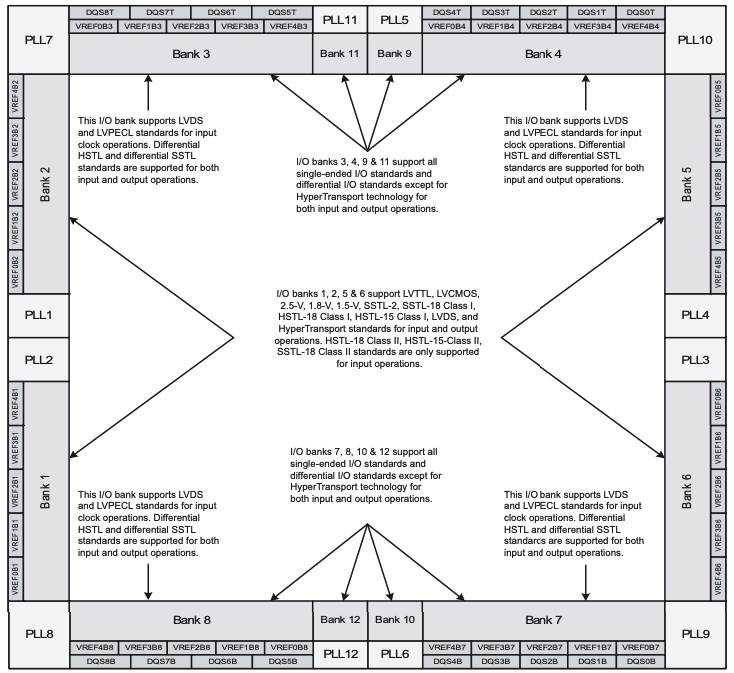

بانک های ورودی/خروجی EP2S60F1020I4

I/O Banks of EP2S60F1020I4

EP2S60F1020I4 که به چند بانک I O شماره گذاری شده در اطراف محیط دستگاه تقسیم شده است، پایه های ورودی و خروجی را با مراجع ولتاژ مشترک و استانداردهای سیگنالینگ پشتیبانی می کند.بانک های 1، 2، 3، 4، 5 و 6 از LVDS و LVPECL برای عملیات ساعت ورودی، همراه با استانداردهای HSTL و SSTL دیفرانسیل برای ورودی و خروجی پشتیبانی می کنند.بانک های 3، 4، 7، 8، 9، 10، 11 و 12 علاوه بر این، استانداردهای تک سر و دیفرانسیل، از جمله LVTTL، LVCMOS، HSTL، SSTL، LVDS، و HyperTransport را پشتیبانی می کنند و برخی استانداردها محدود به عملیات ورودی هستند.بلوک‌های اختصاصی PLL در مجاورت بانک‌های خاص قرار می‌گیرند تا تولید و توزیع ساعت را فعال کنند، در حالی که برچسب‌گذاری VREF و DQS نشان‌دهنده ارتباط ولتاژ مرجع و بارق داده برای رابط‌های حافظه و سرعت بالا است.

EP2S60F1020I4 مدل CAD

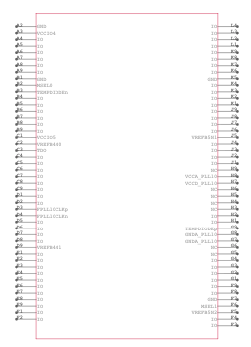

نماد EP2S60F1020I4

EP2S60F1020I4 Symbol

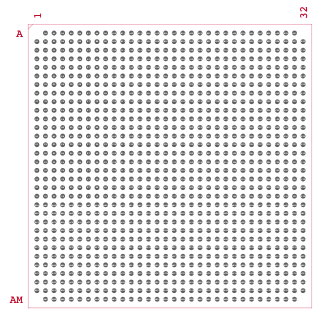

رد پای EP2S60F1020I4

EP2S60F1020I4 Footprint

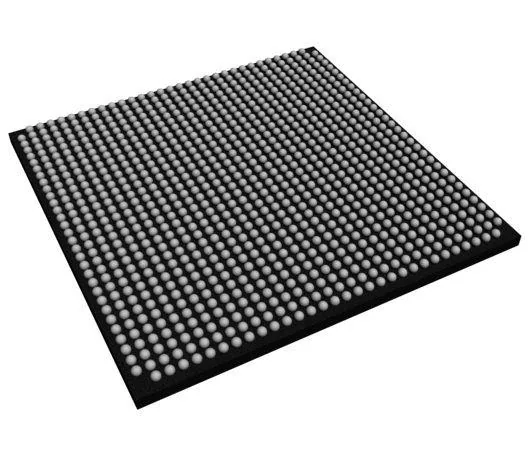

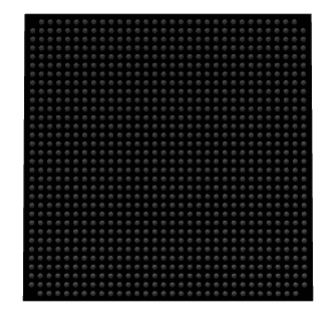

مدل سه بعدی EP2S60F1020I4

EP2S60F1020I4 3D Model

ویژگی های EP2S60F1020I4

معماری منطقی قابل برنامه ریزی با چگالی بالا

EP2S60F1020I4 برای پشتیبانی از سیستم های دیجیتال بزرگ در یک دستگاه قابل برنامه ریزی طراحی شده است.ساختار آن اجازه می دهد تا بسیاری از توابع منطقی را به طور همزمان پیکربندی و اجرا کنند، که به کاهش نیاز به اجزای پشتیبانی اضافی کمک می کند.این رویکرد از طرح‌بندی‌های سیستم فشرده پشتیبانی می‌کند و در عین حال رفتار ثابتی را در طول عملیات حفظ می‌کند.

ظرفیت منطق و سازمان داخلی

این دستگاه شامل 60440 عنصر منطقی است که در 3022 بلوک آرایه منطقی سازماندهی شده اند.این آرایش داخلی از جریان سیگنال منظم و رفتار زمان بندی پایدار در طرح های پیچیده پشتیبانی می کند.این به طراحان اجازه می دهد تا منطق کنترل ساختار یافته، مسیرهای داده و بلوک های پردازش را بدون تراکم داخلی بیش از حد بسازند.

در منابع حافظه تراشه

در مجموع 2,544,192 بیت حافظه یکپارچه برای ذخیره سازی داده ها و وظایف بافر در دسترس است.این حافظه می تواند برای مدیریت موقت داده ها، جداول جستجو یا ذخیره سازی حالت داخلی استفاده شود.داشتن حافظه در یک دستگاه، اتکا به حافظه خارجی را کاهش می دهد و مسیرهای دسترسی به داده ها را کوتاه می کند.

اتصال گسترده ورودی و خروجی

حداکثر 718 پین ورودی و خروجی کاربر برای اتصال به دستگاه ها و زیرسیستم های خارجی ارائه شده است.این تعداد پین بالا از رابط های داده گسترده و سیگنال های کنترلی متعدد پشتیبانی می کند.این به دستگاه اجازه می دهد تا با سیستم های پیچیده ای که نیاز به اتصالات خارجی زیادی دارند، تعامل داشته باشد.

محدوده عملیاتی ولتاژ هسته

منطق هسته در محدوده ولتاژ 1.15 ولت تا 1.25 ولت کار می کند. این محدوده از عملکرد داخلی پایدار پشتیبانی می کند در حالی که با الزامات رایج سیستم دیجیتال ولتاژ پایین همسو می شود.تنظیم مناسب ولتاژ به حفظ رفتار قابل پیش بینی در شرایط عملیاتی کمک می کند.

قالب بسته سطحی FBGA

EP2S60F1020I4 در بسته بندی 1020 توپی FBGA با ردپایی 33 در 33 میلی متر قرار گرفته است.این بسته از چگالی اتصال بالا پشتیبانی می کند در حالی که استفاده از فضای برد را کنترل می کند.برای بردهای چندلایه که تراکم مسیریابی سیگنال بالاست مناسب است.

محدوده دمای عملیاتی گسترده

این دستگاه دمای اتصال عملیاتی از منفی 40 درجه سانتیگراد تا 100 درجه سانتیگراد را پشتیبانی می کند.این محدوده امکان عملکرد قابل اعتماد را در محیط هایی با شرایط حرارتی متفاوت فراهم می کند.از استفاده در سیستم های در معرض تغییرات دما در مدت زمان طولانی پشتیبانی می کند.

رفتار سخت افزاری قطعی

ساختار داخلی به گونه ای طراحی شده است که نتایج قابل تکرار و قابل پیش بینی را در طول عملیات ارائه دهد.رفتار زمان‌بندی پس از پیکربندی ثابت باقی می‌ماند، که از سیستم‌هایی پشتیبانی می‌کند که به الگوهای پاسخ ثابت متکی هستند.این مشخصه در طراحی های دیجیتال کنترل گرا و بلادرنگ مفید است.

مناسب بودن برای محیط های سیستمی پر تقاضا

ترکیبی از ظرفیت منطقی، منابع حافظه و اتصال گسترده از استفاده در سیستم های پیچیده تعبیه شده و صنعتی پشتیبانی می کند.این دستگاه برای برنامه هایی که نیاز به یکپارچگی متراکم، عملکرد پایدار و قابلیت اطمینان طولانی مدت تحت بارهای کاری مداوم دارند، مناسب است.

مشخصات فنی EP2S60F1020I4

ویژگی محصول	ارزش صفت
سازنده	اینتل
ولتاژ - منبع تغذیه	1.15 ~ 1.25 ولت
مجموع بیت های RAM	2544192
بسته دستگاه تامین کننده	1020-FBGA (33x33)
سری	Stratix® II
بسته / مورد	1020-BBGA
بسته	سینی
دمای عملیاتی	-40 درجه سانتی گراد ~ 100 درجه سانتی گراد (TJ)
تعداد عناصر/سلول های منطقی	60440
تعداد LAB/CLB	3022
تعداد ورودی/خروجی	718
نوع نصب	نصب سطحی
شماره محصول پایه	EP2S60

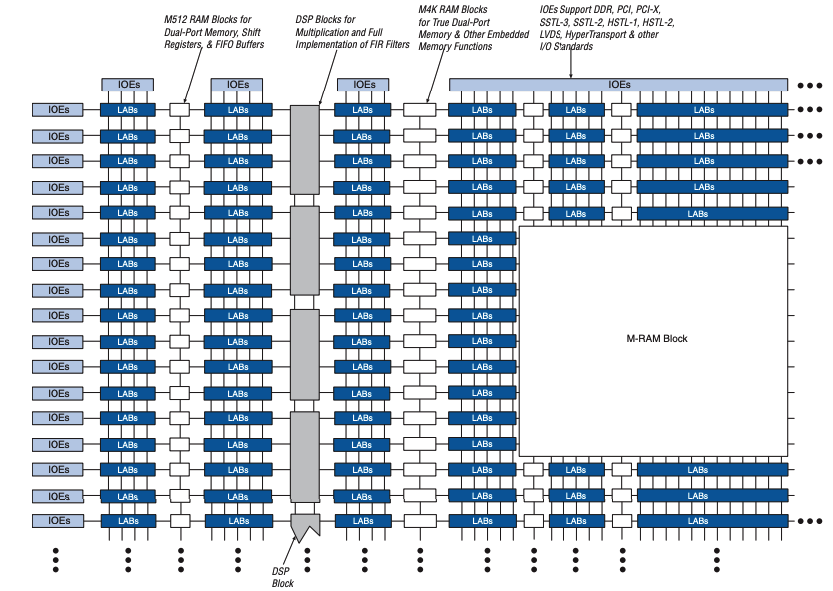

بلوک دیاگرام EP2S60F1020I4

Block Diagram of EP2S60F1020I4

معماری EP2S60F1020I4 که به عنوان یک پارچه قابل برنامه ریزی دو بعدی چیده شده است، از ستون های تکرار شونده بلوک های آرایه منطقی که از طریق یک شبکه مسیریابی سلسله مراتبی متصل شده اند، تشکیل شده است.بلوک‌های رم M512 برای حافظه دو پورت کوچک، شیفت رجیسترها و عملکردهای FIFO به همراه بلوک‌های رم بزرگ‌تر M4K تعبیه شده‌اند که از حافظه دو پورت واقعی و ذخیره‌سازی عمومی جاسازی شده پشتیبانی می‌کنند.یک بلوک RAM متمرکز M چگالی بالاتری را در حافظه تراشه برای بافر کردن داده های انبوه فراهم می کند.بلوک های اختصاصی DSP در نزدیکی مرکز قرار می گیرند تا از عملیات ضرب و فیلتر بدون مصرف منابع منطقی عمومی پشتیبانی کنند.عناصر ورودی و خروجی در اطراف محیط دستگاه توزیع شده‌اند و پشتیبانی از استانداردهای سیگنالینگ متعدد و رابط‌های سرعت بالا را در عین حفظ دسترسی متعادل به منطق داخلی و ساختار حافظه امکان‌پذیر می‌سازند.

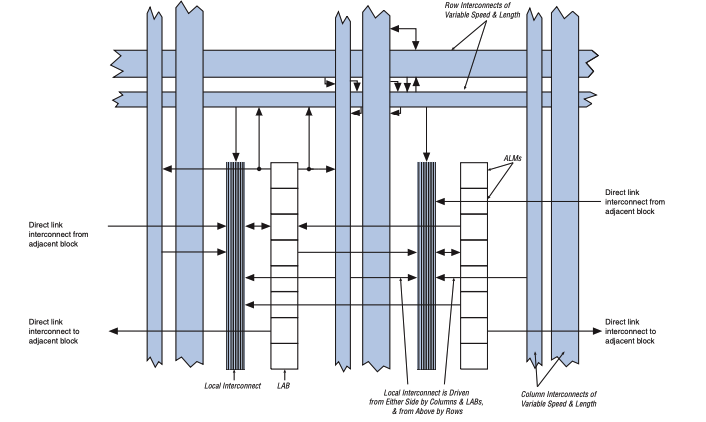

ساختار آزمایشگاهی EP2S60F1020I4

LAB Structure of EP2S60F1020I4

ساختار EP2S60F1020I4 که حول یک بلوک آرایه منطقی سازماندهی شده است، چندین ماژول منطق تطبیقی را که از طریق اتصالات محلی، ردیفی و ستونی با طول ها و سرعت های مختلف متصل شده اند، گروه بندی می کند.هر LAB از طریق اتصالات مستقیم به بلوک های مجاور متصل می شود که تاخیر مسیریابی را برای منطق همسایه کاهش می دهد.خطوط اتصال محلی مسیرهای کوتاه و با تأخیر کم را در LAB فراهم می کنند، در حالی که اتصالات ردیف و ستون توزیع سیگنال را در مناطق بزرگتر دستگاه امکان پذیر می کند.اتصالات عمودی به سیگنال‌ها اجازه می‌دهند که بین LAB‌ها از بالا و پایین عبور کنند و از قرارگیری منطقی انعطاف‌پذیر و مسیریابی سیگنال قابل پیش‌بینی در سراسر بافت قابل برنامه‌ریزی پشتیبانی می‌کنند.

کاربردهای EP2S60F1020I4

تجهیزات زیرساخت مخابراتی

EP2S60F1020I4 در تجهیزات ارتباطی ثابت استفاده می شود که جریان داده های پیوسته و مدیریت ساختار یافته سیگنال را مدیریت می کند.ظرفیت منطقی بزرگ آن از وظایفی مانند پردازش بسته، کنترل کادربندی و هماهنگی زمان‌بندی در ایستگاه‌های پایه و گره‌های شبکه پشتیبانی می‌کند.دامنه گسترده ورودی و خروجی امکان اتصال مستقیم به چندین مسیر داده و رابط های کنترل را فراهم می کند.

سیستم های محاسباتی جاسازی شده با کارایی بالا

در پلتفرم‌های محاسباتی تعبیه‌شده، این دستگاه منطق کنترل، حرکت داده‌ها و عملکردهای پردازش را در یک واحد قابل برنامه‌ریزی ترکیب می‌کند.از عملیات موازی پشتیبانی می کند که به مدیریت بارهای کاری پیچیده کمک می کند و در عین حال رفتار سیستم را قابل پیش بینی نگه می دارد.این باعث می شود آن را برای سیستم های تعبیه شده ای که نیاز به یکپارچگی متراکم و عملکرد ثابت دارند، مناسب کند.

سیستم های اتوماسیون و کنترل صنعتی

EP2S60F1020I4 در سیستم های اتوماسیون که در آن کنترل هماهنگ و پاسخ سریع مورد نیاز است استفاده می شود.از نظارت، توالی و منطق کنترل زمان واقعی برای ماشین آلات و تجهیزات فرآیند پشتیبانی می کند.ساختار آن به چندین حلقه کنترل و مسیرهای داده اجازه می دهد تا بدون تداخل با هم کار کنند.

پلتفرم‌های اکتساب داده و پردازش سیگنال

این دستگاه برای پلتفرم هایی که حجم زیادی از داده های دیجیتال را جمع آوری و پردازش می کنند، مناسب است.حافظه روی تراشه از بافر و ذخیره‌سازی میانی پشتیبانی می‌کند، در حالی که منطق موازی مدیریت ساختار داده‌ها را امکان‌پذیر می‌سازد.این ویژگی ها به حفظ جریان داده ها در سیستم های اندازه گیری و پردازش کمک می کند.

تجهیزات شبکه و سوئیچینگ

تعداد بالای پین های ورودی و خروجی موجود به EP2S60F1020I4 اجازه می دهد تا با چندین پورت و سیگنال های کنترلی ارتباط برقرار کند.از سیستم های شبکه ثابتی پشتیبانی می کند که به رفتار مسیریابی و سوئیچینگ داده پایدار نیاز دارند.دستگاه با حفظ زمان قابل پیش بینی، مسیرهای سیگنال هماهنگ را کنترل می کند.

سیستم های هوافضا و دفاعی با عملیات دمای گسترده

محدوده دمایی پشتیبانی شده امکان استفاده در سیستم هایی را که در معرض تغییر شرایط حرارتی هستند، می دهد.این دستگاه از عملکرد پایدار در محیط‌هایی پشتیبانی می‌کند که رفتار ثابت در دوره‌های عملیاتی طولانی مورد نیاز است.این باعث می شود آن را برای سخت افزار مستقر در سیستم عامل های کنترل شده و میدانی مناسب کند.

مزایا و معایب EP2S60F1020I4

مزایا

• چگالی منطقی بالا از یکپارچه سازی سیستم دیجیتال پیچیده پشتیبانی می کند

• تعداد زیاد پین های ورودی و خروجی کاربر، رابط گسترده سیستم را ساده می کند

• قابل توجه در حافظه تراشه، وابستگی به دستگاه های حافظه خارجی را کاهش می دهد

• محدوده دمای عملیاتی وسیع، استفاده در محیط های کنترل شده و خشن را پشتیبانی می کند

• رفتار زمان بندی قابل پیش بینی از عملکرد سیستم پایدار و قابل تکرار پشتیبانی می کند

معایب

• مصرف برق بیشتر در مقایسه با دستگاه های قابل برنامه ریزی با چگالی کمتر

• بسته بزرگ FBGA پیچیدگی چیدمان برد را افزایش می دهد

• نیاز به قدرت و مدیریت حرارتی دقیق در طراحی های متراکم دارد

• برای برنامه هایی که به بسته های فشرده یا کم پین نیاز دارند، مناسب نیست

جایگزین های EP2S60F1020I4

شماره قطعه	سازنده	ویژگی های کلیدی	از Case/Notes استفاده کنید
EP2S60F1020I5	اینتل	Stratix II FPGA با چگالی بالا با تعداد زیادی عناصر منطقی و بلوک های حافظه جاسازی شده.طراحی شده برای مونتاژ روی سطح و عملکرد قابل اعتماد در محدوده دمای صنعتی.	در زیرساخت های مخابراتی، پردازش داده های پرسرعت و سیستم های تعبیه شده پیشرفته که به عملکرد محاسباتی قوی نیاز دارند استفاده می شود.
EP2S60F1020C4	اینتل	Stratix II FPGA با دمای تجاری، معماری اصلی و منابع حافظه مشابه نسخه های صنعتی را ارائه می دهد و برای محیط های کنترل شده بهینه شده است.	مناسب برای سخت‌افزار شبکه، سیستم‌های جمع‌آوری داده‌ها و پلتفرم‌های محاسباتی که در شرایط داخلی یا تحت نظارت استفاده می‌شوند.
EP2S60F1020C4N	اینتل	این نوع معماری منطقی با کارایی بالا Stratix II را حفظ می کند و در عین حال از بسته بندی فشرده روی سطح برای چیدمان های PCB متراکم پشتیبانی می کند.	برای پلتفرم‌های تعبیه‌شده بزرگ، سیستم‌های ارتباطی و طرح‌هایی که نیاز به چگالی منطقی بالا با استفاده کارآمد از فضای تخته دارند، مناسب است.

درباره اینتل

اینتل یک شرکت فناوری جهانی است که به دلیل طراحی پلتفرم های دیجیتالی مورد استفاده در محاسبات، ارتباطات و سیستم های تعبیه شده شناخته شده است.مجموعه محصولات آن منطق قابل برنامه ریزی، پردازنده ها، راه حل های حافظه و نرم افزارهای پشتیبانی را پوشش می دهد که طراحی سیستم انعطاف پذیر و عمر طولانی را ممکن می سازد.اینتل بر روی معماری‌های مقیاس‌پذیر تمرکز دارد که طیف گسترده‌ای از نیازهای عملکرد و یکپارچه‌سازی را پشتیبانی می‌کنند، از کنترل تعبیه‌شده تا پلتفرم‌های بزرگ مبتنی بر داده.این شرکت مستندات فنی گسترده و اکوسیستم های توسعه را حفظ می کند که از طراحی قابل اعتماد، اعتبار سنجی و نگهداری طولانی مدت سیستم در بسیاری از حوزه های کاربردی پشتیبانی می کند.

نتیجه گیری

EP2S60F1020I4 به دلیل چگالی منطقی بالا، پشتیبانی گسترده I/O و منابع حافظه قوی روی تراشه خود متمایز است.شما می توانید از آن برای انجام وظایف کنترلی و داده های پیچیده استفاده کنید و در عین حال رفتار زمان بندی را قابل پیش بینی نگه دارید.بانک های ورودی/خروجی انعطاف پذیر آن اتصال رابط های مختلف و استانداردهای سیگنالینگ را آسان تر می کند.بسته بزرگ FBGA از طرح های متراکم پشتیبانی می کند، اگرچه نیاز به برنامه ریزی دقیق دارد.با پشتیبانی از محدوده دمایی گسترده، برای سیستم هایی که نیاز به عملکرد پایدار در طول زمان دارند، مناسب است.به طور کلی، تعادل کاملی از عملکرد، یکپارچگی و قابلیت اطمینان به شما می دهد.

دیتاشیت PDF

برگه داده EP2S60F1020I4:

EP2S60F1020I4.pdf
