پردازش سیگنال دیجیتال (DSP): نحوه کار، اجزاء، تکنیک ها و کاربردها

شما یاد خواهید گرفت که پردازش سیگنال دیجیتال (DSP) چیست و چگونه سیگنال ها به داده های دیجیتال مفید تبدیل می شوند.این نشان می‌دهد که چگونه سیگنال‌ها گرفته می‌شوند، فیلتر می‌شوند، نمونه‌برداری می‌شوند، پردازش می‌شوند و به خروجی‌های قابل استفاده تبدیل می‌شوند.همچنین بخش‌های اصلی سیستم، تکنیک‌های رایج DSP، پارامترهای کلیدی عملکرد و برنامه‌های کاربردی معمولی را خواهید دید.در نهایت، DSP را با پردازش سیگنال آنالوگ مقایسه می‌کند تا بدانید چه زمانی از هر کدام استفاده می‌شود.

کاتالوگ

شکل 1. پردازش سیگنال دیجیتال (DSP)

پردازش سیگنال دیجیتال (DSP) چیست؟

پردازش سیگنال دیجیتال (DSP) روشی برای تجزیه و تحلیل و اصلاح سیگنال‌ها به شکل دیجیتال است، خواه از اندازه‌گیری‌ها یا منابع دیجیتالی منشا گرفته باشند.سیگنال‌های فیزیکی مانند صدا، دما، ارتعاش، ولتاژ، تصاویر و امواج رادیویی اغلب توسط حسگرها به سیگنال‌های الکتریکی آنالوگ تبدیل می‌شوند و سپس توسط مبدل آنالوگ به دیجیتال (ADC) دیجیتالی می‌شوند، اگرچه برخی از سنسورها خروجی‌های دیجیتال را مستقیماً ارائه می‌دهند.هنگامی که به صورت عددی باشد، یک پردازنده به صورت ریاضی نویز را فیلتر می کند، اطلاعات را استخراج می کند، کیفیت را افزایش می دهد یا داده ها را قبل از ارسال به ذخیره سازی، نمایشگر یا سیستم های ارتباطی فشرده می کند.DSP به سیستم‌های الکترونیکی اجازه می‌دهد تا سیگنال‌ها را با استفاده از الگوریتم‌های عددی به‌جای مدارهای آنالوگ صرفاً تحلیل، تبدیل و بازسازی کنند.

پردازش سیگنال دیجیتال چگونه کار می کند؟

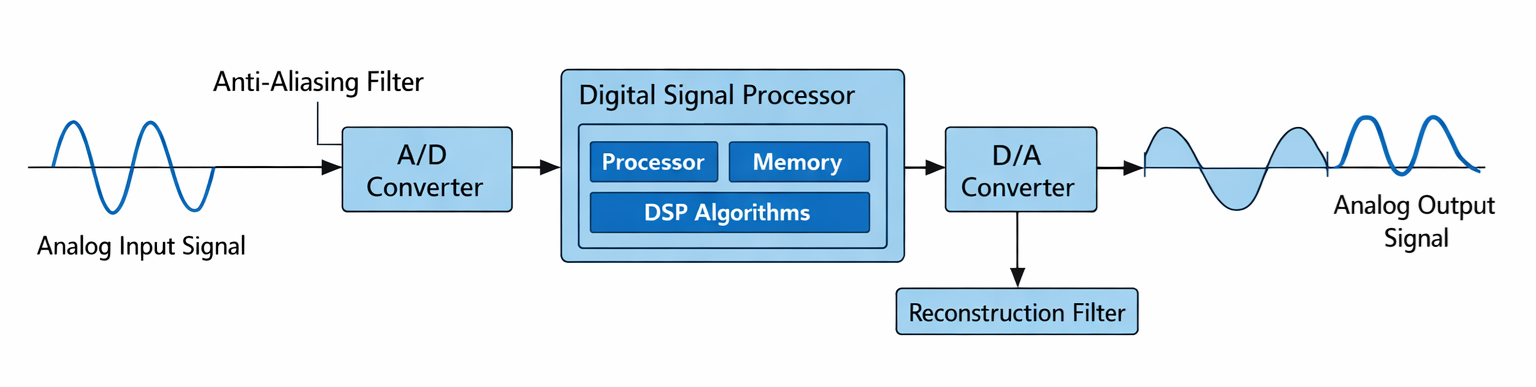

شکل 2. اصل کاری DSP

یک سیستم اندازه‌گیری معمولی DSP به ترتیبی عمل می‌کند که سیگنال را برای محاسبه به شکل دیجیتال تبدیل می‌کند، اگرچه برخی از سیستم‌های DSP داده‌های دیجیتالی را پردازش می‌کنند و نیازی به تبدیل آنالوگ ندارند.همانطور که در نمودار نشان داده شده است، فرآیند با یک سیگنال ورودی آنالوگ تولید شده توسط یک سنسور مانند یک میکروفون، آنتن یا دستگاه اندازه گیری آغاز می شود.قبل از دیجیتالی شدن، سیگنال از یک فیلتر ضد آلیاسینگ عبور می کند که پهنای باند سیگنال را به کمتر از نیمی از فرکانس نمونه برداری محدود می کند تا از اعوجاج آلیاژینگ جلوگیری کند.شکل موج شرطی شده سپس وارد مبدل A/D (ADC) می‌شود، جایی که در فواصل زمانی گسسته نمونه‌برداری می‌شود و به سطوح دامنه گسسته کوانتیزه می‌شود و یک نمایش دیجیتال باینری تولید می‌کند.

سپس داده های دیجیتال توسط یک سیستم پردازشی مانند تراشه DSP، میکروکنترلر، CPU، GPU یا FPGA در حال اجرا الگوریتم های DSP پردازش می شوند که عملیات ریاضی مانند فیلتر کردن، تبدیل و تشخیص را انجام می دهند.پس از پردازش، خروجی دیجیتال به مبدل D/A (DAC) ارسال می شود تا سیگنال آنالوگ را دوباره ایجاد کند.از آنجایی که DAC یک تقریب پلکانی (حفظ مرتبه صفر) شکل موج را تولید می کند، از یک فیلتر بازسازی عبور می کند که شکل موج را صاف می کند و یک تقریب آنالوگ باند محدود سیگنال اصلی را تولید می کند.

اجزای یک سیستم DSP

جزء	تابع
سنسور / مبدل	a را تبدیل می کند کمیت فیزیکی به یک سیگنال الکتریکی یا دیجیتال
آنالوگ Front-End	اجرا می کند شرطی سازی سیگنال مانند تقویت، تطبیق امپدانس، سطح جابجایی و حفاظت
Anti Aliasing فیلتر کنید	محدود می کند پهنای باند سیگنال را به کمتر از نصف فرکانس نمونه برداری برای جلوگیری از همخوانی
ADC	نمونه ها و سیگنال آنالوگ را به داده های دیجیتال کوانتیزه می کند
پردازنده DSP	DSP را اجرا می کند الگوریتم ها و عملیات ریاضی روی داده های دیجیتال
حافظه	فروشگاه ها برنامه ها، ضرایب، بافرهای میانی و داده های ورودی/خروجی
DAC	تبدیل می کند داده های دیجیتال به یک سیگنال آنالوگ راه پله که معمولاً نیاز دارد فیلتر بازسازی
دستگاه خروجی	آنالوگ محرک، نمایشگر، سیستم ذخیره سازی یا رابط ارتباط دیجیتال

انواع تکنیک های پردازش سیگنال دیجیتال

تکنیک های فیلترینگ

فیلتر کردن فرآیند حذف بخش‌های ناخواسته سیگنال در عین حفظ اطلاعات مفید است.شکل موج نویزدار وارد فیلتر دیجیتال می شود و شکل موج تمیزتری در خروجی ظاهر می شود.فیلترهای FIR فقط با استفاده از مقادیر ورودی فعلی و گذشته کار می کنند که آنها را پایدار و قابل پیش بینی می کند.فیلترهای IIR از خروجی های قبلی برای ایجاد فیلتر دقیق تر با محاسبات کمتر استفاده مجدد می کنند.به دلیل این رفتار بازخورد، فیلترهای IIR باید با دقت طراحی شوند تا از ناپایداری جلوگیری شود.این روش‌های فیلتر دیجیتال معمولاً برای حذف نویز در سیگنال‌های صوتی و اندازه‌گیری سنسور استفاده می‌شوند.

تکنیک های تبدیل

پردازش تبدیل سیگنال را به شکل ریاضی دیگری تغییر می دهد، بنابراین مشاهده ویژگی های آن آسان تر است.شکل موج از تغییرات زمانی به نمایش دیگری تبدیل می شود که جزئیات پنهان را نشان می دهد.FFT اجزای فرکانس سیگنال را به وضوح نشان می دهد.گروه های DCT انرژی را برای سیستم های فشرده سازی چند رسانه ای به طور موثر سیگنال می دهند.تبدیل موجک هر دو ویژگی سیگنال کوتاه و بلند را در مقیاس های مختلف نشان می دهد.این تبدیل ها برای مطالعه سیگنال ها در برنامه های ارتباطی و رسانه ای استفاده می شوند.

تحلیل طیفی

تجزیه و تحلیل طیفی چگونگی انتشار انرژی سیگنال در فرکانس ها را بررسی می کند.یک شکل موج به یک طیف حاوی پیک در فرکانس های خاص تبدیل می شود.از این دیدگاه، هارمونیک ها و پهنای باند را می توان به طور مستقیم اندازه گیری کرد.تون های غالب حتی زمانی که در شکل موج اصلی به سختی قابل مشاهده باشند قابل مشاهده می شوند.این روش برای تشخیص ارتعاش و بازرسی سیگنال رادیویی مفید است.این به تعیین اینکه آیا یک سیگنال به طور معمول رفتار می کند یا حاوی اجزای غیرعادی است کمک می کند.

پردازش تطبیقی

پردازش تطبیقی به طور خودکار رفتار سیستم را بر اساس داده های دریافتی تنظیم می کند.خطای خروجی به سیستم باز می گردد تا پاسخ آن را اصلاح کند.الگوریتم به طور مداوم پارامترهای داخلی را برای مطابقت با شرایط متغیر به روز می کند.این به سیستم اجازه می دهد تا نویز یا تداخل را در طول زمان ردیابی کند.معمولاً در لغو اکو و سرکوب نویز پس‌زمینه استفاده می‌شود.نتیجه یک سیگنال تمیزتر و پایدارتر در محیط های پویا است.

پردازش فشرده سازی

پردازش فشرده سازی حجم داده های دیجیتال را کاهش می دهد و در عین حال اطلاعات مهم را حفظ می کند.یک جریان داده بزرگ پس از پردازش به یک جریان رمزگذاری شده کوچکتر تبدیل می شود.الگوهای اضافی حذف می شوند و جزئیات کمتر قابل توجه ممکن است ساده شوند.این امر نیازهای ذخیره سازی و پهنای باند انتقال را کاهش می دهد.فرمت های صوتی، تصویری و ویدئویی به شدت بر این تکنیک تکیه دارند.این امکان ارتباط سریعتر و مدیریت کارآمد داده ها را در سیستم های چند رسانه ای فراهم می کند.

مشخصات فنی  DSP

پارامتر	محدوده عددی
نرخ نمونه برداری	8 کیلوهرتز (گفتار)، 44.1 کیلوهرتز (صوتی)، 96 کیلوهرتز تا 1 مگاهرتز (دستگاه ابزار دقیق)
قطعنامه (عمق بیت)	8 بیتی، شناور 12 بیتی، 16 بیتی، 24 بیتی، 32 بیتی
پردازش سرعت	50 MIPS - 2000+ MIPS یا 100 MMAC/s – 20 GMAC/s
محدوده دینامیک	~48 دسی بل (8 بیتی)، 72 دسی بل (12 بیتی)، 96 دسی بل (16 بیتی)، 144 دسی بل (24 بیتی)
تأخیر	<1 میلی‌ثانیه (کنترل)، 2 تا 10 میلی ثانیه (صوتی)، > 50 میلی ثانیه (جریان قابل قبول)
سیگنال به نویز نسبت (SNR)	60 دسی بل – 140 دسی بل بسته به کیفیت مبدل
حافظه ظرفیت	32 کیلوبایت – 8 مگابایت رم روی تراشه، حافظه خارجی تا گیگابایت
قدرت مصرف	10 مگاوات (قابل حمل) – 5 وات (DSP با کارایی بالا)
طول کلمه	16 بیت ثابت، 24 بیت ثابت، 32 بیت ممیز شناور
ساعت فرکانس	50 مگاهرتز - 1.5 گیگاهرتز
توان عملیاتی	1-500 Msamples/s
رابط پهنای باند	1 مگابیت در ثانیه - 10 گیگابیت بر ثانیه (SPI، I2S، PCIe، اترنت)
دقت ADC	± 0.5 LSB به ± 4 LSB
DAC قطعنامه	10 بیتی – 24 بیتی
عملیاتی دما	-40 درجه سانتیگراد تا +125 درجه سانتیگراد (درجه صنعتی)

برنامه های کاربردی DSP

پردازش سیگنال دیجیتال برای اندازه گیری، بهبود و تجزیه و تحلیل سیگنال ها به طور خودکار استفاده می شود، از جمله برنامه های کاربردی زیر:

• پردازش صدا (کاهش نویز، لغو اکو، اکولایزر)

• تشخیص گفتار و دستیارهای صوتی

• پردازش تصویر در دوربین های دیجیتال (دموسائیک کردن، فیلتر کردن، بهبود و فشرده سازی)

• نظارت بر سیگنال زیست پزشکی (ECG، EEG) و تصویربرداری پزشکی (سونوگرافی)

• سیستم های ارتباطی بی سیم (مدولاسیون، دمدولاسیون، کدگذاری کانال، همگام سازی و یکسان سازی)

• تشخیص رادار و سونار

• نظارت بر ارتعاشات صنعتی

• حفاظت سیستم قدرت و تحلیل هارمونیک

• سیستم های بازخورد کنترل موتور و اتوماسیون

• فشرده سازی ویدئو و کدک های جریان

DSP در مقابل پردازش سیگنال آنالوگ

ویژگی	دیجیتال پردازش سیگنال	آنالوگ پردازش سیگنال
سیگنال نمایندگی	نمونه برداری شد مقادیر در مراحل زمانی گسسته (به عنوان مثال، نمونه برداری 44.1 کیلوهرتز)	مستمر شکل موج ولتاژ/جریان
دامنه دقت	کوانتیزه شده سطوح (به عنوان مثال، 2¹6 = 65536 سطح در 16 بیت)	مستمر اما محدود به دقت مؤلفه (±1-5٪)
فرکانس دقت	دقیق نسبت های فرکانس عددی	رانش بستگی دارد روی تحمل‌ها و دما RC/LC
تکرارپذیری	یکسان خروجی برای همان داده ها و کد	متفاوت است بین واحدها و در طول زمان
سر و صدا حساسیت	فقط جلویی پس از تبدیل تحت تاثیر قرار می گیرد	سر و صدا در کل مسیر مدار جمع می شود
دما ثبات	حداقل تغییر (بر اساس آستانه منطق دیجیتال)	به دست آوردن و افست با ضریب درجه سانتیگراد اجزا متفاوت است
کالیبراسیون مورد نیاز	معمولا یک بار یا هیچ	اغلب نیاز به کالیبراسیون مجدد دوره ای دارد
اصلاح روش	سفت افزار/نرم افزار به روز رسانی کنید	سخت افزار طراحی مجدد مورد نیاز است
بلند مدت رانش	محدود به دقت ساعت (سطح ppm)	جزء افزایش سن باعث تغییر سطح %% می شود
ریاضی عملیات	دقیق حسابی (جمع، ضرب، FFT)	تقریبی با استفاده از رفتار مدار
پویا پیکربندی مجدد	زمان واقعی امکان تعویض الگوریتم	ثابت شد توپولوژی
تاخیر رفتار	قابل پیش بینی تأخیر پردازش (µs–ms)	نزدیک به لحظه اما با تغییر فاز تغییر می کند
مقیاس پذیری	پیچیدگی با محاسبه افزایش می یابد	پیچیدگی با اجزای اضافه شده افزایش می یابد
یکپارچه سازی سطح	تک تراشه می تواند جایگزین بسیاری از مدارها شود	نیاز دارد چندین مؤلفه گسسته
معمولی برنامه های کاربردی	مودم، صدا پردازش، پردازش تصویر، منطق کنترل	RF تقویت، فیلتر آنالوگ، تقویت قدرت

نتیجه گیری

DSP سیگنال ها را به داده های گسسته تبدیل می کند تا با استفاده از الگوریتم های ریاضی بتوان آنها را فیلتر، تبدیل، شناسایی، فشرده سازی و تفسیر کرد.عملکرد سیستم به نرخ نمونه برداری، وضوح، سرعت پردازش، محدوده دینامیکی، تأخیر و رفتار نویز بستگی دارد.انعطاف پذیری و پایداری آن، آن را برای ارتباطات، چند رسانه ای، کنترل، نظارت پزشکی و تجزیه و تحلیل صنعتی مناسب می کند، در حالی که پردازش آنالوگ برای کارهای ساده یا بسیار کم تأخیر مفید است.هر دو رویکرد با هم مکمل یکدیگر در سیستم های الکترونیکی مدرن هستند.
