Cycloconverter توضیح داده شده: راهنمای ساده برای کار و استفاده

در این مقاله شما یاد خواهید گرفت که سیکلوکونورتر چیست و چگونه مستقیماً برق متناوب را بدون استفاده از مرحله DC از یک فرکانس به فرکانس دیگر تبدیل می کند.نحوه عملکرد آن، از جمله نحوه کنترل و شکل گیری شکل موج ها با استفاده از تریستورها و تکنیک های سوئیچینگ را خواهید فهمید.این مقاله همچنین ویژگی‌ها، انواع و اجزای اصلی آن را پوشش می‌دهد.در پایان، خواهید دید که سیکلوکونورترها کجا استفاده می شوند و چرا در کاربردهای پرقدرت اهمیت دارند.

کاتالوگ

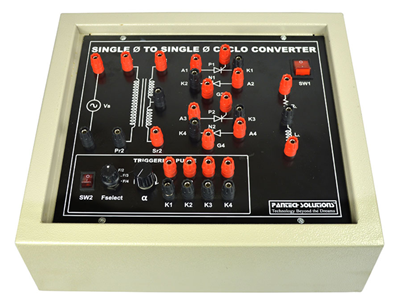

شکل 1. چرخه مبدل

Cycloconverter چیست؟

cycloconverter یک مبدل مستقیم برق AC به AC است که فرکانس منبع AC ورودی را بدون استفاده از پیوند DC میانی تغییر می دهد.برق متناوب فرکانس ثابت را به خروجی متناوب فرکانس متغیر مناسب برای نیازهای بار خاص تبدیل می کند.این نوع مبدل مستقیماً شکل موج ورودی را پردازش می کند تا خروجی فرکانس کمتر یا بالاتر تولید کند.چرخه مبدل ها به طور گسترده در سیستم هایی استفاده می شوند که به تغییرات فرکانس صاف و پیوسته نیاز دارند.آنها به ویژه در برنامه های پرقدرت که کنترل فرکانس کارآمد مهم است مفید هستند.عملکرد اصلی یک سیکلوکونورتر این است که برق متناوب کنترل شده را در فرکانس مورد نظر در حالی که همگام سازی با منبع ورودی را حفظ می کند، ارائه دهد.

ویژگی های Cycloconverter

• محدوده فرکانس خروجی گسترده

چرخه مبدل‌ها می‌توانند فرکانس‌های خروجی تولید کنند که از فرکانس ورودی کمتر یا بالاتر هستند.در بیشتر موارد عملی، فرکانس خروجی به طور قابل توجهی کمتر است، معمولاً کمتر از یک سوم فرکانس ورودی.این انعطاف پذیری اجازه می دهد تا کنترل دقیقی بر برق AC عرضه شده به بارها انجام شود.محدوده فرکانس قابل تنظیم سیکلوکونورترها را برای کاربردهای با سرعت متغیر مناسب می کند.

• شکل موج خروجی غیر سینوسی

شکل موج خروجی یک چرخه مبدل یک موج سینوسی خالص نیست، بلکه شامل بخش های تقسیم شده شکل موج ورودی است.این منجر به اعوجاج شکل موج می شود که شامل اجزای هارمونیک است.کیفیت شکل موج خروجی به دقت کنترل و الگوهای سوئیچینگ بستگی دارد.فیلتر اضافی اغلب برای بهبود صافی شکل موج مورد نیاز است.

• محتوای هارمونیک بالا

چرخه مبدل ها به دلیل شکل دادن به شکل موج، ذاتا اعوجاج هارمونیک قابل توجهی ایجاد می کنند.این هارمونیک ها می توانند بر بار و سیستم منبع تغذیه تأثیر بگذارند.هارمونیک ها ممکن است منجر به گرمایش اضافی، سر و صدا و کاهش راندمان در تجهیزات الکتریکی شوند.طراحی سیستم مناسب برای به حداقل رساندن تأثیر آنها مورد نیاز است.

• قابلیت هندلینگ با قدرت بالا

سیکلوکونورترها قادر به مدیریت سطوح توان بالا هستند که آنها را برای کاربردهای صنعتی سنگین مناسب می کند.آنها معمولاً در سیستم های در مقیاس مگاوات استفاده می شوند که در آن تبدیل توان قوی مورد نیاز است.طراحی از جریان و ولتاژ بالا پشتیبانی می کند.این باعث می شود که آنها برای محیط های الکتریکی سخت قابل اعتماد باشند.

• تبدیل مستقیم برق

از آنجایی که سیکلوکونورترها از مرحله میانی DC استفاده نمی کنند، انتقال مستقیم انرژی از ورودی به خروجی را ارائه می دهند.این امر نیاز به اجزای ذخیره سازی انرژی حجیم مانند خازن ها یا سلف ها را کاهش می دهد.عدم وجود پیوند DC جنبه های خاصی از طراحی سیستم را ساده می کند.همچنین عملکرد کارآمد با فرکانس پایین را امکان پذیر می کند.

اصل کار Cycloconverter

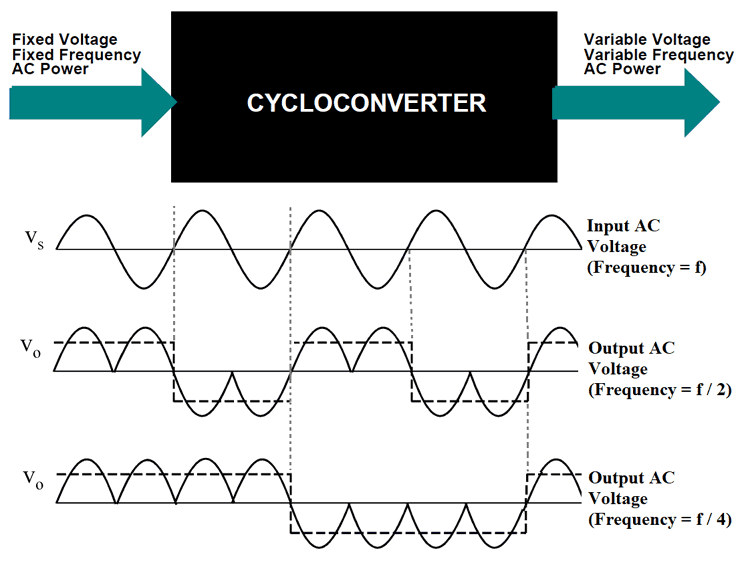

شکل 2. اصل کار Cycloconverter

1. پردازش منبع AC ورودی: سیکلوکونورتر منبع ورودی AC با فرکانس ثابت را دریافت می کند که به عنوان شکل موج منبع برای تبدیل عمل می کند.این شکل موج ورودی به طور مداوم برای تعیین قطبیت ولتاژ لحظه ای آن نظارت می شود.سیستم آماده می شود تا بخش های خاصی از این شکل موج را برای تولید خروجی استخراج کند.سیگنال ورودی به عنوان مرجع پایه برای تمام اقدامات سوئیچینگ عمل می کند.هیچ تبدیل DC میانی در طول این فرآیند رخ نمی دهد.

2. سوئیچینگ تریستور کنترل شده: تریستورها در زوایای شلیک دقیق فعال می شوند تا زمان عبور جریان از مدار را کنترل کنند.با تنظیم این زوایای شلیک، مبدل بخش های خاصی از شکل موج ورودی را انتخاب می کند.این هدایت انتخابی تنها به بخش های خاصی اجازه می دهد تا به خروجی منتقل شوند.زمان سوئیچینگ فرکانس خروجی موثر را تعیین می کند.کنترل دقیق برای حفظ عملکرد پایدار مورد نیاز است.

3. انتخاب شکل موج قطعه بندی شده: سیکلوکونورتر به جای عبور از کل شکل موج ورودی، چندین بخش را از چرخه های مختلف ترکیب می کند.این بخش ها طوری چیده شده اند که یک شکل موج جدید با فرکانس متفاوت تشکیل دهند.بخش های مثبت و منفی به طور متناوب برای ساخت سیگنال خروجی انتخاب می شوند.شکل موج حاصل، خروجی AC مورد نظر را تقریبی می کند.این فرآیند یک شکل موج پلکانی یا مدوله شده ایجاد می کند.

4. تشکیل فرکانس خروجی: فرکانس خروجی بر اساس تعداد چرخه های ورودی برای تشکیل یک چرخه خروجی تعیین می شود.به عنوان مثال، ترکیب چرخه های ورودی چندگانه می تواند فرکانس خروجی کمتری تولید کند.مبدل به طور موثر دوره شکل موج را کشیده یا فشرده می کند.این امکان تغییر فرکانس صاف را بدون وقفه در جریان برق فراهم می کند.خروجی با منبع ورودی همگام می ماند.

5. ایجاد شکل موج پیوسته: چرخه مبدل به طور مداوم فرآیند انتخاب و سوئیچینگ را برای حفظ شکل موج خروجی پایدار تکرار می کند.ولتاژ خروجی از یک الگوی کنترل شده بر اساس ترتیب شلیک پیروی می کند.این تضمین می کند که بار یک منبع AC ثابت در فرکانس مورد نیاز دریافت می کند.این فرآیند در زمان و با حداقل تاخیر عمل می کند.پایداری به زمان بندی دقیق و هماهنگی دستگاه های سوئیچینگ بستگی دارد.

انواع چرخه مبدل

بر اساس فرکانس خروجی

چرخه مبدل ها بر اساس اینکه فرکانس خروجی بالاتر یا کمتر از فرکانس ورودی است طبقه بندی می شوند.

1. سیکلوکونورتر استپ آپ

سیکلوکونورتر افزایش دهنده نوعی مبدل AC به AC است که فرکانس خروجی بالاتر از فرکانس ورودی تولید می کند.فرکانس را با مرتب کردن مجدد بخش‌هایی از شکل موج ورودی برای تشکیل چرخه‌های خروجی کوتاه‌تر افزایش می‌دهد.این نوع به دلیل محدودیت های عملی در دستیابی به خروجی فرکانس بالا پایدار کمتر مورد استفاده قرار می گیرد.با افزایش فرکانس، کیفیت شکل موج خروجی بیشتر تحریف می شود.پیچیدگی کنترل نیز با فرکانس های خروجی بالاتر افزایش می یابد.با توجه به این محدودیت ها، چرخه مبدل های افزایشی به ندرت در سیستم های صنعتی استفاده می شوند.آنها عمدتاً برای اهداف تخصصی یا تجربی استفاده می شوند.

2. سیکلوکونورتر کاهنده

چرخه مبدل کاهنده مبدلی است که فرکانس خروجی کمتر از فرکانس ورودی تولید می کند.این امر با ترکیب چرخه های ورودی متعدد برای تشکیل یک چرخه خروجی واحد به دست می آید.این نوع به دلیل ارائه خروجی فرکانس پایین پایدار و قابل کنترل به طور گسترده استفاده می شود.مدیریت شکل موج در مقایسه با تنظیمات پله‌آپ آسان‌تر است.سیکلوکونورترهای کاهنده معمولاً در سیستم های پرقدرت اجرا می شوند.آنها عملکرد قابل اعتمادی را برای برنامه هایی که نیاز به کنترل متغیر با سرعت پایین دارند، ارائه می دهند.این باعث می شود آنها کاربردی ترین و پرکاربردترین نوع باشند.

بر اساس حالت عملیاتی

چرخه مبدل ها نیز بر اساس چگونگی جریان بین گروه های مبدل طبقه بندی می شوند.

1. حالت مسدود کردن چرخه مبدل

چرخه مبدل حالت مسدود کننده نوعی است که در آن تنها یک گروه مبدل در یک زمان انجام می دهد.این بدان معناست که یا گروه مثبت یا گروه منفی فعال هستند، اما نه هر دو به طور همزمان.گروه غیرفعال برای جلوگیری از جریان در گردش کاملا مسدود شده است.این رویکرد ساختار کلی مدار را ساده می کند.این نیاز به اجزای اضافی محدود کننده جریان را کاهش می دهد.سوئیچینگ بین گروه ها به دقت کنترل می شود تا شکل گیری خروجی مناسب حفظ شود.عملیات حالت مسدود کردن معمولاً به دلیل اجرای ساده آن استفاده می شود.

2. چرخش مبدل های جریان

چرخه مبدل جریان در گردش نوعی است که هر دو گروه مبدل می توانند همزمان انجام دهند.این اجازه می دهد تا جریان بین گروه های مثبت و منفی در گردش باشد.یک راکتور برای کنترل و محدود کردن جریان در گردش استفاده می شود.این پیکربندی انتقال نرم‌تر بین حالات هدایت را امکان‌پذیر می‌سازد.این به حفظ جریان مداوم در بار کمک می کند.سیستم با تداوم شکل موج بهبود یافته عمل می کند.انواع جریان گردشی در برنامه هایی که به عملکرد خروجی پایدار نیاز دارند استفاده می شود.

مدار و اجزای مبدل سیکلی

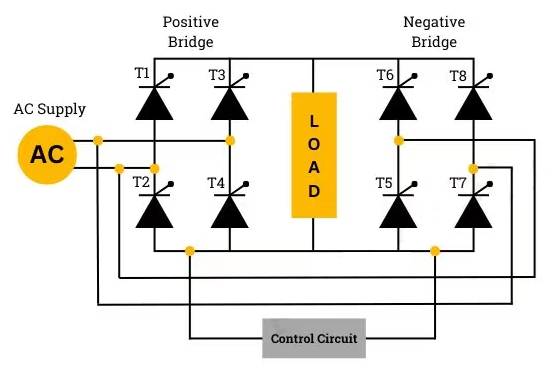

شکل 3. مدار چرخه مبدل

• تریستورها (SCR)

این مدار از تریستورهای متعددی استفاده می کند که در پیکربندی های پل برای سوئیچینگ کنترل شده مرتب شده اند.این دستگاه های نیمه هادی به عنوان کلیدهای کنترل شده ای عمل می کنند که جریان جریان را تنظیم می کنند.هر تریستور در زمان های خاصی فعال می شود تا شکل موج خروجی را شکل دهد.آنها سطوح ولتاژ و جریان بالا را در سیستم کنترل می کنند.

• پل های مبدل مثبت و منفی

مدار از دو گروه پل اصلی تشکیل شده است: مبدل های مثبت و منفی.هر گروه مسئول تولید بخش های مربوطه از شکل موج خروجی است.این پل ها بسته به حالت متناوب یا همزمان عمل می کنند.آنها ساختار هسته سیکلوکونورتر را تشکیل می دهند.

• مدار کنترل

مدار کنترل بر اساس فرکانس خروجی مورد نظر، پالس های شلیک را برای تریستورها تولید می کند.زمان بندی دقیق و همگام سازی با منبع ورودی را تضمین می کند.واحد کنترل تعیین می کند که کدام تریستورها در هر لحظه هدایت شوند.این نقش کلیدی در حفظ عملکرد مبدل پایدار دارد.

• ورودی منبع AC

ورودی AC ولتاژ منبع را برای تبدیل فراهم می کند.انرژی را که مستقیماً به شکل موج خروجی پردازش می شود، تأمین می کند.ورودی معمولاً یک منبع AC تک فاز یا سه فاز است.فرکانس آن به عنوان مرجع برای تولید خروجی عمل می کند.

• بارگذاری کنید

بار به خروجی سیکلوکونورتر متصل می شود و برق AC تبدیل شده را دریافت می کند.بسته به کاربرد می تواند مقاومتی، القایی یا مبتنی بر موتور باشد.ویژگی های بار بر جریان جریان و عملکرد سیستم تأثیر می گذارد.تطبیق مناسب عملکرد کارآمد را تضمین می کند.

مزایا و معایب Cycloconverter

مزایای Cycloconverter

• تبدیل مستقیم AC به AC بدون لینک DC

• مناسب برای کاربردهای پرقدرت

• خروجی با فرکانس پایین صاف را فراهم می کند

• نیاز به اجزای بزرگ ذخیره انرژی را از بین می برد

• قابلیت تحمل بارهای جریان بالا

• کنترل فرکانس مداوم را فعال می کند

محدودیت های Cycloconverter

• اعوجاج هارمونیک بالا در خروجی

• کنترل پیچیده و الزامات سوئیچینگ

• محدوده فرکانس خروجی محدود در عمل

• به قطعات بزرگ و حجیم نیاز دارد

• ضریب توان ضعیف در برخی شرایط

• افزایش هزینه و پیچیدگی سیستم

کاربردهای Cycloconverter

1. موتورهای صنعتی

چرخه مبدل ها معمولاً برای کنترل موتورهای AC بزرگ در محیط های صنعتی استفاده می شوند.آنها خروجی فرکانس قابل تنظیم را برای تنظیم سرعت موتور ارائه می دهند.این اجازه می دهد تا عملیات روان تحت شرایط بار متفاوت انجام شود.آنها در فرآیندهایی که نیاز به کنترل دقیق سرعت دارند، مهم هستند.

2. سیستم های کشش الکتریکی

در سیستم های راه آهن، سیکلوکونورترها برای به حرکت درآوردن موتورهای کششی استفاده می شوند.آنها امکان کنترل کارآمد سرعت و گشتاور موتور را فراهم می کنند.این باعث بهبود عملکرد شتاب و ترمز می شود.آنها به طور گسترده در لوکوموتیوهای الکتریکی و سیستم های مترو استفاده می شوند.

3.کارخانه های سیمان و فولاد

صنایع سنگین مانند تولید سیمان و فولاد از سیکلوکونورتر استفاده می کنند برای ماشین آلات دوار بزرگاین سیستم ها به سرعت پایین پایدار نیاز دارند عملیات تحت بارهای زیادچرخه مبدل عملکرد قابل اعتماد را تضمین می کند در شرایط سختآنها از فرآیندهای صنعتی مستمر پشتیبانی می کنند.

4. سیستم های محرکه کشتی

چرخه مبدل در کاربردهای دریایی برای کنترل موتورهای محرکه استفاده می شود.آنها قدرت فرکانس متغیر را برای کنترل سرعت کارآمد فراهم می کنند.این کار راندمان سوخت و قدرت مانور را بهبود می بخشد.آنها برای کشتی های بزرگ و کشتی های دریایی مناسب هستند.

5. کارخانه های نورد

کارخانه های نورد از سیکلوکونورترها برای کنترل سرعت غلتک ها استفاده می کنند.این امر پردازش مواد و کیفیت محصول را تضمین می کند.این سیستم امکان تنظیم دقیق سرعت چرخش را فراهم می کند.از عملکرد با گشتاور بالا و سرعت پایین پشتیبانی می کند.

6. تجهیزات معدن

در عملیات معدنی، سیکلوکونورترها برای راندن ماشین آلات سنگین مانند سنگ شکن و نوار نقاله استفاده می شوند.آنها قدرت قابل اعتمادی را در شرایط کاری شدید فراهم می کنند.این کارکرد مداوم و بهره وری را تضمین می کند.آنها برای کاربردهای پرقدرت و ناهموار ایده آل هستند.

Cycloconverter در مقابل Inverter

جنبه	چرخه مبدل	اینورتر
نوع تبدیل	مستقیم AC–AC (تبدیل تک مرحله ای)	DC–AC (دو مرحله ای: یکسو کننده + اینورتر)
متوسط مرحله	بدون لینک DC (0 V اتوبوس DC)	لینک DC معمولاً 300-800 ولت (LV) یا > 1 کیلوولت (HV)
فرکانس کنترل کنید	خروجی ≈ 0-30 هرتز (معمولاً ≤ 0.3 × فرکانس ورودی)	خروجی ≈ 0-400 هرتز (صنعتی)، تا کیلوهرتز در درایوها
فرکانس خروجی محدوده	محدود به ~ 10-30٪ فرکانس ورودی	0 هرتز به چند صد هرتز (یا بالاتر)
کیفیت شکل موج	THD معمولا 20-40٪	THD معمولا <5% with PWM and filtering
محتوای هارمونیک	غالب هارمونیک های مرتبه پایین (پنجم، هفتم و غیره)	فرکانس بالا هارمونیک (فیلتر کردن آسانتر)
کارایی	~85-92٪ (بهینه شده برای عملکرد با فرکانس پایین)	90-98٪ بسته به توپولوژی و بار
سطح قدرت	به طور معمول 1 مگاوات تا بیش از 50 مگاوات سیستم	از <1 کیلو وات تا سیستم های چند مگاواتی
کنترل کنید پیچیدگی	بالا (فاز کنترل با چندین تریستور)	متوسط (کنترل دیجیتال مبتنی بر PWM)
اندازه	رد پای بزرگ به دلیل ترانسفورماتورها / راکتورها	فشرده به دلیل سوئیچینگ فرکانس بالا
سوئیچینگ دستگاه ها	SCR (تریستورها)، تغییر خط	IGBT/MOSFET، خود جابجایی
سرعت پاسخگویی	کند (وابسته به فرکانس خط، ده ها میلی ثانیه)	سریع (میکروثانیه تا میلی ثانیه)
برق ورودی عامل	به طور معمول کم است (0.5–0.8 تاخیر)	بالا (0.9-0.99 با تکنیک های کنترل)
معمولی برنامه های کاربردی	بزرگ موتورهای سنکرون، آسیاب های نورد، کشش	VFD ها، قابل تجدید انرژی، یو پی اس، درایوهای EV

نتیجه گیری

سیکلوکونورترها تبدیل مستقیم فرکانس AC به AC را فراهم می کنند و آنها را برای کاربردهای پرقدرت که نیاز به کنترل دقیق و مداوم فرکانس خروجی دارند بسیار مناسب می کند.عملکرد آنها متکی به سوئیچینگ کنترل شده و تقسیم بندی شکل موج است که توسط اجزای کلیدی مانند تریستورها و پل های مبدل پشتیبانی می شود.در حالی که آنها مزایایی مانند خروجی فرکانس پایین کارآمد و مدیریت توان بالا را ارائه می دهند، اما چالش هایی مانند اعوجاج هارمونیک و الزامات کنترل پیچیده را نیز ارائه می دهند.
