نمای کلی از پیشخوان های بالا/پایین: طراحی مدار و 74193 IC توضیح داده شده است

در دنیای پیچیده الکترونیک دیجیتال ، پیشخوان ها نقش مهمی در طراحی مدار پی در پی دارند و باعث می شود که دقیق پالس های دیجیتال در برنامه های مختلف انجام شود.این مؤلفه های اساسی از طریق سیگنال های ساعت (CLK) همزمان با Flip-Flops (FFS) می شوند و از ردیابی و پردازش داده های زمانی قابل اعتماد اطمینان می دهند.چه به عنوان دستگاه های جداگانه و چه به عنوان بخش های اصلی سیستم های بزرگتر ، پیشخوان ها در طراحی دیجیتال به یک نیاز مورد نیاز تبدیل شده اند.در میان انواع متنوع پیشخوان ها ، پیشخوان های بالا و پایین از توانایی منحصر به فرد خود برای شمارش در هر دو جهت استفاده می کنند و انعطاف پذیری و کارآیی بی نظیر را ارائه می دهند.در این مقاله ، ما به مکانیک ، برنامه ها و اهمیت پیشخوان های بالا و پایین ، با توجه به کانون توجه در IC همه کاره 74193 ، حفر می کنیم.با بررسی نقش آنها در سیستم های واقعی و نوآوری های دیجیتال ، هدف ما ارائه یک راهنمای جامع برای شما است.

کاتالوگ

درک پیشخوان بالا/پایین

پیشخوان های بالا و پایین یک روش شمارش پیچیده را ارائه می دهند و این امکان را برای انجام عملیات دو جهته بر اساس سیگنال های کنترل خاص فراهم می کند.این پیشخوان ها در برنامه هایی یافت می شوند که شمارش بالا و پایین هر دو مورد نیاز است ، همانطور که در فن آوری های TTL - مانند 74LS190 و 74LS191 مشاهده می شود - که در پاسخ به دستورالعمل های ورودی آنها ، حالت های شمارش را به طور صحیح سوئیچ می کند.

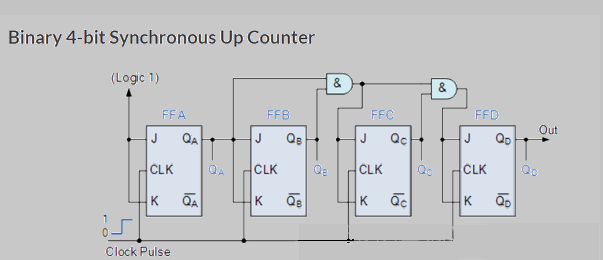

پیشخوان باینری 4 بیتی بالا/پایین

پیشخوان 4 بیتی شمارش باینری را نشان می دهد ، به طرز ماهرانه ای از 0000 تا 1111 حرکت می کند و به صورت چرخه ای حلقه می زند.پالس های ساعت مکانیسم افزایش را در یک محدوده 0-15 هدایت می کنند ، در حالی که هر کنه به طور متد یک حالت بعدی را سوق می دهد.

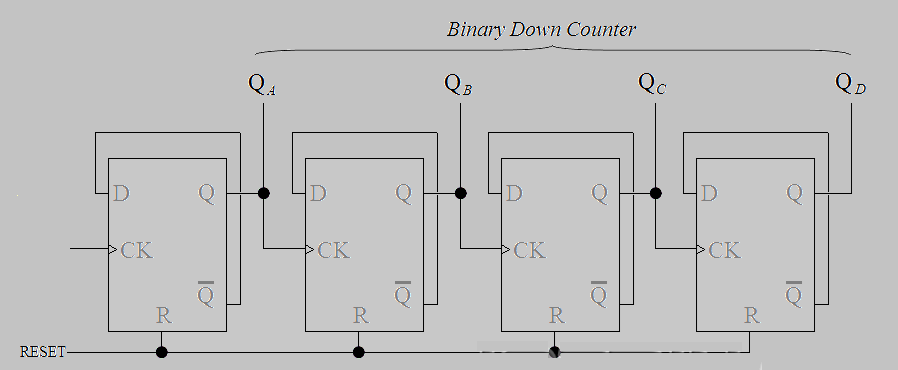

در مقابل ، فرآیند کاهش ، تغییر از 1111 به 0000 ، به چهار فلیپ فلیپ از نوع D که توسط لبه های ساعت فعال می شوند ، متکی است.استفاده نوآورانه از مکانیسم های بازخورد معکوس به یک تعامل هماهنگ از خروجی ها دست می یابد و هم خلاقیت و هم دقت را برجسته می کند.

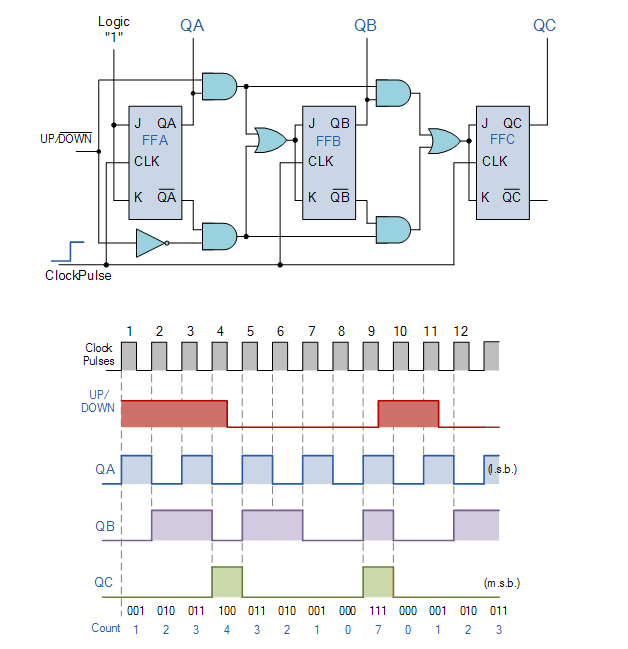

پیشخوان 3 بیتی بالا/پایین همزمان

پیشخوان همزمان 3 بیتی ، با استفاده از Flip-Flops JK ، یک رویکرد کارآمد برای شمارش از 0 (000) به 7 (111) و عقب را نشان می دهد.طراحی همزمان آن امکان کنترل تصفیه شده بر فرآیند شمارش را فراهم می کند ، جایی که هر انتقال حالت با دستورات ورودی دقیق هماهنگ می شود.این ویژگی باعث افزایش دقت در افزایش از 0 به 7 می شود ، در حالی که به طرز ماهرانه ای مدیریت می کند که از 7 به 0 برسد.

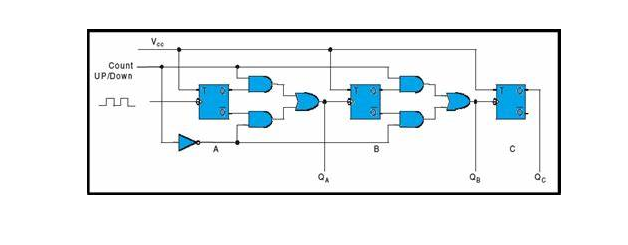

طراحی یک پیشخوان بالا/پایین

مدار پیشخوان 3 بیتی به عنوان یک عنصر اصلی در طراحی دیجیتال ، در خدمت اهداف متنوع شمارش و زمان بندی قرار دارد.به طور مداوم از فلیپ فلاپ ها (FFS) برای تعیین جهت شمارش استفاده می کند-در حال نزول یا نزولی.

در حالت فراخوانی ، هر FF با یک ورودی ساعت که از خروجی FF قبلی (Q) تهیه شده است ، تراز می شود ، و مدار را در صعود منظم از طریق حالتهای باینری از 000 تا 111 هدایت می کند.کنترل ، از جمله ساعتهای دیجیتال و ماشین حساب هایی که در آن دقت باعث رضایت و قابلیت اطمینان می شود.

جابجایی به حالت پایین ، یک رویکرد هوشمندانه را می طلبد و خروجی های معکوس Flip-Flops را درگیر می کند.این پیکربندی با انحراف از یک مارس به جلو ساده ، هر ورودی ساعت FF را هدایت می کند تا سیگنال هایی را از مکمل خروجی Q قبلی FF دریافت کند.در نتیجه ، مدار به صورت معکوس ، از باینری 111 به 000 000 محاسبه می شود. چنین قابلیت های سازگار با طراحی پیشخوان های برگشت پذیر برای عقب نشینی در سیستمهایی مانند اودومترهای دیجیتال و تایمرهای کاهش ، جذاب است - لذت ظریف از حرکت به عقب به همان اندازه پیش رو نمی توان از آن غافل شد.

مکانیک پیشخوان بالا/پایین

عملکرد پیشخوان بالا/پایین به یک ورودی کنترل متکی است که حالت عملیاتی آن را تعریف می کند و دیکته می کند که آیا تعداد صعود خواهد شد یا فرود می آید.جوهر عملکرد آن در همگام سازی یکپارچه بین خروجی Flip-Flops (FFS) و سیگنال های کنترل مؤثر بر FFS بعدی است.در برنامه های کاربردی ، حتی کوچکترین انحراف از زمان بندی کامل می تواند منجر به شمارش خطاها شود ، با تأکید بر اینکه هماهنگی دقیق زمان سیگنال پویا است.

• حالت شمارش

حالت	qc	qb	qa
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• حالت شمارش پایین

حالت	qc	qb	qa
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

در یک پیکربندی معمولی ، سه Flip-Flops یک مقدار دیجیتالی 3 بیتی را ذخیره می کنند و یک شمارش باینری از 0 تا 7 را امکان پذیر می کنند. شما می توانید اغلب با حفظ قابلیت اطمینان مقادیر ذخیره شده ، به ویژه هنگام برخورد با محیط های RIFE با سر و صدای الکتریکی یا تداخل ، با چالش هایی روبرو شوید.بشربرای مقابله با این چالش ها ، هماهنگ سازی اضافی یا تکنیک های فیلتر اغلب استفاده می شود ، اطمینان از حفظ داده ها با یکپارچگی در هنگام انتقال.

دروازه های منطق به طور قابل توجهی بر نحوه کارگردانی این سیگنال ها تأثیر می گذارد ، و اطمینان حاصل می کند که پیشخوان با نیازهای عملیاتی آن مطابقت دارد.آنها جریان را مدیریت می کنند تا اطمینان حاصل کنند که تنها یک کشور - چه افزایش یا کاهش - هر لحظه فعال می شود.مدارهای پیشرفته ممکن است منطق قابل برنامه ریزی را در خود جای داده و سازگاری بهتر و تنظیمات پویا را ارائه دهند.این یک جنبه جذاب را معرفی می کند: طراحی پیشخوان با دوراندیشی برای مقیاس پذیری آینده می تواند ابزار آنها را به طور قابل توجهی گسترش دهد.

پالایش دینامیک پالس ساعت با استفاده از پیشخوان بالا/پایین

پیشخوان بالا/پایین با تنظیم خروجی های FLIP-FLOP (FF) در پاسخ به تغییرات پالس ساعت ، حالت ها را تغییر می دهد.

• در سناریوی فراخوان: Flip-Flop اولیه را به منطق 0 وصل کنید ، و باعث می شود که در لبه های ساعت نزولی جابجا شود و هماهنگ سازی را با اهداف سیستم برای جریان یکپارچه تقویت کند.افکار حاصل از تجربیات طراحی مدار دیجیتال نشان می دهد که متعادل کردن این اقدامات جابجایی می تواند محرک های کاذب را کاهش دهد ، در نتیجه قابلیت اطمینان را با گذشت زمان افزایش می دهد.

انتقال دولت پایین و هماهنگ

• در حالت پایین شمارش: به منطق 1 وصل شوید تا همه فلیپ فلاپ ها را فعال کنند و منجر به کاهش صاف از حالت های بالاتر شود.این روش را می توان به عدم دقت در چشمه تشبیه کرد ، جایی که دقت و زمان بندی از حداقل فشار مکانیکی در هنگام بازگشت به پایه اطمینان حاصل می کند.این ترتیب کاهش تدریجی را تسهیل می کند تا یک توالی تنظیم مجدد انجام شود.

تنظیم مجدد چرخه کارآمد و تضمین سازگاری

تنظیم مجدد روتین هر هشت چرخه ساعت رخ می دهد ، و از عملکرد مداوم اطمینان می یابد.چارچوب هشت چرخه یک مرحله مشخص برای هر تغییر حالت فراهم می کند ، اطمینان حاصل می کند که هر مرحله قبل از شروع مرحله بعدی به طور کارآمد انجام می شود.بازخورد از برنامه های عملی نشان می دهد که این تنظیمات دوره ای از تجمع خطاهای ، تقویت تعادل عملیاتی جلوگیری می کند.

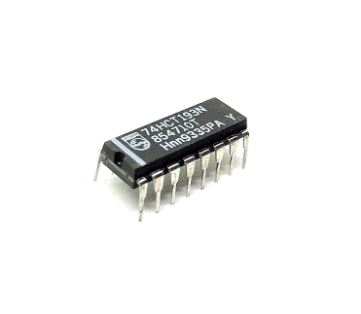

74193 بالا/پایین پیشخوان IC نمای کلی

در 74193 مدار یکپارچه ، که به عنوان یک پیشخوان باینری همزمان 4 بیتی شناخته می شود ، عملکردهای شمارش به سمت بالا و رو به پایین را مدیریت می کند.توانایی آن در رسیدگی به سکانس های شمارش تا یک ماژول 16 ، خود را به طیف گسترده ای از برنامه های دیجیتالی وام می دهد.این IC به طور منحصر به فرد با پایانه های خاص برای شمارش بالا و پایین ، در کنار بازنشانی مستر و ورودی بار طراحی شده است ، که در پیکربندی حالت اولیه با توجه به نیازهای مختلف سهولت را فراهم می کند.

معماری 74193 IC از شمارش جهت دار بی دردسر پشتیبانی می کند.در دستگاه های دیجیتال ، انتخاب بین شمارش رو به بالا و رو به پایین ، سازگاری سیستم را تقویت می کند.هر عمل شمارش دقیقاً با پالس ساعت تراز شده است و آن را به یک انتخاب قابل اعتماد برای سیستم های پیچیده ای تبدیل می کند که زمان آن از ذات است.برای شما ، این هماهنگ سازی می تواند یک عامل استراتژیک در اطمینان از اجرای توالی مداوم باشد.

یکی از ویژگی های اصلی این IC ، تنظیم مجدد Master است که امکان تنظیم مجدد فوری همه بیت ها را فراهم می کند - عملکردی که اغلب در هنگام راه اندازی یا هنگام اصلاح خطاها مستقر می شود.علاوه بر این ، ورودی بار با این امکان که شما را به شمارش اولیه از پیش تعیین شده تنظیم می کند ، سودمندی آن را افزایش می دهد و اجازه می دهد درجه ای از شخصی سازی مورد نیاز در انواع مختلف دیجیتال باشد.چنین شخصی سازی در سناریوهایی که در آن دستگاه ها تحت ابتدایی منظم قرار می گیرند یا در هنگام وقفه نیاز به کنترل ویژه دارند ، اساسی می شود.

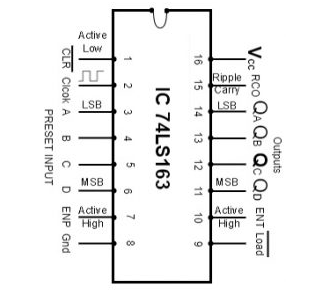

پیکربندی پین

شماره پین	نام پین	شرح
پین 1	کلر	یک ورودی تنظیم مجدد فعال
پین 2	کلوچه	یک سیگنال ورودی ساعت.
پین 3	A (LSB)	ورودی از پیش تعیین شده داده ها.
پین 4	بشور	ورودی از پیش تعیین شده داده ها.
پین 5	جف	ورودی از پیش تعیین شده داده ها.
پین 6	D (MSB)	ورودی از پیش تعیین شده داده ها.
پین 7	درج کردن	یک ورودی فعال با برچسب ENP.
پین 8	GND	پین زمین
پین 9	بار	ورودی بار فعال و کم بار.
پین 10	گام	یک ورودی فعال با برچسب ENT.
پین 11	QD (MSB)	خروجی فلیپ فلاپ.
پین 12	qc	خروجی فلیپ فلاپ.
پین 13	qb	خروجی فلیپ فلاپ.
پین 14	QA (LSB)	خروجی فلیپ فلاپ.
پین 15	RCO	انتقال خروجی Ripple از 0 به 1.
پین 16	VCC	پین ورودی برق.

ویژگی

نشان	شرح
بسامد CLK	با فرکانس CLK 32 مگاهرتز عمل می کند.
میزان مصرف قدرت	میزان مصرف برق در 93 مگاوات قرار دارد.
نوع شمارنده	توابع به عنوان یک پیشخوان 4 بیتی Modulo-16 بالا/پایین.
ورودی های از پیش تعیین شده	همراه با ورودی های از پیش تعیین شده در دسترس است.
برنامه نویسی	ویژگی های برنامه نویسی همزمان.
حمل بار	برای شمارش کارآمد دارای یک حمل داخلی داخلی است.
خروجی	یک خروجی حمل و نقل مناسب برای آبشار N-bit را ارائه می دهد.
زمان تکثیر	دارای زمان انتشار 14 نانومتر است.

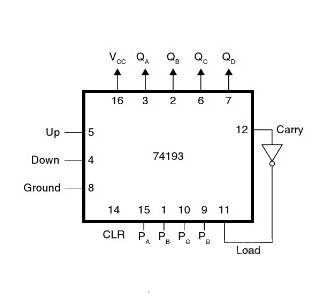

ساختن یک پیشخوان بالا و پایین با IC 74193

مجتمع 74193 IC ، که به دلیل توابع شمارش قابل انطباق آن شناخته شده است ، یک مؤلفه ارزشمند در سیستم های دیجیتال برای فعال کردن کارهای همه کاره بالا و پایین است.در طرح مدار ، PIN-16 به VCC وصل شده است تا قدرت عملیاتی IC را فراهم کند.پین های واضح از لحاظ استراتژیک مستقر هستند ، که در صورت لزوم برای تنظیم مجدد پیشخوان عمل می کند و به حفظ قابلیت اطمینان و عملکرد سیستم کمک می کند.

داده های باینری از طریق Pins PA ، PB ، PC و PD وارد IC می شوند.به خروجی های باینری مربوطه می توان در QA ، QB ، QC و QD دسترسی پیدا کرد و تعداد فرآوری شده ای را ارائه می دهد که بیشتر برای کارهایی مانند مدارهای زمان بندی و تقسیم کننده فرکانس نیاز به دقت بالایی دارند.

جهت شمارش ، چه افزایش یا کاهش ، از طریق ورودی های ساعت تخصصی کنترل می شود.این قابلیت به شما امکان می دهد توالی شمارش IC را به صورت پویا تنظیم کنید و انعطاف پذیری آن را در برنامه های مختلف تقویت کنید.هنگام استفاده از IC در سناریوهای عملی ، تسلط بر شکل گیری دقیق پالس ساعت و پرداختن به مشکلات نویز برای جلوگیری از شمارش نادرست ، اطمینان حاصل می شود که مدار به طور قابل اطمینان عمل می کند.

تجزیه و تحلیل تطبیقی ​​پیشخوان بالا و پایین

پیشخوان	پیشخوان
پیشخوان بالا از "0" به حداکثر حد آن بلند می شود	پیشخوان پایین از اوج خود شروع می شود و پایین می آید به '0'
این وقایع را در یک سکانس صعودی شمارش می کند	این وقایع را در یک دنباله نزولی شمارش می کند

نقاط قوت و محدودیت پیشخوان های بالا/پایین

نقاط قوت

پیشخوان های بالا/پایین مزایای متنوعی را به ویژه در دنیای جهان ارائه می دهند ادغام در سیستم های پر سرعتبشرساختار ساده فلیپ فلاپ آنها به اتصال بی دردسر کمک می کند ، که اغلب منجر به گزینه های مقرون به صرفه برای دستگاه های دیجیتال می شود که به حداقل رساندن پیچیدگی در اولویت قرار دارد. قابلیت شمارش در هر دو جهت - به سمت بالا و پایین - همه کاره بودن ، اثبات سودمند در برنامه هایی مانند ساعتهای دیجیتال یا پیشخوان های رویداد که در آن شمارش دو طرفه مطلوب است. علاوه بر این ، عملکرد آنها در سیستم های آزمایشی که برای تأیید سیگنال های منطقی استفاده می شود ، می درخشد.برنامه های دستی از آنها قدردانی می کنند طراحی بدون عارضه، که اشکال زدایی و نگهداری ساده تر را تضمین می کند و یک مزیت قابل توجه برای شما ارائه می دهد که روی کارهای حل مسئله و بهینه سازی متمرکز شده اید.

محدودیت ها

با وجود نقاط قوت ، پیشخوان های بالا و پایین محدودیت های خاصی را نشان می دهند ، به ویژه در مورد دقت در فرکانس های بالا. با افزایش سرعت عملیاتی ، آنها ممکن است با نادرستی روبرو شوند و در سیستم هایی که در اولویت پذیری بالا قرار دارند ، چالش هایی ایجاد می کنند. این نادرستی ها اغلب از اتکا به هماهنگ سازی ساعت خارجی ، که به طور خاص ممکن است سرچشمه می گیرد به مدارهای فلیپ فلاپ تکمیلی نیاز داریدبشرچنین الزاماتی می تواند پیچیدگی مدار را افزایش داده و تأخیرهای زمان بالقوه را معرفی کنیدبشرعلاوه بر این ، هنگام مدیریت سیستم های بیت پیچیده ، هرگونه تاخیر در ارتباط با پیشخوان می تواند تشدید شود، بر عملکرد کلی سیستم.در نتیجه ، شما به طور مکرر می توانید راه حل های جایگزین یا مؤلفه های اضافی را برای کاهش این اثرات کشف کنید ، و استراتژی های آنها را بر روی تکنیک های هماهنگ سازی بهبود یافته است.پیمایش در این سازش ها نیاز به ارزیابی متفکرانه از نیازهای سیستم و چگونگی تأثیر چنین عناصر بر عملکرد دارد ، و اغلب شما را به سمت پیشرفت های طراحی استراتژیک متناسب با خواسته های خاص برنامه سوق می دهد.

استفاده از پیشخوان های بالا/پایین

شمارنده های برگشت خودکار

در دنیای مهندسی سیستم که نیاز به کنترل دقیق دارد ، پیشخوان های بالا و پایین یک ویژگی مفید را معرفی می کنند: تنظیم خودکار جهت شمارش در محدوده تعیین شده.این سازگاری از انتقال بی عیب و نقص بین شمارش رو به جلو و عقب پشتیبانی می کند.چنین عملکردی به ویژه در محیط های خودکار ارزش دارد که ردیابی حرکت در هر دو جهت عمیقاً بر کارایی عملیاتی تأثیر می گذارد.به عنوان مثال ، روباتیک های صنعتی این ویژگی را برای اطمینان از صحت پس از رسیدن به مرزهای حرکتی خود ، مهار می کنند.

تقسیم کننده ساعت

در سیستم های الکترونیکی دیجیتال ، پیشخوان های بالا/پایین به طور قابل توجهی در ساخت تقسیم کننده ساعت ، که به طور واضح فرکانس سیگنال های ساعت را تعدیل می کنند ، کمک می کند.این مدولاسیون در ساخت سیگنال های زمان بندی که برای رانندگی اجزای متنوع در فرکانس های مختلف در یک سیستم یکپارچه مهم است ، کمک می کند.این پیشخوان ها با ارائه ساعتهای مختلف ، نقش مهمی در همگام سازی فرآیندهای متنوع دارند و از این طریق نیازهای سیستم منحصر به فرد را برآورده می کنند.

سیستم های مدیریت پارکینگ

در فضاهای شهری که با ترافیک خفه شده است ، پیشخوان های بالا/پایین راه حل های پویا را از طریق سیستم های مدیریت پارکینگ ارائه می دهند.این پیشخوان ها با افزایش روش با ورود هر وسیله نقلیه و کاهش آن در هنگام خروج ، به روزرسانی های به موقع را در نقاط پارکینگ موجود ارائه می دهند.این مکانیسم ردیابی واقعی ضمن غنی سازی تجربه شما ، از استفاده از زیرساخت های پارکینگ کارآمد پشتیبانی می کند.

تقسیم بار

برای کارهایی که شامل پارتیشن بندی فرکانس در شبکه های ارتباطی است ، پیشخوان های بالا/پایین به دلیل کمبود سر و صدای کم و کاهش مصرف برق ، فوق العاده سودمند هستند.این پیشخوان ها در بخش دقیق و مدیریت فرکانس ها کمک می کنند و امکان اسکان چندین کانال در یک شبکه را فراهم می کنند.در محیط هایی با پردازش سیگنال گسترده ، استفاده از چنین پیشخوان ها حداقل تداخل ، حفظ یکپارچگی و کیفیت سیگنال های ارتباطی را تضمین می کند.

شمارش ده ساله ناهمزمان

پیشخوان های بالا و پایین ، شمارش ده ساله ناهمزمان را امکان پذیر می کنند ، که برای برنامه هایی که در آن عملیات مستقل از ساعتهای جهانی اتفاق می افتد ، استفاده می شود.در سیستم های ناهمزمان ، این پیشخوان ها یک رویکرد قابل اعتماد برای دستیابی به شمارش Base-10 ارائه می دهند ، و در تطبیق پذیری بدون از بین بردن دقت ، برتری دارند.ابزار آنها در سیستمهایی که در شرایط متنوع کار می کنند ، می درخشد و بدون قربانی کردن دقت ، هموار را تنظیم می کند.

پایان

این مقاله به طراحی پیچیده و جنبه های عملیاتی پیشخوان بالا/پایین ، با تمرکز بر IC 74193 می پردازد.شناخته شده به دلیل قابلیت های شمارش دوگانه - هم صعودی و هم نزولی - از سیستم های پارکینگ پیشرفته گرفته تا کارهای تقسیم فرکانس پیچیده ، کاربردهای متنوعی دارد.با تغییر مناظر فن آوری ، درک عمیقی از این مؤلفه ها می تواند باعث نوآوری و افزایش کارایی شود.ابزار پیشخوان بالا و پایین فراتر از برنامه های معمولی گسترش می یابد و به سیستم های خودکار وارد می شود که مکانیسم های شمارش دقیق باعث افزایش اثربخشی می شوند.به عنوان مثال ، در راه حل های مدیریت ترافیک پویا ، چنین پیشخوان ها با ادغام داده های واقعی برای بهینه سازی جریان نقش عمده ای دارند.استفاده از تطبیق پذیری دستگاه اجازه می دهد تا در بخش های مختلف با استراتژی های سفارشی روبرو شود.از بینش های خاص صنعت ، اجرای دقیق این پیشخوان ها می تواند عملکرد سیستم را به میزان قابل توجهی افزایش دهد.
