راهنمای جامع برای تقویت کننده عملیاتی دوگانه LM1458

این راهنما به بررسی LM1458 ، یک تقویت کننده عملیاتی دوگانه که برای تطبیق پذیری و قابلیت اطمینان آن در الکترونیک ارزش دارد.ما طراحی ، کاربردهای آن و قابلیت اطمینان آن را پوشش خواهیم داد و نشان می دهد که چگونه عملکرد در سیستم هایی مانند پردازش صوتی و تهویه سیگنال را بهبود می بخشد.LM1458 سادگی را با سازگاری ترکیب می کند و آن را به انتخابی تبدیل می کند.این راهنما با بررسی مشخصات ، عملکرد و گزینه های بسته بندی آن ، درک روشنی از LM1458 و نحوه استفاده از آن به طور مؤثر در پروژه های خود به شما می دهد.

کاتالوگ

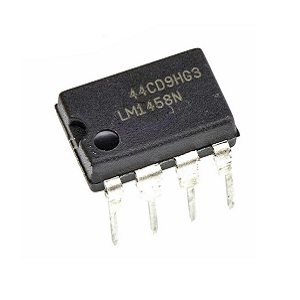

LM1458 چیست؟

در LM1458 یک مدار یکپارچه عملیاتی دوگانه (OP-AMP) است که به طور گسترده در الکترونیک به دلیل سادگی ، قابلیت اطمینان و تطبیق پذیری آن استفاده می شود.این ترکیب دو اپلمان را در یک بسته ترکیب می کند و آن را برای کارهایی مانند پردازش صوتی و تهویه سیگنال ایده آل می کند.طراحی دوگانه آن به آن اجازه می دهد تا به طور همزمان چندین سیگنال را اداره کند ، و آن را برای برنامه های کاربردی مانند سیستم های صوتی یا پردازش سیگنال پیچیده مناسب می کند.در پردازش صوتی ، LM1458 برای افزایش کیفیت صدا و در عین حال به حداقل رساندن اعوجاج ارزش دارد و وضوح سیگنال های ظریف را حفظ می کند.در تهویه سیگنال ، LM1458 نقش مهمی در کارهایی مانند فیلتر نویز یا تنظیم دامنه سیگنال دارد ، و اطمینان حاصل می کند که سیگنال ها تمیز و آماده برای پردازش بیشتر هستند.این امر به ویژه در سیستم های مربوط به سنسورها یا ارتباطات مهم است.LM1458 همچنین بسیار قابل اعتماد است و عملکرد مداوم را در محیط های مختلف ارائه می دهد.طراحی محکم و عملکرد پایدار آن ، آن را به یک انتخاب قابل اعتماد تبدیل می کند که روی پروژه های بلند مدت یا خواستار کار می کند و نیاز به نگهداری مکرر را کاهش می دهد.

ویژگی ها و مشخصات LM1458

ویژگی/مشخصات	جزئیات
ولتاژ عملیاتی	12V DC - 18V DC (حداکثر)
اتلاف برق (حداکثر)	400 مگاوات
دمای عملیاتی	0 درجه سانتیگراد تا +70 درجه سانتیگراد
نسبت رد حالت مشترک	70 دسی بل تا 90 دسی بل
میزان قند	0.5 V/μs
ولتاژ افست ورودی	5 میلی ولت
نوع	amp دوگانه با ورودی JFET

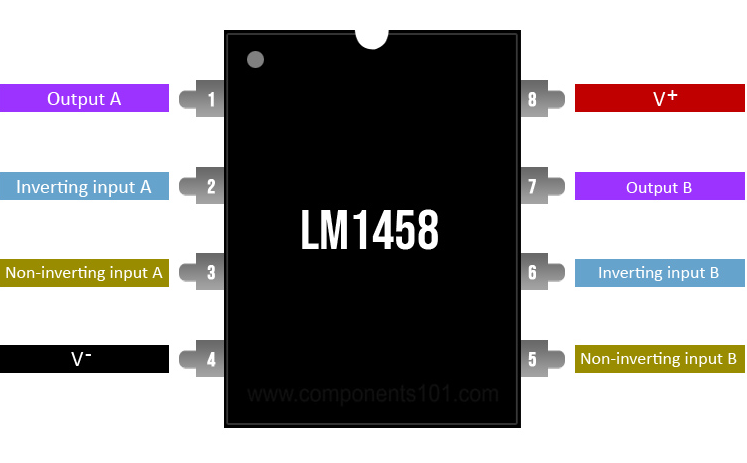

پیکربندی PIN LM1458

شماره پین	نوع پین	شرح
1	خروجی a	OP-AMP 1 خروجی
2	ورودی وارونه a	ورودی معکوس OP-AMP 1
3	ورودی غیر معکوس a	ورودی غیر معکوس OP-AMP 1
4	v-	زمین
5	ورودی غیر معکوس ب	ورودی OP-AMP 2 غیر وارونه
6	ورودی معکوس ب	ورودی معکوس Op-Amp 2
7	خروجی ب	OP-AMP 2 خروجی
8	v+	ولتاژ عرضه مثبت

تقویت کننده های عملیاتی چگونه کار می کنند؟

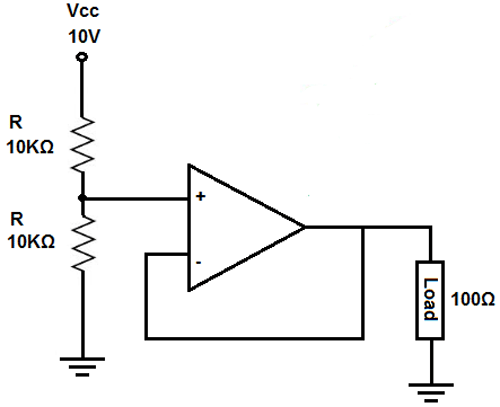

آمپلی فایرهای عملیاتی یا AMPS برای تقویت و کنترل سیگنال های الکتریکی با دقت استفاده می شود.یک مدل محبوب ، LM1458 ، به دلیل تطبیق پذیری آن در تقویت صوتی و به عنوان پیرو ولتاژ شناخته شده است.در سیستم های صوتی ، سیگنال های ضعیفی را تقویت می کند تا بلندگوها را با صدای شفاف و حداقل اعوجاج کند ، در حالی که پیکربندی پیروان ولتاژ آن را تضمین می کند ولتاژ خروجی با ولتاژ ورودی مطابقت دارد و به عنوان یک بافر برای حفظ یکپارچگی سیگنال عمل می کند.این در مدارهای با امپدانس بالا مفید است ، جایی که از از بین رفتن سیگنال و اعوجاج جلوگیری می کند و از ثبات اطمینان می یابد.نمودار ارائه شده این عملکرد را برجسته می کند ، یک مدار پیروان ولتاژ را نشان می دهد که در آن یک تقسیم کننده مقاومت 10kΩ ورودی ثابت را فراهم می کند و OP-AMP همان ولتاژ را به یک بار 100Ω می دهد.این مثال نقش OP-AMP را در جداسازی و محافظت از مدارها ضمن حفظ عملکرد قابل اعتماد نشان می دهد و بر اهمیت آن در طراحی الکترونیکی مدرن تأکید می کند.

بسته های موجود LM1458

IC LM1458 در دو نوع بسته بندی موجود است: به 99 و PDIP 8-Lead ، هر یک از آنها با طراحی و نیازهای مختلف پذیرایی می کنند.در بسته بندی فلزی به 99 اتلاف و دوام گرمای بسیار خوبی را ارائه می دهد ، و آن را برای برنامه های با کارایی بالا در محیط های خواستار مانند نظامی و هوافضا ایده آل می کند.در مقابل ، پی دی بسته بندی کردن به دلیل مقرون به صرفه بودن و سهولت استفاده ، ارزش آن را به دلیل سادگی در مونتاژ و جایگزینی مؤلفه ، به انتخاب محبوب برای پروژه های الکترونیکی ، نمونه سازی و پروژه های دانشگاهی تبدیل می کند.

گزینه های جایگزین LM1458

• TL074

• LF393N

• MCP6002

مدل های معادل LM1458

• TLV9302

• LM1558

برنامه های LM1458

مدارهای دنبال کننده ولتاژ

آمپلی فایر عملیاتی LM1458 معمولاً در مدارهای پیرو ولتاژ مورد استفاده قرار می گیرد ، که از امپدانس ورودی بالای آن همراه با امپدانس خروجی کم قدردانی می شود.این خصوصیات ضمن جلوگیری از ترسیم انرژی اضافی از منبع ، از یکپارچگی سیگنال محافظت می کند.در زمینه های عملی ، این پیکربندی برای سیگنال های بافر بسیار عالی است ، به ویژه در برنامه های سنسور که در آن حفظ وضوح سیگنال مهم است.با به حداقل رساندن از دست دادن سیگنال و حفظ دامنه اصلی ، مدارهای پیرو ولتاژ جای خود را در ابزار دقیق پیدا می کنند.

مدارهای وارونگی

LM1458 همچنین در مدارهای وارونگی نقش دارد تا مرحله سیگنال ورودی را معکوس کند.این برنامه در فناوری پردازش صوتی و ارتباطی می درخشد ، جایی که دستکاری فاز برای دستیابی به اثرات صوتی و وضوح سیگنال استفاده می شود.عملکرد دقیق LM1458 در این مدارها به کاهش اعوجاج کمک می کند و وفاداری را نسبت به فرکانس های مختلف حفظ می کند.در سیستم های صوتی پیچیده تر ، چنین مدارها به سیگنال های فاز مختلط اجازه می دهند تا ویژگی های صوتی متمایز را تولید کنند.

مبدل های فعلی به ولتاژ

برای سیستمهایی که اندازه گیری و مدیریت فعلی مورد نیاز است ، LM1458 در تنظیمات مبدل جریان به ولتاژ برتری دارد.این پیکربندی در ترجمه خوانش های فعلی به سیگنال های ولتاژ برای نظارت و تجزیه و تحلیل مؤثر ، به ویژه در محیط های ابزار دقیق مورد نیاز است.توانایی LM1458 برای سازگاری با شرایط ورودی متغیر با دقت ، داده های قابل اعتماد را در زمینه های آزمایشگاهی و صنعتی ، حوزه های سیگنال پل و ترویج استفاده از دستگاه های آنالوگ در سیستم های کنترل خودکار تضمین می کند.

اصلاح کننده

LM1458 در طراحی یکسو کننده ها استفاده می شود که سیگنال های AC را برای منبع تغذیه و دستگاه های الکترونیکی متعدد به DC تبدیل می کنند.این فرآیند فراتر از تبدیل صرف با تثبیت خروجی DC ، به حداقل رساندن موج دار و اطمینان از تحویل قدرت قابل اعتماد است.یکسو کننده های موجود در LM1458 در سیستم های انرژی تجدید پذیر بسیار عالی هستند ، جایی که تبدیل و تهویه قدرت از منابع خورشیدی یا باد پویا برای توزیع انرژی پایدار ضروری است.

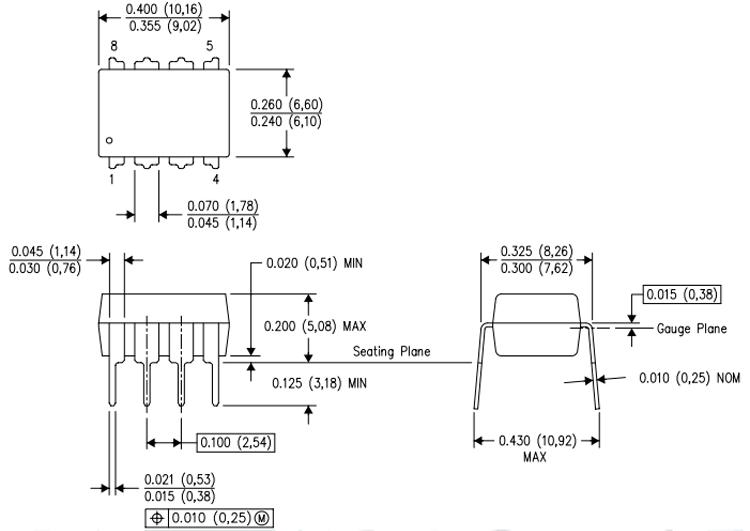

مدل و ابعاد LM1458 2D
