راهنمای جامع برای مبدل واقعی AD736 RMS-DC IC

این راهنما به بررسی مدار یکپارچه AD736 ، که به دلیل دقت آن در تبدیل RMS واقعی به ولتاژ DC شناخته شده است.AD736 با امکان رسیدگی به شکل های موج های مختلف ، برای برنامه های کاربردی با دقت بالا و کم مصرف مانند سیستم های انرژی تجدید پذیر و دستگاه های پزشکی ایده آل است.مشخصات ، کاربردهای آن و ویژگی های آن را پوشش خواهیم داد که آن را در الکترونیک مدرن مهم می کند.

کاتالوگ

AD736 چیست؟

در AD736 یک مدار یکپارچه بسیار متنوع است که برای تبدیل دقیق ولتاژ RMS به DC واقعی طراحی شده است ، با حداقل مصرف انرژی و حاشیه دقیق 0.3 میلی ولت و 0.3 ± برای ورودی های موج سینوسی.توانایی آن در رسیدگی به شکل موج های مختلف ، مانند سیگنال های پالس و امواج سینوسی کنترل شده با TRIAC ، آن را برای تقویت یکسو کننده های دقیق و سازگاری با کاربردهای الکترونیکی متنوع ، ایده آل می کند.از سیستم های انرژی تجدید پذیر که نیاز به پردازش دقیق سیگنال گرفته تا دستگاه های باتری دارند که از مصرف انرژی کم بهره می برند ، AD736 از کارآیی و قابلیت اطمینان پشتیبانی می کند.معماری دقیق آن برای صنایعی مانند تجهیزات پزشکی و صنعتی مفید است.AD736 با ترکیب طراحی جمع و جور ، فناوری پیشرفته و راندمان هزینه ، روندهای مدرن در طراحی مدار چند منظوره را نشان می دهد و راه حل های مقیاس پذیر برای برنامه های دقیق محور ارائه می دهد.

پیکربندی پین AD736

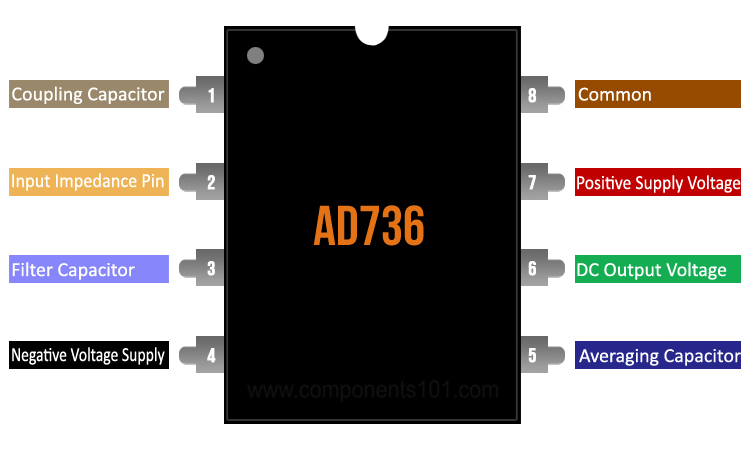

شماره پین	نام پین	شرح
1	سی سی	خازن اتصال دهنده
2	وین	پین امپدانس ورودی بالا
3	CF	یک خازن فیلتر کم گذر کمکی را از خروجی
4	-vs	ولتاژ منبع منفی در صورت استفاده از منابع دوگانه ، یا اگر به یک منبع تک عرض وصل شود
5	گودال	خازن میانگین را از اینجا وصل کنید.
6	خروجی	ولتاژ خروجی DC.
7	+در مقابل	ولتاژ تأمین مثبت.
8	کوک	مشترک

ویژگی ها و مشخصات AD736

ویژگی/مشخصات	شرح
امپدانس ورودی بالا	10¹² Ω
جریان تعصب ورودی کم	25 نفر
حداکثر دقت بالا	0.3 میلی ولت ± 0.3 ٪ از خواندن
تبدیل RMS با فاکتورهای تاج سیگنال	تا 5
دامنه منبع تغذیه گسترده	+2.8 ولت ، 3/3 ولت تا 16.5 ولت
قدرت کم	حداکثر جریان حداکثر 200 میکرومتر
خروجی ولتاژ بافر	بله
تریم های خارجی مورد نیاز برای دقت	هیچ
جریان آماده به کار	فقط 25 میکرومتر
امپدانس خروجی	8 کیلوگرم
رتبه ESD	500 ولت
دامنه دمای ذخیره	-65 درجه سانتیگراد تا +150 درجه سانتیگراد

معادل AD736

• AD637

• AD636

بسته های موجود AD736

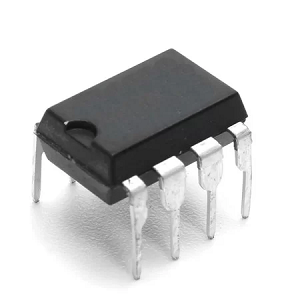

PDIP 8 سرب

PDIP 8 سرب به دلیل سازگاری آن از بین می رود و آن را به عنوان دارایی در نمونه سازی و تولید در مقیاس کوچک تبدیل می کند.این نوع در تنظیماتی که نصب دستی ، جایگزینی ساده و آزمایش مقدماتی است ترجیح داده می شود.طراحی ماندگار آن در عرصه های آموزشی و آزمایشگاه های آزمایشی مفید است و باعث تکرارهای سریع و تنظیمات بدون نیاز به ابزارهای تخصصی می شود.دسترسی PDIP حس دستیابی را در آن دسته از ترفندها و تکمیل طرح های آنها ایجاد می کند و باعث افزایش جذابیت آن می شود.

cerdip 8 سرب

CERDIP 8 سرب در شرایط نامطلوب برتری دارد و ساختار سرامیکی آن ثبات درجه حرارت برتر و استحکام مکانیکی را ارائه می دهد.ایده آل برای سناریوهای با قابلیت اطمینان بالا مانند هوافضا و عملیات نظامی ، نشان دهنده استوار و دقت است.نقش Cerdip با تحمل محیط های سخت و بدون از دست دادن عملکرد ، اعتماد به نفس آرام را نشان می دهد و وضعیت قهرمان نامشخص خود را در برنامه هایی که پایداری گرامی دارد ، تکرار می کند.

SOIC 8 سرب

مناسب برای برنامه های اولویت بندی یک ردپای کوچکتر و استفاده مؤثر از فضای تخته ، SOIC 8 سرب در طرح هایی که نیاز به کوچک سازی و سبکی دارند می درخشد.فناوری سطح سطح آن راه را برای الکترونیک براق و دستگاه های قابل حمل هموار می کند.این براقیت با پیگیری صنعت از دستگاه های به تدریج کوچکتر و کارآمد تر ، گرایش به دلخواه قلبهایی که به دنبال نوآوری بدون سازش هستند ، هماهنگ است.

با استفاده از مبدل AD736 RMS-DC

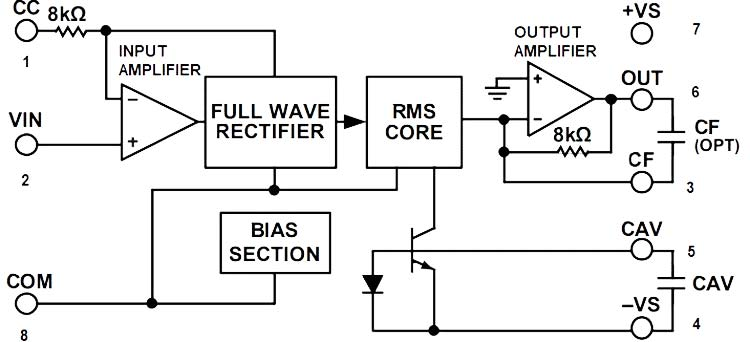

AD736 یک مبدل RMS-DC همه کاره و دقیق است که برای تبدیل سیگنال های جریان متناوب (AC) به خروجی های جریان مستقیم (DC) مربوطه طراحی شده است و امکان تحویل قدرت پایدار را از طریق یک مقاومت فراهم می کند.معماری داخلی آن مؤلفه هایی از قبیل تقویت کننده ورودی ، یکسو کننده دقیق موج ، هسته RMS و یک تقویت کننده خروجی را ادغام می کند که برای اطمینان از تبدیل RMS صاف و دقیق در یونیسون کار می کند.بسته به پیکربندی ، AD736 می تواند به عنوان یک مبدل متوسط ​​پاسخ دهنده یا به عنوان یک مبدل RMS-to-DC واقعی عمل کند.در حالت پاسخ متوسط ​​، دستگاه سیگنال AC را اصلاح و فیلتر می کند تا با مقیاس متوسط ​​مقدار یک ولتاژ معادل RMS را محاسبه کند.شکل زیر نمودار بلوک عملکردی AD736 را نشان می دهد ، و ماژول های داخلی آن ، از جمله تقویت کننده ورودی ، یکسو کننده کامل موج ، هسته RMS و تقویت کننده خروجی را به نمایش می گذارد.این نمودار جریان منطقی فرآیند تبدیل RMS به DC را برجسته می کند.

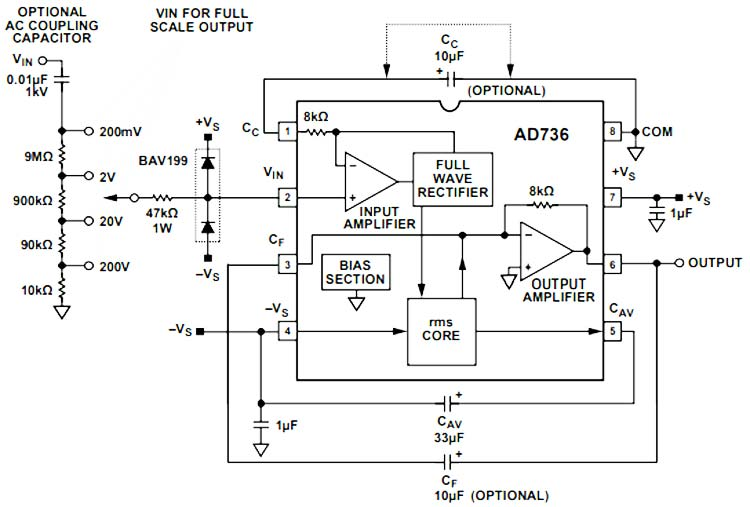

طراحی نوآورانه دستگاه شامل امپدانس ورودی بالا برای به حداقل رساندن خطاهای بارگیری است ، و این امر را مخصوصاً برای برنامه هایی که نیاز به اندازه گیری دقیق ولتاژ کم دارند ، مانند ارزیابی ولتاژ شیر شیر 200 میلی ولت ، مناسب است.اجزای خارجی ، مانند مقاومت ها و دیودها ، می توانند برای محافظت در برابر افزایش ولتاژ خط AC ، افزایش دوام و قابلیت اطمینان تنظیم را اضافه کنند.شما می توانید AD736 را با استفاده از توصیه های زیر در صفحه داده ، مانند تنظیم مقادیر خازن های اتصال یا صاف کردن خازن ها برای تغییر زمان پاسخ یا تقویت عملکرد در شرایط منحصر به فرد ، AD736 را به برنامه های خاص متناسب کنید.این سازگاری AD736 را برای طیف گسترده ای از نیازهای اندازه گیری RMS انتخابی ایده آل می کند.شکل زیر یک مدار کاربردی دقیق برای AD736 ارائه می دهد.این شامل اجزای خارجی اختیاری ، مانند خازن های اتصال و دیودهای محافظت ، همراه با پیکربندی های توصیه شده برای دستیابی به تبدیل دقیق RMS و محافظت از ولتاژ در سناریوهای مختلف است.

برنامه های AD736

اندازه گیری دقیق: ایده آل برای اندازه گیری دقیق ولتاژهای غیر سینوسی.معمولاً در آزمایشگاه ها برای اعتبار سنجی دقیق داده ها در طول آزمایش استفاده می شود.

ولتاژهای دقیق: ولتاژهای دقیق Powers که در محیط های آموزشی و صنعتی مورد استفاده قرار می گیرند.قابل اعتماد و سازگار با نیازهای اندازه گیری ولتاژ متنوع.

چند متری و تطبیق پذیری: عملکرد مولتی متر را برای اندازه گیری پارامترهای مختلف فراتر از ولتاژ افزایش می دهد.برای طراحی جمع و جور و چند منظوره آن ترجیح داده شده است.

RMS با باتری به تبدیل DC: کارآمد انرژی برای استفاده طولانی مدت در دستگاه های باتری.عالی برای کارهای میدانی در مناطق از راه دور با دسترسی به انرژی محدود.

میانگین برنامه های مدار پاسخ: در تست صوتی و اندازه گیری برق برای عملکرد مداوم استفاده می شود.کیفیت صدا را بهبود می بخشد و قابلیت اطمینان تجهیزات صوتی را افزایش می دهد.

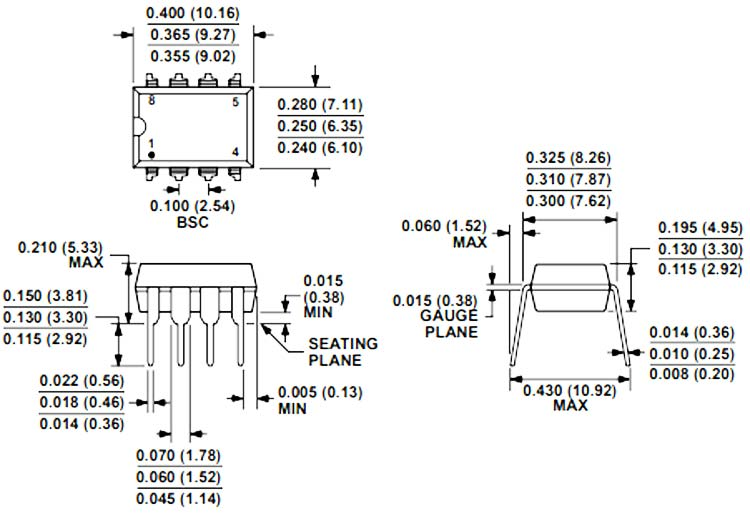

مدل و ابعاد AD736 2D
