راهنمای جامع برای دیود 1N4007: pinout ، مشخصات ، مدارها و موارد استفاده

دیودها در الکترونیک اساسی هستند و اجازه می دهند جریان در یک جهت در حالی که مسدود کردن آن در دیگری است ، جریان یابد.در میان آنها ، 1N4007 به دلیل استحکام آن ، و برخورد با 1000 ولت و 1A است.این پست وارد دیود 1N4007 می شود و ویژگی ها ، عملکرد و برنامه های آن را پوشش می دهد.از تبدیل AC به DC در منبع تغذیه به حفاظت از سنبله ولتاژ ، قابلیت اطمینان و کارآیی را ارائه می دهد.ما همچنین گزینه های دیگری مانند 1N5408 و نکاتی را برای محافظت از دیود برای افزایش طول عمر و عملکرد آن کشف خواهیم کرد.چه برای سیستم های خانگی و چه صنعتی ، درک 1N4007 می تواند قابلیت اطمینان و کارآیی مدار شما را تقویت کند.

کاتالوگ

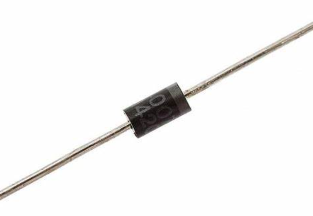

نمای کلی از دیود 1N4007

در 1N4007 دیود به دلیل تطبیق پذیری خود در تبدیل AC به DC در مدارهای منبع تغذیه ، در سری 1N400X قرار دارد.با امکان رسیدگی به 1 آمپر جریان ، جریان معکوس به اندازه 5 میکرومتر و تحمل ولتاژ حداکثر 1000 ولت ، این یک انتخاب قابل اعتماد برای طرح های جمع و جور و کارآمد است.این دیود که به طور گسترده در الکترونیک خانگی ، کاربردهای صنعتی و آداپتورهای برق مورد استفاده قرار می گیرد ، اصلاح مؤثر را تضمین می کند و جریان متناوب را به جریان مستقیم پایدار تبدیل می کند.

مشهور به دلیل قابلیت اطمینان خود ، 1N4007 در محافظت از مدارها از سنبله های ولتاژ و محافظت از اجزای حساس در شرایط خواستار برتری دارد.توانایی آن برای رسیدگی به سناریوهای ولتاژ بالا ، مزیت روشنی را نسبت به دیودهای مشابه می بخشد ، که ممکن است در زیر بارهای سنگین فرو رود.این ترکیبی از انعطاف پذیری ، کارآیی و تطبیق پذیری باعث می شود 1N4007 یک انتخاب ترجیحی برای شما به دنبال عملکرد قابل اعتماد در طیف گسترده ای از برنامه ها باشد.

پیکربندی پین

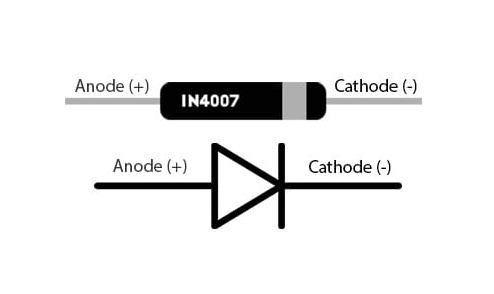

پین کردن	نام	شرح
پین 1	آنه	جریان همیشه از طریق این ترمینال وارد می شود.
پین 2	کاتب	جریان همیشه از طریق این ترمینال خارج می شود.

عملکرد دیود 1N4007

حالت مغرضانه به جلو - فعال کردن جریان ثابت جریان

دیود 1N4007 نقش قابل توجهی در مدارهای الکترونیکی ایفا می کند ، بیشتر هنگامی که ولتاژ از آند بیش از کاتد است.این شرط دیود را به حالت مغرضانه سوق می دهد که در آن یک جریان جریان قابل اعتماد را امکان پذیر می کند ، قادر به مدیریت حداکثر 1 آمپر است.چنین ویژگی ای خود را به مناسب بودن خود در برنامه های کاربردی شامل جریان های کم و متوسط ​​مانند مدارهای منبع تغذیه و سیستم های اصلاح ولتاژ می بخشد.دستگاه هایی که به ورودی الکتریکی مداوم و قابل پیش بینی تکیه می کنند ، از این حالت عملیاتی بسیار سود می برند.

حالت مغرضانه معکوس - به عنوان یک مانع محافظ عمل می کند

هنگامی که ولتاژ کاتد از آند فراتر می رود ، دیود به حالت مغرضانه معکوس تغییر می کند.در این سناریو ، مانند یک سد محافظ عمل می کند و از عبور فعلی و محافظت از اجزای ظریف از آسیب احتمالی جریانهای کنترل نشده جلوگیری می کند.با این وجود ، توانایی آن در مسدود کردن جریان محدود است.اگر ولتاژ معکوس از یک نقطه خاص ، به طور خاص فراتر از حداکثر امتیاز آن از 1000 ولت باشد ، دیود با خطر خرابی روبرو است و عملکرد آن را به خطر می اندازد.مشاهده محدودیت ولتاژ توصیه شده بنابراین در حفظ ثبات عملیاتی آن فعال است.

ویژگی ها و مشخصات

ویژگی/مشخصات	جزئیات
نوع	دیود یکسو کننده با دو پایانه
جریان متوسط ​​به جلو	1a
اتلاف قدرت	3 وات
حداکثر ولتاژ RMS	700 ولت
خازن اتصالی	به طور معمول 15 PF
زمان بازیابی معکوس	به طور معمول 2.0 میکرون
نوع نصب	از طریق سوراخ
افت ولتاژ رو به جلو	کم
قابلیت جریان رو به جلو	عالی
نشت و جریان معکوس	کم
انطباق ROHS	بله ، Rohs سازگار و بدون PB
نوع بسته بندی	انجام -41
حداکثر ولتاژ معکوس تکراری	1000 ولت
ولتاژ رو به جلو	1.1 ولت
حداکثر جریان غیر تکراری رو به جلو	30 a
جریان معکوس	5 میکرومتر
دامنه دمای کار و ذخیره سازی	-55 درجه سانتیگراد تا +175 درجه سانتیگراد

گزینه ها و دیودهای معادل آن

برای مدارهای درگیر در کنترل کمتر از 400 ولت ، 1N4004 دیود به عنوان یک مجری قابل اعتماد ظاهر می شود و ویژگی های محترم 1N4007 را به اشتراک می گذارد ، اگرچه برای نیازهای ولتاژ پایین تر متناسب است.اگر ضرورت ظرفیت 600 ولت وجود داشته باشد ، انتخاب 1N4005 معقول می شودبا افزایش انتظارات ولتاژ به 800 ولت ، 1N4006 در این سطح افزایش یافته از قابلیت های کارآمد در زمینه کارآیی خود استفاده می کند.

دیودهای جایگزین برای ولتاژهای بالاتر

هنگام حفر جایگزین های دیود برای تنظیمات دقیق تر از 800 ولت تا 1000 ولت ، برخی از گزینه های دیگر با ظرافت این خواسته ها را برآورده می کنند.دیود مانند HER158 ، HER208 ، FR107وت FR207 به عنوان جایگزین های قوی ظاهر می شود ، و از عملکرد قابل اعتماد حتی در شرایط ولتاژ بالا اطمینان می یابد.

جایگزین های دیود معادل در 1000 ولت

برای سناریوهایی که معادل مستقیم در آستانه 1000 ولت دارند ، دیودها را مانند آن در نظر بگیرید EM51با 1N5399، یا EM52بشراین گزینه ها از خصوصیات الکتریکی اساسی حمایت می کنند و در عین حال دوام و عملکرد مشابه یا پیشرفته را نیز ارائه می دهند.

محافظت از 1N4007 در مدارها

برای اطمینان از اینکه دیود 1N4007 در یک دوره طولانی در حالی که بهینه انجام می شود قابل اعتماد است ، توصیه می شود آن را با ولتاژ به طور قابل ملاحظه پایین تر از حداکثر رتبه ولتاژ معکوس خود انجام دهید.به طور خاص ، حفظ دیود در طیف وسیعی از 30-40 ولت در زیر اوج 1000 ولت آن باعث کاهش استرس در ماده نیمه هادی دیود می شود و طول عمر طولانی را ترویج می کند.این رویکرد شبیه به زمینه های مختلفی است که در آن اجزای زیر ظرفیت کامل برای دوام و عملکرد ایمن در طول زمان کار می کنند.

مدیریت دقت بار و اتصال فعلی

کنترل دقیق بار بیش از 1A جدی نیست زیرا مانع از جریان بیش از حد جریان می شود که می تواند باعث گرم شدن بیش از حد و خرابی دیود نهایی شود.اتصالات مدار باید دقیق و ایمن باشد و خطر مشکلات مرتبط با پایانه های شل را کاهش می دهد.شما اغلب می توانید بر اهمیت تکنیک های سیم کشی دقیق تأکید کنید زیرا اتصال قابل اعتماد برای حفظ جریان الکتریکی مداوم در یک مدار مفید است.

کنترل دما برای ثبات دیود

دما به طور قابل توجهی بر عملکرد و پایداری دیود تأثیر می گذارد.اگرچه 1N4007 می تواند در طی -55 تا +175 درجه سانتیگراد کار کند ، حفظ دامنه دمای متوسط ​​برای جلوگیری از استرس حرارتی مفید است.مدیریت حرارتی مؤثر می تواند شامل استفاده از هیت سینک ها و تهویه ، استراتژی های مشترک در صنایع مختلف برای اطمینان از تجهیزات الکترونیکی بدون گرمای بیش از حد باشد.

انتخاب مقاومت مناسب برای تنظیم مدار

انتخاب یک مقاومت مناسب برای تنظیم جریان از طریق دیود به طور مؤثر مهم است.مقاومت مناسب جریان را محدود می کند و از ولتاژ در سراسر دیود در یک محدوده عملیاتی ایمن اطمینان می یابد.این عمل را می توان با استفاده از ابزارهای مناسب در زمینه های مختلف تشبیه کرد تا اطمینان حاصل شود که وظایف به طور کارآمد و ایمن انجام می شود و نشان دهنده اهمیت دقت و کالیبراسیون در حفظ ثبات سیستم است.

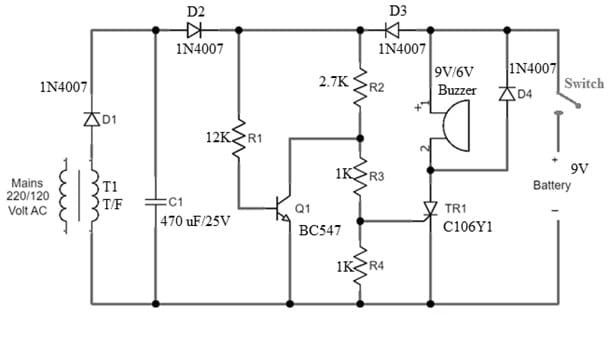

به روزرسانی مدار هشدار قطع برق با استفاده از دیودهای 1N4007

ایجاد یک سیستم هشدار برای تشخیص قطع برق در خانه ها یا مشاغل شامل ایجاد سیگنال صوتی از طریق وزوز در هنگام عدم موفقیت برق است.مؤلفه هایی که به این تنظیم کمک می کنند شامل تأمین ولتاژ اصلی (220/120 ولت A/C) ، یک خازن قطبی 470 UF/25V ، یک تریستور C106Y1 ، مقاومت (R1-12K ، R2-2.7K ، R3 و R4 در 1K) ، دیودهای 1N4007 (D1 تا D4) برای اصلاح جریان ، باتری 9 ولت ، ترانزیستور BC547 و یک وزوز 9 ولت/6V.پیروی دقیق به نمودار مدار ، اتصالات مناسب را تضمین می کند.

عملیات مدار

• مدار با استفاده از ترانسفورماتور برای تغییر سطح ولتاژ AC به منبع تغذیه اصلی پیوند می یابد.

• فرآیند اصلاح توسط دیودهای D1 آغاز می شود و به دنبال آن اثر هموار سازی خازن C1 ، عملکرد مؤلفه پایدار را حفظ می کند.

• حاکم بر عملکرد زنگ هشدار تعامل بین ترانزیستور Q1 و تریستور TR1 است.

• هنگامی که سیستم فعال است ، Q1 ولتاژ را به دروازه تریستور زیر سطح فعال سازی حفظ می کند و زنگ هشدار را ساکت می کند.

پس از قطع برق ، باتری 9 ولت قدم می گذارد و نقش عمده ای را ایفا می کند.این یک تعصب از طریق D3 اعمال می شود ، که تریستور را آغاز می کند ، و متعاقباً زنگ خطر فعال می شود.برای متوقف کردن و آماده سازی سیستم برای استفاده بعدی ، یک تنظیم مجدد دستی با جدا کردن کوتاه باتری با سوئیچ مرتبط با تریستور حاصل می شود.این مدار را به حالت آماده به کار باز می گرداند ، برای افت قدرت بعدی آماده است.

جوانب مثبت و منفی

جوانب

دیود 1N4007 برای مدیریت جریان های قابل توجه قابل توجه ذکر شده است و باعث می شود که در مدارهای مواجهه با سنبله های ولتاژ بالا استفاده شود.محکم بودن آن در دمای بالا ، آن را برای شرایط چالش برانگیز مناسب می کند ، از قابلیت اطمینان و عملکرد بی بدیل در شرایط سخت اطمینان می یابد.این دیود از نظر اقتصادی مطلوب است و یک تعادل مفید برای عملکرد را بدون سازش ارائه می دهد.افت ولتاژ کم رو به جلو باعث افزایش بهره وری انرژی ، به ویژه در کاربردهای منبع تغذیه ، و تشویق مصرف انرژی پایدار می شود.ظرفیت رسیدگی به جریانهای افزایشی بالا به جلو ، مقاومت بیشتری در برابر اختلالات الکتریکی ناگهانی فراهم می کند.علاوه بر این ، نشت کم و جریان معکوس آن در حفظ یکپارچگی مدار با جلوگیری از جریان پیش بینی نشده جریان مهم است.رعایت استانداردهای ROHS و بدون PB آن را با هنجارهای تنظیم کننده محیط زیست هماهنگ می کند.در فرآیند انتخاب مؤلفه برای طرح ها ، 1N4007 غالباً برای ترکیب قیمت مناسب و توانایی فنی خود متمایز است.

منفی

اگرچه مفید است ، دیود 1N4007 با برخی محدودیت ها همراه است.قابلیت ولتاژ معکوس محدود آن ممکن است کاربرد آن را در مدارهای لازم برای استقامت ولتاژ بیشتر محدود کند و شما را به سمت در نظر گرفتن دیودهای جایگزین در چنین سناریوها سوق دهد.جریان پایین تر می تواند مانعی در برنامه های کاربردی باشد که خواستار جریان های بیشتری برای عملکرد قابل اعتماد هستند و برای برآورده کردن این خواسته ها نیاز به تعدیل فکر کردن دارند.نگرانی های مربوط به اتلاف قدرت ممکن است بر مدیریت حرارتی در محیط های محدود یا حساس به گرما تأثیر بگذارد ، و از استراتژی های جامع طراحی برای کاهش گرمای بیش از حد و طولانی شدن عمر عملیاتی حمایت می کند.در حالی که جریان نشت معکوس جزئی است ، می تواند مدارهای با دقت بالا را به چالش بکشد که در آن دقت در هر میکروپ پویا باشد و نیاز به آزمایش و تأیید دقیق دارد.با توجه به این محدودیت ها ، بررسی اجزای جایگزین یا تکمیلی ممکن است برای تحقق اهداف طراحی هدفمند ضمن حفظ وفاداری عملکرد مفید باشد.انتخاب مؤلفه های مناسب شامل یک عمل ظریف برای دستکاری این متغیرها برای اطمینان از عملکرد و قابلیت اطمینان در طول زندگی دستگاه است.

برنامه های دیود 1N4007

تحولات AC به DC

دیود 1N4007 نقش مهمی در تبدیل AC به DC در منبع تغذیه که برای دستگاه های الکترونیکی بی شماری اساسی است ، نقش مهمی دارد.در زمینه های متنوع به کار می رود ، از آن برای فرآیندهای اصلاح در منبع تغذیه ، مبدل ها و اینورترها استفاده می شود.با انتقال ماهر ورودی های AC به خروجی های DC پایدار ، تحویل قدرت قابل اعتماد به مدارهای الکترونیکی را تقویت می کند.این تبدیل قابلیت اطمینان دستگاه ، بهینه سازی عملکرد و محافظت از مدارهای الکترونیکی آنها را غنی می کند.

حفاظت و نظارت ولتاژ

علاوه بر قابلیت های تحول آمیز ، 1N4007 مکانیسم های محافظت را تقویت می کند و تنظیم ولتاژ را مدیریت می کند.این امر به طور مؤثر مانع از سنبله های ولتاژ مضر می شود و به عنوان یک نگهبان برای مدارهای منطق دیجیتال عمل می کند.این عملکرد دیود در جلوگیری از افزایش ولتاژ برای حفظ یکپارچگی و عملکرد اجزای حساس فعال است.سهم آن به تنظیم ولتاژ در آداپتورها ، شارژرهای باتری و تنظیم کننده ها گسترش می یابد و کاربرد گسترده آن را در مدار معاصر نشان می دهد.

توابع سازگار در زمینه های متنوع

سازگاری 1N4007 از طریق اشتغال آن به عنوان یک دیود برگشتی تجلی می یابد و امکان چرخش فعلی را فراهم می کند ، از این رو از سنبله های ولتاژ در بارهای القایی جلوگیری می کند.این نقش های ابزاری را در یکسو کننده های نیمه موج و کامل موج ، برای مدیریت سیستم باتری و تخریب سیگنال ایفا می کند.در برنامه هایی مانند کنترل موتور و ضرب ولتاژ ، دیود به طرز ماهرانه ای سطح ولتاژ را تعدیل می کند و از انتقال انرژی کارآمد اطمینان می دهد.تطبیق پذیری آن در ظرفیت خود برای رسیدگی به الزامات الکتریکی مختلف مشهود است.

خودرو و روشنایی

در بخش خودرو ، 1N4007 برای تبدیل DC به DC و محافظت از چارچوب های الکتریکی پیچیده و اطمینان از توزیع قدرت قوی ، مؤثر است.استفاده از آن در تنظیم روشنایی ، ظرفیت آن برای مدیریت جریان الکتریکی و حفظ عملکرد اوج در تنظیمات روشنایی را نشان می دهد ، بیشتر در مواردی که روشنایی پایدار جدی است.

برگه داده PDF

برگه داده های 1N4007:

1N4001-4007 Datasheet.pdf
