راهنمای جامع برای تست های تست: ابزارها و تکنیک های تأیید سیستم دیجیتال

این راهنما به بررسی Benches Test ، ابزاری اصلی برای اعتبار سنجی نرم افزار می پردازد که شرایط را برای آزمایش ورودی ها و تأیید خروجی ها شبیه سازی می کند.تست های تست در شناسایی اشکالات در اوایل توسعه ، بهبود قابلیت اطمینان نرم افزار نقش دارند.این مقاله با مثال های عملی و بینش ، کاربردهای آنها ، تکنیک ها و اهمیت آنها را در ساخت سیستم های دیجیتال قوی و کارآمد برجسته می کند.

کاتالوگ

نقش تست های تست در اعتبار سنجی سیستم دیجیتال

یک تست تست یک مؤلفه در فرآیند اعتبار سنجی سیستم دیجیتال است.این صرفاً ابزاری برای تولید ورودی و تأیید خروجی ها نیست ، بلکه به عنوان یک چارچوب جامع عمل می کند که شرایط را برای ارزیابی قابلیت اطمینان ، عملکرد و رفتار سیستم های دیجیتال قبل از استقرار در این زمینه شبیه سازی می کند.با ایجاد محیط های کنترل شده به سیستم های تست استرس با طیف گسترده ای از سناریوهای ورودی ، Testbenches به شما کمک می کند تا مدت ها قبل از تولید سیستم ، نقص های بالقوه طراحی را در اوایل چرخه توسعه شناسایی کنید.این تشخیص اولیه اشکالات و آسیب پذیری ها برای کاهش خطاهای پرهزینه ، اطمینان از رعایت مشخصات عملکرد و بهبود قابلیت اطمینان کلی سیستم مورد نیاز است.

علاوه بر تأیید صحت پاسخ های سیستم ، تست های تست در ارزیابی موارد لبه ، مشکلات زمان بندی و مکانیسم های انتقال خطا نقش دارند و اطمینان حاصل می کنند که سیستم حتی در شرایط شدید یا غیر منتظره می تواند به درستی کار کند.از طریق آزمایش و شبیه سازی خودکار ، تست های تست با اجازه آزمایش تکراری بدون مداخله دستی ، به کیفیت نرم افزار بالاتر ، بهبود عملکرد و چرخه توسعه کوتاه تر کمک می کنند.آنها به عنوان محافظت در برابر شکست هایی که می توانند پس از استقرار رخ دهند ، اطمینان حاصل می کنند که از استحکام و قابلیت اطمینان سیستم های دیجیتال اطمینان حاصل می کنند.

مؤلفه های اصلی یک تست تست و عملکرد آنها

برای درک بهتر نحوه عملکرد تست ها ، مهم است که اجزای مؤثر در آنها را کشف کنید.یک تست تست خوب با مدیریت دو کار اصلی کار می کند: تولید ورودی (محرک) و تأیید خروجی ها.بیایید هر مؤلفه را با جزئیات بررسی کنیم.

تولید محرک

تولید محرک شامل ایجاد مجموعه ای از سیگنال های ورودی است که شرایط را برای آزمایش رفتار یک سیستم دیجیتال شبیه سازی می کند.این ورودی ها باید هم دقیق و هم واقع بینانه باشند تا اطمینان حاصل شود که سیستم در معرض سناریوهای مختلفی قرار دارد که ممکن است در عمل با آن روبرو شود.یک ماژول RAM اساسی را به عنوان نمونه در نظر بگیرید.Testbench باید ورودی های خاصی را به ماژول عرضه کند و خروجی های آن را رعایت کند تا اطمینان حاصل شود که همانطور که انتظار می رود رفتار کند.ورودی های کلیدی برای یک ماژول RAM به طور معمول شامل موارد زیر است:

• CLK (ساعت): زمان بندی سیستم را هدایت می کند.

• ADDR (آدرس): مشخص می کند که به کدام مکان داده دسترسی پیدا می کند.

• wen (نوشتن فعال): کنترل می کند که آیا داده ها به حافظه نوشته شده است.

• داده ها: اطلاعات واقعی که به ماژول نوشته شده است.

خروجی که به عنوان DataOut شناخته می شود ، نتیجه عملیات داخلی ماژول را نشان می دهد.با نگارش دقیق نحوه تحویل این ورودی ها و نظارت بر DataOut ، می توانید تأیید کنید که سیستم به درستی تحت سناریوهای مختلف انجام می شود.به تولید محرک به عنوان ایجاد سناریوی آزمایش در یک آزمایشگاه فکر کنید.درست همانطور که دانشمندان با دقت شرایط را برای مشاهده واکنشهای شیمیایی کنترل می کنند ، طراحان دیجیتال برای مشاهده نحوه پاسخ یک سیستم ، ورودی های دقیقی را انجام می دهند.

تأیید خروجی

تأیید خروجی فرآیند بررسی این است که خروجی های واقعی سیستم با نتایج مورد انتظار مطابقت دارد.این مرحله در ابتلا به خطاها در اوایل قبل از تکامل در مسائل بزرگتر بسیار مهم است.برخی دیگر از تأیید خروجی برای تأیید اینکه سیستم عملکرد مورد نظر خود را برآورده می کند ، استفاده می کنند و در شرایط مختلف به طور مداوم عمل می کنند.تأیید خروجی شامل هر دو چک خودکار و دستی است.به عنوان مثال:

• ابزارهای تأیید خودکار: ابزارهایی مانند ModelSIM و کوارتوس امکان آزمایش خودکار را فراهم می کنند ، جایی که خروجی سیستم با نتایج مورد انتظار مقایسه می شود.این روند تأیید را سرعت می بخشد و خطا را کاهش می دهد.

• تأیید دستی (اختیاری): برای سناریوهای پیچیده تر ، بررسی های دستی ممکن است برای اطمینان از پوشش موارد خاص لبه لازم باشد.

ابزارها و تکنیک های اجرای Testbench

کوارتوس: شبیه سازی ورودی/خروجی بصری

کوارتوس یک رابط گرافیکی را فراهم می کند که از نظر بصری ورودی ها را ترتیب داده و خروجی ها را مشاهده می کند.این روش می تواند برای مبتدیان یا برای سیستمهایی که نیاز به رویکرد بصری بیشتری دارند ، مفید باشد.کوارتوس با اجازه تعامل با یک شبیه سازی از طریق یک محیط گرافیکی ، به تغییر شکل رابطه بین ورودی ها و خروجی ها کمک می کند ، و درک نحوه رفتار یک سیستم دیجیتال به موقع را آسان تر می کند.یکی از نقاط قوت اصلی کوارتوس این است که برای مبتدیان ایده آل است.رابط بصری و بصری آن روشی ساده برای دیدن چگونگی تأثیر ورودی ها بر خروجی ها بدون نیاز به اسکریپت گسترده یا دانش برنامه نویسی فراهم می کند.بازخوردی که ارائه می دهد به درک راحت تر رفتار مدارها کمک می کند و آن را به ابزاری مفید برای طراحی سیستم های جدید در دیجیتال تبدیل می کند.با این حال ، کوارتوس محدودیت های خود را دارد.تنظیم شبیه سازی ها در کوارتوس می تواند بسیار وقت گیر باشد ، به ویژه برای طرح های پیچیده تر.این ابزار در مقایسه با ابزارهای شبیه سازی مبتنی بر برنامه نویسی ، انعطاف پذیر کمتری است ، که می تواند گزینه های سفارشی سازی و اتوماسیون بیشتری را ارائه دهد.برای کار بر روی سیستم های در مقیاس بزرگ یا بسیار دقیق ، این عدم انعطاف پذیری ممکن است یک چالش را ایجاد کند.

ModelSIM: شبیه سازی مبتنی بر متن با استفاده از اسکریپت

ModelSIM با اولویت بندی ورودی مبتنی بر متن از طریق برنامه نویسی ، رویکرد متفاوتی برای شبیه سازی می گیرد.به جای تنظیم بصری ورودی ها و خروجی ها ، سناریوهای تست را با استفاده از اسکریپت های Verilog (.V) یا VHDL (.VHD) ایجاد کنید.این روش دقت و کنترل بیشتری را ارائه می دهد.به جای تکیه بر یک رابط گرافیکی ، شما تعریف می کنید که چگونه سیستم باید از طریق اسکریپت های دقیق آزمایش شود و امکان سفارشی سازی و اتوماسیون بیشتر در فرآیند شبیه سازی را فراهم می کند.یکی از نقاط قوت اصلی ModelIm ، انعطاف پذیری است که ارائه می دهد.با استفاده از اسکریپت ها ، شما کنترل بیشتری بر سناریوهای تست دارید و به آنها امکان ایجاد شبیه سازی های پیچیده و دقیق را می دهید.هنگامی که یک طراح با نحو و گردش کار آشنا شد ، تنظیم شبیه سازی ها می تواند در مقایسه با استفاده از ابزارهای گرافیکی مانند کوارتوس بسیار سریعتر باشد.توانایی استفاده مجدد و اصلاح اسکریپت ها همچنین به کارآیی آن ، به ویژه در پروژه های بزرگتر می افزاید.با این حال ، رویکرد مبتنی بر متن از ModelSIM با محدودیت های خاصی همراه است.این نیاز به درک کاملی از نحو Verilog یا VHDL دارد ، که ممکن است برای مبتدیانی که با زبانهای توضیحات سخت افزاری ناآشنا هستند ، چالشی باشد.در نتیجه ، ModelSIM در مقایسه با ابزارهای شبیه سازی بصری بیشتر منحنی یادگیری تندتر دارد.کاربران جدید ممکن است شروع کار را دشوار کنند ، اما با تمرین ، دقت و انعطاف پذیری ارائه شده توسط برنامه نویسی می تواند به یک دارایی ارزشمند تبدیل شود.

تئوری و عمل پل در تأیید

تست های تست با شبیه سازی نحوه رفتار یک سیستم دیجیتال در شرایط مختلف ، از جمله موارد لبه و ورودی های غیر منتظره ، به عنوان پلی بین طرح های نظری و برنامه های کاربردی خدمت می کنند.در طراحی دیجیتال ، پیش بینی چگونگی عملکرد یک سیستم در عمل فقط بر اساس مدلهای نظری اغلب دشوار است.تست های تست این شکاف را با این امکان که به شما اجازه می دهد فراتر از مفاهیم طراحی انتزاعی حرکت کرده و رفتار یک سیستم را در یک محیط کنترل شده و شبیه سازی شده ارزیابی کنید.یکی از مهمترین مزایای استفاده از ابزارهای شبیه سازی در تست های تست ، بازخورد فوری است که در هنگام اشکال زدایی ارائه می دهند.ابزارهایی مانند Multisim یا ModelSim بازنمودهای بصری از رفتار سیستم را ارائه می دهند ، نشان می دهد که چگونه تغییرات در ورودی ها با گذشت زمان تأثیر می گذارد.این بازخورد شما را قادر می سازد تا سریعتر مسائل را مشخص کنید ، خطاهای ردیابی را به علت اصلی آنها برگردانید و طرح های آنها را مطابق با آن تنظیم کنید.به عنوان مثال ، اگر یک سیستم نتواند محدودیت های زمان بندی را برآورده کند یا تحت توالی های ورودی خاص رفتار غیر منتظره ای داشته باشد ، یک تست تست می تواند بلافاصله ، مدتها قبل از ساخت سیستم ، این نقص ها را برجسته کند.با شناسایی مسائل در اوایل چرخه طراحی ، تست های تست نیاز به کار مجدد گران و نمونه سازی فیزیکی را کاهش می دهد و روند تأیید را ساده تر می کند.این اعتبارسنجی در مراحل اولیه به اطمینان حاصل می شود که سیستم های دیجیتالی هم از نظر عملکردی صحیح هستند و هم در برابر شرایط ، آنها را قابل اطمینان تر و کاهش خطر خرابی پس از استقرار می کند.به این ترتیب ، تست های تست به عنوان ابزاری عملی برای تبدیل طرح های نظری به قوی عمل می کنند.

معماری پیشرفته تست تست

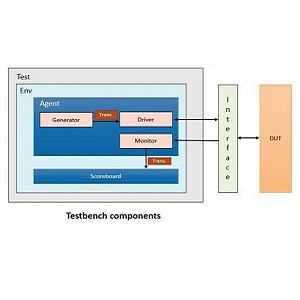

تست های پیشرفته تست با استفاده از اجزای اضافی برای مدیریت سیستم های پیچیده فراتر از آزمایش ورودی-خروجی ساده هستند.یک تست استاندارد شامل سه بخش کلیدی است: الف مولد محرک برای ایجاد سیگنال های ورودی ، a طراحی تحت آزمون (DUT)، که سخت افزار واقعی در حال آزمایش است ، و مانیتور خروجی این خروجی ها را در برابر نتایج مورد انتظار بررسی می کند.این مؤلفه ها برای اطمینان از تأیید دقیق تر و دقیق تر از طرح های دیجیتال با هم کار می کنند.

بهبود صحت تست Bench شامل استفاده از تکنیک هایی است که یک طراحی را تضمین می کند که در سناریوهای مختلف قابل اعتماد است. آزمایش تصادفی الگوهای ورودی غیرقابل پیش بینی را برای تأیید ثبات سیستم در شرایط مختلف معرفی می کند. تست مورد لبه تمرکز بر موقعیت های مرزی که در آن سیستم به احتمال زیاد با خطا روبرو می شود.در آخر ، تست رگرسیون شامل آزمایش های مجدد پس از تغییر برای تأیید اینکه هیچ مسئله جدیدی معرفی نشده است ، اطمینان حاصل می کند که سیستم با گذشت زمان ثابت و بدون خطا باقی می ماند.

میزهای تست اسکریپت

برای ایجاد میزهای تست کارآمد و قابل اعتماد در Verilog یا VHDL ، بهترین روشهای اصلی را دنبال کنید.ساده را شروع کنید ، سپس با آزمایش عملکردهای اساسی ابتدا گسترش دهید و به تدریج سناریوهای پیچیده تری اضافه کنید.با توضیح واضح هر بخش ، از نظرات و مستندات استفاده کنید تا اسکریپت های خود را آسان تر و حفظ کنید.در آخر ، در صورت امکان برای صرفه جویی در وقت و کاهش خطاها با استفاده از حلقه ها و توابع برای انجام وظایف تکراری و الگوهای ورودی ، خودکار کنید.
