راهنمای جامع برای دیود SS34 Schottky: Pinout ، مشخصات ، جزئیات مدار و موارد استفاده

دیودهای شوتکی ، که به دلیل بهره وری و از دست دادن کم مصرف آنها جشن گرفته می شوند ، در طراحی الکترونیکی مدرن ضروری هستند.دیود SS34 Schottky از طراحی جمع و جور سطح خود و مدیریت حرارتی استثنایی استفاده می کند.عملکرد دیود SS34 به طور گسترده در برنامه هایی مانند محافظت از قطبیت معکوس ، مبدل های DC/DC و مدارهای با فرکانس بالا مورد استفاده قرار می گیرد.در این مقاله به بررسی ویژگی های منحصر به فرد دیود SS34 ، از جمله پیکربندی پین ، مشخصات و نقش آن در بهینه سازی سیستم های الکترونیکی ، ارائه بینش های ارزشمندی برای شما که به دنبال راه حل های قابل اعتماد و کارآمد است.

کاتالوگ

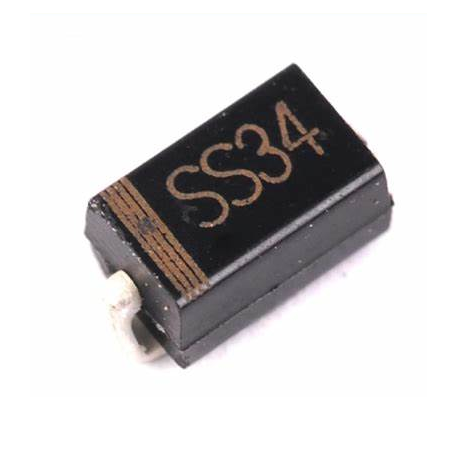

نمای کلی دیود SS34 Schottky

در SS34 دیود Schottky به دلیل طراحی جمع و جور و سطح نصب شده با تأکید بر سرعت سوئیچینگ شگفت آور سریع ، قطره ولتاژ حداقل به جلو و توانایی کنترل جریان قابل توجهی به جلو مشهور است.در هسته ساخت آن یک رابط فلزی-هادی است که توسط یک حلقه نگهبان تقویت شده است ، که برای مقاومت در برابر فشارهای مکانیکی با شعور ساخته شده است.پیکربندی پا با پیوند کلیپ از دیود مقاومت الکتریکی را کاهش داده و مدیریت حرارتی را تقویت می کند ، قابلیت های جریان بالا را ارتقا می بخشد و باعث افزایش کارایی کلی عملیاتی می شود.این خصوصیات ، دیود SS34 را به گزینه ای مطلوب برای اصلاح ثانویه ، محافظت از قطبیت معکوس ، آزاد شدن و استفاده در مبدل های DC/DC تبدیل می کند.

یک ویژگی قابل توجه از دیود SS34 سرعت سوئیچینگ چشمگیر آن در مقایسه با دیودهای استاندارد است.این ویژگی ذاتی به ویژه در مدارهای سوئیچینگ با فرکانس بالا مفید است.شما اغلب می توانید نه تنها مزیت ولتاژ پایین رو به جلو ، بلکه همچنین چگونگی تعویض سرعت با نتایج عملکرد ، به ویژه در واحدهای منبع تغذیه که در آن کارایی نقش کلیدی دارد ، در نظر بگیرید.

برای ادغام استراتژیک دیود SS34 با توجه به نیازهای کاربردی ، درک مطلب از اصول عملیاتی آن مفید است.شما می توانید با استفاده از دیود در شرایطی که افزایش کارایی و قابلیت اطمینان بی بدیل حاکم است ، موفقیت چشمگیر را تحقق بخشید.یک نمونه بارز استفاده از آن در محافظت از قطبیت معکوس است ، که نشان دهنده ظرفیت دیود برای تحمل حالتهای گذرا بدون آسیب است و از این طریق اجزای پویا را حفظ می کند.

پیکربندی پین

شماره پین	نام پین	شرح
پین 1	آنه	این پین اجازه جریان جریان را می دهد.
پین 2	کاتب	جریان جریان از طریق این پین خارج می شود.

ویژگی ها و جزئیات

ویژگی	مشخصات
نوع	دیود سد قدرت Schottky
پایانه ها	2
انواع بسته بندی	do-214aa ، smc do-214ab
سازنده	ارباب
جریان به جلو (if)	3a
جریان معکوس (IR)	0.5 میلی متر
حداکثر ولتاژ رو به جلو (VF)	0.5 ولت در 3a
ولتاژ مسدود کننده DC (حداکثر)	40 ولت
ولتاژ معکوس (حداکثر)	40 ولت
ولتاژ RMS (حداکثر)	28 ولت
افت ولتاژ رو به جلو	22 ولت
جریان اوج افزایش	100a
دمای عملیاتی	-65 درجه سانتیگراد تا +150 درجه سانتیگراد
حلقه نگهبان	برای محافظت از ولتاژ استفاده می شود
از دست دادن قدرت	کم
کارایی	عالی
افت ولتاژ رو به جلو	کم
ظرفیت افزایشی	عالی
جریان افزایش اوج رو به جلو	100a
میزان تغییر ولتاژ (DV/DT)	10،000 ولت/میکرومتر

مدل های معادل و جایگزین

متناسب

• 1N5822

طرف دیگر

• SS33

• 1N5822

• SS32

• SS35

• 1N4733a

• 1N4148

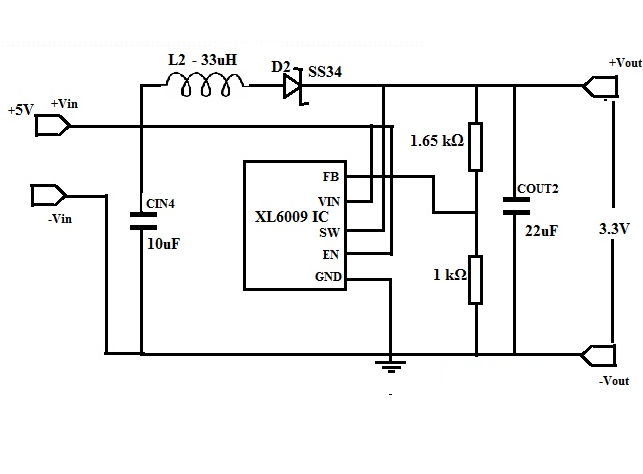

ساخت مبدل 5 ولت تا 3.3 ولت DC-DC با XL6009 و SS34

دستگاه های الکترونیکی مدرن مانند سنسورها و مدارهای یکپارچه اغلب با عرضه DC 3.3 ولت رشد می کنند.ادغام اینها در سیستم هایی با استفاده از منبع 5 ولت یا بالاتر ، نیاز به یک مبدل گام به پایین یا تقویت کننده برای مخلوط کردن یکپارچه دارد.در اینجا ، ما با استفاده از تنظیم کننده سوئیچینگ XL6009 ، ایجاد یک مبدل تقویت کننده 5 ولت تا 3.3 ولت DC-DC را بررسی می کنیم و باعث تقویت سازگاری در سیستم های همه کاره می شود.

برای ساخت این مبدل ، به:

• مدار مجتمع XL6009

• سلف 33UH

• دیود SS34 Schottky

• خازن با رتبه 22UF و 10UF

• دو مقاومت در 1.65 kΩ و 1 kΩ برای حلقه بازخورد

این مؤلفه ها ، هنگامی که مطابق شماتیک ترتیب داده می شوند ، از تحول ولتاژ مؤثر اطمینان می دهند.

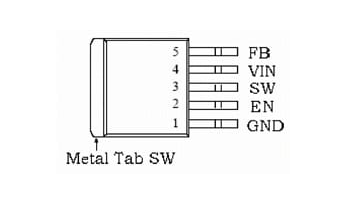

پویایی عملیاتی

شماره پین	نام پین	شرح
1	GND	این یک پین زمین است.
2	در	پین را فعال کنید: هنگامی که کم ، دستگاه خاموش می شود.وقتی زیاد است ، دستگاه روشن می شود.
3	رفیق	پین خروجی سوئیچ برق.
4	وین	پین ولتاژ را تأمین کنید.
5	FB	پین بازخورد: ولتاژ خروجی را تشخیص داده و آن را تنظیم می کند از طریق یک شبکه تقسیم کننده مقاومت خارجی.

مبدل های تقویت شده مانند XL6009 ، که در این مجموعه استفاده شده است ، یک دروازه استقبال برای کسانی است که وارد دامنه الکترونیک برق می شوند.برگه فلزی داخلی مبدل به طور ایمن به پین ​​سوئیچینگ متصل می شود و باعث تقویت قابلیت اطمینان عملیاتی می شود.XL6009 در محدوده ورودی 5 ولت تا 32 ولت عمل می کند ، با فرکانس 400 کیلوهرتز سوئیچ می شود و می تواند جریان های خروجی را تا 4A تأمین کند.ظرافت طراحی آن توسط دیود SS34 Schottky ، که بهره وری قابل توجه و پاسخ سریع را ارائه می دهد ، به صفات طبیعی یکسو کننده شوتکی نسبت داده می شود.این دیود یک قطره ولتاژ حداقل به جلو را تضمین می کند ، و به طور مؤثر جریان تا 3A را با افت 0.5 ولت مدیریت می کند.

حلقه بازخورد ، با مقاومت در برابر R5 و R6 ، باید برای عملکرد اوج مبدل تنظیم شود.ولتاژ خروجی ، با عنوان VO ، می تواند از معادله VO = 1.25 (1+R5/R6) حاصل شود.با رفع R6 در 1 KΩ ، R5 روی 1.65 KΩ تنظیم شده است.این پیکربندی دقیق از حفاظت حرارتی قوی پشتیبانی می کند و راندمان چشمگیر 94 ٪ مبدل را حفظ می کند ، و ضرورت انتخاب دقیق مؤلفه ها و تنظیم عملکرد برتر در کارهای تبدیل ولتاژ DC-DC را برجسته می کند.

جوانب مثبت و منفی

جوانب

دیود SS34 Schottky به دلیل بهره وری قابل توجه و قابلیت های سوئیچینگ سریع ، در الکترونیک قدردانی می کند.در سناریوهای با فرکانس بالا ، این خصوصیات به کاهش تلفات برق کمک می کند و از این طریق عملکرد کلی مدار را تقویت می کند.سهولت اجرای آن در ساده سازی طراحی مدار کمک می کند.علاوه بر این ، ظرفیت جریان افزایشی دیود یک واکنش قابل اعتماد به سنبله های ولتاژ گذرا ارائه می دهد.این ویژگی ها در ساخت طرح های جمع و جور و قابل اعتماد ، که از طریق نمونه های عملی در ماژول های منبع تغذیه نشان داده می شود ، مفید است ، جایی که کارآیی به یک عامل تعیین کننده تبدیل می شود.

ظرفیت جریان جریان دیود SS34 Schottky مقدار خود را در محیط های مستعد افزایش ولتاژ ناگهانی نشان می دهد ، مانند موارد موجود در الکترونیک خودرو.تجربیات نشان می دهد که مدیریت افزایش ماهر می تواند طول عمر اجزای الکترونیکی را گسترش دهد ، که متعاقباً هزینه های نگهداری را کاهش داده و قابلیت اطمینان را افزایش می دهد.شما اغلب می توانید تأکید کنید که چگونه اجرای روشهای حفاظت از افزایش در اطراف دیودهای شوتکی می تواند از آسیب بالقوه مدار جلوگیری کند.

منفی

علیرغم فواید آن ، دیود SS34 Schottky بدون چالش های آن نیست.یک مسئله برجسته از جریان معکوس بیشتر و نشت بالقوه در شرایط ولتاژ معکوس ناشی می شود.این از محل اتصال فلزی-هادی استفاده می شود ، و به طور بالقوه دقت در مدارها را به دلیل تلفات کارایی کاهش می دهد.راه حل های متداول بر ادغام اجزای اضافی مانند شبکه های مقاومت ، برای اتلاف کارآمد جریان های نشت متمرکز است.علاوه بر این ، حداکثر ولتاژ معکوس حداکثر دیود برای جلوگیری از موقعیت های معکوس معکوس ، نیاز به انتخاب کامل کاربردی دارد.

شما اغلب می توانید هنگام انتخاب دیود SS34 Schottky ، از ارزیابی دقیق محیط های کاربردی دفاع کنید و هم از مزایا و هم محدودیت های آن استفاده کنید.با تراز کردن ویژگی های آن با تقاضای خاص یک مدار ، عملکرد را می توان بهینه سازی کرد و ضمن به حداقل رساندن معایب احتمالی.این بینش پیشرفته نشان دهنده تخصص صنعت گسترده تر است ، جایی که انتخاب مؤلفه استراتژیک نقش پویا در ساخت سیستم های کارآمد و قابل اعتماد دارد.

برنامه های دیود SS34 Schottky

دیودهای SS34 Schottky نقش مهمی در حوزه های مختلف فناوری دارند.این مؤلفه ها با جلوگیری از قطبیت معکوس و مدیریت دقیق جریان جریان با راندمان قابل توجه ، محافظت از مدار را بالا می برند.استقرار گسترده آنها در اینورترهای با فرکانس بالا بر تسهیل آنها در تعویض سریع تأکید می کند ، به لطف افت ولتاژ به جلو و بازیابی سریع.هنگامی که نوبت به اصلاح ثانویه ، محافظت از قطبیت و آزاد شدن می رسد ، این دیودها با کاهش از دست دادن قدرت خود برتری دارند و باعث افزایش طرح های سیستم آگاهی از انرژی می شوند.

مبدل ها و اینورترهای DC-DC

دیودهای SS34 Schottky جایگاه قابل توجهی در اینورترهای با فرکانس بالا با ولتاژ پایین و مبدل های DC-DC دارند.آنها انتقال ولتاژ صاف را ارائه می دهند ، و اطمینان از افزایش کارآمد تبدیل قدرت می کنند.دیودهای شوتکی با جایگزینی دیودهای سنتی سیلیکون در مدارهای باک/تقویت ، مزایای قابل توجهی مانند افت ولتاژ پایین و افزایش کارآیی سیستم را ارائه می دهند.این خصوصیات بیشتر برای طراحی دستگاه های جمع و جور و قابل حمل لذت بخش است ، جایی که کنترل خروجی گرما و صرفه جویی در مصرف انرژی اولویت دارد.

SMP و روشنایی

دیودهای Schottky به طور قابل توجهی عملکرد دستگاه های موجود در منبع تغذیه حالت سوئیچ (SMP) ، آداپتورها و دنیای روشنایی را تقویت می کنند.ظرفیت آنها برای اداره جریانهای بزرگ ضمن حفظ ولتاژ به جلو ، قابلیت اطمینان دستگاه و بهره وری را افزایش می دهد - ویژگی هایی که در هر دو الکترونیک مصرفی و زمینه های صنعتی طنین انداز است.به عنوان مثال ، در راه حل های روشنایی LED ، دیودهای شوتکی از خروجی نور مداوم و کاهش تأثیر حرارتی پشتیبانی می کنند و بر نقش آنها در حفظ تنظیم فعلی و دوام طولانی مدت تأکید می کنند.
