راهنمای جامع درایور ترانسفورماتور SN6505BDBVR

SN6505BDBVR چیزی بیش از یک راننده ترانسفورماتور نیست.این نشان دهنده سنگ بنای طراحی منبع تغذیه مدرن است.با مشخصات قوی و ویژگی های نوآورانه ، چالش های دستیابی به راندمان بالا ، سر و صدای کم و عملکرد قابل اعتماد در الکترونیک جمع و جور را برطرف می کند.این مقاله به پارامترهای فنی SN6505BDBVR ، پیکربندی PIN و برنامه های کاربردی عملی می پردازد و یک راهنمای جامع را برای شما ارائه می دهد تا بتوانید از قابلیت های آن استفاده کنید.این مقاله با کاوش در موارد استفاده واقعی ، گزینه ها و بینش های عملیاتی ، شما را به دانش برای بهینه سازی طرح های خود و اطمینان از ادغام یکپارچه مجهز می کند.

کاتالوگ

چاک

مدل CAD

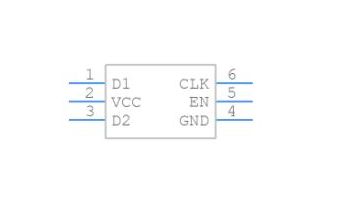

نماد

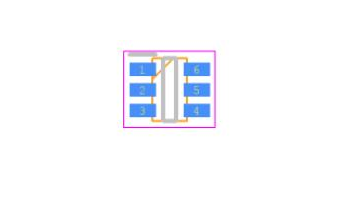

ردپای

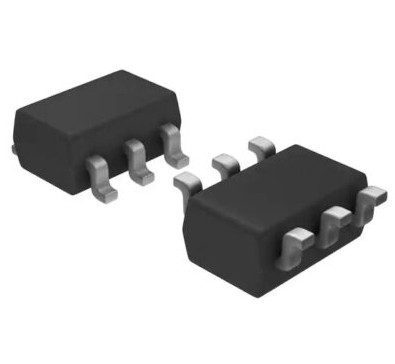

مدل سه بعدی

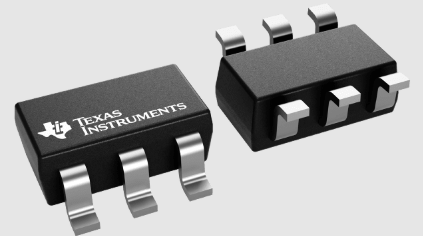

نمای کلی SN6505BDBVR

در sn6505bdbvr یک جهش تحول آمیز در فناوری درایور ترانسفورماتور ، که به دلیل توانایی آن در کاهش موثر نویز و مدیریت اختلالات الکترومغناطیسی شناخته شده است ، تجسم می کند.این ویژگی ها آن را فوق العاده برای استفاده در تنظیمات منبع تغذیه جدا شده جمع و جور قرار می دهد.طراحی پیشرفته آن از ترانسفورماتورهای با مشخصات پایین و میانه پشتیبانی می کند که در هنگام هدایت ولتاژ DC از 2.25 ولت تا 5 ولت هدایت می شوند.

در چشم انداز الکترونیکی امروز ، پیگیری راه حل های منبع تغذیه کوچکتر و کارآمدتر در حال تشدید است.SN6505BDBVR نقش اساسی در این پیشرفت دارد و قطعنامه هایی را ارائه می دهد که تعادل ظریف بین عملکرد بالا و فضای محدود را در خود جای می دهد.ظرفیت آن برای عملکرد تحت ولتاژ کم نه تنها به حفظ انرژی کمک می کند بلکه به طور قابل توجهی به افزایش کارایی سیستم های الکترونیکی جمع و جور کمک می کند.همانطور که توسط شما مشاهده شده است ، ادغام چنین مؤلفه هایی در مدارهای پیچیده ساده است و نیاز به حداقل شخصی سازی و تسهیل اجرای عملی آسان دارد.

عملکرد اصلی دستگاه توسط مجموعه ای از ویژگی های فنی تقویت می شود که هم کارآیی و هم قابلیت اطمینان را تقویت می کند.SN6505BDBVR با توانایی خود در به حداقل رساندن EMI ، تأمین انرژی تمیز و قابل اعتماد را تضمین می کند ، که ارزش خاصی را برای بخش های الکترونیکی ظریف در اختیار دارد.می توانید برجسته کنید که ماهیت قوی SN6505BDBVR در طول کار تشخیصی و نگهداری ، به عوارض کمتری کمک می کند ، در نهایت طول عمر و قابلیت اطمینان سیستم هایی را که از اجرای آن بهره می برند ، گسترش می دهد.

برنامه

قابلیت های همه کاره این مؤلفه در حوزه های مختلف کاربردی پیدا می کند ، به ویژه در سیستم هایی که نیاز به منبع تغذیه جدا شده دارند.این سیستم ها شامل واسطه هایی مانند CAN ، RS-485 ، RS-422 ، RS-232 ، SPI و I2C هستند.جداسازی در جلوگیری از حلقه های زمینی و حفظ یکپارچگی داده ها در بخش های سیستم متفاوت - یک عنصر که اغلب در راه حل های مهندسی به دلیل تأثیر احتمالی آن بر عملکرد و قابلیت اطمینان در اولویت قرار دارد ، کمک می کند.

راه حل های منبع تغذیه کم نویز

این مؤلفه ثابت می کند که بیشتر در محیط هایی که نیاز به حداقل سر و صدای دارند ، از جمله منبع تغذیه USB جدا شده مفید است.در زمین سیستم های الکترونیکی دقیق ، ویژگی های کم نویز برای جلوگیری از فساد داده و اندازه گیری نادرست ها فعال هستند.محیط های تولیدی با تکنولوژی بالا اغلب برای حفظ عملکرد بهینه و بدون اختلال به این صفات بستگی دارند.

پردازش و کنترل از راه دور

ارتباطات از راه دور و برنامه های کنترل فرآیند صنعتی مزایای قابل توجهی را از راه حل های منبع تغذیه منسجم به دست می آورند.این راه حل ها در شرایط متنوع ، ثبات و قابلیت اطمینان را بالا می برند و از تکنیک های سنتی فراتر می روند.درک عمیق از پویایی قدرت ، پیشرفت ها را در این بخش ها باز می کند و چارچوب های ارتباطات و کنترل قوی تر و انعطاف پذیر تری را تقویت می کند.

منبع تغذیه رادیویی و توزیع شده

در زمینه پویا توزیع رادیو و منبع تغذیه مرتبط ، راه حل های نوآورانه برای مقابله با تداخل و چالش های پایداری برق مورد نیاز است.ترکیب مؤلفه های حمایتی که عملکرد بدون وقفه را پرورش می دهند می توانند پیشرفت چشمگیر در کارآیی و پوشش سیستم های رادیویی را پیش ببرند.با طراحی ماهر ، دستاوردهای ظریف در وضوح سیگنال از طریق انتخاب مؤلفه استراتژیک آشکار می شود.

ابزارهای پزشکی و علمی

در دنیای ابزارهای پزشکی و دقیق ، دستیابی به دقت بالا ضمن اطمینان از ایمنی نهایی است.در اینجا ، منابع جدا شده متصل به سازها در محافظت از دستگاه ها و اپراتورهای آنها غالب هستند.تعادل هنری بین عملکرد و ایمنی ، شهادت برای طراحی و استفاده موفق در این بخش است.

راندمان عرضه رشته کم نویز

در سناریوهای مربوط به منابع رشته ای کم نویز ، این مؤلفه نقش مهمی در کاهش تداخل ناخواسته ایفا می کند ، بنابراین یکپارچگی برنامه نهایی را دست نخورده نگه می دارد.در این زمینه ها ، حتی تنظیمات دقیقه ای می تواند به طور قابل توجهی بر عملکرد کلی تأثیر بگذارد-بینشی که اغلب از تجربه کاربرد گسترده ای گرفته می شود.

جایگزین

• sn6505bdbvt

• SN6505BQDBVRQ1

• MAX253EUA-T

مربوط به طرح

معاینه عملیاتی SN6505BDBVR

SN6505 برای استفاده از توپولوژی فشار فشار برای رانندگی مبدل های جدا شده DC/DC با مهارت ساخته شده است.این پیکربندی برای بهینه سازی انتقال برق و کنترل نویز الکتریکی ، عامل پیامد در برنامه های تنظیم شده خوب است.این دستگاه با ترکیب یک نوسان ساز با کالیبراسیون دقیق و دروازه درایو ، قادر به تولید دو سیگنال خروجی مکمل است.این سیگنال ها برای عملکرد متناوب دو ترانزیستور ، ترویج هماهنگ سازی و کاهش خطر عوارض مربوط به همپوشانی ، یک موفقیت فنی ظریف اما عمیق.

غالب در عملکرد SN6505 نوسان ساز آن است ، یک مؤلفه اصلی که پارامترهای اصلی عملیاتی دستگاه را ایجاد می کند.این عنصر همراه با یک تقسیم فرکانس ، بر زمان و همگام سازی سیگنال های دروازه تأثیر می گذارد.این دوتایی نه تنها اثربخشی را در شرایط بار متنوع افزایش می دهد بلکه از پایداری تحت تقاضای سیستم نوسان پشتیبانی می کند.در کاربردهای واقعی ، عملکرد نوسان ساز قابل اعتماد تضمین می کند که دستگاه های مجهز به SN6505 در شرایط متنوع محیطی انعطاف پذیر هستند و این نشان دهنده درک عمیق تر از قابلیت اطمینان مهندسی تحت استرس است.

SN6505 یک منطق پیشرفته پیش از شکستن را برای جلوگیری از همپوشانی ترانزیستور ، یک چالش معمولی در مدیریت انرژی ادغام می کند.این مکانیسم تضمین می کند که یک ترانزیستور قبل از فعال شدن دیگری کاملاً خاموش است ، در نتیجه از وقوع مدارهای کوتاه و کاهش فشار مؤلفه کاهش می یابد.در زمینه های عملی ، چنین ویژگی ای باعث افزایش دوام و کارآیی سیستم های قدرت می شود و این بینش را که پیش بینی در طراحی در برابر عوارض احتمالی محافظت می کند ، در نتیجه محصولات ماندگار و قابل اعتماد تر محافظت می کند.

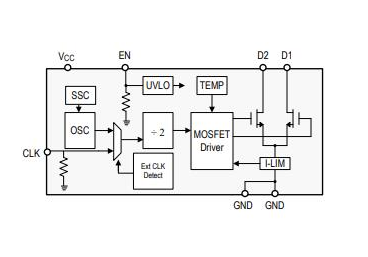

نمودار بلوک تابع

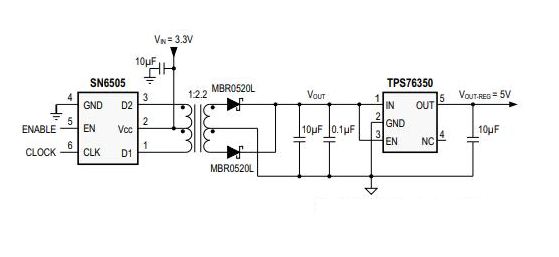

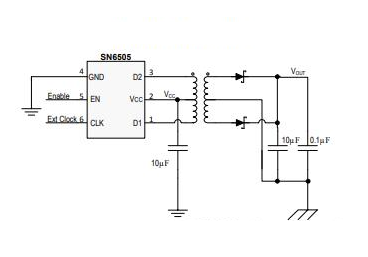

نمودار مدار مثال

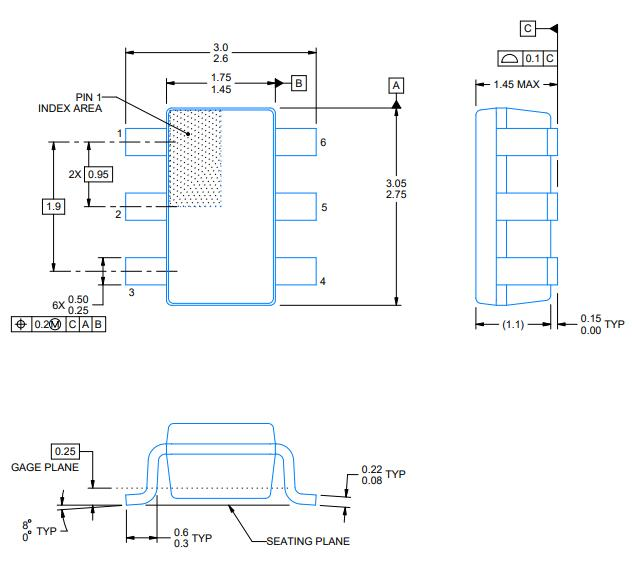

بسته بندی کردن

مشخصات فنی

نوع	پارامتر
وضعیت چرخه عمر	فعال (آخرین به روز شده: 3 روز پیش)
زمان سرب کارخانه	6 هفته
با آبکاری تماس بگیرید	طلا
سوار شدن	سطح سطح
نوع نصب	سطح سطح
بسته / مورد	SOT-23-6
تعداد پین	6
فرکانس تعویض	424 کیلوهرتز
دمای عملیاتی	-55 درجه سانتیگراد 125 درجه سانتیگراد
بسته بندی	نوار و حلقه (TR)
کد JESD-609	E4
کد pbfree	بله
وضعیت جزئی	فعال
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
تعداد خاتمه	6
کد ECCN	گوش 99
برنامه	ترانسفورماتور
ولتاژ - عرضه	2.25V ~ 5.5 ولت
موقعیت پایانه	دوگانه
فرم پایانه	بال بال
تعداد توابع	1
ولتاژ عرضه	5 ولت
زمین پایانی	0.95 میلی متر
شماره قسمت پایه	sn6505
تعداد خروجی ها	1
ولتاژ خروجی	16 ولت
نوع خروجی	قابل تنظیم
جریان خروجی حداکثر	1a
ولتاژ تأمین عملیاتی	5.5 ولت
جریان عملیاتی	1.56ma
عرضه اسمی	1.56ma
جریان خروجی	1a
حداقل ولتاژ ورودی	2.2 ولت
حداکثر ولتاژ ورودی	5.5 ولت
نوع IC رابط	مدار رابط
دمای محل اتصال حداکثر (TJ)	150 درجه سانتیگراد
دامنه دمای محیط زیاد	125 درجه سانتیگراد
قد	1.45 میلی متر
طول	2.9 میلی متر
عرض	1.6 میلی متر
ضخامت	1.2 میلی متر
وضعیت ROHS	سازگار با ROHS3
بدون رهبری	بدون رهبری

قطعات قابل مقایسه

شماره قطعه	sn6505bdbvr	MIC2009A-1YM6-TR	mic2005-0.8ym6-tr	LMR12010XMK/NOPB	MIC2009A-2YM6-TR
سازنده	سازهای تگزاس	فناوری میکروچیپ	فناوری میکروچیپ	سازهای تگزاس	فناوری میکروچیپ
بسته / مورد	SOT-23-6	SOT-23-6	SOT-23-6 نازک ، TSOT-23-6	SOT-23-6	SOT-23-6
تعداد پین	6	6	6	6	6
جریان خروجی حداکثر	1a	800 میلی آمپر	1a	900 میلی آمپر	900 میلی آمپر
جریان خروجی	1a	جدید	جدید	جدید	جدید
حداقل ولتاژ ورودی	2.2 ولت	2.5 ولت	2.5 ولت	2.5 ولت	2.5 ولت
حداکثر ولتاژ ورودی	5.5 ولت	5.5 ولت	5.5 ولت	5.5 ولت	5.5 ولت
ولتاژ خروجی	16 ولت	6 ولت	17 ولت	جدید	جدید
تعداد خروجی ها	1	1	1	1	1

برگه داده PDF

برگه داده های SN6505BDBVR:

SN6505 (A ، B) Dataseeet.pdf

برگه های MIC2009A-1YM6-TR:

mic20xx family.pdf

برگه های MIC2005-0.8ym6-TR:

mic20xx family.pdf
