راهنمای جامع PCF8575 I/O Expander

PCF8575 ، که با دقت توسط تگزاس سازها ساخته شده است ، به عنوان یک I2C I2C قابل انطباق I2C I/O مجهز به قابلیت های قطع است.در این مقاله یک بررسی جامع از ویژگی های آن ، پیکربندی پین و طرحواره های فنی به همراه مجموعه ای متنوع از برنامه ها ارائه شده است.PCF8575 هنگامی که برای گسترش پورت های ورودی/خروجی میکروکنترلرها استفاده می شود ، به طور موثری به خواسته های سیستم های پیچیده می رود.انعطاف پذیری آن در تنظیماتی که نیاز به ادغام یکپارچه و کاهش پیچیدگی مدار دارند می درخشد.تجربیات دستی نشان می دهد که استفاده از PCF8575 می تواند طراحی سیستم را تا حد زیادی ساده کند و یک رویکرد مناسب برای بودجه برای تقویت قابلیت های محاسبات ارائه دهد.

کاتالوگ

نمای کلی PCF8575

در PCF8575 به عنوان یک I/O از راه دور همه کاره ، ارتباط برقرار می کند و ارتباطات بدون درز بین میکروکنترلرها را از طریق پروتکل I2C امکان پذیر می کند.با استفاده از SCL (خط ساعت سریال) و SDA (خط داده سریال) برای انتقال داده ، طراحی مدار را با اجازه دادن به خروجی های درایو با جریان بالا ، مانند LED ، بدون نیاز به سیگنال های جهت داده اضافی ، ساده می کند.پس از اولیه سازی ، تمام پین های I/O به طور پیش فرض به حالت بالا ، یک منبع جریان داخلی مرتبط با VCC را فعال می کنند.این ویژگی نه تنها عملیات را ساده تر می کند بلکه نیاز به اجزای کمکی را به حداقل می رساند ، و PCF8575 را به یک دارایی ارزشمند برای برنامه های مختلف الکترونیکی تبدیل می کند.

یکی از ویژگی های برجسته PCF8575 پشتیبانی از آن برای هر دو سیستم 3.3V و 5V است که از طریق مبدل سطح یکپارچه حاصل می شود.این سازگاری آن با معماری های متنوع میکروکنترلر را گسترده تر می کند و انعطاف پذیری و آزادی بیشتری را در طراحی سیستم به شما ارائه می دهد.توانایی کار در استانداردهای مختلف ولتاژ یک چالش مشترک در سیستم های چند جزء را از بین می برد و به شما امکان می دهد بدون نگرانی در مورد ناسازگاری ولتاژ ، روی پیاده سازی های خلاق تمرکز کنید.

جنبه اصلی PCF8575 رابط I2C قابل تنظیم آن است که باعث افزایش اتصال و دسترسی به دستگاه در تنظیمات پیچیده می شود.با پرش های لحیم کاری می توانید آدرس i2c را از پایه 0x20 تنظیم کنید و امکان برقراری ارتباط مؤثر را در چندین دستگاه فراهم می کند.این سازگاری برای جلوگیری از پرداختن به درگیری ها در سیستم های پیچیده مفید است ، جزئیاتی که اغلب توسط شما تأکید می شود.علاوه بر این ، این دستگاه می تواند از طریق VDD یا VCC ، پذیرایی شود تا نیازهای مختلف سطح منطقی را پذیرایی کند.این انعطاف پذیری ادغام با سیستم های عامل در 3.3 ولت یا 5 ولت را ساده می کند و از ثبات و قابلیت اطمینان در برنامه های متنوع اطمینان می دهد.

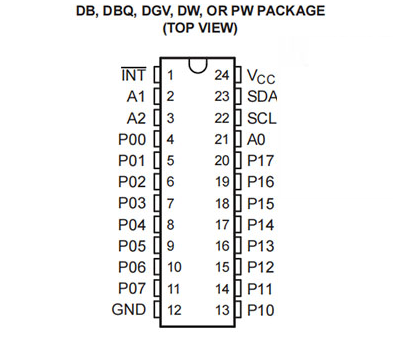

پیکربندی پین

پین کردن			نوع	شرح
نام	DB ، DBQ ، DGV ، DW و PW	در
A0	21	18	من	ورودی آدرس 0. مستقیماً به V وصل شویدسی سی یا زمین مقاومت های کشش لازم نیست.
A1	2	23	من	ورودی آدرس 1. مستقیماً به V وصل کنیدسی سی یا زمین مقاومت های کشش لازم نیست.
A2	3	24	من	ورودی آدرس 2. مستقیماً به V وصل کنیدسی سی یا زمین مقاومت های کشش لازم نیست.
در نظر گرفتن	1	22	ای	خروجی را قطع کنید.اتصال به Vسی سی از طریق کشش مقاومت
P00	4	1	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p01	5	2	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p02	6	3	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p03	7	4	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
P04	8	5	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p05	9	6	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
P06	10	7	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p07	11	8	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
GND	12	9	-	زمین
P10	13	10	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
P11	14	11	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p12	15	12	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p13	16	13	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
P14	17	14	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p15	18	15	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p16	19	16	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
p17	20	17	I/O	ورودی/خروجی P-Port.ساختار طراحی فشار فشار.
شبه	22	19	من	خط ساعت سریال.اتصال به Vسی سی از طریق کشش مقاومت
SDA	23	20	I/O	خط داده سریال.اتصال به Vسی سی از طریق کشش مقاومت
VCC	24	21	-	ولتاژ عرضه

جزئیات CAD

ردپای

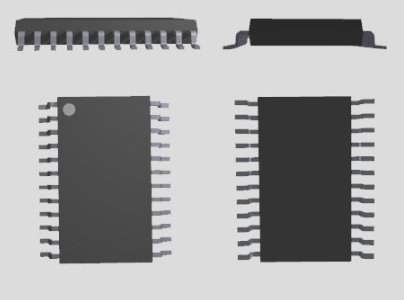

نمایندگی سه بعدی

ویژگی

نشان	شرح
کم مصرف جریان آماده به کار	حداکثر 10 میکرومتر
i²c به Expander Portor-Port	امکان گسترش آسان پین های I/O از طریق رابط I²C را فراهم می کند.
خروجی قطع تخلیه باز	نسل قطع خارجی را برای میکروکنترلرها.
سازگاری میکروکنترلر	سازگار با اکثر میکروکنترلرها.
سرعت اتوبوس i²c	اتوبوس سریع 400 کیلوهرتز I²C.
خطاب	آدرس دهی توسط سه پین ​​آدرس سخت افزار ، امکان پذیر است به هشت دستگاه
خروجی های بسته شده	قابلیت درایو با جریان بالا برای LED های مستقیم رانندگی.
منبع فعلی	جریان را برای VCC برای رانندگی فعال در بالا فراهم می کند خروجی
عملکرد قفل	بیش از 100 میلی آمپر در هر JESD 78 ، کلاس II.
ولتاژ کار	2.5 - 5.5V DC.
جریان کار	100 میلی آمپر (حداکثر).
آدرس i²c	آدرس پیش فرض: 0x20 ، قابل اصلاح از طریق لحیم کاری A1 و A2 لنت های انتخاب
پین های قابل پرداخت	16 پین قابل پرداخت به صورت جداگانه.
پیکربندی پین	هر پین به عنوان ورودی یا خروجی قابل تنظیم است.از ورودی پشتیبانی می کند تغییر را تغییر دهید.
کتابخانه آردوینو	سازگار با کتابخانه Arduino: PCF8575.
کاربرد	مناسب برای Arduino Uno R3 و سایر MCU برای کنترل رله ها ، وزوزها ، دکمه ها و LED ها.
حفاظت ESD	مطابق با MED 22: 2000-V مدل بدن انسان (A114-A) ، مدل ماشین 200 ولت (A115-A) ، مدل دستگاه شارژ 1000 ولت (C101).

مشخصات فنی

در این جدول نمایشی واضح و مختصر از مشخصات فنی و ویژگی های تگزاس سازها pcf8575pwبشر

نوع	پارامتر
وضعیت چرخه عمر	فعال (آخرین به روز شده: 5 روز پیش)
زمان سرب کارخانه	6 هفته
نوع نصب	سطح سطح
بسته / مورد	24-TSSOP (0.173 ، عرض 4.40 میلی متر)
سطح سطح	بله
تعداد پین	24
وزن	89.499445mg
تعداد I/OS	16
دمای عملیاتی	-40 درجه سانتیگراد 85 درجه سانتیگراد
بسته بندی	لوله
کد JESD-609	E4
کد pbfree	بله
وضعیت جزئی	فعال
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
تعداد خاتمه	24
کد ECCN	گوش 99
پایان پایانه	نیکل/پالادیوم/طلا (NI/PD/AU)
کد HTS	8542.39.00.01
ولتاژ - عرضه	4.5 ولت 5.5 ولت
موقعیت پایانه	دوگانه
فرم پایانه	بال بال
دمای بازتاب اوج (درجه سانتیگراد)	260
ولتاژ عرضه	3.3 ولت
زمین پایانی	0.65 میلی متر
شماره قسمت پایه	PCF8575
شمارش پین	24
تعداد خروجی ها	16
نوع خروجی	فشار
ولتاژ تأمین عملیاتی	5.5 ولت
منبع تغذیه	3/5 ولت
رابط	i2c ، smbus
تعداد بنادر	2
تعداد بیت ها	16
بسامد ساعت	400 کیلوهرتز
حداکثر جریان	0.2 میلی متر
خروجی را قطع کنید	بله
جریان - منبع خروجی/سینک	10mA / 25mA
ویژگی	چاک
قد	1.2 میلی متر
طول	7.8 میلی متر
عرض	4.4 میلی متر
ضخامت	1 میلی متر
سخت شدن	هیچ
وضعیت ROHS	سازگار با ROHS3
بدون رهبری	بدون رهبری

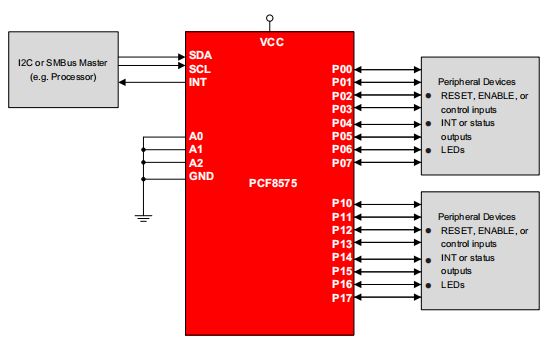

نمایش شماتیک

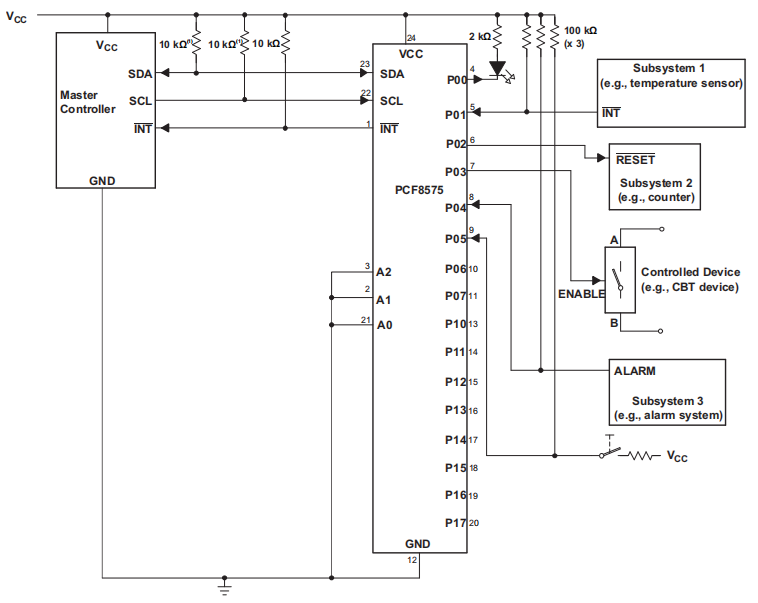

مدار کاربردی

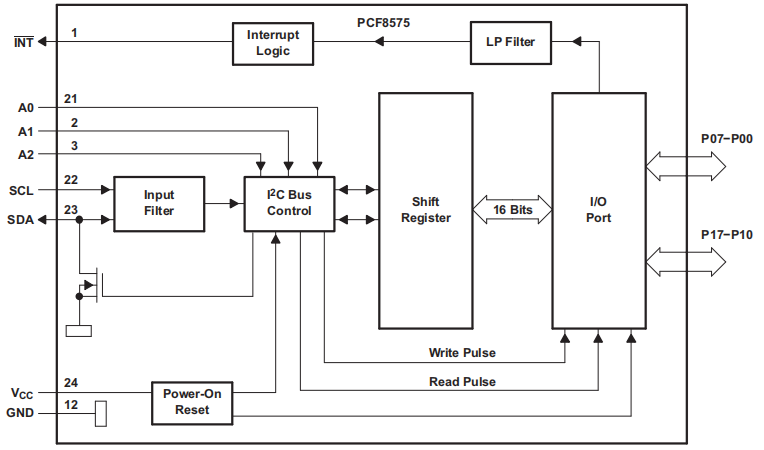

نمودار منطقی

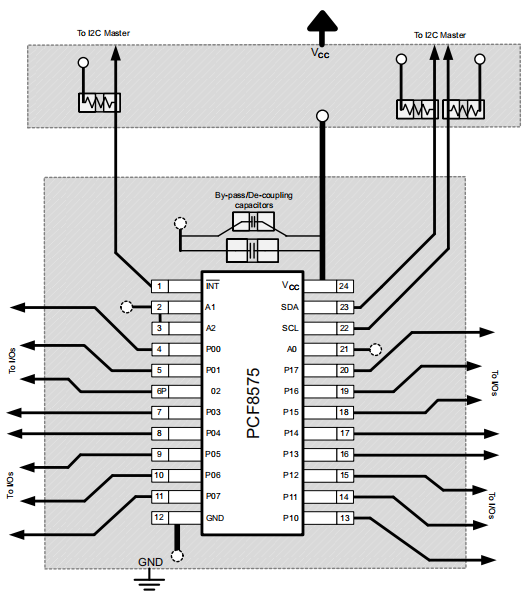

تصویر طرح

کاربردهای متنوع PCF8575

PCF8575 ، یک گسترش دهنده I/O همه کاره ، به طور قابل توجهی بر عرصه های مختلف فناوری تأثیر می گذارد.برنامه های متنوع آن در ارتباطات از راه دور ، محاسبات شخصی و فراتر از آن ، صلاحیت آن در مدیریت چندین اتصالات محیطی را به طور مؤثر نشان می دهد.

تجهیزات ارتباط از راه دور

در بخش ارتباطات از راه دور ، PCF8575 با گسترش قابلیت های GPIO ، تجهیزات مانند واحدهای فیلتر را تقویت می کند ، کنترل دقیق تر و دقت بیشتری را در محیط های پیچیده پردازش سیگنال فراهم می کند.سازگاری آن به عنوان یک شریک قابل اعتماد برای شما در تلاش برای پالایش سیستم ها ، اطمینان از اتصال پایدار و مدیریت دقیق سیگنال است.

زیرساخت سرور

این مؤلفه عملیات ساده در زیرساخت های سرور را تسهیل می کند و اتصالات سازگار را ارائه می دهد که برای تنظیمات با تقاضای بالا فعال هستند.این عرض جغرافیایی را به شما اعطا می کند تا طرح های سرور را با انعطاف پذیری و مقیاس پذیری بهینه کنید ، و تقاضای در حال تحول را با حداقل اصلاحات سخت افزاری فراهم می کند.

روترهای شبکه

PCF8575 با گسترش قابلیت برنامه ریزی و اتصال دستگاه نقش حمایتی در روترهای شبکه ایفا می کند.با کمک به توسعه روترهای متمرکز بر استحکام و سازگاری ، به ایجاد راه حل های پیشرفته کمک می کند که به طور مؤثر مدیریت افزایش ترافیک داده ها را مدیریت کند.

دستگاه های محاسباتی شخصی

در دنیای محاسبات شخصی ، این I/O Expander انعطاف پذیری را برای نوآوری در لوازم جانبی و پیشرفت ها به شما ارائه می دهد بدون اینکه بیش از حد در محدودیت های معماری سیستم محدود شود.این خلاقیت در طراحی سخت افزار را تشویق می کند و از فن آوری های قابل دسترسی برای بازار با بهره وری استفاده می کند.

لوازم الکترونیکی مصرف کننده

در بازار الکترونیکی سریع مصرف کننده ، PCF8575 ویژگی های دستگاه را بدون بار طراحی مجدد عمده گسترش می دهد.این توانایی شرکت ها را قادر می سازد تا ویژگی های پیشرفته ای را در طرح های جمع و جور معرفی کنند و به حفظ حضور رقابتی در یک صنعت مداوم در حال تحول کمک می کنند.

سیستم های اتوماسیون صنعتی

PCF8575 در اتوماسیون صنعتی مؤثر است و کنترل و نظارت بر فرآیند استثنایی را تسهیل می کند.با ارائه اتصال خطرناک ، از مدیریت پیشرفته عملیات ، افزایش کارایی و کاهش خرابی در تنظیمات تولید پشتیبانی می کند.

دستگاه هایی با گزینه های GPIO محدود

برای دستگاه های محدود با در دسترس بودن GPIO کمیاب ، PCF8575 با گسترش بنادر ، یک راه حل انقلابی ارائه می دهد و باعث می شود واسطه بهبود یافته با دستگاه های محیطی.این انعطاف پذیری به اتاق خلاق شما کمک می کند تا راه حل های نوآورانه متناسب با نیازهای خاص کاربر را توسعه دهید.

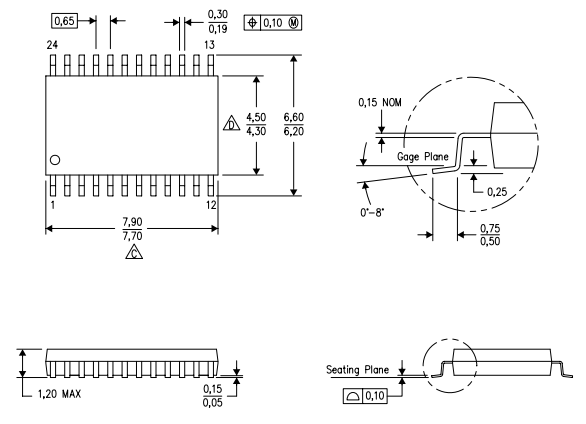

بسته بندی کردن

سازنده

Texas Instrument (TI) ، مقر در دالاس ، تگزاس ، به عنوان یک تریلر در صنعت نیمه هادی ، عمدتاً در مدارهای یکپارچه ، کمک های قابل توجهی را به عنوان یک دنباله دار انجام داده است.TI که در سطح جهانی به دلیل روحیه نوآورانه خود شناخته شده است ، از طریق پیشرفت های خود در پردازش آنالوگ و تعبیه شده ، پیشرفت های فناوری زیادی را تحت تأثیر قرار داده است.با گذشت زمان ، این شرکت مجموعه ثبت اختراعات گسترده خود را گسترش داده و حضور قوی در بازار را تضمین کرده است و منعکس کننده رانندگی مداوم آن برای تعالی و نوآوری است.رویدادهای آموزش و فناوری توسط ترکیب محصولات متنوع TI شکل گرفته است ، از جمله دستگاه هایی مانند ماشین حساب ، میکروکنترلرها و پردازنده های چند هسته ای.
