راهنمای جامع برای سنسورهای نقشه: عملکرد ، انواع ، مسائل و نگهداری

سنسور فشار مطلق (MAP) منیفولد امروز بخشی از موتورهای اتومبیل است که به موتور کمک می کند تا با مدیریت میزان سوخت و آتش سوزی ، به خوبی کار کند.این سنسور فشار هوا را در قسمت موتور به نام منیفولد ورودی اندازه گیری می کند و این اطلاعات را به ماژول کنترل موتور (ECM) می فرستد.سپس ECM از این داده ها برای تنظیم نحوه کار موتور استفاده می کند ، و اطمینان حاصل می کند که در شرایط مختلف رانندگی ، مانند سرعت بالا یا کند شدن ، به راحتی کار می کند.در این مقاله نگاهی دقیق به نحوه عملکرد سنسور نقشه ، ویژگی های آن ، انواع مختلفی از آن وارد می شود ، مشکلات متداول که اگر سنسور درست کار نکند ، می تواند رخ دهد و راه هایی برای فهمیدن چه مشکلی در هنگام بروز مشکلات وجود دارد.

کاتالوگ

سنسور نقشه چیست؟

سنسور فشار مطلق (MAP) منیفولد ، مؤلفه ای از سیستم مدیریت موتور یک وسیله نقلیه است که وظیفه آن اطمینان از عملکرد و کارآیی بهینه است.این فشار هوا را در داخل منیفولد ورودی اندازه گیری می کند و این داده ها را به واحد کنترل موتور (ECU) می فرستد ، که سپس تزریق سوخت و زمان احتراق را بر این اساس تنظیم می کند.با نظارت مداوم این تغییرات فشار ، ECU می تواند مقدار مناسب مخلوط سوخت هوا مورد نیاز برای احتراق را تعیین کند.سنسور نقشه بر روی یا در نزدیکی منیفولد ورودی نصب شده است ، که اغلب نزدیک به بدنه دریچه گاز یا سر سیلندر است ، جایی که می تواند خوانش دقیقی از سطح فشار هوا موتور را ارائه دهد.داده ها به موتور کمک می کند تا با شرایط مختلف رانندگی سازگار شود و باعث بهبود پاسخگویی کلی و راندمان سوخت شود.

سنسور نقشه در بهینه سازی مصرف سوخت ، اطمینان از شتاب صاف و گسترش طول عمر موتور نقش دارد.از آنجا که موتور به نسبت سوخت های مختلف در زیر بارهای مختلف نیاز دارد ، سنسور امکان تنظیم دقیق سوخت را فراهم می کند ، از مواردی مانند ضربه زدن به موتور ، اقتصاد سوخت ضعیف و عملکرد لاغر جلوگیری می کند.یک سنسور نقشه نقص می تواند خوانش فشار نادرست را به ECU بفرستد و منجر به علائمی مانند بیکار بودن خشن ، تردید در هنگام شتاب ، مصرف بیش از حد سوخت یا حتی متوقف شدن شود.تعمیر و نگهداری منظم و جایگزینی به موقع یک سنسور نقشه ناکام می تواند از تعمیر موتور پرهزینه جلوگیری کند و به حفظ عملکرد مداوم وسیله نقلیه کمک کند.شما باید به طور معمول سنسور را برای ساخت کربن ، آسیب سیم کشی یا نشت خلاء مورد بازرسی قرار دهید تا اطمینان حاصل شود که عملکرد صحیح آن را ادامه می دهد.

سنسور MAP با استفاده از دیافراگم و فشار سنج عمل می کند ، که با هم کار می کنند تا تغییرات فشار بین منیفولد ورودی و هوای خارج را تشخیص دهند.از آنجا که دیافراگم در پاسخ به نوسانات فشار خم می شود ، مقاومت الکتریکی را در فشار کرنش تغییر می دهد و یک سیگنال ولتاژ ایجاد می کند که ECU تفسیر می کند.این سیگنال به ECU کمک می کند تا تنظیمات موتور را برای عملکرد بهینه در شرایط مختلف مانند شتاب سریع یا بیکار تنظیم کند.اگر یک سنسور نقشه شکست بخورد ، مکانیک از یک اسکنر OBD-II برای بررسی کدهای مشکل تشخیصی (DTC) استفاده می کند ، خطوط خلاء را برای نشت بازرسی کرده و خروجی ولتاژ سنسور را آزمایش کنید.در صورت نیاز به جایگزینی ، نصب یک سنسور نقشه جدید یک فرآیند ساده است که می تواند عملکرد موتور و راندمان سوخت را بهبود بخشد.برای اطمینان از تجربه رانندگی صاف و کارآمد ، نگه داشتن سنسور نقشه در حالت کار مناسب لازم است.

ویژگی های سنسور نقشه

یک سنسور نقشه (فشار مطلق منیفولد) دارای چندین ویژگی مهم است که به موتور کمک می کند تا یکنواخت کار کند.در زیر برخی از ویژگی های اصلی آن وجود دارد:

• دامنه اندازه گیری گسترده

سنسور نقشه (فشار مطلق منیفولد) در محدوده ولتاژ 0 تا 5 ولت عمل می کند ، و این امکان را می دهد تا حتی کوچکترین تغییرات در فشار داخل منیفولد ورودی را تشخیص دهد.این قابلیت به ماژول کنترل موتور (ECM) اجازه می دهد تا به طور مداوم فشار هوای موتور را تجزیه و تحلیل کرده و تنظیماتی را در تزریق سوخت و زمان احتراق انجام دهد.با حفظ مخلوط بهینه سوخت هوا ، سنسور به جلوگیری از مواردی مانند ضربه زدن به موتور ، تردید یا مصرف بیش از حد سوخت کمک می کند.یک محدوده اندازه گیری گسترده تضمین می کند که موتور به راحتی با شرایط مختلف رانندگی سازگار می شود ، خواه وسیله نقلیه در حال شتاب ، بیکار یا کار در زیر بارهای سنگین باشد.بدون داشتن سنسور نقشه دقیق و پاسخگو ، ECM ممکن است تحویل سوخت را اشتباه محاسبه کند و منجر به عملکرد ضعیف موتور و افزایش انتشار شود.بنابراین ، داشتن یک سنسور با دامنه اندازه گیری گسترده و قابل اعتماد برای حفظ راندمان سوخت ، تولید برق و سلامت کلی موتور مهم است.

• دقت بالا

Precision یکی از بیشترین ویژگی های یک سنسور نقشه است ، زیرا به طور مستقیم بر توانایی موتور در تنظیم تنظیمات سوخت و احتراق تأثیر می گذارد.از آنجا که موتور بارهای مختلفی را تجربه می کند مانند هنگامی که راننده شتاب ، کاهش می یابد یا از یک تپه شیب دار صعود می کند ، سنسور باید برای جلوگیری از مشکلات عملکرد ، خوانش فشار بسیار دقیقی را ارائه دهد.محاسبه نادرست در داده های فشار می تواند منجر به مصرف بیش از حد سوخت ، بیکار بودن نامنظم یا تردید موتور شود.با ارائه اطلاعات دقیق ، سنسور MAP به ECM اجازه می دهد تا از راندمان احتراق بهینه ، کاهش انتشار گازهای گلخانه ای و بهبود مصرف سوخت اطمینان حاصل کند.در وسایل نقلیه مدرن ، سنسورهای Advanced MAP از عناصر سنجش با وضوح بالا برای افزایش دقت استفاده می کنند ، و اطمینان حاصل می کنند که حتی نوسانات جزئی در فشار نیز تشخیص داده می شود و فوراً منتقل می شود.این صحت در موتورهای توربوشارژ ، که در آن تغییرات سریع فشار رخ می دهد ، مهم است و برای جلوگیری از آسیب موتور و حفظ قدرت ، باید مخلوط سوخت به صورت ریز تنظیم شود.

• دوام در شرایط سخت

سنسور نقشه در قلب خلیج موتور واقع شده است ، دائماً در معرض دمای شدید ، ارتعاشات و آلاینده هایی مانند گرد و غبار ، روغن و بخارات سوخت قرار می گیرد.با وجود این شرایط سخت ، سنسور باید عملکرد خود را در دوره های طولانی حفظ کند.سنسورهای نقشه با کیفیت بالا با استفاده از مواد ناهموار ساخته می شوند که می توانند در برابر نوسانات دما و ارتعاشات موتور بدون از دست دادن دقت مقاومت کنند.برخی از سنسورها با پوشش های محافظ یا محفظه های مهر و موم شده برای جلوگیری از رطوبت یا بقایای تأثیرگذاری بر عملکرد آنها همراه هستند.دوام مهم است زیرا یک سنسور نقشه ناکام می تواند باعث سوء استفاده از موتور ، بیکار بودن یا از بین رفتن قدرت شود که هم برای صاحبان وسایل نقلیه ناامید کننده و پر هزینه است.سایش و پارگی منظم می تواند عملکرد سنسور را تخریب کند ، بنابراین سرمایه گذاری در یک سنسور با کیفیت بالا و طولانی مدت می تواند نیاز به تعویض های مکرر را به حداقل برساند و از شکست های غیر منتظره جلوگیری کند.

• زمان پاسخ سریع

یک سنسور نقشه با کارایی بالا باید بتواند فوراً در برابر نوسانات در فشار مانیفولد واکنش نشان دهد ، و اطمینان حاصل کند که ECM می تواند تنظیمات تقسیم دوم را به مخلوط سوخت هوا انجام دهد.یک سنسور آهسته یا عقب مانده می تواند باعث تأخیر در پاسخ به دریچه گاز ، تردید یا حتی سوء استفاده شود.هنگامی که یک راننده به طور ناگهانی شتاب یا کاهش می یابد ، فشار داخل منیفولد ورودی به سرعت تغییر می کند و سنسور نقشه باید خوانش های به روز شده را بدون تأخیر به ECM ارسال کند.سنسورهای نقشه مدرن با اجزای الکترونیکی با سرعت بالا طراحی شده اند که امکان انتقال داده های تقریباً فوری را فراهم می کنند و به حفظ شتاب صاف و احتراق سوخت کارآمد کمک می کنند.یک سنسور MAP با سرعت بسیار زیاد با اطمینان از اینکه موتور در لحظات جدی متوقف نشود یا قدرت خود را از دست ندهد ، مانند هنگام ادغام در بزرگراه یا سبقت گرفتن از وسیله نقلیه دیگر ، ایمنی خودرو را افزایش می دهد.

• سیگنال های خروجی سازگار

برای عملکرد صحیح ، یک سنسور نقشه باید یکپارچه با ECM وسیله نقلیه ارتباط برقرار کند ، که نیاز به سازگاری با نوع سیگنال صحیح ، یا مبتنی بر ولتاژ (آنالوگ) یا فرکانس (دیجیتال) دارد.این سنسور قرائت های فشار را به یک سیگنال الکتریکی تبدیل می کند که ECM برای تنظیم تزریق سوخت و زمان احتراق تفسیر می کند.اگر سیگنال خروجی ضعیف ، متناقض یا ناسازگار با سیستم وسیله نقلیه باشد ، ECM ممکن است داده ها را نادرست تفسیر کند و منجر به عملکرد ضعیف موتور ، افزایش انتشار گازهای گلخانه ای یا حتی ایجاد چراغ های هشدار دهنده در داشبورد شود.بسیاری از سنسورهای نقشه طراحی برای مطابقت با نیازهای الکتریکی خاص مدل های مختلف وسیله نقلیه ، اطمینان حاصل می کنند که خروجی سنسور پایدار و دقیق باقی می ماند.سنسور نقشه با کیفیت بالا با خروجی سیگنال قوی و قابل اعتماد می تواند عملکرد کلی موتور و راندمان سوخت را بهبود بخشد ، در حالی که از کدهای خطای کاذب نیز جلوگیری می کند که ممکن است منجر به تعمیرات غیر ضروری شود.

• ویژگی های تشخیصی ساخته شده

سنسورهای نقشه با قابلیت های خود تشخیصی همراه هستند و به ECM این وسیله نقلیه اجازه می دهد قبل از ایجاد مشکلات موتور ، خرابی سنسور احتمالی را تشخیص دهد.اگر سنسور شروع به ارائه خوانش های متناقض یا نادرست کند ، می تواند چراغ موتور چک (CEL) را ایجاد کند و یک کد مشکل تشخیصی (DTC) را در حافظه ECM ذخیره کند.این ویژگی به مکانیک کمک می کند تا بدون عیب یابی گسترده ، صرفه جویی در وقت و کاهش هزینه های تعمیر ، به سرعت مسئله را شناسایی کنند.تشخیص زودهنگام یک سنسور نقشه ناکام از عواقب جدی مانند ضربه زدن به موتور ، از دست دادن قدرت یا احتراق سوخت ناکارآمد جلوگیری می کند که در صورت عدم فشار ، می تواند منجر به تعمیرات گران قیمت شود.برخی از سنسورهای MAP پیشرفته حتی مکانیسم های ایمن با عدم موفقیت دارند و به ECM اجازه می دهند در صورت عدم موفقیت سنسور ، ECM را وارد کند و از آسیب بیشتر موتور جلوگیری می کند.این تشخیص های داخلی اطمینان حاصل می کنند که موتور تا حد امکان کارآمد عمل می کند و در عین حال خطر خرابی ناگهانی را به حداقل می رساند.

ساختار سنسور نقشه

سنسور نقشه (فشار مطلق منیفولد) برای اندازه گیری فشار هوا در داخل منیفولد ورودی موتور طراحی شده است.این چندین بخش کلیدی دارد که برای ارسال اطلاعات دقیق به ماژول کنترل موتور (ECM) با هم کار می کنند.این مؤلفه ها اطمینان حاصل می کنند که موتور مخلوط سوخت صحیح را برای عملکرد صاف و کارآمد دریافت می کند.

دیافراگم سیلیکون: قلب سنسور

در هسته سنسور MAP دیافراگم سیلیکون قرار دارد ، یک جزء نازک و در عین حال بسیار حساس که مسئول تشخیص تغییرات فشار است.این دیافراگم از سیلیکون میکرو مخلوط شده یا یک ماده نیمه هادی انعطاف پذیر دیگر ساخته شده است ، که به منظور واکنش دقیق به فشار در حال تغییر در منیفولد ورودی طراحی شده است.با حرکت موتور ، فشار درون منیفولد بسته به موقعیت دریچه گاز ، بار موتور و ارتفاع تغییر می کند.دیافراگم با خم یا خم شدن به نسبت این تغییرات پاسخ می دهد.هنگامی که دیافراگم حرکت می کند ، باعث تغییر قابل اندازه گیری در خواص الکتریکی مانند مقاومت یا ظرفیت می شود.

این تغییرات دقیقه به عملکرد سنسور نیاز است ، زیرا آنها به عنوان داده های خام مورد نیاز برای تعیین سطح فشار دقیق عمل می کنند.از آنجا که فشار داخل منیفولد ورودی به طور مستقیم بر تزریق سوخت و زمان احتراق تأثیر می گذارد ، صحت دیافراگم برای اطمینان از احتراق کارآمد مفید است.دوام دیافراگم سیلیکون نیز عامل مهمی در عملکرد سنسور است.با توجه به محیط سخت در داخل خلیج موتور که در آن دمای بالا ، ارتعاشات و آلاینده ها وجود دارد ، دیافراگم باید برای مقاومت در برابر این شرایط بدون تخریب به مرور زمان طراحی شود.از پوشش های محافظ اغلب برای تقویت طول عمر و قابلیت اطمینان دیافراگم استفاده می شود و از عملکرد مداوم در طول طول عمر سنسور اطمینان می یابد.

پردازش سیگنال: تبدیل فشار به داده ها

پاسخ الکتریکی تولید شده توسط حرکت دیافراگم بسیار اندک است و قبل از استفاده از ECM به پردازش اضافی نیاز دارد.این جایی است که مدار پردازش سیگنال در سنسور MAP بازی می کند.این مدارها سیگنال ضعیف تولید شده توسط دیافراگم را تقویت و اصلاح می کنند و آن را به شکلی تبدیل می کنند که ECM می تواند به طور دقیق تفسیر کند.بیشتر سنسورهای نقشه از نوعی مکانیسم سنجش مقاومت یا خازنی استفاده می کنند ، که تغییر فشار را به یک سیگنال الکتریکی تبدیل می کند.با این حال ، از آنجا که سیگنال اولیه برای اطمینان بسیار ضعیف است ، یک مدار تقویت کننده برای تقویت داده ها قبل از انتقال در سنسور گنجانیده شده است.

این فرآیند تقویت باعث از بین رفتن نویز یا تداخل می شود که می تواند منجر به خوانش های نادرست شود ، و اطمینان حاصل می کند که ECM اطلاعات فشار دقیقی را دریافت می کند.پس از تقویت ، سیگنال الکتریکی بیشتر پردازش می شود تا یک خروجی استاندارد ایجاد شود.این امر ضروری است زیرا وسایل نقلیه مختلف و سیستم های ECM به قالب های مختلف سیگنال نیاز دارند.برخی از سنسورها از سیگنال های آنالوگ مبتنی بر ولتاژ استفاده می کنند ، در حالی که برخی دیگر از سیگنال های دیجیتالی مبتنی بر فرکانس استفاده می کنند.امکان تنظیم دقیق و پردازش این سیگنال ها به سنسور MAP اجازه می دهد تا به طور مؤثر در طیف گسترده ای از ساخت و سازهای خودرو و مدل ها کار کند و از سازگاری با معماری های مختلف کنترل موتور اطمینان حاصل کند.

خروجی های آنالوگ و دیجیتال: برقراری ارتباط با ECM

پس از پردازش سیگنال ، باید با فرمی که به درستی تفسیر شود ، به ECM ارسال شود.سنسورهای نقشه بسته به طراحی وسیله نقلیه و نوع ECM مورد استفاده ، از روشهای آنالوگ یا خروجی دیجیتال استفاده می کنند.این سیگنال های خروجی به ECM اجازه می دهد تا تزریق سوخت ، زمان احتراق و سایر پارامترهای موتور را بر اساس فشار منیفولد اندازه گیری تنظیم کند.سنسورهای نقشه آنالوگ یک سیگنال ولتاژ به طور مداوم متفاوت را خروجی می کنند.در این سیستم ، ولتاژ متناسب با فشار منیفولد افزایش یا کاهش می یابد.به عنوان مثال ، در فشارهای بالاتر (مانند هنگام دریچه گاز کامل) ، سنسور ممکن است ولتاژ بالاتری را تولید کند ، در حالی که در فشارهای پایین تر (مانند هنگام بیکار یا کاهش دهنده) ، ولتاژ پایین تر خواهد بود.ECM این تغییرات ولتاژ را در زمان می خواند و بر این اساس تنظیمات دقیق را انجام می دهد.

در مقابل ، سنسورهای نقشه دیجیتال از سیگنال مبتنی بر پالس یا فرکانس مدون استفاده می کنند.این سنسورها به جای ولتاژ مداوم ، داده ها را به صورت پالس های خاموش یا تغییر فرکانس ارسال می کنند ، که ECM سپس در خوانش فشار رمزگذاری می کند.سیگنال های دیجیتال کمتر مستعد تداخل هستند و می توانند در برنامه های خاص دقیق تر باشند و آنها را برای سیستم های با کارایی بالا یا مدرن ترجیح می دهند.صرف نظر از نوع خروجی ، ECM برای حفظ احتراق بهینه ، به این اطلاعات متکی است ، و جلوگیری از مواردی از قبیل سوء استفاده ، ضرب و شتم یا مصرف ناکارآمد سوخت است.

جبران دما: اطمینان از صحت در همه شرایط

نوسانات دما خوانش فشار قوطی ، به همین دلیل جبران دما از ویژگی در طراحی سنسور نقشه است.از آنجا که هوا با تغییر در دما گسترش می یابد یا قراردادها می کند ، قرائت های غیر قابل تنظیم می توانند منجر به محاسبات نادرست مخلوط سوخت و هوا شوند.برای جلوگیری از این ، سنسورهای MAP مدرن یک مدار جبران دما را در بر می گیرند ، که برای اطمینان از اندازه گیری دقیق فشار ، تغییرات محیطی را تصحیح می کند.این مدار از یک ترمیستور یا سایر اجزای حساس به دما تشکیل شده است که تغییرات در دمای هوا یا مصرف هوا را تشخیص می دهد.هنگامی که دما افزایش یا کاهش می یابد ، سنسور فشار را بر این اساس تنظیم می کند و از خطاها در تحویل سوخت جلوگیری می کند.

بدون جبران دما ، یک سنسور MAP می تواند تغییرات چگالی هوا را نادرست تفسیر کند و منجر به مخلوط سوخت غنی یا لاغر ، عملکرد ضعیف موتور و حتی افزایش انتشار شود.اهمیت جبران دما در شرایط شدید آب و هوایی مشهود است.در آب و هوای سرد ، هوا متراکم تر است ، اگر سنسور افت دما را به خود اختصاص ندهد ، می تواند منجر به سوخت بیش از حد شود.در شرایط گرم ، هوا گسترش می یابد و بدون جبران خسارت ، ECM ممکن است تحویل سوخت را بیش از حد کاهش دهد و باعث تردید یا از بین رفتن برق شود.با ادغام تصحیح دما ، سنسور MAP بدون در نظر گرفتن تغییرات دمای خارجی ، موتور را به طور موثری اجرا می کند.

تشخیص داخلی: تشخیص مشکلات زود هنگام

برای تقویت قابلیت اطمینان و ساده سازی نگهداری ، بسیاری از سنسورهای مدرن نقشه دارای قابلیت های خود تشخیصی هستند.این سیستم های نظارتی داخلی به تشخیص نقص سنسور و برقراری ارتباط با ECM کمک می کنند.اگر مشکلی مانند دیافراگم معیوب ، مسئله سیم کشی یا خروجی سیگنال متناقض تشخیص داده شود ، ECM می تواند یک کد خطا را وارد کند و در بیشتر موارد باعث ایجاد چراغ موتور چک (CEL) در داشبورد می شود.ECM به طور مداوم سیگنال سنسور نقشه را برای ناهنجاری ها نظارت می کند.اگر خروجی سنسور از مقادیر مورد انتظار مانند خواندن فشار غیر واقعی زیاد یا کم برای یک موتور خاص منحرف شود ، ECM آن را به عنوان یک شکست بالقوه پرچم گذاری می کند.

سپس مکانیک می تواند کدهای مشکل تشخیصی (DTC) را با استفاده از یک ابزار اسکن بازیابی کند و امکان شناسایی سریع و عیب یابی مشکلات مربوط به سنسور را فراهم می آورد.سنسورهای نقشه به جلوگیری از مشکلات جدی تر موتور کمک می کنند.تشخیص زودهنگام گسلها می تواند از بروز مشکلاتی مانند مصرف بیش از حد سوخت ، شتاب ضعیف ، بیکار شدن خشن یا سوء استفاده از موتور جلوگیری کند.این نه تنها قابلیت اطمینان وسیله نقلیه را بهبود می بخشد بلکه با اجازه تعویض به موقع سنسور قبل از آنکه منجر به مشکلات شدید عملکرد موتور شود ، هزینه های تعمیر را نیز کاهش می دهد.

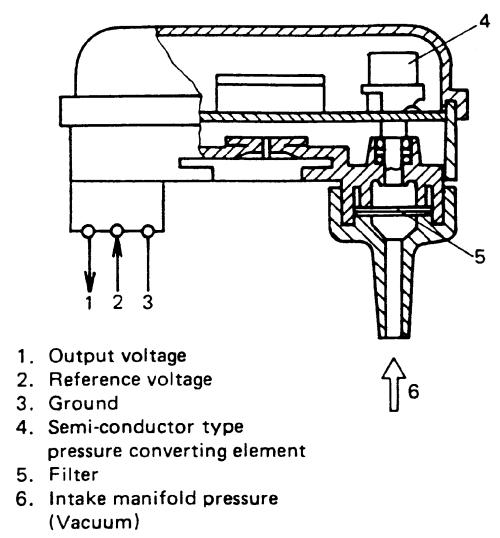

شکل 2. ساختار سنسور نقشه

انواع سنسور نقشه

سنسورهای MAP (فشار مطلق مطلق) در انواع مختلفی قرار می گیرند که برای تأمین نیازهای خاص سیستم های مختلف موتور طراحی شده اند.هر نوع فشار هوا را به طور متفاوتی اندازه گیری می کند ، و اطمینان می دهد که سیستم کنترل موتور دقیق ترین داده ها را برای تنظیم سوخت ، زمان احتراق و عملکرد کلی موتور دریافت می کند.درک این نوع به انتخاب سنسور مناسب برای نیازهای وسیله نقلیه کمک می کند.در زیر انواع اصلی سنسورهای نقشه همراه با عملکردها و مزایای منحصر به فرد آنها وجود دارد.

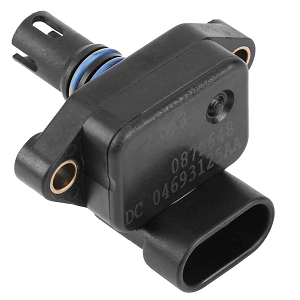

سنسور نقشه فشار مطلق

یک سنسور نقشه فشار مطلق فشار هوا را با استفاده از یک خلاء کامل (فشار صفر) به عنوان نقطه مرجع آن ، فشار دقیق هوا را در داخل منیفولد ورودی اندازه گیری می کند.این بدان معنی است که سنسور تغییرات فشار جوی را در نظر نمی گیرد بلکه در عوض فقط بر روی فشار واقعی در داخل منیفولد ورودی موتور متمرکز می شود.از آنجا که به یک مرجع خلاء تغییر ناپذیر متکی است ، بدون در نظر گرفتن شرایط محیطی خارجی مانند ارتفاع یا آب و هوا ، خوانش های مداوم را ارائه می دهد.این نوع سنسور در موتورهای با کارایی بالا و القاء اجباری (توربوشارژ یا فوق شارژ) مفید است ، که در آن حفظ فشار دقیق فشار برای بهینه سازی توان خروجی و راندمان سوخت مفید است.

بر خلاف سنسورهای دیگر که ممکن است تحت تأثیر نوسانات فشار جوی باشد ، سنسور نقشه فشار مطلق تضمین می کند که موتور تحت طیف گسترده ای از شرایط رانندگی کارآمد باشد.غالباً در وسایل نقلیه مورد استفاده قرار می گیرد که غالباً از ارتفاعات مختلف عبور می کنند ، زیرا تغییرات در ارتفاع بر خوانش فشار آن تأثیر نمی گذارد.با ارائه مداوم داده های فشار دقیق و پایدار ، سنسورهای نقشه فشار مطلق ECM را قادر می سازد تا تنظیماتی را در زمان تزریق سوخت و زمان احتراق تنظیم کند.این به موتور اجازه می دهد تا راندمان احتراق بهینه ، کاهش انتشار گازهای گلخانه ای و افزایش عملکرد کلی را حفظ کند.قابلیت اطمینان سنسورهای نقشه فشار مطلق ، آنها را به یک انتخاب ترجیحی برای برنامه های کاربردی با تمرکز عملکرد و ارتفاع بالا تبدیل می کند.

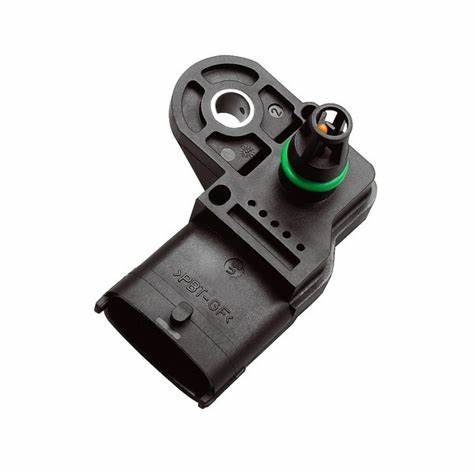

شکل 3. سنسور نقشه فشار مطلق

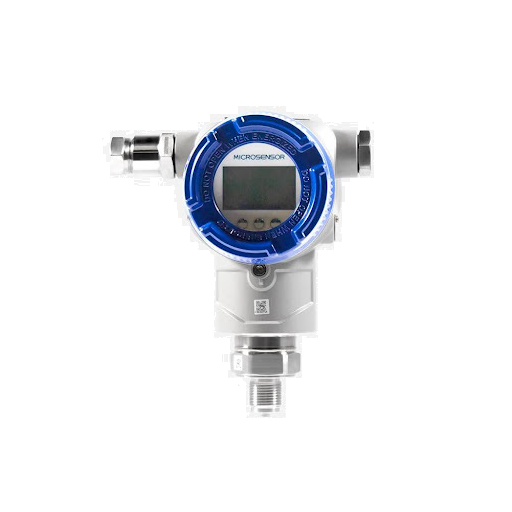

سنسور نقشه فشار سنج

سنسور نقشه فشار سنج با اندازه گیری تفاوت بین فشار منیفولد ورودی و فشار اتمسفر اطراف موتور عملکرد دارد.بر خلاف سنسور نقشه فشار مطلق ، که به یک خلاء کامل اشاره دارد ، سنسور فشار سنج به طور مداوم فشار مانیفولد را با فشار هوای خارجی مقایسه می کند.این اندازه گیری نسبی باعث می شود که برای موتورهای طبیعی آسپیراسیون ، که به شرایط جوی برای احتراق و کارآیی مناسب متکی هستند ، مناسب باشد.در موتورهای طبیعی آسپیراسیون ، آنهایی که بدون توربوشارژرها یا سوپر شارژر هستند ، فشار هوا خارجی بر عملکرد موتور تأثیر می گذارد.از آنجا که فشار جوی به دلیل آب و هوا ، ارتفاع یا شرایط محیطی تغییر می کند ، سنسور نقشه فشار سنج به ECM کمک می کند تا تحویل سوخت و زمان احتراق را بر این اساس تنظیم کند.

این تضمین می کند که موتور بدون در نظر گرفتن تغییرات فشار خارجی ، به طور مؤثر ادامه می یابد.به عنوان مثال ، هنگام رانندگی در ارتفاعات بالاتر که فشار جوی پایین تر است ، ECM با اصلاح نسبت سوخت هوا برای حفظ عملکرد صاف جبران می کند.با نظارت مداوم بر اختلاف فشار بین منیفولد ورودی و محیط خارج ، سنسور نقشه فشار سنج عملکرد موتور بهینه را تضمین می کند.این امر به بهبود راندمان سوخت کمک می کند ، از شتاب صاف پشتیبانی می کند و بیکاری پایدار را حفظ می کند.این سازگاری آن را به یک انتخاب مشترک در وسایل نقلیه که در شرایط محیطی متنوع کار می کنند ، که در آن باید نوسانات فشار جوی را باید در نظر گرفت ، تبدیل کند.

شکل 4. سنسور نقشه فشار سنج

سنسور نقشه فشار دیفرانسیل

یک سنسور نقشه فشار دیفرانسیل اختلاف فشار بین دو نقطه خاص در سیستم ورودی را اندازه گیری می کند تا اینکه فقط به فشار جوی خارجی یا خلاء مراجعه کنید.به طور معمول ، این سنسور سطح فشار را بین منیفولد ورودی و بدنه دریچه گاز یا مکان دیگری در سیستم ورودی مقایسه می کند.با ارائه اندازه گیری دقیق تر جریان هوا و تغییرات فشار ، برای تشخیص مشکلات عملکرد مربوط به مصرف هوا و تنفس موتور مفید است.این نوع سنسور در سیستم های پیشرفته مدیریت موتور که نیاز به تشخیص دقیق برای مشکلات مربوط به جریان هوا دارند ، بسیار ارزشمند است.

به عنوان مثال ، اگر یک گرفتگی در فیلتر هوا ، نشت خلاء یا انسداد در بدن دریچه گاز وجود داشته باشد ، سنسور نقشه فشار دیفرانسیل می تواند یک فشار یا افزایش فشار غیرمعمول را تشخیص دهد.هنگامی که چنین اختلافاتی رخ می دهد ، ECM داده ها را از سنسور دریافت می کند و می تواند چراغ هشدار دهنده را ایجاد کند یا تنظیمات موتور را برای جبران مسئله تنظیم کند.به دلیل توانایی در تشخیص ناکارآمدی جریان هوا ، سنسور نقشه فشار دیفرانسیل معمولاً در وسایل نقلیه با سیستم های ورودی پیچیده ، موتورهای توربوشارژ و سیستم های کنترل انتشار استفاده می شود.این امر به حفظ مصرف بهینه هوا کمک می کند ، از مشکلات عملکردی مانند کاهش توان تولید یا مصرف سوخت ضعیف جلوگیری می کند و به کارایی کلی موتور کمک می کند.این امر آن را به یک مؤلفه مهم در استراتژی های تشخیصی و کاهش انتشار مدرن تبدیل می کند.

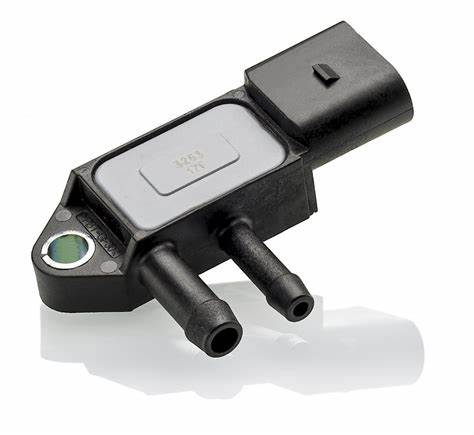

شکل 5. سنسور نقشه فشار دیفرانسیل

سنسور نقشه خروجی فرکانس

سنسور نقشه خروجی فرکانس داده های فشار را با استفاده از سیگنال فرکانس مختلف به جای سیگنال ولتاژ به ECM منتقل می کند.با تغییر فشار مانیفولد ، سنسور فرکانس پالس های سیگنال خود را تنظیم می کند ، که ECM سپس برای تعیین مخلوط سوخت و تنظیمات احتراق مناسب تفسیر می کند.این روش انتقال داده ها در محیط هایی مؤثر است که نویز الکتریکی و تداخل می توانند سیگنال های سنتی مبتنی بر ولتاژ را مختل کنند.سنسورهای نقشه خروجی فرکانس به طور گسترده ای در مدل های خودروهای قدیمی و سیستم های تخصصی موتور ، به ویژه در برنامه هایی که پایداری الکتریکی در اولویت قرار داشت ، مورد استفاده قرار گرفت.از آنجا که سیگنال های مبتنی بر فرکانس نسبت به تحریف از تداخل الکترومغناطیسی مستعد کمتری هستند ، این سنسورها اغلب در موتورهای با کارایی بالا یا صنعتی که در شرایط شدید عمل می کردند ، مورد حمایت قرار می گرفتند.

آنها در سیستم های اولیه تزریق سوخت الکترونیکی رایج بودند.اگرچه این سنسورها به دلیل پیشرفت در سنسورهای نقشه مبتنی بر ولتاژ ، در وسایل نقلیه مدرن به طور گسترده ای مورد استفاده قرار نمی گیرند ، اما هنوز هم در سیستم های میراث خاصی یافت می شوند.برخی از وسایل نقلیه تخصصی و کاربردهای صنعتی برای دوام و مقاومت در برابر نویز سیگنال از سنسورهای خروجی فرکانس استفاده می کنند.در حالی که فناوری های جدیدتر تا حد زیادی آنها را جایگزین کرده اند ، آنها بخش مهمی از تاریخچه خودرو و برنامه های مهندسی خاص هستند.

سنسور نقشه خروجی ولتاژ آنالوگ

یک سنسور نقشه خروجی ولتاژ آنالوگ با ارسال یک سیگنال ولتاژ به طور مداوم متفاوت به ECM ، مربوط به تغییرات در فشار منیفولد عمل می کند.با افزایش یا کاهش فشار منیفولد ورودی ، سنسور خروجی ولتاژ متناسب را تولید می کند که ECM برای ایجاد تنظیمات در تزریق سوخت ، زمان احتراق و سایر عملکردهای موتور استفاده می کند.این نوع سنسور MAP به دلیل دقت ، سادگی و ادغام یکپارچه با سیستم های کنترل الکترونیکی ، در وسایل نقلیه مدرن مورد استفاده قرار می گیرد.ECM می تواند به سرعت سیگنال های ولتاژ را از سنسور پردازش کند تا اصلاح شود و اطمینان حاصل شود که موتور در شرایط مختلف رانندگی به طور کارآمد کار می کند.

ماهیت صاف و مداوم خروجی ولتاژ امکان کنترل دقیق بر روی مخلوط های سوخت هوا را فراهم می کند و منجر به مصرف سوخت بهتر ، کاهش انتشار گازهای گلخانه ای و بهبود عملکرد موتور می شود.با این حال ، یکی از اشکالات بالقوه سنسورهای نقشه خروجی ولتاژ ، حساسیت آنها به تداخل الکتریکی است که گهگاه می تواند باعث خوانش های نادرست یا اختلال در سیگنال شود.با وجود این ، پیشرفت در فن آوری های محافظ و فیلتر این نگرانی ها را به حداقل رسانده و سنسورهای نقشه خروجی ولتاژ آنالوگ را به عنوان انتخاب ارجح تبدیل می کنند.قابلیت اطمینان ، قیمت مناسب و سازگاری آنها با ECM های معاصر ، ادامه استفاده گسترده آنها در برنامه های خودرو را تضمین می کند.

تابع سنسور نقشه

سنسور نقشه (فشار مطلق منیفولد) بیش از ابزاری برای اندازه گیری فشار هوا در داخل موتور است.این امر با کمک به ماژول کنترل موتور (ECM) در مدیریت موتور (ECM) با توجه به میزان هوای ورود به موتور ، در مدیریت موتور نقش دارد.این تنظیم لازم است زیرا موتورها تحت شرایط مختلف مانند شتاب ، بیکار یا رانندگی با تپه کار می کنند.سنسور نقشه تضمین می کند که موتور در همه زمان ها مخلوط سوخت هوا مناسب را بدست می آورد ، که به وسیله نقلیه کمک می کند تا به طور هموار و کارآمد کار کند.

یکی از مهمترین مشاغل سنسور نقشه کمک به کنترل بهره وری سوخت است.هنگامی که موتور به قدرت بیشتری نیاز دارد ، مانند هنگام شتاب سخت ، سنسور فشار کم در منیفولد ورودی را تشخیص می دهد و ECM را برای افزایش تزریق سوخت نشان می دهد.از طرف دیگر ، هنگامی که ماشین با سرعت ثابت در حال مسافرت است ، سنسور فشار بیشتری را تشخیص می دهد و به ECM اجازه می دهد تا مصرف سوخت را برای بهبود مسافت پیموده شده کاهش دهد.این فرآیند به رانندگان کمک می کند تا ضمن حفظ عملکرد قوی موتور ، در هزینه خود صرفه جویی کنند.

یکی دیگر از کارکردهای مهم سنسور نقشه ، تنظیم زمان احتراق است.زمان احتراق تعیین می کند چه موقع جرقه ها سوخت داخل موتور را مشتعل می کنند.اگر جرقه خیلی زود یا خیلی دیر اتفاق بیفتد ، موتور ممکن است سوء استفاده کند ، قدرت خود را از دست بدهد یا سوخت زباله را از دست بدهد.سنسور MAP به ECM کمک می کند تا زمان جرقه را بر اساس سطح فشار هوا تنظیم کند ، و اطمینان حاصل می کند که موتور بدون ضربه زدن یا تردید هموار حرکت می کند.این در موتورهای توربوشارژ و با کارایی بالا مهم است ، جایی که زمان بندی دقیق برای قدرت و کارآیی بهینه ضروری است.

سنسور نقشه همچنین در کاهش انتشار گازهای گلخانه ای نقش دارد.با ارائه داده های دقیق به ECM ، این اطمینان حاصل می کند که نسبت سوخت هوا نه خیلی غنی (سوخت بیش از حد) و نه خیلی لاغر (سوخت خیلی کم).یک مخلوط به درستی متعادل تضمین می کند که موتور به طور تمیز سوخت را می سوزاند و گازهای مضر مانند مونوکسید کربن (CO) ، هیدروکربن ها (HC) و اکسیدهای نیتروژن (NOX) را کاهش می دهد.این عملکرد برای رعایت مقررات زیست محیطی و سازگاری وسیله نقلیه با استانداردهای تولید گازهای گلخانه ای مهم است.

علل سنسور نقشه بد

یک سنسور نقشه معیوب (فشار مطلق منیفولد) می تواند منجر به عملکرد ضعیف موتور ، کاهش راندمان سوخت و بیکار بودن شود.عوامل مختلفی می توانند باعث شوند سنسور MAP از بین برود و باعث می شود که زودتر شناسایی و رسیدگی به این مسائل شود.در زیر دلایل اصلی سنسور نقشه بد ، همراه با توضیحات مفصل آورده شده است.

سن سنسور و با گذشت زمان می پوشید

با گذشت زمان ، سنسور نقشه به طور طبیعی به دلیل استفاده مداوم از بین می رود.اجزای داخلی ، از جمله مدارهای دیافراگم و الکترونیکی ، می توانند تخریب شوند و منجر به خواندن فشار نادرست می شوند.با افزایش سنسور ، توانایی آن در تشخیص تغییرات فشار هوا تضعیف می شود و باعث می شود واحد کنترل موتور (ECU) داده های نادرست را دریافت کند.این ممکن است منجر به شتاب ضعیف ، بیکار بودن یا افزایش مصرف سوخت شود.سنسورهای قدیمی تر همچنین ممکن است گسلهای الکتریکی داخلی ایجاد کنند و منجر به تأخیر یا عدم پاسخ سنسور شوند.بررسی منظم نگهداری و جایگزینی به موقع سنسور نقشه پیری می تواند به جلوگیری از مشکلات غیر منتظره موتور کمک کند.

قرار گرفتن در معرض دمای شدید و ارتعاشات

Engine Bay یک محیط سخت است و سنسور نقشه را در معرض حرارت زیاد ، ارتعاشات قوی و تغییرات فشار مداوم قرار می دهد.درجه حرارت شدید می تواند باعث گسترش و انقباض اجزای سنسور شود و منجر به ترک ، اتصالات گشاد یا آسیب داخلی شود.ارتعاشات مداوم موتور می تواند محفظه سنسور را تضعیف کند و باعث شکسته شدن مدارهای داخلی یا ایجاد اتصالات سیم کشی سست شود.اگر سنسور به دلیل آسیب لرزش ناپایدار شود ، ممکن است سیگنال های نوسان یا نادرست را به ECU ارسال کند.ایمن نگه داشتن سنسور و اطمینان از عایق بندی خوب می تواند به جلوگیری از دما و خرابی های مرتبط با لرزش کمک کند.

نشت خلاء در سیستم ورودی

نشت خلاء یکی از شایع ترین دلایل خواندن سنسور نقشه نادرست است.سنسور برای عملکرد صحیح به خوانش فشار دقیق از منیفولد ورودی متکی است.اگر نشتی در شیلنگ خلاء یا سیستم ورودی وجود داشته باشد ، سنسور ممکن است سطح فشار کاذب را تشخیص دهد و باعث شود ECU از تحویل سوخت و زمان احتراق اشتباه محاسبه کند.نشت خلاء به دلیل شیلنگهای خلاء ترک خورده یا شل متصل به سنسور نقشه ، واشرهای فرسوده در اطراف منیفولد ورودی و نشت در نزدیکی بدن دریچه گاز یا دریچه های ورودی ممکن است رخ دهد.علائم نشت خلاء که بر سنسور نقشه تأثیر می گذارد شامل بیکار بودن ، ایستادن یا از بین رفتن قدرت است.بررسی خطوط خلاء شل یا آسیب دیده و نشت پلمپ به سرعت می تواند از خوانش سنسور نادرست جلوگیری کند.

آلودگی از خاک ، روغن و زباله ها

ساخت خاک ، روغن و کربن می تواند سنسور نقشه را مسدود کند و بر توانایی آن در اندازه گیری دقیق فشار تأثیر می گذارد.آلودگی اغلب به دلیل بخارات نفتی از سیستم تهویه میل لنگ ، فیلترهای هوای کثیف یا قرار گرفتن در معرض آهک موتور و بقایای جاده اتفاق می افتد.هنگامی که سنسور مسدود می شود ، ممکن است سیگنال های تأخیر یا نادرست را به ECU بفرستد و منجر به راندمان ضعیف سوخت و عملکرد لاغر شود.در موارد شدید ، آلودگی می تواند سنسور را به طور کامل مسدود کرده و از عملکرد آن جلوگیری کند.تمیز کردن منظم سیستم ورودی و جایگزینی فیلترهای هوا می تواند به جلوگیری از ساخت و اطمینان از خواندن دقیق سنسور کمک کند.

نقص تولید و سنسورهای با کیفیت ضعیف

اگرچه خیلی شایع نیست ، برخی از سنسورهای نقشه ممکن است نقص کارخانه یا اجزای با کیفیت ضعیف داشته باشند که باعث خرابی زودهنگام می شوند.سنسورهای با کیفیت پایین ممکن است در برابر شرایط سخت موتور مقاومت نکنند و منجر به قرائت نادرست یا طول عمر کوتاه شوند.علائم یک سنسور معیوب شامل رفتار نامناسب موتور ، مانند غرفه ناگهانی ، سوء استفاده یا مشکل در شروع وسیله نقلیه است.استفاده از OEM (سازنده تجهیزات اصلی) یا سنسورهای پس از مارک با کیفیت بالا می تواند به جلوگیری از خرابی زودرس ناشی از ایجاد نقص کمک کند.

سیم کشی معیوب ، اتصالات سست یا نصب نادرست

سنسور نقشه برای ارسال سیگنال به ECU به سیم کشی الکتریکی متکی است.سیم های آسیب دیده ، اتصالات فاسد شده یا نصب نادرست می توانند در انتقال سیگنال تداخل داشته باشند و باعث می شود سنسور داده های نادرست را ارسال کند یا به طور کلی کار را متوقف کند.مسائل مربوط به سیم کشی مشترک شامل سیم های سرخ شده یا شکسته به دلیل سایش و پارگی ، اتصالات فاسد یا کثیف از اتصال الکتریکی قوی و نصب سنسور سست است که باعث قرائت ناپایدار می شود.اگر سنسور به درستی نصب نشود ، ممکن است به درستی با منیفولد ورودی هماهنگ نباشد و منجر به خطاهای خواندن فشار شود.بررسی اتصالات سیم کشی ، اطمینان از نصب ایمن و تعویض سیم های آسیب دیده می تواند به بازگرداندن عملکرد سنسور مناسب کمک کند.

سنسور نقشه چگونه کار می کند؟

سنسور فشار مطلق (MAP) منیفولد بخش مهمی از سیستم مدیریت موتور یک وسیله نقلیه است.این کمک می کند تا واحد کنترل موتور (ECU) تعیین کند که چقدر هوا وارد موتور می شود ، که امکان تنظیم دقیق در تزریق سوخت و زمان احتراق را فراهم می کند.بدون داشتن سنسور نقشه به درستی ، موتور ممکن است با عملکرد ضعیف ، بیکار بودن و افزایش مصرف سوخت مبارزه کند.در هسته آن ، سنسور MAP با اندازه گیری فشار هوا در داخل منیفولد ورودی کار می کند.منیفولد ورودی بخشی از موتور است که هوا قبل از ورود به محفظه احتراق با سوخت مخلوط می شود.از آنجا که میزان هوا در موتور بر اساس موقعیت دریچه گاز ، بار موتور و سرعت تغییر می کند ، سنسور نقشه قرائت فشار را به ECU ارائه می دهد.این خوانش ها به ECU کمک می کند تا مخلوط سوخت هوا را تنظیم کند و اطمینان حاصل کند که موتور در زمان مناسب مقدار مناسب سوخت را دریافت می کند.

سنسور MAP برای اندازه گیری تغییرات فشار هوا از دیافراگم و مدار الکترونیکی استفاده می کند.در داخل سنسور ، دو اتاق وجود دارد: یک طرف در معرض هوای محیط (خارج) قرار دارد و طرف دیگر به منیفولد ورودی وصل می شود.هنگامی که موتور در حال کار است ، فشار هوا در داخل منیفولد به طور مداوم بسته به میزان باز شدن یا بسته شدن دریچه گاز تغییر می کند.با تغییر این فشار ، دیافراگم در داخل سنسور حرکت می کند یا خم می شود و این حرکت به یک سیگنال الکتریکی تبدیل می شود که به ECU ارسال می شود.

سنسور MAP بر روی یک سیستم مرجع 5 ولت کار می کند ، به این معنی که دارای سه اتصال الکتریکی است: ولتاژ مرجع ، بازگشت سیگنال و یک سیم زمین.ماژول کنترل Powertrain (PCM) ، که عملکردهای مختلف موتور را مدیریت می کند ، سیگنال مرجع 5 ولت را به سنسور ارائه می دهد.سنسور MAP سپس این ولتاژ را بر اساس فشار هوا در منیفولد ورودی تنظیم می کند.اگر فشار زیاد باشد (هوای بیشتری که وارد موتور می شود ، مانند هنگام شتاب) ، سنسور ولتاژ خروجی را افزایش می دهد.اگر فشار کم باشد (ورود هوای کمتری ، مانند هنگام بیکار یا کاهش دهنده) ، ولتاژ کاهش می یابد.این سیگنال متغیر به PCM ارسال می شود و به آن اجازه می دهد تا هوای موتور را محاسبه کرده و تزریق سوخت را بر این اساس تنظیم کند.

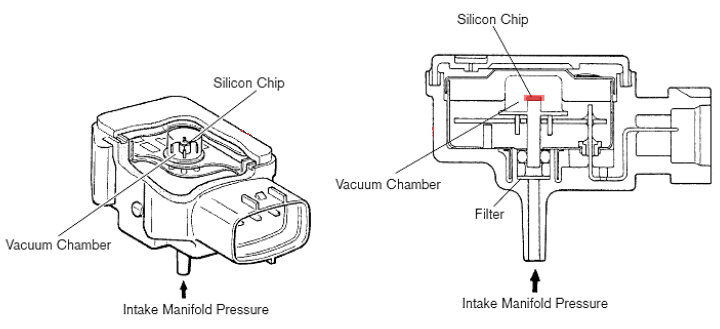

شکل 6. نماهای مقطعی و خارجی یک سنسور نقشه

هنگامی که دریچه گاز کاملاً باز است ، مانند هنگام شتاب سخت ، فشار داخل منیفولد ورودی نزدیک به فشار اتمسفر است ، به این معنی که خلاء کمتری وجود دارد.سنسور MAP این تغییر را تشخیص می دهد و ECU را برای افزایش تزریق سوخت نشان می دهد و قدرت بیشتری را به موتور ارائه می دهد.از طرف دیگر ، هنگامی که دریچه گاز تقریباً بسته است ، مانند وقتی که ماشین کند می شود یا بیکار می شود ، فشار خلاء بالاتری در منیفولد ورودی وجود دارد.سنسور MAP این موضوع را تشخیص می دهد و به ECU می گوید که تزریق سوخت را کاهش داده و به صرفه جویی در سوخت و جلوگیری از انتشار بیش از حد کمک می کند.

عملکرد دیگر سنسور MAP نقش آن در تنظیم زمان احتراق است.ECU از خوانش فشار سنسور برای تعیین بهترین زمان برای مشتعل مخلوط سوخت هوا در داخل سیلندرها استفاده می کند.اگر فشار زیاد باشد (نشانگر بار سنگین بر روی موتور) ، ECU زمان احتراق را برای افزایش قدرت و کارآیی افزایش می دهد.اگر فشار کم باشد ، ECU زمان بندی را برای جلوگیری از ضرب و شتم یا سوء استفاده از آن ، از یک موتور یکدست استفاده می کند.

از سنسور MAP همچنین در کنترل تشخیص و انتشار گازهای گلخانه ای استفاده می شود.اگر سنسور به دلیل آسیب ، آلودگی یا مشکلات سیم کشی ، قرائت های نادرست را ارائه دهد ، ECU ممکن است یک کد مشکل را ثبت کرده و چراغ موتور چک (CEL) را روشن کند.علائم شایع یک سنسور نقشه معیوب شامل تردید در هنگام شتاب ، مصرف سوخت ضعیف ، متوقف کردن موتور یا دود سیاه از اگزوز است.از آنجا که این سنسور در حفظ مخلوط سوخت صحیح هوا نقش دارد ، یک سنسور نقشه نقص می تواند منجر به انتشار گازهای گلخانه ای بالاتر و خرابی بالقوه در تست های انتشار شود.

کدهای سنسور نقشه

هنگامی که یک سنسور نقشه (فشار مطلق منیفولد) به درستی کار نمی کند ، واحد کنترل موتور وسیله نقلیه (ECU) ممکن است یک کد مشکل را ذخیره کرده و چراغ موتور چک (CEL) را روشن کند.این کدهای مشکل ، که به عنوان کدهای مشکل تشخیصی (DTC) نیز شناخته می شوند ، به مکانیک و صاحبان وسایل نقلیه کمک می کنند تا مشکلات مربوط به سنسور را شناسایی و برطرف کنند.کدها را می توان با استفاده از یک اسکنر OBD-II بازیابی کرد ، ابزاری که کدهای گسل ذخیره شده را از رایانه وسیله نقلیه می خواند.در زیر رایج ترین کدهای مشکل مربوط به سنسور نقشه ، همراه با توضیحات آنها وجود دارد.

• P0105: نقص مدار سنسور نقشه

هنگامی که واحد کنترل موتور (ECU) مسئله ای را در مدار سنسور فشار مطلق منیفولد (MAP) تشخیص می دهد ، یک کد مشکل P0105 ایجاد می شود.سنسور MAP در نظارت بر فشار هوا در مانیفولد ورودی نقش دارد و به ECU اجازه می دهد تا مخلوط سوخت مناسب را برای عملکرد بهینه موتور محاسبه کند.هنگامی که این مدار نقص عملکردی را تجربه می کند ، می تواند به دلیل عوامل مختلفی مانند سیم کشی شل یا آسیب دیده ، مخاطبین الکتریکی خورنده که در انتقال مناسب سیگنال دخالت می کنند ، یا یک سنسور ناکام که دیگر خوانش های دقیقی را ارائه نمی دهد ، باشد.از آنجا که سنسور MAP وظیفه ارسال داده ها به ECU را بر عهده دارد ، هرگونه اختلال در عملکرد آن می تواند بر راندمان موتور و قابلیت رانندگی تأثیر بگذارد.

هنگامی که مدار سنسور MAP نتواند خواندن فشار صحیح را منتقل کند ، ECU ممکن است برای تنظیم صحیح مخلوط سوخت هوا تلاش کند و منجر به مشکلات مختلف عملکرد شود.ممکن است علائمی مانند راندمان سوخت ضعیف ، تردید در هنگام شتاب یا حتی متوقف کردن موتور غیر منتظره را تجربه کنید.از آنجا که ECU برای تنظیم احتراق به داده های فشار دقیق متکی است ، قرائت های نادرست می توانند منجر به مخلوط بیش از حد غنی یا لاغر شوند ، هم بر قدرت و هم در انتشار آن تأثیر منفی می گذارد.برای حل این مسئله ، اتصالات سیم کشی را برای آسیب دیدگی بررسی کنید ، خروجی سنسور را آزمایش کنید تا تأیید کند که آیا به درستی کار می کند و در صورت لزوم هرگونه اجزای معیوب را جایگزین کنید.پرداختن به مشکل زودهنگام می تواند به جلوگیری از مشکلات بیشتر عملکرد موتور و اطمینان از عملکرد صاف کمک کند.

• P0106: دامنه سنسور نقشه/مشکل عملکرد

یک کد مشکل P0106 ​​هنگامی اتفاق می افتد که ECU تشخیص دهد که سنسور MAP در حال خواندن فشار است که در خارج از محدوده مورد انتظار قرار می گیرد.این بدان معنی است که سنسور یا مقادیری را تشخیص می دهد که نسبت به شرایط عملیاتی فعلی موتور بسیار زیاد یا خیلی کم است.از آنجا که سنسور MAP برای نظارت بر فشار مانیفولد ورودی و تنظیم تحویل سوخت بر این اساس طراحی شده است ، هرگونه قرائت نادرست می تواند باعث ایجاد اختلال در عملکرد شود.عوامل مختلفی می توانند در این مسئله نقش داشته باشند ، از جمله یک سنسور نقص عملکردی که خواندن فشار نادرست ، نشت خلاء در شیلنگهای ورودی یا شیلنگهای متصل را فراهم می کند ، و آلودگی ناشی از خاک یا آوار که در توانایی سنسور در اندازه گیری دقیق فشار دخالت می کنند.

هنگامی که ECU داده های فشار نادرست را دریافت می کند ، ممکن است تلاش کند تا مخلوط سوخت هوا را به درستی متعادل کند و منجر به علائم قابل توجه مانند تردید موتور ، بیکار بودن خشن ، سوء استفاده و افزایش انتشار گازهای مضر شود.اگر سنسور MAP قرائت های غیر طبیعی با فشار زیاد را ارسال کند ، ECU ممکن است سوخت بیش از حد تزریق کند و باعث احتراق ناکارآمد و افزایش مصرف سوخت شود.برعکس ، اگر سنسور فشار را دست کم بگیرد ، موتور ممکن است به اندازه کافی سوخت دریافت نکند و در نتیجه شتاب ضعیف و عملکرد لاغر باشد.برای تشخیص و برطرف کردن این مشکل ، مکانیک سنسور نقشه را برای از بین بردن هرگونه زباله تمیز می کند ، از منیفولد ورودی و شیلنگ ها برای نشت خلاء استفاده می کند و در صورت تعیین معیوب ، سنسور را جایگزین می کند.

• P0107: مدار سنسور نقشه ورودی کم

هنگامی که سنسور MAP سیگنال ولتاژ را به ECU ارسال می کند که پایین تر از محدوده مورد انتظار است ، یک کد مشکل P0107 تنظیم می شود.از آنجا که سنسور MAP فشار هوا را در مانیفولد ورودی اندازه گیری می کند ، خروجی ولتاژ آن باید با شرایط واقعی موتور مطابقت داشته باشد.هنگامی که سیگنال خیلی کم است ، ECU ممکن است این موضوع را به عنوان نشانه فشار بسیار کم تفسیر کند ، حتی اگر فشار منیفولد در سطح عملیاتی طبیعی باشد.این مسئله غالباً توسط یک سنسور MAP ناکام ایجاد می شود که قادر به تولید سیگنال ولتاژ مناسب ، مشکلات الکتریکی مانند مدارهای کوتاه یا اتصالات فاسد یا نشت خلاء است که منجر به خواندن فشار نادرست در سیستم ورودی می شود.

یک سنسور نقشه معیوب که گزارش فشار غیرطبیعی کم می تواند باعث ایجاد مشکلات قابل توجه از جمله از دست دادن موتور ، پاسخ ضعیف دریچه گاز ، بیکار بودن خشن و در موارد شدید ، متوقف شدن موتور شود.از آنجا که ECU از داده های فشار مانیفولد برای محاسبه مخلوط صحیح سوخت هوا استفاده می کند ، یک سیگنال ورودی کم می تواند باعث شود موتور بیش از حد لاغر شود و منجر به عدم تعادل در احتراق شود.تشخیص این مسئله نیاز به بررسی سیم کشی و اتصالات برای هرگونه آسیب یا خوردگی دارد ، آزمایش ولتاژ سنسور را با یک مولتی متر آزمایش می کند تا مشخص شود که آیا در محدوده مورد انتظار قرار دارد و در صورت عدم عملکرد صحیح سنسور را جایگزین کنید.شناسایی و رفع علت اصلی این مشکل به سرعت می تواند از وخامت عملکرد بیشتر و آسیب احتمالی موتور جلوگیری کند.

• P0108: مدار سنسور نقشه ورودی بالا

یک کد مشکل P0108 هنگامی ظاهر می شود که ECU سیگنال ولتاژ را از سنسور MAP که بالاتر از حد انتظار است ، تشخیص می دهد.این نشان می دهد که سنسور گزارش فشار مانیفولد ورودی غیرمعمول را گزارش می کند ، که ممکن است به طور دقیق شرایط واقعی موتور را منعکس نکند.از آنجا که سنسور MAP به تنظیم تزریق سوخت و زمان احتراق کمک می کند ، قرائت نادرست می تواند منجر به احتراق نادرست و عملکرد ضعیف موتور شود.دلایل متداول این مسئله شامل یک سنسور نقشه نادرست است که سیگنال های نادرست ، مشکلات سیم کشی مانند مدارهای باز یا اتصالات آسیب دیده و محدودیت های جریان هوا را به دلیل داشتن مانیفولد گرفتگی یا بدنه دریچه گاز ، که می تواند خوانش فشار گمراه کننده ایجاد کند ، ارسال می کند.

هنگامی که سنسور MAP مقادیر ورودی غیر طبیعی بالایی را فراهم می کند ، ECU ممکن است با تزریق سوخت بیشتر از حد لازم پاسخ دهد و منجر به مصرف بیش از حد سوخت و احتراق ناکارآمد شود.ممکن است به دلیل مخلوط سوخت بیش از حد غنی از هوا ، عملکرد موتور خشن و افزایش هزینه سوخت ، علائمی مانند دود سیاه ناشی از اگزوز را مشاهده کنید.خوانش فشار نادرست می تواند باعث شود موتور به طور ناکارآمد عمل کند و به طور بالقوه باعث ایجاد چراغ موتور چک می شود.برای تشخیص و رفع مشکل ، سیم کشی و سنسور را برای آسیب بازرسی کنید ، سیستم ورودی را تمیز کنید تا هرگونه انسداد از بین برود و در صورت تعیین نقص ، سنسور را جایگزین کنید.پرداختن به این مشکل به سرعت به بازگرداندن بهره وری مناسب سوخت و عملکرد موتور کمک می کند.

• P0109: مدار سنسور نقشه متناوب

هنگامی که سنسور MAP یک سیگنال متناقض یا ناپایدار را به ECU ارسال می کند ، یک کد مشکل P0109 ایجاد می شود.سیگنال به جای تهیه یک ولتاژ ثابت که مربوط به فشار منیفولد است ، به طور غیرقابل پیش بینی نوسان می کند و تنظیم دقیق تحویل سوخت و زمان احتراق را برای ECU دشوار می کند.این نوع مشکل اغلب در اثر اتصالات سیم کشی سست یا فاسد ایجاد می شود که به طور متناوب سیگنال را مختل می کند ، یک سنسور ناکام که فقط به صورت پراکنده کار می کند ، یا به دلیل ارتعاشات موتور به سیم کشی آسیب می رساند.از آنجا که سنسور MAP در مدیریت موتور نقش دارد ، یک مسئله متناوب می تواند منجر به عملکرد نامنظم و نگرانی های قابلیت رانندگی غیر منتظره شود.

هنگامی که سیگنال سنسور MAP ناپایدار است ، ممکن است علائمی مانند تردید در هنگام شتاب ، از دست دادن ناگهانی قدرت ، افزایش موتور یا تغییرات غیرقابل پیش بینی در پاسخ دریچه گاز را تجربه کنید.این بی نظمی ها می توانند وسیله نقلیه را دشوار کند و ممکن است منجر به فشار اضافی در سایر اجزای موتور شود.تشخیص این مسئله شامل بررسی سیم کشی سست یا آسیب دیده ، اطمینان از ایمن بودن تمام اتصالات الکتریکی و عاری از خوردگی و آزمایش سنسور در شرایط مختلف برای دیدن اینکه آیا سیگنال پایدار است یا خیر.اگر سنسور به ارسال سیگنال های نامنظم ادامه دهد ، جایگزینی آن با یک مورد جدید اغلب بهترین راه حل برای بازگرداندن عملکرد مداوم موتور و جلوگیری از عوارض بیشتر است.

چگونه از سنسور نقشه استفاده کنیم؟

سنسور فشار مطلق (MAP) منیفولد یک مؤلفه مهم در سیستم موتور وسیله نقلیه است.این به ماژول کنترل موتور (ECM) کمک می کند تا مخلوط سوخت هوا را برای راندمان بهتر سوخت ، شتاب نرم تر و کاهش تولید گازهای گلخانه ای تنظیم کند.برای استفاده صحیح از یک سنسور نقشه ، باید به درستی نصب ، کالیبره شده و آزمایش شود تا اطمینان حاصل شود که خوانش های دقیق را ارائه می دهد.در زیر یک راهنمای مفصل در مورد نحوه مکان یابی ، اتصال ، تست و عیب یابی یک سنسور نقشه برای بهترین عملکرد موتور آورده شده است.

پیدا کردن سنسور نقشه

قبل از استفاده از سنسور نقشه ، اولین قدم شناسایی مکان دقیق آن در خلیج موتور است.سنسور MAP بر روی یا در نزدیکی منیفولد ورودی نصب شده است ، که مؤلفه ای برای توزیع هوا به سیلندرهای موتور است.معمولاً در نزدیکی بدن دریچه گاز یافت می شود ، زیرا هنگام باز شدن و بسته شدن دریچه گاز ، نیاز به تشخیص تغییرات فشار دارد.قرار دادن دقیق سنسور به ساخت و مدل وسیله نقلیه بستگی دارد ، بنابراین مراجعه به دفترچه راهنما می تواند جزئیات خاصی را در مورد مکان آن ارائه دهد.در بیشتر موارد ، این یک سنسور کوچک و مستطیل شکل با کانکتور الکتریکی و در بعضی از طرح ها یک شیلنگ خلاء متصل به آن است.

برای پیدا کردن سنسور نقشه به طور دقیق ، منیفولد ورودی را برای یک سنسور که یا روی خود منیفولد پیچیده شده یا از طریق شلنگ خلاء متصل شده است ، بازرسی کنید.این سنسور دارای سیم کشی با سیم های متعدد منتهی به ECM خواهد بود.اگر طرح موتور وسیله نقلیه پیدا کردن سنسور را دشوار کند ، استفاده از یک راهنمای تعمیر آنلاین یا مشاوره با مکانیک می تواند مفید باشد.این مهم است که اطمینان حاصل شود که سنسور در وضعیت خوبی قرار دارد و از ایجاد بیش از حد از خاک ، آوار یا تولید روغن عاری است ، زیرا این آلاینده ها می توانند در توانایی آن در تهیه فشار دقیق فشار دخالت کنند.

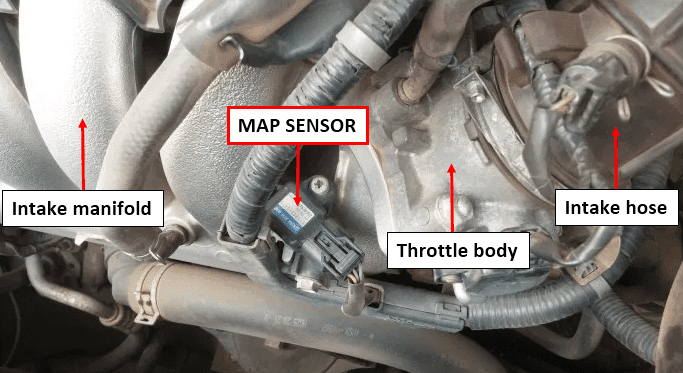

شکل 7. محل سنسور نقشه

اتصال سنسور نقشه

اتصال مناسب سنسور MAP برای اطمینان از ارتباط دقیق با ECM مهم است.این سنسور از طریق یک مهار الکتریکی سه سیم متصل می شود ، هر سیم که یک عملکرد خاص را ارائه می دهد.سیم اول ولتاژ مرجع (5V) است که توسط ECM برای تأمین انرژی سنسور تأمین می شود.سیم دوم سیم سیگنال است که خواندن فشار را برای پردازش به ECM منتقل می کند.سیم سوم سیم زمین است که یک جریان الکتریکی پایدار را تضمین می کند و از تداخل سیگنال جلوگیری می کند.اتصال ضعیف در هر یک از این سیم ها می تواند منجر به خوانش نادرست و مشکلات بالقوه عملکرد موتور شود.

قبل از اتصال سنسور MAP ، سیم کشی را برای هرگونه علائم سایش ، مانند سیم های فرسوده ، خوردگی یا اتصالات گشاد بررسی کنید.اتصال الکتریکی را محکم به سنسور وصل کنید تا از تناسب ایمن اطمینان حاصل شود.اگر سنسور از شیلنگ خلاء استفاده می کند ، ترک ها ، نشت ها یا قطع ارتباط را بررسی کنید ، زیرا هر نشت خلاء می تواند باعث شود سنسور قرائت های نادرست را ارائه دهد.برای جلوگیری از نوسانات فشار هوا بر عملکرد موتور باید یک شیلنگ آسیب دیده جایگزین شود.هنگامی که سنسور به طور ایمن متصل شد ، تأیید کنید که سیم کشی به درستی مسیریابی شده و با اجزای موتور داغ که می تواند با گذشت زمان باعث آسیب شود ، در تماس نیست.

کالیبراسیون سنسور نقشه

در برخی از وسایل نقلیه ، پس از نصب سنسور نقشه جدید ، ممکن است کالیبراسیون برای اطمینان از خواندن دقیق فشار لازم باشد.کالیبراسیون فرآیند همگام سازی سنسور با ECM است به گونه ای که فشار مانیفولد را به درستی در شرایط عملیاتی مختلف اندازه گیری می کند.بدون کالیبراسیون مناسب ، سنسور ممکن است سیگنال های نادرست را ارسال کند و منجر به تنظیم نادرست سوخت ، تردید موتور یا حتی متوقف شدن شود.همه وسایل نقلیه به کالیبراسیون دستی نیاز ندارند ، زیرا برخی از سنسورها توسط سازنده از قبل کالیبره می شوند.با این حال ، برای کسانی که انجام می دهند ، پیروی از روش کالیبراسیون صحیح به حفظ راندمان موتور کمک می کند.

برای کالیبراسیون یک سنسور نقشه ، یک ابزار اسکن تشخیصی که از کالیبراسیون سنسور پشتیبانی می کند ، لازم است.ابتدا ابزار اسکن را به درگاه OBD-II وسیله نقلیه وصل کنید و دستورالعمل های سازنده را برای تنظیم مجدد حافظه ECM دنبال کنید و هرگونه داده ذخیره شده را از سنسور قدیمی پاک کنید.در مرحله بعد ، مقادیر فشار پایه را مطابق با مشخصات وسیله نقلیه تنظیم کنید.این فرآیند به ECM اجازه می دهد تا خوانش سنسور جدید را تشخیص داده و تحویل سوخت را بر این اساس تنظیم کند.پس از اتمام کالیبراسیون ، یک درایو تست را انجام دهید تا اطمینان حاصل شود که موتور بدون تردید یا از بین رفتن برق ، به راحتی کار می کند.در صورت ادامه مشکلات عملکرد ، ممکن است عیب یابی بیشتر مورد نیاز باشد.

آزمایش سنسور نقشه

پس از نصب و اتصال سنسور MAP ، باید آزمایش شود تا تأیید شود که به درستی عملکرد دارد.یک سنسور نقشه معیوب می تواند باعث ایجاد انواع مشکلات مربوط به عملکرد موتور ، مانند بیکار بودن خشن ، شتاب ضعیف و افزایش مصرف سوخت شود.آزمایش سنسور شامل بررسی خروجی ولتاژ آن در شرایط مختلف موتور است تا تأیید کند که آیا در حال ارائه فشار دقیق است.این کار می تواند با استفاده از ابزار اسکن تشخیصی یا مولتی متر انجام شود ، که هر دو امکان نظارت بر سیگنال های خروجی سنسور را فراهم می کنند.

برای آزمایش سنسور نقشه با یک ابزار اسکن تشخیصی ، موتور را شروع کرده و اجازه دهید آن را بیکار کنید.ابزار اسکن را به درگاه OBD-II وسیله نقلیه وصل کرده و به منوی داده سنسور بروید.در حالی که به تدریج سرعت موتور را افزایش و کاهش می دهد ، قرائت های سنسور نقشه را مشاهده کنید.ولتاژ سنسور باید هنگام شتاب و کاهش در هنگام کاهش سرعت افزایش یابد.اگر ولتاژ ثابت بماند یا نوسانات نامنظم را نشان دهد ، سنسور ممکن است معیوب باشد.از طرف دیگر ، برای آزمایش سنسور MAP با مولتی متر ، آن را روی حالت ولتاژ DC تنظیم کرده و سرب مثبت را به سیم سیگنال و سرب منفی به زمین وصل کنید.با خاموش شدن موتور اما موتور خاموش ، ولتاژ باید بین 4.5 ولت و 5 ولت بخواند.پس از کار موتور ، ولتاژ باید مطابق با ورودی دریچه گاز نوسان کند.خواندن ولتاژ به طور مداوم کم یا زیاد ممکن است نشانگر سنسور معیوب ، مشکل سیم کشی یا نشت خلاء باشد که همه آنها نیاز به بازرسی بیشتر دارند.

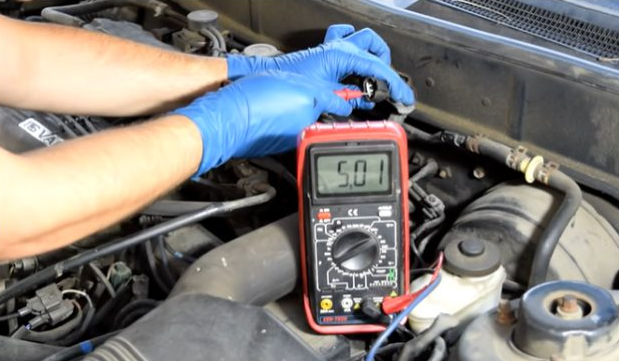

شکل 8. آزمایش سنسور نقشه

علائم سنسور نقشه نادرست چیست؟

از آنجا که سنسور MAP به ماژول کنترل موتور (ECM) کمک می کند تا تحویل سوخت و زمان احتراق را تنظیم کند ، هرگونه خرابی می تواند منجر به عملکرد نادرست موتور شود.شناخت علائم سنسور نقشه بد می تواند به جلوگیری از آسیب جدی موتور و تعمیرات گران قیمت کمک کند.در زیر رایج ترین علائم هشدار دهنده یک سنسور نقشه معیوب و نحوه تأثیر آنها در وسیله نقلیه است.

چراغ موتور (CEL) را روشن کنید

یکی از فوری ترین و قابل توجه ترین علائم یک سنسور نقشه ناکام ، روشنایی چراغ موتور چک (CEL) در داشبورد است.سیستم تشخیصی پردازنده وسیله نقلیه (OBD-II) به طور مداوم عملکرد سنسور نقشه را کنترل می کند ، و هنگامی که سنسور قرائت های نامنظم یا نادرست را ارائه می دهد ، ECM مسئله را تشخیص می دهد و چراغ هشدار دهنده را تحریک می کند.این هشدار نشان می دهد که این سیستم کد مشکل تشخیصی (DTC) را ذخیره کرده است ، که می توان با استفاده از یک اسکنر OBD-II بازیابی شد تا به مشخص کردن مشکل کمک کند.در حالی که یک چراغ موتور چک ممکن است همیشه مسئله سنسور نقشه را نشان ندهد ، اما به عنوان یک هشدار مهم عمل می کند که نباید نادیده گرفته شود.

کدهای مشکل رایج مربوط به یک سنسور نقشه معیوب شامل P0105 (نقص مدار سنسور نقشه) ، P0106 ​​(محدوده سنسور نقشه/شماره عملکرد) ، P0107 (ولتاژ سنسور نقشه خیلی کم) و P0108 (ولتاژ سنسور نقشه خیلی زیاد است).هر یک از این کدها انواع مختلفی از خرابی سنسور نقشه را نشان می دهد ، اما در صورت عدم حل شدن ، همه می توانند منجر به مشکلات جدی عملکرد شوند.اگر چراغ موتور چک ظاهر شود ، سریع تشخیص کد خطا و پرداختن به نقص سنسور می تواند از آسیب بیشتر موتور جلوگیری کند و به بازگرداندن عملکرد بهینه وسیله نقلیه کمک کند.نادیده گرفتن CEL برای یک دوره طولانی می تواند منجر به کاهش راندمان سوخت ، شرایط رانندگی خشن و مسائل مکانیکی طولانی مدت بالقوه شود.

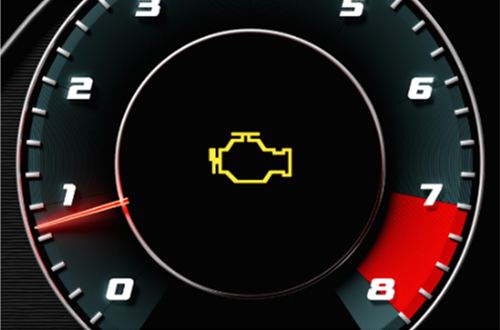

شکل 9. داشبورد که یک چراغ موتور چک روشن را نشان می دهد (CEL)

عملکرد ضعیف موتور

یک سنسور نقشه نقص می تواند بر عملکرد موتور تأثیر بگذارد و منجر به چندین مسئله قابل توجه شود.یکی از علائم رایج ، بیکار بودن خشن است ، جایی که موتور هنگام ایستادن وسیله نقلیه بیش از حد لرزش یا ارتعاش می کند.همچنین ممکن است در حین شتاب تردید یا لاغری را تجربه کنید ، و باعث می شود وسیله نقلیه احساس بی پاسخ یا کندی برای افزایش سرعت یابد.در بعضی موارد ، موتور ممکن است به طور غیر منتظره ای متوقف شود ، به خصوص هنگام توقف در چراغ های راهنمایی و یا متوقف کردن علائم.این از دست دادن ثبات در عملکرد موتور می تواند رانندگی را غیرقابل پیش بینی و حتی ناامن ، به ویژه در شرایط پر ترافیک یا هنگام ادغام در بزرگراه ها ، غیرقابل پیش بینی و حتی ناامن کند.

این مشکلات عملکرد به این دلیل رخ می دهد که سنسور MAP خوانش فشار نادرست را به ECM ارسال می کند و از تنظیم صحیح مخلوط سوخت هوا و زمان احتراق جلوگیری می کند.در نتیجه ، موتور ممکن است مقدار صحیح سوخت را دریافت نکند و باعث از بین رفتن قدرت و کاهش راندمان کلی شود.این وسیله نقلیه ممکن است در حین رانندگی در بالا حرکت کند و یا افت ناگهانی قدرت را در زیر بار تجربه کند.در صورت عدم فشار ، ادامه کار با یک سنسور نقشه ناکام می تواند منجر به سایش موتور طولانی مدت ، کاهش پاسخگویی و افزایش مصرف سوخت شود ، در نهایت باعث می شود رانندگی ناامیدکننده و پرهزینه تر شود.

کاهش راندمان سوخت

یک سنسور نقشه معیوب می تواند باعث شود موتور بیشتر از حد لازم سوخت مصرف کند و منجر به کاهش راندمان سوخت و سوخت گیری مکرر شود.از آنجا که سنسور MAP با اندازه گیری فشار مانیفولد ورودی ، به تعیین نسبت سوخت بهینه بهینه کمک می کند ، قرائت نادرست می تواند منجر به تزریق بیش از حد سوخت شود.این بدان معناست که موتور ممکن است سوخت بیشتری را نسبت به نیاز مورد نیاز سوزاند ، مایل های وسیله نقلیه در هر گالن (MPG) را کاهش داده و باعث افزایش هزینه سوخت می شود.ممکن است متوجه شوید که آنها باید بیشتر از حد معمول سوخت گیری کنند ، حتی اگر عادت رانندگی آنها بدون تغییر باقی بماند.

نتیجه دیگر تحویل نادرست سوخت ، مخلوط سوخت هوا بسیار غنی است که در آن سوخت اضافی به موتور تزریق می شود و بدون سوختگی می رود.این نه تنها سوخت را هدر می دهد بلکه منجر به افزایش انتشار گازهای اگزوز می شود و باعث می شود وسیله نقلیه از نظر محیط زیست کمتر باشد.علائم مخلوط غنی شامل دوده سیاه بر روی شاخه های جرقه ، بوی سوخت قوی از اگزوز و ساخت کربن بالاتر از حد طبیعی در داخل موتور است.پرداختن به یک سنسور نقشه معیوب زود هنگام می تواند به بازگرداندن مصرف مناسب سوخت ، کاهش انتشار گازهای گلخانه ای و بهبود کارایی کلی موتور ، در نهایت صرفه جویی در هزینه و کاهش تأثیرات زیست محیطی کمک کند.

اشتباهات و ارتعاشات موتور

اشتباهات موتور یکی دیگر از علائم شایع سنسور نقشه ناکام است ، زیرا قرائت نادرست فشار هوا می تواند زمان دقیق تزریق سوخت و احتراق را مختل کند.هنگامی که مخلوط سوخت هوا بیش از حد لاغر یا خیلی غنی است ، ممکن است سوخت به درستی در داخل سیلندرها مشتعل نشود و باعث تردید ، تکان دادن یا شتاب خشن شود.این امر منجر به عدم تحویل برق صاف می شود و تجربه رانندگی را با ثبات تر و غیرقابل پیش بینی تر می کند.سوء استفاده از موتور همچنین می تواند باعث ارتعاشات قابل توجه ، به ویژه هنگام بیکار بودن یا شتاب دادن شود ، زیرا چرخه احتراق ناقص بر تعادل عملکرد موتور تأثیر می گذارد.

در صورت عدم فشار ، اشتباهات مکرر موتور می تواند آسیب های بیشتری به مؤلفه هایی مانند شاخه های جرقه ای ، سیم پیچ احتراق و مبدل های کاتالیزوری وارد کند.عبور سوخت نشده از سیستم اگزوز می تواند منجر به ساخت کربن ، گرفتگی سنسورها و کاهش کارایی موتور با گذشت زمان شود.در موارد شدید ، اشتباهات طولانی مدت می تواند به آسیب داخلی موتور کمک کند و نیاز به تعمیرات گران قیمت دارد.اگر وسیله نقلیه هنگام رانندگی شروع به لرزیدن یا تردید کند ، بازرسی از سنسور نقشه و پرداختن به هرگونه مشکل به سرعت می تواند به جلوگیری از آسیب های طولانی مدت و بازگرداندن عملکرد صاف موتور کمک کند.

دود سیاه از اگزوز

دود سیاه بیش از حد از اگزوز یک نشانگر قوی است که موتور بیش از حد غنی است ، که اغلب می تواند توسط یک سنسور نقشه معیوب ایجاد شود.هنگامی که ECM داده های فشار نادرست را دریافت می کند ، ممکن است با تزریق سوخت بیشتر از حد لازم جبران شود و منجر به احتراق ناقص شود.این سوخت اضافی از طریق سیستم اگزوز به عنوان دود سیاه خارج می شود ، که نشانه ای قابل مشاهده است که سوخت به طور کارآمد سوزانده نمی شود.همچنین ممکن است متوجه بوی بنزین قوی از اگزوز شوید ، بیشتر تأیید کنید که موتور بیش از حد سوخت است.

یکی دیگر از عوارض جانبی مخلوط سوخت غنی ، افزایش رسوبات کربن بر روی اجزای موتور مانند شاخه های جرقه ای و سنسورهای اکسیژن است.این سپرده ها می توانند منجر به عملکرد ضعیف موتور ، سوءاستفاده ها و افزایش انتشار گازهای گلخانه ای شوند و بیشتر بر کارآیی خودرو تأثیر بگذارند.اجرای موتور با سوخت بیش از حد برای دوره های طولانی نیز می تواند به مبدل کاتالیزوری آسیب برساند ، یک جزء گران قیمت که مسئول کاهش انتشار مضر است.پرداختن به مسئله سنسور نقشه زود هنگام می تواند به جلوگیری از مصرف بیش از حد سوخت ، بازگرداندن احتراق مناسب و کاهش آلودگی محیط زیست کمک کند.

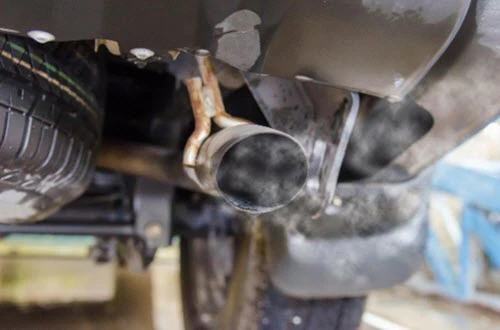

شکل 10. دودهای اگزوز قابل مشاهده

مشکل در شروع موتور

یک سنسور نقشه ناکام می تواند شروع به کار با موتور ، به خصوص در هوای سرد یا بعد از اینکه وسیله نقلیه برای مدت طولانی نشسته است ، کار را دشوارتر کند.از آنجا که سنسور MAP در تعیین مقدار صحیح سوخت مورد نیاز برای احتراق نقش دارد ، قرائت فشار نادرست می تواند باعث عدم تعادل در تحویل سوخت شود.این می تواند قبل از شروع موتور به زمان میل لنگ طولانی تر منجر شود و نیاز به تلاش های متعدد برای اجرای وسیله نقلیه دارد.

در موارد شدیدتر ، موتور ممکن است به هیچ وجه شروع به کار کند و یا خشن شروع کند و چند ثانیه قبل از دویدن هموار ، پاشیده شود.با وخیم تر شدن سنسور نقشه ، این مشکلات شروع می شود و منجر به افزایش سایش در موتور استارت و باتری می شود.اگر وسیله نقلیه در شروع یا تجربه میل لنگ طولانی مدت مشکل داشته باشد ، آزمایش سنسور نقشه و بازرسی از اتصالات الکتریکی آن می تواند به تشخیص مشکل قبل از بدتر شدن کمک کند.

سرعت بیکار بالا

یک سنسور نقشه معیوب می تواند باعث شود موتور به دلیل خواندن نادرست فشار هوا که به ECM ارسال می شود ، با سرعت بالایی در حال بیکار باشد.به طور معمول ، یک موتور بسته به مدل وسیله نقلیه باید بین 700-900 دور در دقیقه کار کند.با این حال ، هنگامی که سنسور MAP شکست خورد ، ECM ممکن است سطح فشار کاذب را تفسیر کرده و سرعت بیکار را افزایش دهد.ممکن است متوجه شوید که موتور وقتی وسیله نقلیه در حالت خنثی یا پارک است ، حتی بدون فشار دادن شتاب دهنده ، بیش از حد تغییر می کند.

علاوه بر مصرف سوخت بالاتر ، یک بیکار ماندگار می تواند منجر به افزایش سایش و پارگی در قطعات موتور شود.سرعت طولانی مدت بیکار ، فشار اضافی را بر روی بدن دریچه گاز ، سنسورها و سایر قطعات سیستم سوخت قرار داده و طول عمر آنها را کاهش می دهد.پرداختن به مسئله سنسور نقشه به سرعت می تواند به حفظ بیکار پایدار ، بهبود راندمان سوخت و جلوگیری از استرس بیش از حد موتور در طول زمان کمک کند.

جایگزینی یک سنسور نقشه معیوب

یک سنسور نقشه ناکام می تواند باعث افزایش پاسخ موتور ، افزایش مصرف سوخت و دود سیاه از اگزوز شود.اگر سنسور تأیید شود که ناقص است ، جایگزین کردن آن با یک سنسور جدید با کیفیت بالا به موتور کمک می کند تا دوباره به درستی کار کند.اگرچه این روند نسبتاً ساده است ، پیروی از مراحل صحیح برای اطمینان از جایگزینی ایمن و موفق مهم است.در زیر یک راهنمای مفصل در مورد نحوه جایگزینی یک سنسور نقشه به درستی ارائه شده است.

ابزارها و قطعات لازم را جمع کنید

قبل از شروع فرآیند جایگزینی ، مهم است که ابزار و تجهیزات مناسب را آماده کنید.تهیه همه چیز باعث می شود روند جایگزینی سریعتر و آسان تر شود.یک سنسور نقشه جدید باید بر اساس سازگاری با ساخت و مدل وسیله نقلیه انتخاب شود.یک آچار سوکت یا پیچ گوشتی برای جدا کردن سنسور از منیفولد ورودی لازم است.پاک کننده تماس الکتریکی به تمیز کردن نقاط اتصال سنسور برای تناسب ایمن کمک می کند.دستکش و عینک ایمنی از دست و چشم در برابر خاک و آوار محافظت می کند.یک دفترچه راهنمای خدمات وسیله نقلیه در صورت لزوم دستورالعمل های خاص مدل را ارائه می دهد.پس از آماده شدن همه ابزارها ، زمان آن رسیده است که روند جایگزینی را شروع کنیم.

موتور را خاموش کرده و باتری را جدا کنید

برای ایمنی ، همیشه قبل از کار روی هر مؤلفه برقی ، موتور را خاموش کنید.از آنجا که سنسور MAP به ماژول کنترل موتور (ECM) وصل شده است ، قطع ترمینال باتری منفی توصیه می شود.این امر مانع از هرگونه شورت برقی یا خسارت تصادفی به سیستم رایانه ای خودرو می شود.برای قطع باتری ، باتری خودرو را در زیر کاپوت قرار دهید.برای شل کردن مهره در ترمینال منفی (-) از آچار استفاده کنید.کابل را با دقت برداشته و آن را کنار بگذارید تا از تماس تصادفی جلوگیری شود.جدا کردن باتری ، ECM را مجدداً تنظیم می کند و به پاک کردن هرگونه خطای خطای ذخیره شده از سنسور قدیمی کمک می کند.

سنسور نقشه را در خلیج موتور پیدا کنید

سنسور نقشه معمولاً روی یا در نزدیکی منیفولد ورودی ، نزدیک به بدن دریچه گاز نصب می شود.این یک مؤلفه کوچک با یک کانکتور الکتریکی و در برخی موارد شیلنگ خلاء وصل شده به آن است.مکان دقیق ممکن است بسته به وسیله نقلیه متفاوت باشد ، بنابراین بررسی دفترچه راهنما می تواند مفید باشد.برای یافتن سنسور نقشه ، به دنبال یک سنسور کوچک با سیم کشی وصل شده به آن باشید.بررسی کنید که آیا به شلنگ خلاء وصل شده است یا مستقیماً روی منیفولد ورودی نصب شده است.اگر مطمئن نیستید ، آن را با سنسور جایگزین جدید مقایسه کنید تا به شناسایی آن کمک کنید.پس از قرار گرفتن سنسور MAP ، به روند حذف ادامه دهید.

سنسور نقشه معیوب را حذف کنید

از بین بردن سنسور قدیمی باید با دقت انجام شود تا از آسیب رساندن به اجزای اطراف جلوگیری شود.ابتدا با فشار دادن برگه رهاسازی و با دقت کشیدن کانکتور ، کانکتور الکتریکی را از برق جدا کنید و از کشیدن مستقیم روی سیم ها خودداری کنید.در مرحله بعد ، پیچ ها یا پیچ های نصب را با استفاده از آچار سوکت یا پیچ گوشتی بردارید.اگر سنسور به یک خط خلاء وصل شده است ، بدون آسیب رساندن به آن شیلنگ را به آرامی بکشید.پس از قطع ارتباط ، سنسور را از وضعیت نصب آن جدا کنید.سنسور قدیمی را برای آسیب های مرئی ، مانند ترک ها ، تولید روغن یا خوردگی ، که ممکن است باعث از بین رفتن آن شود ، بررسی کنید.

سنسور نقشه جدید را نصب کنید

پس از برداشتن سنسور معیوب ، نصب سنسور نقشه جدید ساده است.با تمیز کردن ناحیه نصب با یک پارچه نرم یا تمیز کننده تماس الکترونیکی برای از بین بردن هرگونه خاک ، روغن یا آوار شروع کنید.سنسور نقشه جدید را با محل نصب آن تراز کنید و در صورت لزوم ، شلنگ خلا را به طور محکم وصل کنید تا از نشت جلوگیری شود.سنسور را با پیچ و پیچ با استفاده از آچار سوکت یا پیچ گوشتی ایمن کنید و از عدم استفاده از آن اطمینان حاصل کنید ، زیرا این امر می تواند به سنسور آسیب برساند.در آخر ، با وصل کردن سیم کشی سیم کشی به طور ایمن به سنسور جدید ، اتصال الکتریکی را دوباره وصل کنید تا زمانی که به جای خود کلیک کند.یک سنسور به درستی نصب شده باید بدون هیچ گونه اتصالات سست یا نشت خلاء متناسب باشد.

باتری را دوباره وصل کنید و کدهای خطای را پاک کنید

پس از نصب سنسور جدید ، زمان آن رسیده است که برق را به وسیله نقلیه بازگردانید و هرگونه خطای خطای ذخیره شده را مجدداً تنظیم کنید.برای اتصال مجدد باتری ، ترمینال باتری منفی (-) را به سمت باتری وصل کرده و از آچار برای محکم کردن اتصال به طور ایمن استفاده کنید.اطمینان از محکم بودن ترمینال از مشکلات الکتریکی جلوگیری می کند.از آنجا که ECM ممکن است هنوز داده های سنسور قدیمی ذخیره شده باشد ، پاک کردن کدها به اطمینان از اینکه سنسور نقشه جدید به درستی توسط سیستم شناخته می شود ، کمک می کند.کدهای خطا را می توان با استفاده از یک اسکنر OBD-II برای پاک کردن هرگونه کدهای مشکل ذخیره شده یا جدا کردن باتری به مدت 10 تا 15 دقیقه پاک کرد تا به ECU اجازه دهد تا به طور طبیعی تنظیم شود.پس از پاک شدن کدها ، به آزمایش خودرو ادامه دهید.

موتور را شروع کرده و سنسور نقشه جدید را آزمایش کنید

پس از تعویض سنسور نقشه ، مهم است که موتور را راه اندازی کنید و بررسی کنید که سنسور جدید به درستی کار می کند یا خیر.احتراق را روشن کنید و اجازه دهید موتور برای چند دقیقه کار کند.موتور باید بدون ایستادن یا تردید یکنواخت کار کند.چراغ های هشدار دهنده را در داشبورد بررسی کنید ، اگر چراغ موتور چک خاموش شود ، جایگزینی موفقیت آمیز بود.یک درایو تست کوتاه انجام دهید تا اطمینان حاصل شود که موتور به خوبی به شتاب و کاهش سرعت پاسخ می دهد.راندمان و عملکرد سوخت را در چند درایوهای بعدی کنترل کنید.اگر وسیله نقلیه بهتر شود ، سنسور جدید به درستی کار می کند.اگر چراغ موتور چک بازگردد یا موتور هنوز عملکرد ضعیفی داشته باشد ، اتصالات نصب ، سیم کشی و خلاء را دوباره بررسی کنید تا از همه چیز اطمینان حاصل شود.

مقایسه سنسور موتور

سنسور نقشه در مقابل سنسور MAF

سنسور نقشه (فشار مطلق منیفولد) و سنسور MAF (جریان هوای جرم) هر دو مؤلفه مهم در سیستم مصرف هوای موتور هستند.آنها به ماژول کنترل موتور (ECM) کمک می کنند تا تحویل سوخت و زمان احتراق را تنظیم کنند ، اما به روش های مختلفی کار می کنند و در انواع مختلف موتورها استفاده می شوند.سنسور MAP فشار داخل منیفولد ورودی را اندازه گیری می کند ، که به تعیین میزان ورود هوا به موتور کمک می کند.این ماده معمولاً در موتورهای بنزینی قدیمی و بیشتر موتورهای دیزلی یافت می شود ، جایی که به تنظیم مخلوط سوخت هوا کمک می کند.سنسور MAP ساده ، بادوام و کمتر تحت تأثیر آلودگی هوا قرار دارد و آن را برای موتورهایی که در شرایط بار مختلف کار می کنند ، به یک انتخاب قابل اعتماد تبدیل می کند.در موتورهای توربوشارژ و فوق العاده مفید است زیرا می تواند فشار تقویت را به طور دقیق اندازه گیری کند.

سنسور MAF میزان واقعی هوا را که در موتور جریان دارد اندازه گیری می کند.این ماده بیشتر در موتورهای بنزینی مدرن که تزریق سوخت الکترونیکی دارند استفاده می شود.از آنجا که سنسور MAF اندازه گیری دقیق تری از جریان هوا را فراهم می کند ، امکان بازده بهتر سوخت و عملکرد موتور صاف را فراهم می کند.با این حال ، سنسورهای MAF نسبت به خاک ، گرد و غبار و ساخت روغن حساس تر هستند ، به این معنی که آنها به تمیز کردن و نگهداری مکرر نیاز دارند.انتخاب بین سنسور نقشه و سنسور MAF به طراحی موتور و سیستم تزریق سوخت بستگی دارد.برخی از وسایل نقلیه مدرن حتی از هر دو سنسور در کنار هم استفاده می کنند تا داده های دقیق تری برای مدیریت سوخت ارائه دهند.

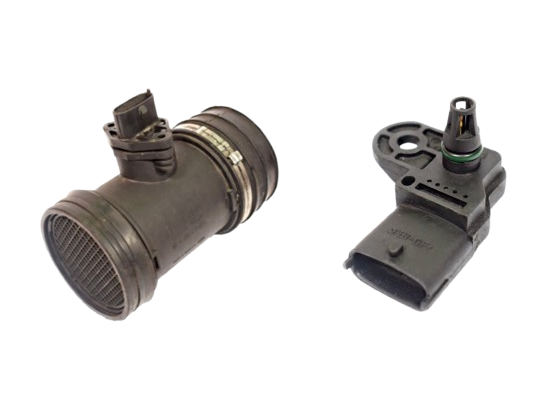

شکل 11. سنسور MAF در مقابل سنسور نقشه

سنسور نقشه فشار مطلق در مقابل سنسور نقشه فشار دیفرانسیل

سنسور نقشه فشار مطلق و سنسور نقشه فشار دیفرانسیل عملکردهای مشابهی را ارائه می دهد ، اما فشار را به روش های مختلف اندازه گیری می کند و هر یک برای انواع مختلف موتور مناسب است.سنسور نقشه فشار مطلق فشار هوا را در داخل منیفولد ورودی نسبت به خلاء کامل (فشار 0) اندازه گیری می کند.این نوع سنسور در موتورهای توربوشارژ یا فوق شارژ استفاده می شود ، جایی که اندازه گیری دقیق فشار تقویت کننده مهم است.از آنجا که فشار مطلق را اندازه گیری می کند ، بدون در نظر گرفتن ارتفاع یا تغییرات جوی ، خوانش های مداوم را فراهم می کند ، و آن را برای موتورهایی که در شرایط مختلف محیطی کار می کنند قابل اطمینان تر می کند.

سنسور نقشه فشار دیفرانسیل تفاوت فشار بین دو نقطه در سیستم مصرف موتور را اندازه گیری می کند.یک طرف سنسور به منیفولد ورودی وصل شده است و طرف دیگر به قسمت دیگری از سیستم ورودی هوا مانند بدنه دریچه گاز وصل می شود.این نوع سنسور در موتورهای طبیعی آسپیراسیون استفاده می شود ، جایی که اندازه گیری اختلاف فشار به تنظیم تزریق سوخت و بار موتور کمک می کند.همچنین در تشخیص محدودیت های جریان هوا مانند فیلترهای هوای مسدود شده یا نشت ورودی مفید است.انتخاب بین این دو سنسور به نوع موتور و نیازهای عملکرد بستگی دارد.موتورهای توربوشارژ برای کنترل تقویت نیاز به اندازه گیری فشار مطلق دارند ، در حالی که موتورهای آسپیراسیون طبیعی برای اطمینان از تعادل مناسب جریان هوا و مدیریت سوخت از اندازه گیری فشار دیفرانسیل بهره مند می شوند.

سنسور نقشه فشار مطلق در مقابل سنسور نقشه فشار سنج

هر دو سنسور نقشه فشار مطلق و سنسورهای نقشه فشار سنج فشار مانیفولد ورودی را اندازه گیری می کنند ، اما آنها این کار را به روش های مختلف انجام می دهند و بر نحوه تفسیر سیستم کنترل موتور بر روی داده ها تأثیر می گذارد.یک سنسور نقشه فشار مطلق فشار کل در داخل منیفولد ورودی را نسبت به خلاء کامل (فشار 0) اندازه گیری می کند.این امر باعث می شود که این یک انتخاب عالی برای موتورهای توربوشارژ و فوق العاده شارژ باشد ، جایی که خوانش فشار دقیق به تنظیمات زمان بندی سوخت و احتراق نیاز دارد.از آنجا که فشار جوی را در نظر نمی گیرد ، خوانش های مداوم را در هر ارتفاعی فراهم می کند و آن را برای وسایل نقلیه ای که در ارتفاعات مختلف کار می کنند ، ایده آل می کند.

سنسور فشار سنج فشار فشار نسبت به فشار جو اطراف را اندازه گیری می کند.این بدان معنی است که در سطح دریا ، قرائت های آن ممکن است در مقایسه با مناطق دارای ارتفاع زیاد متفاوت باشد.از آنجا که موتورهای آسپیراسیون به طور طبیعی نیازی به نظارت بر فشار ندارند ، آنها اغلب از سنسورهای نقشه فشار سنج برای اطمینان از مدیریت مناسب سوخت بدون نیاز به محاسبات پیچیده استفاده می کنند.این سنسورها همچنین نصب مقرون به صرفه تر و آسان تر هستند و آنها را به یک انتخاب عملی برای موتورهای بنزینی استاندارد تبدیل می کند.تصمیم بین این دو سنسور بستگی به سیستم مصرف هوای موتور دارد.موتورهای توربوشارژ و با کارایی بالا از سنسورهای نقشه فشار مطلق بهره مند می شوند ، در حالی که موتورهای آسپیراسیون طبیعی می توانند با سنسورهای نقشه فشار سنج به خوبی عمل کنند.

سنسور نقشه فشار مطلق در مقابل سنسور نقشه خروجی فرکانس

تفاوت اصلی بین سنسورهای نقشه فشار مطلق و سنسورهای نقشه خروجی فرکانس در نحوه ارسال داده ها به ماژول کنترل موتور (ECM) است.یک سنسور نقشه فشار مطلق ، بر اساس فشار منیفولد ، خروجی ولتاژ خطی را فراهم می کند.این بدان معنی است که با افزایش فشار در منیفولد ورودی یا کاهش می یابد ، سنسور سیگنال ولتاژ مربوطه را به ECM ارسال می کند.این سنسورها به طور گسترده در بسیاری از وسایل نقلیه مورد استفاده قرار می گیرند زیرا دقیق ، قابل اعتماد و کمتر تحت تأثیر تداخل الکتریکی قرار دارند.

یک سنسور نقشه خروجی فرکانس ، به جای ارسال تغییرات ولتاژ ، سیگنال با فرکانس مختلف تولید می کند.با تغییر فشار در منیفولد ورودی ، فرکانس سیگنال افزایش یا کاهش می یابد.این سنسورها معمولاً در سیستم های کنترل موتور دیجیتال مدرن مورد استفاده قرار می گیرند ، جایی که داده های با وضوح بالا برای مدیریت دقیق تر موتور مورد نیاز است.مهمترین مزیت سنسورهای نقشه خروجی فرکانس مقاومت آنها در برابر تداخل سیگنال و توانایی آنها در ارائه انتقال داده های با سرعت بالا است و آنها را برای موتورهای عملکردی که نیاز به زمان پاسخ سریع دارند ، ایده آل می کند.با این حال ، آنها ممکن است برای نصب پیچیده تر باشند و به ECM سازگار نیاز دارند.انتخاب بین این دو سنسور به سیستم الکترونیکی موتور بستگی دارد.وسایل نقلیه استاندارد اغلب به دلیل سادگی و قابلیت اطمینان از سنسورهای نقشه فشار مطلق استفاده می کنند ، در حالی که سیستم های پیشرفته مدیریت موتور از دقت بالا سنسورهای نقشه خروجی فرکانس بهره مند می شوند.

سنسور نقشه فشار مطلق در مقابل سنسور نقشه خروجی ولتاژ آنالوگ

هر دو سنسور نقشه فشار مطلق و سنسورهای نقشه خروجی ولتاژ آنالوگ فشار هوا را در منیفولد ورودی اندازه گیری می کنند ، اما در نحوه خروجی داده ها به ECM متفاوت هستند.یک سنسور نقشه فشار مطلق یک سیگنال ولتاژ پایدار و دقیق را فراهم می کند که نشان دهنده فشار مطلق در داخل منیفولد ورودی است.این امر آن را برای موتورهای القایی اجباری ایده آل می کند ، جایی که برای تنظیمات مناسب مخلوط سوخت هوا نیاز به خوانش فشار دقیق دارد.از آنجا که فشار مطلق را اندازه گیری می کند ، تحت تأثیر شرایط محیطی خارجی قرار نمی گیرد و آن را در آب و هوای مختلف و ارتفاعات قابل اطمینان تر می کند.

از طرف دیگر یک سنسور نقشه خروجی ولتاژ آنالوگ ، یک سیگنال ولتاژ را ارسال می کند که بر اساس فشار منیفولد متفاوت است.در حالی که به طور مشابه با یک سنسور نقشه فشار مطلق عمل می کند ، خروجی آن مستعد ابتلا به سر و صدای الکتریکی و تغییرات محیطی است که می تواند کمی بر دقت تأثیر بگذارد.با این حال ، این سنسورها از نظر طراحی ساده تر و مقرون به صرفه تر هستند و آنها را به انتخاب خوبی برای سیستم های اصلی مدیریت موتور تبدیل می کند.انتخاب بین این دو سنسور به میزان دقت مورد نیاز موتور بستگی دارد.موتورهای با کارایی بالا یا توربوشارژ از سنسورهای نقشه فشار مطلق برای قرائت دقیق فشار استفاده می کنند ، در حالی که موتورهای استاندارد به طور طبیعی آسپیراسیون می توانند به دلیل کمترین هزینه و سادگی ، با سنسورهای نقشه خروجی ولتاژ آنالوگ عملکرد خوبی داشته باشند.

برنامه های سنسور نقشه

در زیر برنامه های اصلی یک سنسور MAP ، همراه با توضیحات مفصل در مورد چگونگی کمک به بهینه سازی موتور و قابلیت اطمینان وسیله نقلیه ارائه شده است.

بهینه سازی سیستم تزریق سوخت

سنسور MAP بخش مهمی از سیستم تزریق سوخت است ، زیرا داده ها را به ECM ارائه می دهد و به آن اجازه می دهد تا مخلوط سوخت هوا را بر اساس شرایط بار موتور تنظیم کند.با تشخیص تغییرات در فشار هوا در منیفولد ورودی ، سنسور MAP به تعیین میزان دقیق سوخت مورد نیاز برای احتراق کارآمد کمک می کند.هنگامی که موتور تحت بار سنگین مانند هنگام شتاب یا هنگام صعود از تپه شیب دار قرار دارد ، سنسور نقشه فشار منیفولد ورودی پایین را تشخیص می دهد و ECM را برای افزایش تزریق سوخت نشان می دهد.این منبع سوخت اضافی تضمین می کند که موتور در ضمن حفظ راندمان احتراق بهینه ، انرژی کافی برای پاسخگویی به خواسته های راننده ایجاد می کند.از طرف دیگر ، هنگامی که وسیله نقلیه با سرعت ثابت در حال بیکار بودن یا مسافرت است ، سنسور MAP فشار مانیفولد بالاتر را تشخیص می دهد و باعث می شود ECM باعث کاهش تزریق سوخت شود.این آیین نامه از مصرف بیش از حد سوخت ، بهبود مصرف سوخت و کاهش انتشار گازهای گلخانه ای جلوگیری می کند.

بدون داشتن سنسور نقشه به درستی ، ECM ممکن است برای تعیین نسبت صحیح سوخت هوا تلاش کند ، و منجر به یک موتور بیش از حد غنی (سوخت بیش از حد) یا خیلی لاغر (سوخت خیلی کم) می شود.مخلوط بیش از حد غنی می تواند باعث احتراق ناکارآمد شود و در نتیجه باعث افزایش کربن ، افزایش انتشار و هدر رفتن سوخت شود.در مقابل ، مخلوط لاغر می تواند منجر به ضربه زدن به موتور ، سوء استفاده و حتی آسیب های طولانی مدت به اجزای موتور شود.علائم سنسور نقشه ناکام شامل بیکار بودن ، تردید در هنگام شتاب و راندمان سوخت ضعیف است.با اطمینان از صحت سنسور MAP ، صاحبان وسایل نقلیه می توانند عملکرد موتور صاف را حفظ کرده و طول عمر اجزای سیستم سوخت خود را طولانی تر کنند.

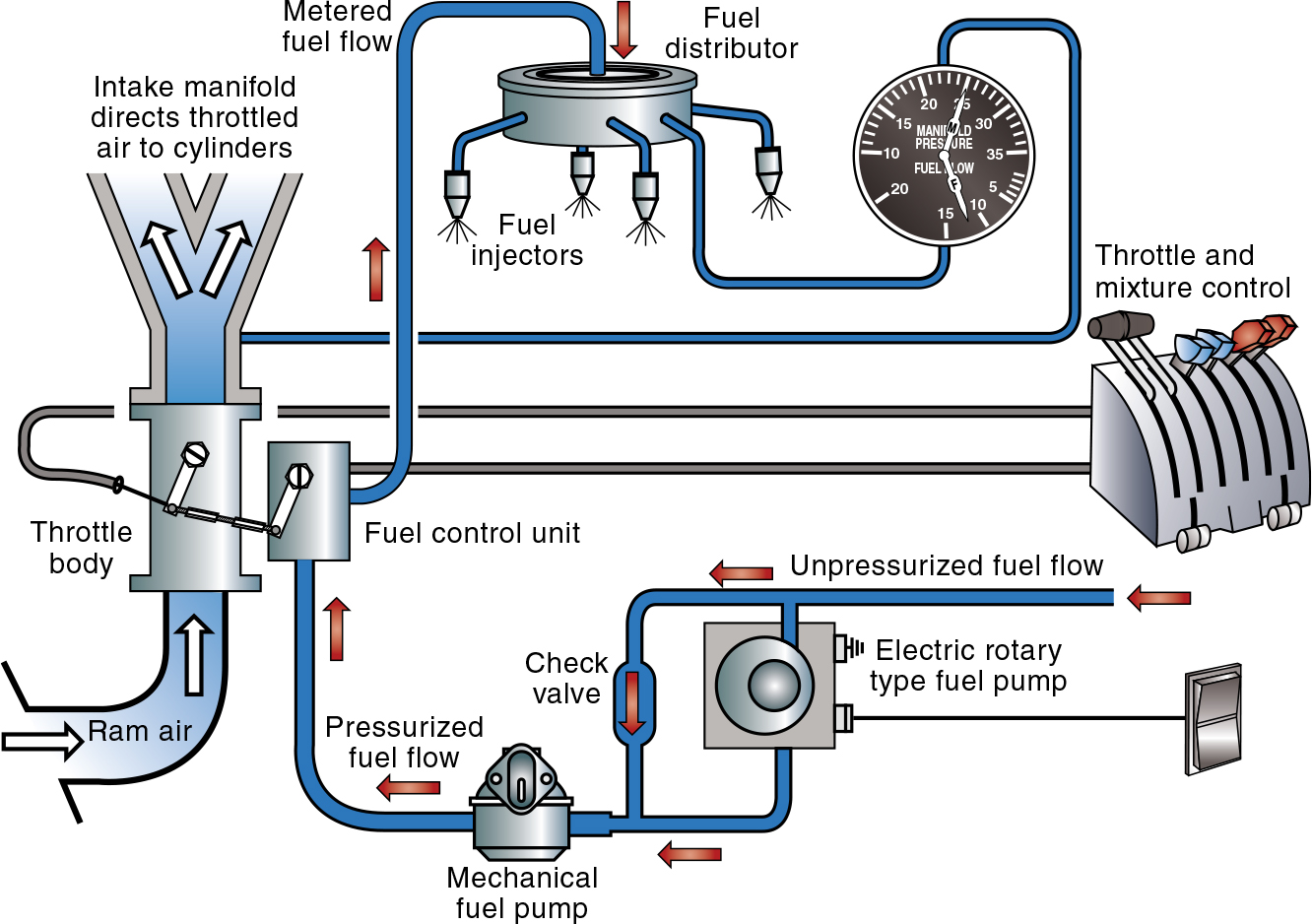

شکل 12. نمودار بهینه سازی سیستم تزریق سوخت

کنترل تقویت موتور توربوشارژ و فوق العاده

در موتورهای توربوشارژ و فوق العاده شارژ ، سنسور MAP در تنظیم فشار تقویت برای اطمینان از تحویل بهینه و ایمنی موتور نقش ایفا می کند.این نوع موتورها از سیستم های القایی اجباری برای افزایش میزان هوای ورودی به محفظه احتراق استفاده می کنند و امکان تولید انرژی بیشتری را فراهم می آورد.با این حال ، اگر فشار تقویت به درستی کنترل و کنترل نشود ، می تواند منجر به آسیب موتور یا عملکرد ناکارآمد شود.سنسور MAP به طور مداوم فشار منیفولد ورودی را اندازه گیری می کند و داده ها را به ECM ارسال می کند.اگر سنسور فشار بیش از حد افزایشی را تشخیص دهد ، ECM می تواند اقدامات اصلاحی مانند تنظیم ضایعات یا اصلاح سوخت را انجام دهد تا از آسیب موتور ناشی از فشار بیش از حد هوا جلوگیری کند.

برعکس ، اگر سنسور MAP فشار تقویت کافی را تشخیص دهد ، ECM می تواند پارامترهایی را برای بازگرداندن سطح صحیح تنظیم کند ، و از احتراق مناسب و خروجی برق اطمینان حاصل کند.یک سنسور نقشه معیوب در یک موتور توربوشارژ یا فوق شارژ می تواند منجر به افزایش نامنظم شود و باعث شتاب غیرقابل پیش بینی ، از دست دادن قدرت و افزایش مصرف سوخت شود.در موارد شدید ، حتی ممکن است چراغ های هشدار دهنده موتور را تحریک کند یا وسیله نقلیه را در حالت لنگ قرار دهد و عملکرد را محدود کند تا از آسیب بیشتر جلوگیری شود.با نگه داشتن سنسور نقشه در شرایط کار خوب ، می توانید عملکرد ، کارآیی و طول عمر موتور القایی اجباری آنها را حفظ کنید و از تجربه رانندگی نرم تر و قدرتمندتر اطمینان حاصل کنید.

کنترل سیستم چرخش گاز اگزوز (EGR)

سنسور MAP همچنین در عملکرد سیستم چرخش گاز اگزوز (EGR) نقش دارد که برای کاهش انتشار گازهای گلخانه ای با کاهش دمای احتراق طراحی شده است.سیستم EGR با بازگرداندن بخشی از گازهای اگزوز به مانیفولد ورودی ، کاهش می یابد و تشکیل اکسیدهای نیتروژن (NOX) را که آلاینده های مضر هستند ، کاهش می دهد.سنسور MAP با نظارت بر فشار داخل منیفولد ورودی ، در تنظیم این فرآیند کمک می کند و به ECM اجازه می دهد تا عملکرد شیر EGR را کنترل کند.هنگامی که بار موتور کم است مانند هنگام مسافرت پایدار یا بیکار ، ECM با استفاده از داده های سنسور نقشه ، شیر EGR را باز می کند تا گازهای اگزوز وارد ورودی شوند.این به خنک شدن دمای احتراق و کاهش انتشار گازهای گلخانه ای کمک می کند.

با این حال ، هنگامی که موتور تحت بار سنگین قرار دارد ، ECM شیر EGR را می بندد تا اطمینان حاصل شود که حداکثر توان تولید شده است.اگر سنسور MAP نتواند خوانش های نادرست را انجام دهد ، ممکن است سیستم EGR به درستی کار نکند و منجر به افزایش انتشار مضر ، ضربه زدن به موتور و کاهش راندمان سوخت شود.علائم شایع یک سیستم EGR با عملکرد نقص به دلیل سنسور نقشه معیوب شامل بیکاری خشن ، تردید در هنگام شتاب و چراغ موتور چک روشن است.اطمینان از اینکه سنسور نقشه به درستی کار می کند ، به وسیله نقلیه در رعایت استانداردهای زیست محیطی کمک می کند و عملکرد موتور نرم تر و کارآمد تری را فراهم می کند.

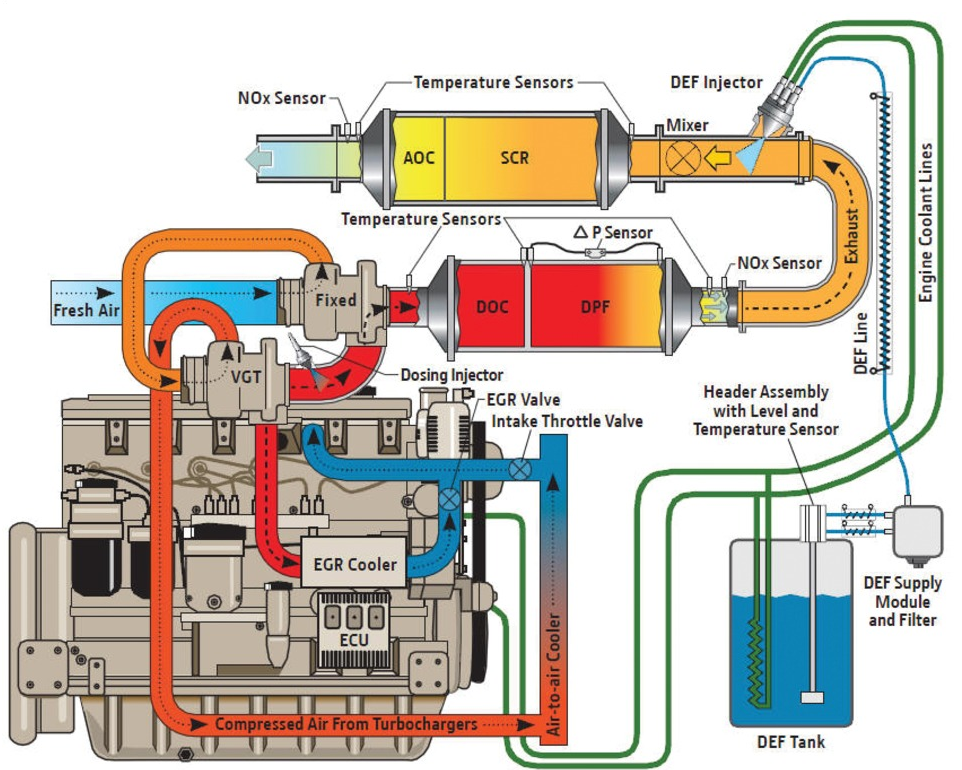

شکل 13. کنترل چرخش گاز اگزوز (EGR) کنترل سیستم

کنترل خودکار انتقال انتقال

در برخی از وسایل نقلیه مدرن با انتقال خودکار به صورت الکترونیکی ، سنسور MAP در تعیین نقاط بهینه تغییر و تنظیم فشار انتقال کمک می کند.ECM با نظارت مداوم بر بار موتور و فشار مانیفولد ورودی ، از داده های سنسور MAP برای اصلاح زمان بندی تغییر و عملکرد انتقال استفاده می کند.به عنوان مثال ، در حین شتاب سریع ، سنسور MAP افزایش بار موتور را تشخیص می دهد و ECM را به تأخیر می اندازد و به موتور اجازه می دهد تا برای حداکثر توان در یک دنده پایین تر بماند.در حین سفر به دریچه گاز ، سنسور نقشه بار موتور پایین را تشخیص می دهد و باعث می شود انتقال زودتر برای راندمان بهتر سوخت و رانندگی نرم تر تغییر کند.اگر سنسور MAP در حال نقص باشد ، انتقال ممکن است رفتار تغییر نامناسب مانند تغییر دنده تأخیر یا زودرس ، تغییر خشن یا حتی لغزش بین چرخ دنده ها را تجربه کند.این مشکلات می تواند منجر به راحتی رانندگی ضعیف ، کاهش راندمان سوخت و سایش غیر ضروری در اجزای انتقال شود.یک سنسور نقشه با عملکرد خوب تضمین می کند که شیفت های چرخ دنده برای شرایط مختلف رانندگی پاسخگو ، صاف و مناسب به موقع هستند و در نهایت عملکرد وسیله نقلیه و تجربه راننده را بهبود می بخشد.

جبران ارتفاع برای عملکرد موتور

سنسور MAP همچنین در جبران ارتفاع نقش دارد و به موتور این امکان را می دهد تا با فشارهای مختلف جوی در ارتفاعات مختلف سازگار شود.با صعود وسیله نقلیه به ارتفاعات بالاتر ، فشار هوا اطراف کاهش می یابد و بر میزان اکسیژن موجود برای احتراق تأثیر می گذارد.بدون تنظیم مناسب ، موتور ممکن است در ارتفاعات زیاد بسیار غنی باشد و منجر به مصرف بیش از حد سوخت ، عملکرد ضعیف و افزایش انتشار شود.سنسور MAP این تغییرات را در فشار هوا تشخیص می دهد و ECM را برای اصلاح تزریق سوخت بر این اساس نشان می دهد ، و اطمینان حاصل می کند که موتور بدون در نظر گرفتن ارتفاع ، عملکرد و کارآیی بهینه را حفظ می کند.بدون این جبران خسارت ، وسایل نقلیه مسافرتی در مناطق کوهستانی یا ارتفاع بالا ممکن است شتاب لاغر ، بیکار و کم مصرف سوخت را تجربه کنند.یک سنسور MAP به درستی با عملکرد تضمین می کند که موتور می تواند یکپارچه با تغییرات ارتفاع تنظیم شود و یک تجربه رانندگی مداوم اعم از سطح دریا و یا در زمین های مرتفع را فراهم کند.

نظارت نسبت به سوخت هوا برای اهداف تشخیصی

علاوه بر نقش خود در کنترل موتور ، سنسور نقشه برای تشخیص و عیب یابی مشکلات سیستم سوخت بسیار ارزشمند است.با ارائه داده های فشار مانیفولد زمان ، سنسور MAP به مکانیک و صاحبان وسایل نقلیه اجازه می دهد تا از یک اسکنر OBD-II استفاده کنند تا ناهنجاری های موجود در مخلوط سوخت را تشخیص دهند.مواردی از قبیل نشت خلاء ، انژکتورهای سوخت نقص یا فیلترهای هوای مسدود شده می تواند منجر به خوانش فشار نادرست شود و بر عملکرد موتور تأثیر بگذارد.با تجزیه و تحلیل داده های سنسور MAP ، می توانید مشکلات احتمالی را قبل از اینکه منجر به خسارت گران قیمت موتور یا عملکرد ناکارآمد شوند ، تشخیص داده و برطرف کنید.نظارت منظم و نگهداری از سنسور MAP به اطمینان حاصل می شود که موتور یکنواخت کار می کند ، انتشار گازهای گلخانه ای را کاهش می دهد و از نظر سوخت نیز کار می کند و از تعمیرات غیر ضروری و بهبود قابلیت اطمینان کلی وسیله نقلیه جلوگیری می کند.

چگونه می توان سنسور نقشه سالم را حفظ کرد؟

به طور مرتب سنسور و اتصالات آن را بازرسی کنید

با گذشت زمان ، سنسور MAP و اتصالات الکتریکی آن می توانند از سایش ، خوردگی یا اتصالات گشاد رنج ببرند و بر توانایی آن در ارائه خوانش دقیق تأثیر می گذارد.از آنجا که سنسور MAP داده های فشار را به ماژول کنترل موتور (ECM) می فرستد ، هرگونه سیم کشی معیوب یا تماس ضعیف می تواند منجر به تردید موتور ، شتاب ضعیف و مصرف سوخت بالاتر شود.برای حفظ عملکرد سنسور ، مهم است که هرگونه سیم کشی سست ، آسیب دیده یا فاسد شده را بررسی کنید.اگر اتصال الکتریکی سنسور کثیف یا فاسد باشد ، تمیز کردن آن با پاک کننده تماس الکترونیکی می تواند انتقال سیگنال مناسب را بازیابی کند.اطمینان از نصب ایمن و به درستی اتصال به سنسور کمک می کند و به جلوگیری از خرابی ناگهانی سنسور یا چراغ های هشدار دهنده در داشبورد کمک می کند.

فیلتر هوا را تمیز نگه دارید

یک فیلتر هوای کثیف یا گرفتگی می تواند باعث ایجاد گرد و غبار ، آوار و آلاینده ها شود که وارد منیفولد ورودی شوند که در نهایت ممکن است بر سنسور نقشه تأثیر بگذارد.هنگامی که سنسور در ذخایر کربن یا کربن پوشانده می شود ، ممکن است قرائت های نادرست فشار را فراهم کند و باعث شود ECM مخلوط سوخت هوا را اشتباه محاسبه کند.این می تواند منجر به بیکار بودن ، تردید موتور یا افزایش مصرف سوخت شود.تعویض فیلتر هوا در فواصل سرویس منظم مانع از رسیدن آلاینده ها به سنسور MAP می شود.یک فیلتر هوای تمیز به موتور اجازه می دهد تا به درستی نفس بکشد ، اطمینان حاصل کند که سنسور نقشه داده های فشار دقیق هوا را برای مدیریت دقیق سوخت دریافت می کند.نگه داشتن فیلتر هوا در شرایط خوب عمر سنسور MAP را افزایش داده و راندمان کلی موتور را بهبود می بخشد.

خطوط خلاء را بازرسی و حفظ کنید

سنسور MAP برای اندازه گیری صحیح فشار منیفولد به شیلنگهای خلاء متکی است.اگر این شیلنگ ها ترک ، نشت یا انسداد ایجاد کنند ، سنسور ممکن است قرائت فشار کاذب را دریافت کند و باعث تحویل نادرست سوخت شود.این می تواند منجر به از بین رفتن قدرت موتور ، ایستادن و پاسخ ضعیف دریچه گاز شود.برای حفظ خواندن دقیق سنسور ، مهم است که به طور منظم شیلنگ های خلاء را برای علائم سایش ، اتصالات شل یا نشت بازرسی کنید.یک روش ساده برای تشخیص نشت خلاء ، گوش دادن به صداهای لرزان در خلیج موتور است.اگر شیلنگ خلاء آسیب دیده یا شل شود ، تعویض یا اتصال مجدد آن می تواند از اختلال در جریان هوا جلوگیری کند و عملکرد سنسور MAP را به درستی تضمین کند.

از سوخت با کیفیت بالا استفاده کنید

سوخت با کیفیت ضعیف می تواند باعث کربن کربن و باقیمانده در داخل موتور شود ، که در نهایت ممکن است بر صحت سنسور نقشه تأثیر بگذارد.هنگامی که مواد افزودنی سوخت ، آلاینده ها یا سوخت سوختگی در سیستم ورودی ایجاد می شوند ، می توانند حساسیت سنسور را کاهش داده و باعث قرائت نادرست فشار هوا شوند.این می تواند منجر به سوء استفاده از موتور ، دود سیاه ناشی از اگزوز و اقتصاد سوخت ضعیف شود.استفاده از سوخت با کیفیت بالا با خواص تمیز کننده ، به جلوگیری از ساخت باقیمانده ناخواسته ، تمیز نگه داشتن سیستم ورودی و تمیز کردن سنسور نقشه کمک می کند.پاک کننده های سیستم سوخت یا مواد افزودنی همچنین می توانند به حل سپرده های کربن ، بهبود عملکرد موتور و سنسور کمک کنند.به طور مداوم استفاده از سوخت با کیفیت بهتر عمر سنسور طولانی تر و عملکرد موتور پایدار را تضمین می کند.

سنسور را از خاک ، روغن و رطوبت دور نگه دارید

از آنجا که سنسور MAP در نزدیکی موتور قرار دارد ، ممکن است در معرض بخارات روغن ، خاک و رطوبت قرار گیرد که می تواند منجر به آلودگی یا خوردگی سنسور شود.اگر سنسور در روغن یا خاک روکش شود ، ممکن است شروع به ارسال سیگنال های نادرست به ECM کند و در نتیجه شتاب ضعیف ، مصرف سوخت زیاد و هشدارهای مربوط به نور موتور را بررسی کند.برای محافظت از سنسور ، مهم است که موتور را تمیز نگه دارید و هرگونه نشت روغن را که می تواند سنسور نقشه را آلوده کند ، برطرف کنید.در صورت لزوم ، سنسور را می توان با استفاده از تمیز کننده سنسور جریان هوا جرم یا پاک کننده تماس الکترونیکی به آرامی تمیز کرد تا آلاینده های ساخته شده را از بین ببرد و خوانش های دقیق فشار را بازگرداند.

هنگام تعویض سنسور نقشه از قطعات OEM استفاده کنید

هنگام تعویض یک سنسور نقشه معیوب ، همیشه بهتر است از قطعات OEM (سازنده تجهیزات اصلی) استفاده کنید.سنسورهای OEM به طور خاص برای ساخت و مدل وسیله نقلیه طراحی شده اند و از قرائت دقیق فشار ، سازگاری و قابلیت اطمینان طولانی مدت اطمینان حاصل می کنند.سنسورهای پس از مارک ممکن است ارزان تر باشند ، اما اغلب آنها از همان سطح دقیق قطعات OEM برخوردار نیستند.استفاده از یک سنسور با کیفیت پایین یا ناسازگار می تواند منجر به داده های نادرست فشار هوا شود و منجر به سوء استفاده از موتور ، پاسخ ضعیف دریچه گاز و افزایش مصرف سوخت شود.سرمایه گذاری در یک سنسور OEM با کیفیت بالا از این مشکلات جلوگیری می کند و عملکرد سیستم کنترل موتور را به درستی تضمین می کند.

بلافاصله مسائل مربوط به عملکرد را برطرف کنید

اگر وسیله نقلیه شروع به نشان دادن علائم عملکرد ضعیف ، مانند تردید ، متوقف کردن یا مصرف بیش از حد سوخت کند ، مهم است که سنسور نقشه را فوراً بررسی کنید.نادیده گرفتن علائم هشدار دهنده اولیه می تواند منجر به بدتر شدن مشکلات موتور و تعمیرات پرهزینه شود.استفاده از یک اسکنر OBD-II برای بررسی کدهای مشکل مربوط به سنسور نقشه می تواند به سرعت تشخیص مشکلات کمک کند.در صورت بروز مشکل ، پرداختن به آن در اسرع وقت می تواند از آسیب بیشتر جلوگیری کند و موتور را به راحتی و کارآمد نگه دارد.به طور منظم نظارت بر عملکرد موتور به تشخیص زودرس مشکلات سنسور کمک می کند و خطر خرابی های غیر منتظره را کاهش می دهد.

پایان

سنسور نقشه در نگه داشتن موتور اتومبیل به طور کارآمد ، تأثیرگذاری بر مصرف سوخت و نحوه تمیز کردن موتور نقش دارد.این داده های مهم فشار هوا را به سیستم کنترل موتور ارسال می کند که از این داده ها برای تنظیم سوخت و زمان استفاده می کند.اگر سنسور MAP به درستی کار نکند ، می تواند باعث مشکلات موتور مانند عملکرد بد ، استفاده بیشتر از سوخت و آلودگی بیشتر شود.نگه داشتن سنسور نقشه از طریق چک های منظم و برخورد با هرگونه مشکل به سرعت به نگه داشتن موتور در شرایط عالی کمک می کند.درک نقش سنسور نقشه و حفظ صحیح آن منجر به عملکرد بهتر موتور ، پس انداز سوخت و تجربه رانندگی نرم تر می شود.
