راهنمای جامع برای 74HC27/74LS27: سه گانه 3-ورودی و نه دروازه

مدار یکپارچه 74 × 27 ، تکامل 74HC27 ، نقش مهمی در الکترونیک دیجیتال ، تجسم راندمان و سادگی از طریق سه ورودی 3 ورودی و نه دروازه دارد.این IC که به طور گسترده در مدارهای پیچیده استفاده می شود ، پیکربندی های منطق ساده شده را قادر می سازد ضمن اینکه پیچیدگی سخت افزاری را به حداقل می رساند.از ساخت چفتهای نهایی تا ساخت مدارهای ترکیبی پیشرفته ، 27 × 74 سازگاری و قابلیت اطمینان خود را در کاربردهای متنوع اثبات می کند.در این مقاله ، ما به ویژگی های عملیاتی ، برنامه های کاربردی و جنبه های طراحی منحصر به فرد 27 × 74 می پردازیم و بینشی در مورد نقش آن در سیستم های الکترونیکی مدرن ارائه می دهیم.این راهنما پتانسیل این IC لازم را روشن می کند.

کاتالوگ

نقش 74HC27 / 74LS27

در 74HC27 / 74ls27 IC در اطراف یک سه گیت Nor می چرخد ​​که هر کدام قادر به اداره سه ورودی مجزا هستند.این طرح باعث می شود که آنها بتوانند یک خروجی بالا را صرفاً وقتی هر ورودی کم باقی بماند ، ارائه دهند.برعکس ، یک ورودی بالا واحد باعث خروجی کم فوری می شود.این پویا در سیستم های دیجیتالی پیچیده مهم است ، جایی که از یک عملکرد معکوس یا برای ساده سازی طرح های منطقی استفاده می شود.

نماد دروازه 3 ورودی NOR

جدول حقیقت برای دروازه 3 ورودی NOR

ورودی a	ورودی ب.	ورودی C	خروجی q
0	0	0	1
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	0

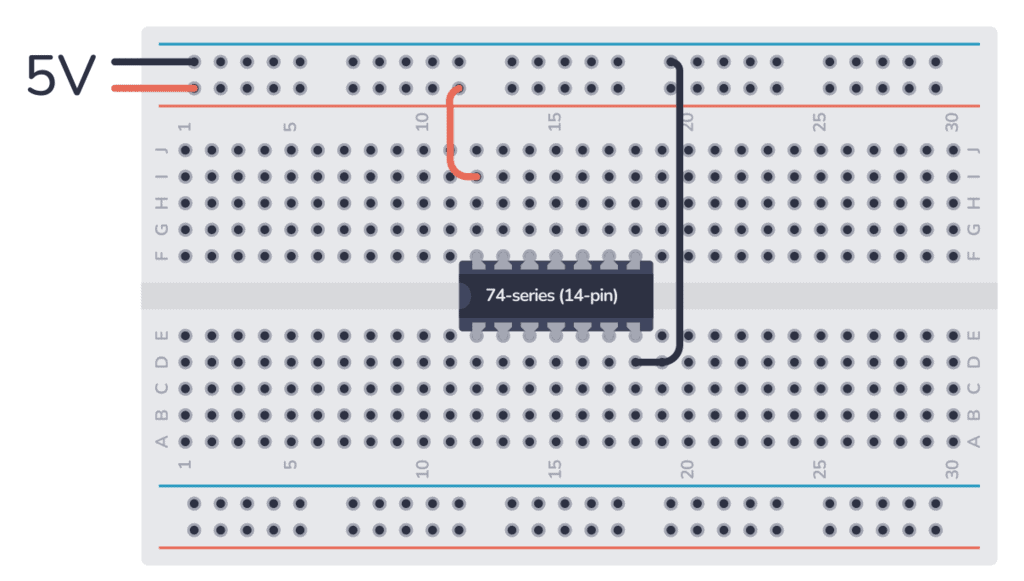

اجرای تراشه 74HC27

طراحی مدار یکپارچه 74HC27 یک پیکربندی 14 پین را در آغوش می گیرد ، که به طور تخصصی تنظیم شده است تا با VCC از 5V انجام شود و با هنجارهای معمولی ICS سری 7400 هماهنگ باشد.ویژگی بارز 74HC27 ، بر خلاف محدود کننده تر 74LS27 با دامنه 5 ولت ثابت آن ، تسهیلات آن برای کارآمد در محدوده ولتاژ 2 ولت تا 6 ولت است.این سازگاری درهای کاربردهای همه کاره را باز می کند و چشم اندازهای طراحی را در مدارهای الکترونیکی مختلف گسترش می دهد.مهندسان ، در جستجوی نوآوری ، اغلب در این محدوده ولتاژ گسترده کار می کنند ، به ویژه در مؤلفه هایی که فراتر از محیط های استاندارد هستند.

بررسی قابلیت های جابجایی فعلی روشنگری است: 74HC27 می تواند حداکثر 4 میلی آمپر را از یک پین بالا و سینک 16 میلی آمپر تا یک پین کم منبع دهد.چنین ویژگی هایی هنگام تهیه مدارهایی که شامل LED یا درایور رله هستند ، آشکار می شود ، زیرا ارزیابی دقیق قدرت یک ضرورت است.

مجهز به قدرت مناسب ، این سه دروازه در 74HC27 می توانند به طور مستقل مستقر شوند و انعطاف پذیری قابل توجهی در طراحی مدار منطق ارائه می دهند.Nor Gates به عنوان سنگ بنای در برنامه های منطق دیجیتال خدمت می کند ، و استفاده استراتژیک آنها در ایجاد فلیپ فلاپ ها ، نوسان سازها یا چند برابر کننده نشانگر پیچیدگی هایی است که می تواند ناشی از سادگی باشد.اشتغال خلاقانه Nor Gates اغلب راه حل های ظریف را کشف می کند و ساختارهای منطقی پیشرفته و نوآوری ها را در سیستم های الکترونیکی تحریک می کند.

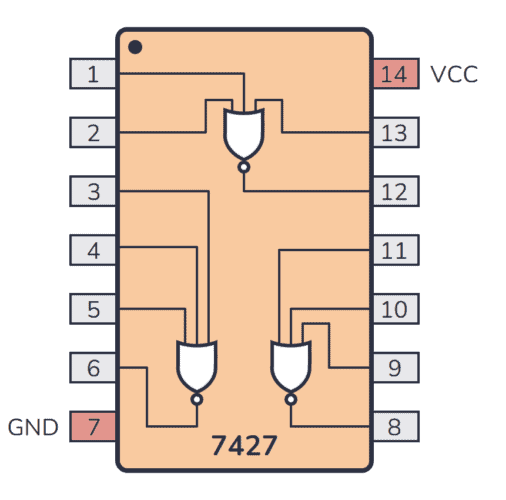

پودر

پین #	نوع	شرح
1	ورودی	ورودی به اولین دروازه NOR.
2	ورودی	ورودی به اولین دروازه NOR.
3	ورودی	ورودی به دروازه NOR NOR.
4	ورودی	ورودی به دروازه NOR NOR.
5	ورودی	ورودی به دروازه NOR NOR.
6	خروجی	خروجی از دروازه NOR دوم.
7	قدرت	به زمین (GND) وصل شوید.
8	خروجی	خروجی از دروازه NOR سوم.
9	ورودی	ورودی به دروازه NOR سوم.
10	ورودی	ورودی به دروازه NOR سوم.
11	ورودی	ورودی به دروازه NOR سوم.
12	خروجی	خروجی از اولین دروازه NOR.
13	ورودی	ورودی به اولین دروازه NOR.
14	قدرت	منبع تغذیه مثبت (VCC).به قدرت +5 ولت وصل شوید.

گزینه های دیگر و مدل های معادل آن

سری 74 × 27 مدل های مختلفی را ارائه می دهد که عملیات اصلی NOR GATE را حفظ می کند در حالی که در مشخصات مانند ولتاژ و آستانه های فعلی متفاوت است.این تغییرات هنگام در نظر گرفتن تعویض یا گزینه های مختلف برای برنامه های مختلف ، نقش قابل توجهی دارند.در زیر ، مدل های متمایز در کنار ویژگی های منحصر به فرد آنها ارائه شده است.

• 74HC27 (CMO های پر سرعت)

• 74HCT27(CMOS سازگار با TTL)

• 74LS27 (TTL)

• 74LVC27 (ولتاژ کم TTL)

• 74AC27 (CMO های پیشرفته)

• 74AL27 (Schottky TTL کم قدرت)

• 74f27 (سرعت بسیار بالا)

• 74C27 (CMOS ، شبیه به 4000 سری)

در عمل صنعت ، ارزیابی در دسترس بودن و سازگاری مارک های مختلف و پیشوندها روشنگری است.یک مثال Texas Instruments است sn74hc27 یا sn74ls27 مدل ها.مدارهای یکپارچه جایگزین (IC) ، مانند CD4075 با داشتن دروازه های سه گانه سه گانه سه گانه مشابه ، در صورت عدم دسترسی به 27 74 74 ، راه حل های بالقوه ارائه می دهد.
