راهنمای کامل ترانزیستور 2N3906 PNP

ترانزیستور 2N3906 یک ترانزیستور PNP محبوب است که در مدارهای تقویت کننده و تعویض ساده استفاده می شود.این راهنما ویژگی ها ، استفاده ها ، طرح های پین و برنامه های عملی آن را در بر می گیرد تا به شما در درک نقش آن در پروژه های مختلف الکترونیکی کمک کند.

کاتالوگ

نمای کلی ترانزیستور 2N3906

در 2N3906 یک ترانزیستور PNP معمولاً استفاده می شود که در کارهای تقویت و تعویض کم مصرف به خوبی عمل می کند.طراحی شده برای کنترل سطح ولتاژ متوسط ​​و جریانهای کوچک ، بسته به ولتاژ پین پایه ، با جابجایی محل های جمع کننده و امیتر بین حالت های باز و بسته عمل می کند.هنگامی که پین ​​پایه پایه گذاری شود ، ترانزیستور در حالت مغرضانه به جلو است و اجازه می دهد جریان از امیتر به جمع کننده جریان یابد.هنگامی که یک سیگنال روی پایه اعمال می شود ، به حالت مغرضانه معکوس می رود و جریان جریان را متوقف می کند.

این ترانزیستور با ارزش افزایش بین 110 تا 300 ، می تواند به طور مؤثر سیگنال های کوچک را تقویت کند.با این حال ، این یک محدودیت فعلی در جمع کننده خود دارد ، بنابراین برای برنامه هایی که نیاز فعلی در زیر 200ma باقی می ماند ، مناسب ترین است.2N3906 دارای دو حالت عملیاتی اصلی است: اشباع ، جایی که ترانزیستور به طور کامل روشن است ، حداکثر جریان جریان و برش را امکان پذیر می کند ، جایی که کاملاً بدون جریان بین امیتر و جمع کننده است.این خصوصیات آن را برای بسیاری از برنامه های عمومی ، چه در آمپلی فایرهای اساسی و چه مدارهای سوئیچ ساده ، متنوع می کند.

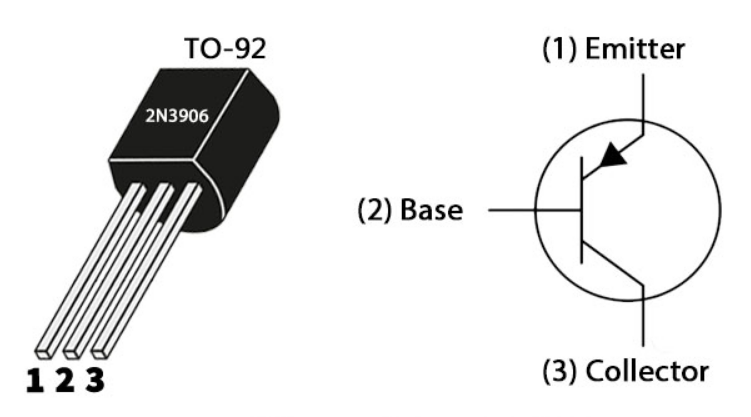

طرح پین برای ترانزیستور 2N3906

پیکربندی پین

شماره پین	نام پین	شرح
1	پریشانی	فعلی از طریق emitter تخلیه می شود
2	پایه	تعصب ترانزیستور را کنترل می کند
3	جمع کننده	جریان فعلی از طریق جمع کننده

مدل 2N3906 CAD

نماد 2N3906

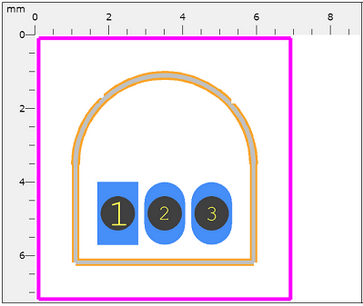

ردپای 2N3906

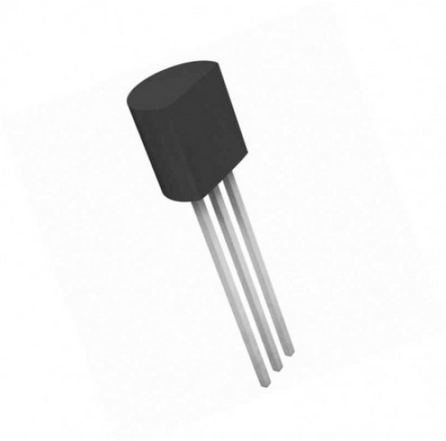

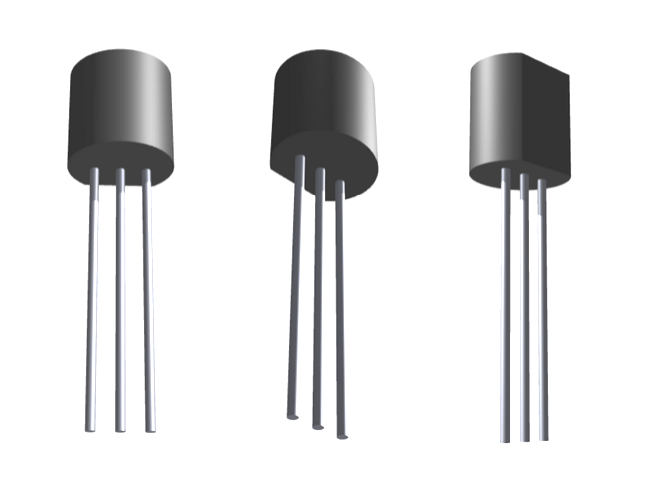

2N3906 مدل 3D

ویژگی های اصلی ترانزیستور 2N3906

طراحی ترانزیستور PNP

2N3906 یک ترانزیستور PNP است ، به این معنی که هنگامی که پایه آن در ولتاژ پایین تر از انتشار دهنده باشد ، جریان را انجام می دهد.این طرح به آن اجازه می دهد تا جریان جریان را به طور مؤثر در مدارهای کم مصرف که در آن نوع قطبیت مورد نیاز است ، کنترل کند.

افزایش فعلی DC

2N3906 با افزایش فعلی DC (HFE) تا 300 ، می تواند جریانهای پایه کوچک را برای تولید جریانهای جمع کننده بزرگتر تقویت کند.این ویژگی آن را برای برنامه هایی که نیاز به تقویت سیگنال متوسط ​​دارند ، انتخاب خوبی می کند.

دست زدن به جریان متوسط

ترانزیستور می تواند جریان مداوم جمع کننده 200 میلی آمپر را اداره کند.این ظرفیت باعث می شود دستگاه های کم مصرف بدون گرمای بیش از حد یا نیاز به اقدامات خنک کننده اضافی ، به شرط آنکه جریان در محدوده ایمن خود باقی بماند ، کنترل کند.

ولتاژ پاییز

یک ولتاژ پاییز امیتر (VBE) از 5V به این معنی است که 2N3906 می تواند مدارها را با دامنه ولتاژ معقول مدیریت کند ، و این امر را برای برنامه های معمولی ولتاژ کم و بدون نیاز به تنظیمات پیچیده مناسب می کند.

بسته جمع و جور به 92

2N3906 در یک بسته TO-92 موجود است که برای استفاده در تخته های نان و در مدارهای جمع و جور کوچک و مناسب است.این امر ادغام در پروژه هایی را که فضای محدود است ، آسان می کند.

مشخصات ترانزیستور 2N3906

مشخصات فنی ، ویژگی ها ، ویژگی ها و مؤلفه های با مشخصات قابل مقایسه در نیمه هادی 2N3906BU.

نوع	پارامتر
وضعیت چرخه عمر	فعال (آخرین به روز شده: 2 روز پیش)
زمان سرب کارخانه	6 هفته
سوار شدن	از طریق سوراخ
نوع نصب	از طریق سوراخ
بسته / مورد	to-226-3 ، به 92-3 (به 226aa)
تعداد پین	3
وزن	179mg
ماده عنصر ترانزیستور	سیلیکون
ولتاژ شکست جمع کننده	40 ولت
تعداد عناصر	1
hfemin	100
دمای عملیاتی	-55 ° C ~ 150 ° C TJ
بسته بندی	انبوه
منتشر شده	2007
کد JESD-609	E3
کد pbfree	بله
وضعیت جزئی	فعال
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
تعداد خاتمه	3
کد ECCN	گوش 99
پایان پایانه	قلع (SN)
ولتاژ - دارای امتیاز DC	-40 ولت
حداکثر اتلاف قدرت	625 مگاوات
موقعیت پایانه	پایین
رتبه فعلی	-200ma
بسامد	250 مگاهرتز
شماره قسمت پایه	2N3906
پیکربندی عناصر	مجرد
اتلاف قدرت	625 مگاوات
برنامه ترانزیستور	تعویض
محصول پهنای باند را بدست آورید	250 مگاهرتز
قطبیت/نوع کانال	PNP
نوع ترانزیستور	PNP
ولتاژ Emitter Collector (VCEO)	40 ولت
جریان حداکثر جمع کننده	200 میلی آمپر
DC Gain فعلی (HFE) (min) @ ic ، vce	100 @ 10mA 1V
اشباع VCE (حداکثر) @ ib ، ic	400mv @ 5mA ، 50mA
بسامد انتقال	250 مگاهرتز
ولتاژ پایه جمع کننده (VCBO)	-40 ولت
ولتاژ پایه امیتر (VEBO)	-5 ولت
حداکثر زمان را روشن کنید (تن)	70n
قد	5.33 میلی متر
طول	5.2 میلی متر
عرض	4.19 میلی متر
رسیدن به SVHC	بدون SVHC
سخت شدن	هیچ
وضعیت ROHS	سازگار با ROHS3
بدون رهبری	بدون رهبری

برنامه های مدار 2N3906

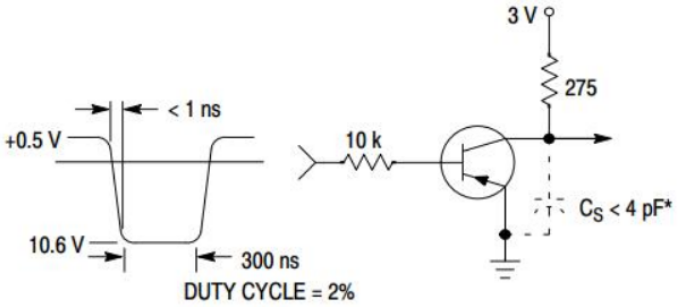

تاخیر و زمان افزایش مدار آزمون معادل آن

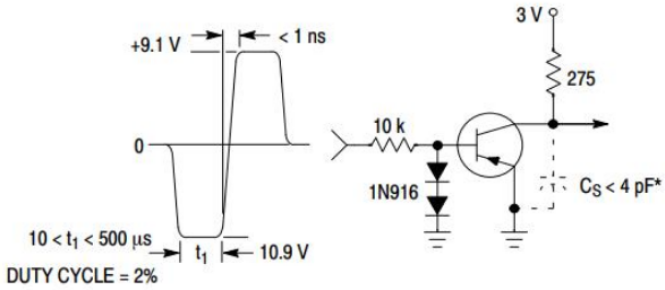

مدار تست معادل ذخیره و زمان پاییز

معادل ترانزیستور 2N3906

شماره مدل	سازنده	شرح
2N3906D26Z	شرکت نیمه هادی Fairchild	ترانزیستور دو قطبی سیگنال کوچک ، 0.2A I (C) ، مدیر عامل 40 ولت V (BR) ، 1-عنصر ، PNP ، سیلیکون ، به 92
2N3906D27Z	شرکت نیمه هادی Fairchild	ترانزیستور دو قطبی سیگنال کوچک ، 0.2A I (C) ، مدیر عامل 40 ولت V (BR) ، 1-عنصر ، PNP ، سیلیکون ، به 92
2N3906RLRMG	در نیمه هادی	ترانزیستور دو قطبی PNP سیگنال کوچک ، به 92 40 ولت ، 0.2 A ، به 92 (TO-226) 5.33 میلی متر ارتفاع بدن ، 2000-FNFLD
2n3906rlra	محصولات نیمه هادی موتورولا	ترانزیستور دو قطبی سیگنال کوچک ، 0.2A I (C) ، مدیر عامل 40 ولت V (BR) ، 1-عنصر ، PNP ، سیلیکون ، به 92
2N3906AMO	نیمه هادی های NXP	ترانزیستور 200 کارشناسی ارشد ، 40 ولت ، PNP ، SI ، ترانزیستور سیگنال کوچک ، به 92 ، سیگنال کوچک هدف عمومی
2N3906rlrpg	Rochester Electronics LLC	200mA ، 40V ، PNP ، SI ، ترانزیستور سیگنال کوچک ، به 92 ، مورد 29-11 ، به 226 ، 3 پین
2N3906G	اجزای تجاری خرد	ترانزیستور دو قطبی سیگنال کوچک ، 0.2A I (C) ، مدیر عامل 40 ولت V (BR) ، 1-عنصر ، PNP ، سیلیکون ، به 92 ، بسته پلاستیکی-3
2N3906TA	در نیمه هادی	200 کارشناسی
2N3906Stob	Zetex / Diodes Inc	ترانزیستور دو قطبی سیگنال کوچک ، 0.2A I (C) ، مدیر عامل 40 ولت V (BR) ، 1-عنصر ، PNP ، سیلیکون ، سبک به 92 ، بسته E-Line-3

گزینه های جایگزین برای 2N3906

• BC157

• BC558

• 2SA1943

• BD140

• S8550

• نکته 127

• TIP42

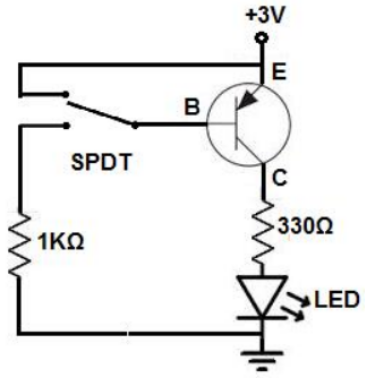

عملکرد 2N3906 در یک مدار PNP

در یک مدار اصلی PNP با استفاده از 2N3906 ، ترانزیستور به طور معمول به عنوان سوئیچ یا تقویت کننده عمل می کند.برای کار به عنوان سوئیچ ، امیتر به یک منبع ولتاژ مثبت مانند +3V متصل می شود ، در حالی که یک سوئیچ فشار در پایه قرار می گیرد.با فشار دادن دکمه ، هیچ جریان جریان به پایگاه نمی رسد و ترانزیستور را به طور پیش فرض در حالت "روشن" نگه می دارد.این پیکربندی اجازه می دهد تا جریان به سمت جمع کننده جریان یابد و از هر مؤلفه متصل مانند LED استفاده کند.

هنگامی که دکمه فشار داده می شود ، ولتاژ موجود در پایه از آن بیشتر از آن در امیتر ، که جریان جریان بین انتشار و جمع کننده را مسدود می کند ، بیشتر می شود و به طور موثری هر مؤلفه متصل را خاموش می کند.این تنظیم اصل اصلی یک ترانزیستور PNP را نشان می دهد: تا زمانی که ولتاژ پایه پایین تر از انتشار دهنده باشد ، در حالت "روشن" باقی می ماند.هنگامی که ولتاژ پایه از امیتر فراتر می رود ، جریان جریان را مسدود می کند ، بنابراین مدار را "خاموش" می کند.

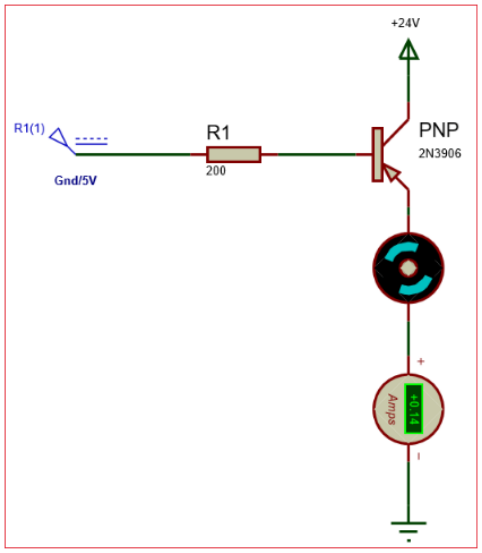

استفاده از ترانزیستور 2N3906

2N3906 برای کارهای تعویض و تقویت بسیار کاربرد دارد.ساختار آن ، آن را برای تعویض بارهای با ولتاژ بالا و با جریان پایین ، به ویژه هنگام کار در محدوده فعلی 200 میلی آمپر خود ، ایده آل می کند.این می تواند در مدارهایی مورد استفاده قرار گیرد که در آن تقویت سطح پایین و پایین مورد نیاز باشد ، اگرچه حد افزایش آن به این معنی است که برای تقویت سنگین مناسب نیست.با توجه به ماهیت PNP ، اغلب در صورت نیاز به پیکربندی های قطبی معکوس انتخاب می شود ، و آن را برای برنامه های مختلف کم مصرف از جمله کنترل سیگنال ، مدارهای LED و درایورهای حرکتی کم جریان متنوع می کند.

راهنمای عملکرد 2N3906 به عنوان سوئیچ

کار کردن 2N3906 به عنوان سوئیچ ساده است.در یک پیکربندی استاندارد PNP ، ترانزیستور معمولاً وقتی پین پایه پایه گذاری می شود "روشن" است.این حالت پیش فرض "در" اجازه می دهد تا جریان از امیتر به جمع کننده جریان یابد.برای چرخاندن سوئیچ "خاموش" ، یک منبع ولتاژ روی پین پایه اعمال می شود ، که از جریان جریان بین امیتر و جمع کننده جلوگیری می کند.این طرح بدون نیاز به تنظیم پیچیده به کنترل بارهای کوچک کمک می کند.

برای محافظت از ترانزیستور در حالت سوئیچ ، معمول است که یک مقاومت بین پایه و ورودی کنترل کننده ، با استفاده از فرمول RB = VBE / IB محاسبه شود.این مقاومت تضمین می کند که جریان جریان به پین ​​پایه در محدوده ایمن باقی می ماند و از هرگونه آسیب احتمالی به ترانزیستور جلوگیری می کند.هنگامی که با این مقاومت پیکربندی می شود ، 2N3906 می تواند با اطمینان می تواند طیف وسیعی از دستگاه های کم جریان مانند موتورهای کوچک یا LED را کنترل کند.

قطعات با مشخصات مشابه ترانزیستور 2N3906

قطعات سمت راست مشخصات مشابهی با نیمه هادی 2N3906BU دارند.

سازنده	2n3906bu	2N3906TA	2N3906Tfr
در نیمه هادی	از طریق سوراخ	از طریق سوراخ	از طریق سوراخ
بسته / مورد	به 226-3 ، به 92-3	to-226-3 ، به 92-3 (به 226aa)	to-226-3 ، به 92-3 (به 226aa)
جمع کننده امیتر B.	40 ولت	40 ولت	40 ولت
جمع کننده حداکثر Curr.	200 کارشناسی ارشد	200 کارشناسی ارشد	200 کارشناسی ارشد
بسامد انتقال	250 مگاهرتز	250 مگاهرتز	250 مگاهرتز
جمع کننده Emitter S.	-400 میلی ولت	-400 میلی ولت	-250 میلی ولت
HFE دقیقه	100	100	100
حداکثر قدرت dispipa.	625 مگاوات	625 مگاوات	625 مگاوات

برنامه های ترانزیستور 2N3906

سوئیچینگ کم مصرف

2N3906 معمولاً برای تعویض بارهای کم و ولتاژ بالا استفاده می شود.این ایده آل برای مدارهایی است که به یک سوئیچ قابل اعتماد نیاز دارید که قدرت زیادی را به خود جلب نمی کند ، مانند آرایه های LED یا کنترل های رله ساده.

تقویت سیگنال

سود متوسط ​​آن به آن اجازه می دهد تا سیگنال ها را در مدارهای صوتی کم مصرف و سایر تنظیمات تقویت کننده کوچک تقویت کند.اگرچه برای تقویت قدرت بالا مناسب نیست ، اما برای تقویت سیگنال های کوچکتر و سازگار مناسب است.

مدارهای اینورتر و مبدل

طراحی PNP باعث می شود 2N3906 در مدارهای اینورتر و مبدل مفید باشد ، به خصوص در مواردی که کنترل جهت فعلی مورد نیاز است.می توان آن را برای تغییر جریانها تنظیم کرد و از توابع تبدیل در طرح های ساده مدیریت انرژی پشتیبانی می کند.

LED یا لامپ دوگانه

ترانزیستور همچنین می تواند در مدارهای طراحی شده برای فلش LED یا لامپ استفاده شود.با کنترل جریان جریان بر اساس سیگنال ورودی ، یک اثر فلش ساده ایجاد می کند ، در چراغ های نشانگر یا سیگنال های هشدار مفید است.

تنظیمات جفت darlington

برای برنامه های کاربردی که نیاز به افزایش بالاتر دارند ، 2N3906 را می توان با یک ترانزیستور دیگر در پیکربندی Darlington جفت کرد.این تنظیم جریان را حتی بیشتر تقویت می کند و باعث می شود ضمن حفظ عملکرد خوب ، بارهای کمی بزرگتر را انجام دهید.

انواع بسته های 2N3906

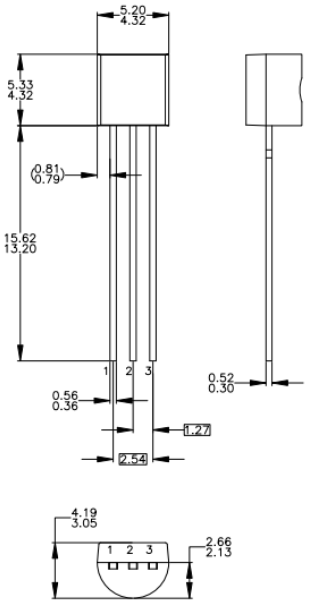

به 92 (فله)

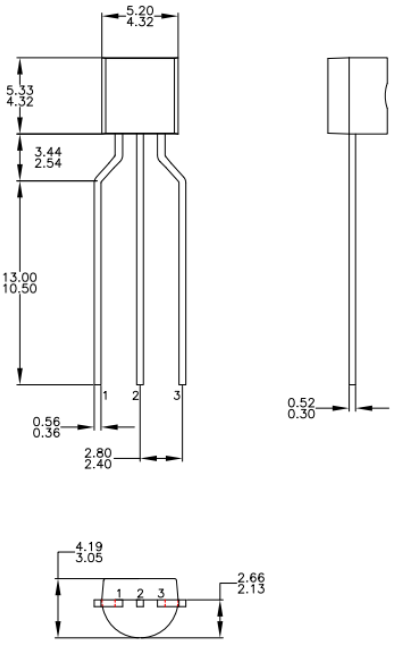

به 92 (مهمات ، نوار و حلقه)

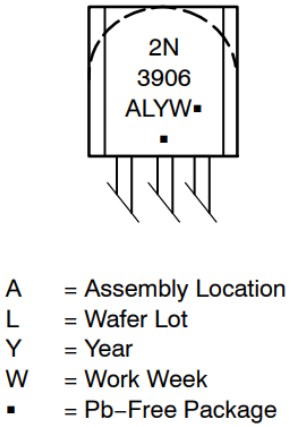

نمودار علامت گذاری برای ترانزیستور 2N3906

درباره تولید کننده 2N3906

در نیمه هادی ، یک تولید کننده بسیار مورد احترام ، بر ارائه راه حل های کارآمد قدرت و مدیریت سیگنال تمرکز دارد.محصولات آنها ، از جمله 2N3906 ، برای تأمین نیازهای طیف گسترده ای از برنامه ها ، از خودرو و ارتباطات گرفته تا محاسبات ، الکترونیک مصرفی و سیستم های صنعتی طراحی شده اند.در نیمه هادی که به دلیل نوآوری و تعهد خود به کیفیت شناخته شده است ، مؤلفه های قابل توجهی را ارائه می دهد که توسط مهندسین و طراحان در سراسر جهان برای ایجاد راه حل های مؤثر و پایدار استفاده می شود.تمرکز آنها بر کارآیی انرژی به پشتیبانی از پروژه های سازگار با محیط زیست و صرفه جویی در انرژی در صنایع مختلف کمک می کند.

برگه داده PDF

2N3906TA DATASHEET:

2n3906ta.pdf

برگه داده 2N3906BU:

2N3906bu.pdf

2N3906TA DATASHEET:

2n3906ta.pdf

2N3906TFR DATASHEET:

2n3906tfr.pdf
