راهنمای کامل TRIACS: اصل کار ، انواع (BT136 و BT139) ، برنامه ها و مقایسه ها

این راهنما همه چیز در مورد TRIACS است ، که قطعات الکترونیکی خاصی هستند که برای کنترل انرژی AC مانند برق که از سوکت دیواری شما تهیه می شود ، استفاده می شود.بر خلاف سوئیچ های دیگر که فقط اجازه می دهند برق از یک جهت جریان یابد ، یک TRIAC می تواند به هر دو روش جریان یابد ، و این امر را برای کنترل چیزهایی که با قدرت AC اجرا می شوند ، عالی می کند.در این مقاله ، شما می آموزید که یک TRIAC چیست ، چگونه کار می کند و چه چیزی آن را با سایر قسمت های مشابه مانند SCR و Diacs متفاوت می کند.همچنین دو نوع TRIAC مشترک ، BT136 و BT139 را توضیح می دهد و نشان می دهد که در دستگاه های مختلف از کجا و چگونه استفاده می شود.این که آیا شما در حال ساختن یک پروژه کوچک هستید یا چیزی را برای کار طراحی می کنید ، این راهنما به شما کمک می کند تا TRIACS را به روشی ساده درک کنید.

کاتالوگ

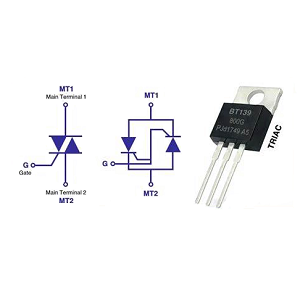

TRIAC چیست؟

بوها سه تایی (سه گانه برای جریان متناوب) یک دستگاه نیمه هادی است که برای کنترل قدرت در مدارهای AC (جریان متناوب) استفاده می شود.بر خلاف MOSFETS یا IGBT ها ، که در درجه اول در سیستم های DC استفاده می شوند و جریان جریان را تنها در یک جهت امکان پذیر می کنند ، یک TRIAC می تواند از هر دو جهت انجام دهد و آن را برای کاربردهای AC ایده آل می کند.این سه پایانه دارد: ترمینال اصلی 1 (MT1) ، ترمینال اصلی 2 (MT2) و یک دروازه.این دروازه اجازه می دهد تا دستگاه با ولتاژ مثبت یا منفی ایجاد شود و بدون در نظر گرفتن قطبیت AC ، سوئیچینگ انعطاف پذیر را امکان پذیر می کند.در داخل ، یک TRIAC مانند دو تریستور (SCR) که در جهت های مخالف متصل هستند ، عمل می کند و نیاز به اجزای اضافی را در سیستم های کنترل دو طرفه کاهش می دهد.

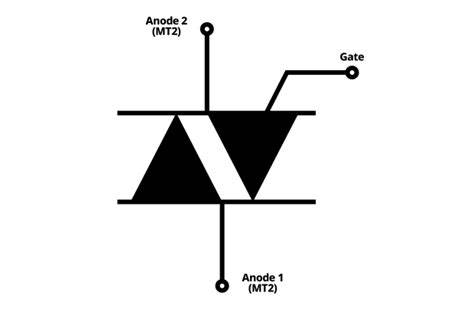

شکل 2. نماد Triac

نماد TRIAC ، بصری نشان دهنده ماهیت دو طرفه آن است.این دستگاه دارای دو فلش مخالف در نماد است ، که نشان می دهد جریان می تواند در هر دو جهت بین MT1 و MT2 جریان یابد.یک خط عمودی به ترمینال دروازه متصل می شود و عملکرد کنترل آن را نشان می دهد.این طراحی جمع و جور و کارآمد اجازه می دهد تا از TRIACS به طور گسترده ای در برنامه های کنترل انرژی AC مانند کمرنگرهای نور ، کنترل کننده سرعت موتور ، سیستم های گرمایشی و سایر مدارهای سوئیچینگ AC خانگی یا صنعتی استفاده شود.

TRIAC BT136 چیست؟

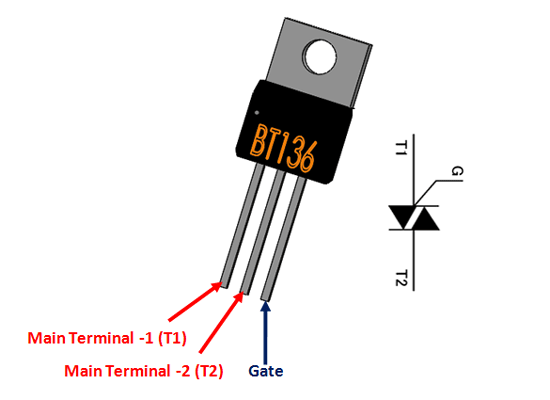

شکل 3. TRIAC BT136

BT136 یک مدل محبوب TRIAC است که در هر دو کار سوئیچینگ AC خانگی و صنعتی مورد استفاده قرار می گیرد.این یک دروازه حساس است ، به این معنی که می توان آن را با جریان بسیار کمی ایجاد کرد.این امر باعث می شود برای استفاده با دستگاه های کم مصرف مانند میکروکنترلرها و IC های منطقی ایده آل باشد.BT136 با استفاده از فناوری Planar Palsivation ساخته شده است ، که قابلیت اطمینان طولانی مدت آن را بهبود می بخشد و باعث می شود که در برابر سنبله های ولتاژ مقاوم تر شود.این می تواند در هر چهار ربع هدایت AC کار کند ، بنابراین حتی اگر قطبیت سیگنال دروازه متفاوت باشد ، عملکرد خوبی دارد.این TRIAC از یک ولتاژ مسدود کننده بالا ، مناسب برای سیستم های AC 230 ولت پشتیبانی می کند.همچنین دارای جریان کم مصرف است که به روشن نگه داشتن آن حتی در شرایط کم بار کمک می کند.این ویژگی ها BT136 را به یک انتخاب جامد برای برنامه هایی مانند کنترل سرعت فن ، کم نور و تنظیم دما در سیستم های گرمایش تبدیل می کند.

ویژگی های BT136

• نیاز جریان کم دروازه اجازه کنترل مستقیم توسط میکروکنترلرها یا تراشه های منطقی را می دهد.

• ولتاژ مسدود کننده بالا در برابر افزایش ولتاژ در خطوط AC محافظت می کند.

• جریان کم نگه داشتن ، هدایت پایدار را در حین بار کم تضمین می کند.

• تحریک چهار چهارم انعطاف پذیری را در طراحی مدار درایو دروازه فراهم می کند.

• طراحی منفعل مسطح باعث افزایش پایداری و ناهمواری الکتریکی با گذشت زمان می شود.

برنامه های BT136

• کم نورهای نور که با کنترل هدایت AC ، روشنایی لامپ را تنظیم می کنند.

• تنظیم کننده سرعت فن در لوازم خانگی مانند فن های سقفی و تهویه مطبوع.

• کنترل کننده های عنصر گرمایش در دستگاه هایی مانند اجاق های برقی و بخاری آب.

• سیستم های خانگی هوشمند که میکروکنترلرها را به بارهای AC با ولتاژ بالا پیوند می دهند.

TRIAC BT139 چیست؟

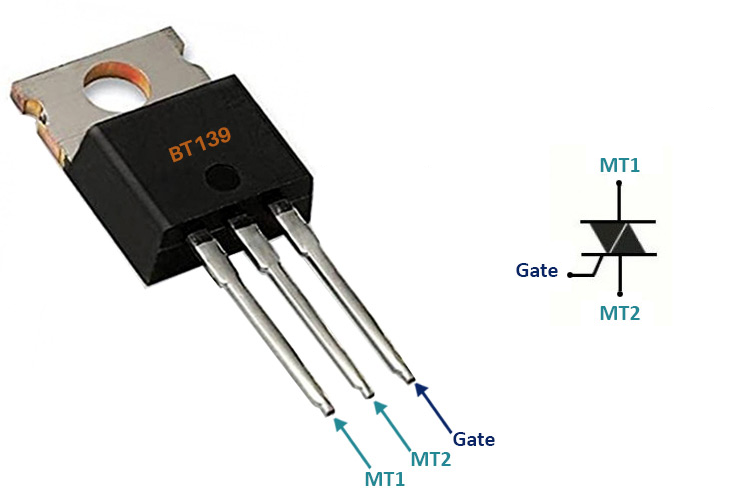

شکل 4. Triac BT139

BT139 یک TRIAC قوی تر است که برای برنامه های جریان بالاتر طراحی شده است.این می تواند تا 9A را کنترل کند و آن را برای بارهای سنگین تر AC مانند موتورهای صنعتی ، سیستم های روشنایی تجاری و واحدهای گرمایشی مناسب تر کند.مانند BT136 ، از هدایت دو طرفه پشتیبانی می کند و می تواند در هر چهار ربع ایجاد شود.این یک طراحی ناهموار است و می تواند در برابر گذرگاه های ولتاژ که به طور معمول در محیط های صنعتی یافت می شود مقاومت کند.این امر باعث می شود که برای شرایط خواستار انتخابی قابل اعتماد باشد.

ویژگی های BT139

• ظرفیت جریان بالا (حداکثر 9a) برای کنترل بارهای بزرگ یا استقرایی

• تحریک چهار چهارم امکان طراحی مدار انعطاف پذیر را فراهم می کند.

• ولتاژ مسدود کننده بالا ، خطوط استاندارد AC و شرایط گذرا را کنترل می کند.

• دروازه حساس سازگار با سیگنال های کنترل کم قدرت.

• انفعال مسطح دوام و تحمل ولتاژ طولانی مدت را تضمین می کند.

برنامه های BT139

• فن صنعتی یا کنترل سرعت پمپ در جایی که جریان راه اندازی زیاد است.

• کم نور کنترل شده برای سیستم های روشنایی تجاری.

• کنترل گرمایش دقیق در سیستم های HVAC و اجاق های صنعتی.

• سیستم های انرژی هوشمند و تایمرهای قابل برنامه ریزی در اتوماسیون در مقیاس بزرگ.

• دستگاه های مسکونی سطح بالا مانند ماشین لباسشویی و تهویه مطبوع.

TRIAC چگونه کار می کند؟

شکل 5. نمودار کار Triac

TRIACS (Triode برای جریان متناوب) دستگاه های نیمه هادی هستند که برای کنترل قدرت در مدارهای AC طراحی شده اند.این دستگاه از مهمترین دو SCR (یکسو کننده کنترل شده سیلیکون) به موازات معکوس با یک ترمینال دروازه مشترک متصل است و به آن اجازه می دهد در هنگام ایجاد در هر دو جهت انجام شود.در شکل 5 ، نماد یک TRIAC را به همراه مدار معادل آن می بینیم که دو تریسترهای پشتی به عقب را که توسط یک دروازه مشترک کنترل می شوند ، نشان می دهد.پایانه ها به عنوان آند 1 (یا ترمینال اصلی 1 - MT1) ، آند 2 (یا MT2) و دروازه برچسب گذاری شده اند.ترمینال گیت برای شروع هدایت از طریق TRIAC استفاده می شود و آن را برای برنامه های سوئیچینگ برق AC ایده آل می کند.

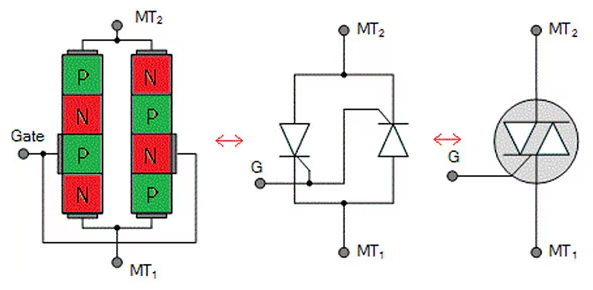

شکل 6. ساخت فیزیکی TRIAC (سمت چپ) ، دو قیاس ترانزیستور (میانه) ، نماد Triac (راست)

ساختار داخلی یک TRIAC ، همانطور که در شکل 6 نشان داده شده است ، شامل یک چیدمان پیچیده از لایه های P و N متناوب است که پنج منطقه نیمه هادی را تشکیل می دهد.اینها به TRIAC اجازه می دهند بسته به سیگنال تحریک ، از هر جهت رفتار کند.تصویر مرکزی در شکل 6 مدل مدار ساده شده را نشان می دهد ، و سمت راست ترین تصویر بازنمایی نمادین آن است که در نمودارهای مدار استفاده می شود.سیگنال دروازه فرآیند قفل کردن ترانزیستورهای داخلی را کنترل می کند و جریان جریان بین MT1 و MT2 را قادر می سازد.این ماهیت دو طرفه TRIACS باعث می شود که آنها در سوئیچ های کم نور ، کنترل سرعت موتور و تنظیم گرمایشی که جهت جریان AC به طور مداوم متناوب است ، مفید باشد.

رفتار ولتاژ تریاک

ویژگی ولتاژ جریان (V-I) یک TRIAC بر اساس قطبیت ترمینال اصلی MT2 با توجه به MT1 و قطبیت سیگنال دروازه به چهار ربع تقسیم می شود.این بخش در درک چگونگی رفتار TRIAC در شرایط مختلف تحریک مهم است و هنگام طراحی مدارهایی که نیاز به تعویض کنترل دارند ، مورد نیاز است.

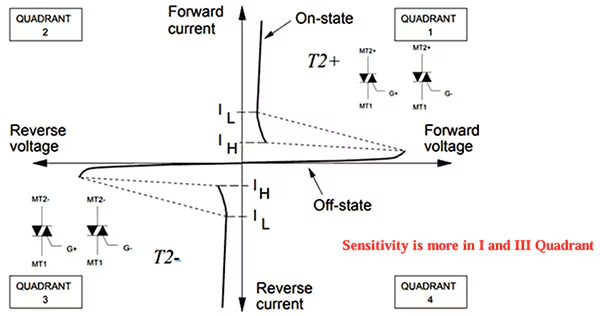

شکل 7. ولتاژ در مقابل ویژگی های فعلی یک TRIAC

در نمودار بالا به منحنی مشخصه V-I مراجعه کنید ، جایی که:

• محور افقی ولتاژ را در سراسر MT1 و MT2 نشان می دهد.

• محور عمودی جریان را از طریق TRIAC نشان می دهد.

• نیمه های مثبت و منفی هر محور توانایی TRIAC را در هر دو جهت نشان می دهد و آن را برای برنامه های AC مناسب می کند.

Quadrant I: MT2 مثبت ، دروازه مثبت (T2+)

این حالت عملیاتی حساس ترین و کارآمدترین برای تحریک یک TRIAC محسوب می شود.در ربع I ، هر دو ترمینال اصلی 2 (MT2) و دروازه با توجه به ترمینال اصلی 1 (MT1) مثبت هستند.در این شرایط ، TRIAC به راحتی فعال می شود.به دلیل حساسیت زیاد در این ربع ، فقط یک جریان دروازه کوچک برای شروع هدایت لازم است.این امر باعث می شود که Quadrant I برای برنامه های کنترل ، به ویژه در کنترل قدرت AC ، بسیار مطلوب باشد ، جایی که به حداقل رساندن نیازهای درایو دروازه می تواند پیچیدگی و هزینه را کاهش دهد.

TRIAC به سرعت در این حالت وارد "روشن" یا اجرای حالت می شود و اجازه می دهد جریان بین MT2 و MT1 جریان یابد.به همین ترتیب ، این ربع به طور گسترده ای در مدارهای عملی AC و مدارهای کنترل فاز مانند کم رنگهای نور ، کنترل کننده سرعت موتور و تنظیم کننده های بخاری مورد استفاده قرار می گیرد.در بازنمودهای گرافیکی از خصوصیات تحریک TRIAC ، چهارگوش I در قسمت بالا سمت راست منحنی ظاهر می شود ، جایی که هر دو قطب ولتاژ و گیت جریان مثبت هستند.

ربع دوم: MT2 مثبت ، دروازه منفی

در این ربع عامل ، ترمینال اصلی 2 (MT2) با توجه به ترمینال اصلی 1 (MT1) در ولتاژ مثبت برگزار می شود ، در حالی که ترمینال دروازه با توجه به MT1 منفی است.این پیکربندی هنوز هم به دستگاه مانند SCR یا TRIAC اجازه می دهد تا شروع شود ، اما به ویژه در مقایسه با عملکرد در ربع اول حساسیت کمتری دارد.

حساسیت کاهش یافته به این دلیل است که جریان دروازه در جهت خلاف جریان MT2 جریان می یابد.این قطبیت مخالف بین دروازه و MT2 منجر به تزریق کمتر کارآمد حامل ها به ساختار دستگاه می شود که به نوبه خود برای دستیابی به تحریک به جریان دروازه بالاتری نیاز دارد.در نتیجه ، تلاش بیشتری (از نظر درایو دروازه) برای روشن کردن دستگاه در این حالت لازم است.

این نحوه عملکرد در ربع بالا سمت چپ منحنی مشخصه V-I نشان داده شده است.با وجود کاهش حساسیت ، تحریک در Quadrant II هنوز هم قابل استفاده است و معمولاً در کاربردهای عملی مورد استفاده قرار می گیرد ، به خصوص در تعویض AC که در آن هر دو قطب با آن روبرو می شوند.

Quadrant III: MT2 منفی ، دروازه منفی (T2−)

در این منطقه عملیاتی ، هر دو ترمینال اصلی 2 (MT2) و دروازه نسبت به ترمینال اصلی 1 (MT1) در پتانسیل منفی قرار دارند.این حالت از نظر عملکردی شبیه به ربع I است ، جایی که هر دو پایانه مثبت هستند ، اما در قطبیت مخالف عمل می کند.اگرچه حساسیت در چهارگوش III کمی پایین تر از ربع I است ، اما هنوز هم یک حالت حساس از عملکرد محسوب می شود.این دروازه فقط به یک جریان متوسط ​​نیاز دارد تا بتواند هدایت را انجام دهد و این چهارگوش را به گزینه ای مناسب برای برنامه هایی که در آن از سیگنال های کنترل کم مصرف استفاده می شود ، تبدیل می کند.

عملکرد Quadrant III در سیستم هایی که سیگنال های ورودی منفی را کنترل می کنند ، مانند مواردی که در مدارهای کنترل جریان متناوب (AC) یافت می شود یا انواع خاصی از تعویض دو طرفه که در آن قطبیت سیگنال ها به صورت پویا متفاوت است ، مفید است.این حالت از لحاظ گرافیکی در ربع پایین سمت چپ نمودار مشخصه تحریک کننده چهار چهارم ، مربوط به ترکیب منفی منفی گیت و ولتاژهای MT2 نشان داده شده است.

علیرغم حساسیت کمی کاهش یافته در مقایسه با ربع I ، Quadrant III هنوز هم رفتار تحریک کننده قابل اعتماد و پاسخگو را ارائه می دهد ، که این امر باعث می شود در بسیاری از برنامه های سوئیچینگ دو طرفه یا متقارن ، جایی که از هر دو قطب استفاده می شود ، به یک انتخاب عملی تبدیل شود.

Quadrant IV: MT2 منفی ، دروازه مثبت

این ربع یکی از حالتهای عملیاتی کمتر حساس تریستور ، دقیقاً مانند Quadrant II را نشان می دهد.در این پیکربندی ، ترمینال اصلی 2 (MT2) با توجه به ترمینال اصلی 1 (MT1) منفی است ، در حالی که دروازه جریان مثبت را دریافت می کند.با توجه به این ترتیب قطبیت ، ایجاد دستگاه در مقایسه با حالت های حساس تر که در ربع I و III یافت می شود ، به جریان دروازه بالاتری نیاز دارد.

در منحنی ویژگی V-I ، Quadrant IV در قسمت پایین سمت راست قرار دارد ، جایی که ولتاژ اعمال شده منفی است و جریان دروازه به طور مثبت هدایت می شود.هدایت در این حالت نسبتاً ناکارآمد است و از نظر حساسیت به دروازه و مصرف انرژی کمترین مطلوب را می کند.بسیاری از آنها از استفاده از این ربع برای تحریک در هنگام راندمان بالا یا درایو پایین دروازه خودداری می کنند.با این حال ، درک رفتار آن هنوز هم برای توصیف کامل محدودیت های عملکرد تریستور و اطمینان از عملکرد ایمن در همه شرایط ممکن مهم است.

تریستور (SCR) در مقابل تریاک

نشان	SCR (سیلیکون کنترل شده یکسو کننده)	Triac (سه گانه برای جریان متناوب)
خانواده	تریستور	تریستور
جهت هدایت	یک طرفه (فقط یک جهت)	دو طرفه (هر دو جهت)
محرک دروازه	به نبض دروازه مثبت نیاز دارد	می تواند توسط دروازه مثبت یا منفی ایجاد شود تپش
مؤلفه تحریک	اغلب با استفاده از UJT تحریک می شود	اغلب با استفاده از DIAC شروع می شود
نگه داشتن رفتار فعلی	تا زمانی که جریان فعلی زیر سطح نگهدارنده باشد ، باقی می ماند	یکسان ، اما از هر دو جهت
تمرکز برنامه	بهترین برای DC یا کنترل AC یک طرفه	ایده آل برای کنترل AC (هر دو جهت)
دست زدن به قدرت	ولتاژ بالا و قابلیت جریان بالا	ولتاژ متوسط ​​و کنترل فعلی
مدیریت حرارتی	نیاز به غرق گرما دارد	به طور معمول فقط به یک سینک گرما نیاز دارد
حالتهای عملیاتی	در یک حالت واحد کار می کند	از چهار حالت عملیاتی پشتیبانی می کند
خصوصیات V-I	در یک ربع فعالیت می کند	در دو ربع فعالیت می کند
قابلیت اطمینان	قابل اعتمادتر	کمتر از SCR قابل اعتماد است

DIAC در مقابل TRIAC

نشان	قطر	سه تایی
ساختار	دستگاه دو ترمینال	دستگاه سه ترمینال (MT1 ، MT2 ، GATE)
روش تحریک	روشن می شود که ولتاژ بیش از یک آستانه خاص باشد (خیر ماشه خارجی)	با استفاده از پالس دروازه قابل ایجاد است
پایانه دروازه	ترمینال دروازه	ترمینال دروازه ای برای تحریک دارد
کنترل کردن	کنترل ولتاژ ؛سوئیچینگ کنترل نشده	کنترل دروازه ؛امکان تعویض دقیق را فراهم می کند
حساسیت قطبی	هدایت دو طرفه	هدایت دو طرفه
استفاده مشترک	برای تحریک TRIAC در مدارهای کنترل استفاده می شود	برای تعویض و کنترل در مدارهای AC استفاده می شود
نمونه کاربرد	بخشی از کمرنگرهای سبک ، شروع نرم موتور (به عنوان یک ماشه برای Triac)	کنترل فاز ، کنترل سرعت موتور ، کم نور ، سوئیچینگ AC
عملکرد در جفت شدن	به اطمینان از تحریک TRIAC صاف و سازگار کمک می کند	مؤلفه اصلی سوئیچینگ/کنترل ، ناشی از DIAC در برخی از مدارها

مزایا و مضرات TRIAC

مزایای Triacs

1. هدایت فعلی دو طرفه

یکی از مزایای TRIAC (سه گانه برای جریان متناوب) توانایی آن در انجام جریان در هر دو جهت است.بر خلاف SCR های استاندارد (یکسو کننده های کنترل شده سیلیکون) ، که فقط جریان جریان را در یک جهت امکان پذیر می کند ، TRIAC ها می توانند بدون نیاز به اجزای اضافی برای کنترل جریان جریان معکوس ، قدرت AC را کنترل کنند.این قابلیت دو طرفه باعث می شود آنها در برنامه های سوئیچینگ AC مفید باشند.

2. دروازه با سیگنال های مثبت یا منفی ایجاد می کند

TRIACS را می توان با استفاده از ولتاژ مثبت یا منفی در ترمینال دروازه به هدایت تبدیل کرد.این انعطاف پذیری امکان سهولت در طراحی مدار را فراهم می کند ، زیرا مکانیسم تحریک به یک قطبیت محدود نمی شود.این هنگام طراحی مدارها برای کار با هر دو نیمه از شکل موج AC مفید است.

3. طراحی مدار را در مقایسه با SCR های دوگانه ساده می کند

از آنجا که یک TRIAC واحد می تواند جریان جریان را از هر دو جهت کنترل کند ، اغلب می تواند دو SCR را که به صورت موازی تنظیم شده اند ، جایگزین کند.این باعث کاهش تعداد مؤلفه های کلی می شود ، که طرح مدار را ساده می کند ، نیازهای فضا را کاهش می دهد و نقاط خرابی بالقوه در سیستم را کاهش می دهد.

4- فقط به یک سینک گرما و یک فیوز نیاز دارد

استفاده از TRIAC به جای یک جفت SCRS ، مدیریت حرارتی و محافظت را ساده می کند.از آنجا که تنها یک مؤلفه اختلال در برق وجود دارد ، یک سینک گرما واحد کافی است.به همین ترتیب ، یک فیوز واحد می تواند برای محافظت ، ساده سازی طراحی و کاهش بالقوه هزینه ها استفاده شود.

5- جمع و جور و مقرون به صرفه برای برنامه های کم مصرف و متوسط

TRIACS به طور گسترده در دستگاه های صنعتی خانگی و سبک مانند سوئیچ های کم نور ، کنترل سرعت موتور و تنظیم کننده های بخاری مورد استفاده قرار می گیرد.آنها جمع و جور ، ارزان و آسان برای ادغام در مدارها هستند و آنها را برای برنامه هایی که در آن کنترل قدرت بالا نگرانی اصلی نیست ، ایده آل می کند.

مضرات Triacs

1. کاهش قابلیت اطمینان در محیط های پرقدرت یا پر سر و صدا

TRIACS معمولاً نسبت به SCR ها در صورت استفاده در محیط های پر سر و صدا یا برقی پر سر و صدا است.آنها به دلیل سر و صدای الکتریکی مستعد ابتلا به کاذب هستند ، که باعث می شود استفاده از آنها در کاربردهای سنگین صنعتی در جایی که چنین شرایطی مشترک است ، محدود شود.

2. حساس به DV/DT (میزان تغییر ولتاژ)

TRIACS نسبت به تغییرات سریع ولتاژ ، معروف به DV/DT حساس تر است.یک سنبله ناگهانی در ولتاژ می تواند ناخواسته دستگاه را به سمت هدایت تبدیل کند ، حتی بدون سیگنال دروازه.برای مقابله با این امر ، اغلب مدارهای اضافی Snubber مورد نیاز است که می تواند طراحی را پیچیده کند.

3. ولتاژ پایین و رتبه بندی فعلی در مقایسه با SCR ها

در حالی که برای بسیاری از کاربردهای صنعتی مصرف کننده و سبک مناسب است ، TRIACS از قابلیت حمل جریان و ولتاژ کمتری نسبت به SCR ها برخوردار است.برای سیستم های پر قدرت ، به ویژه آنهایی که در ولتاژهای بالا فعالیت می کنند ، SCR ها معمولاً انتخاب ارجح هستند.

4- حساسیت ربع می تواند منجر به هدایت ناخواسته شود

بسته به قطبیت سیگنال دروازه و پایانه های اصلی می توان TRIACS را در "ربع" های مختلف ایجاد کرد.برخی از ربع ها نسبت به سایرین حساس تر هستند و اگر در طراحی به درستی حساب نشوند ، این می تواند منجر به هدایت تصادفی یا عملکرد غیرقابل اعتماد شود.برای اطمینان از عملکرد قابل اعتماد باید شرایط درایو دروازه را با دقت در نظر بگیرید.

برنامه های TRIACS

TRIAC ها اجزای الکترونیکی هستند که برای کنترل جریان برق AC (جریان متناوب) استفاده می شوند.آنها در بسیاری از دستگاه ها یافت می شوند که نیاز به تغییر یا تنظیم قدرت دارند.در اینجا برخی از برنامه های متداول:

کم رنگ

TRIACS با فعال کردن کنترل فاز ولتاژ AC نقش مهمی در مدارهای کم نور تر دارد.با کنترل نقطه در طول هر چرخه AC که در آن TRIAC روشن می شود ، به طور موثری چقدر ولتاژ به لامپ می رسد.این تکنیک با نام کنترل زاویه فاز ، میانگین قدرت تحویل داده شده را کاهش می دهد و نور را بدون ایجاد سوسو زدن کم رنگ می کند.TRIACS جمع و جور و کارآمد است و آنها را برای قرار دادن در سوئیچ های دیواری و وسایل روشنایی ایده آل می کند.علاوه بر این ، کمرنگرهای مبتنی بر TRIAC با بارهای مقاومت مانند لامپ های رشته ای به خوبی کار می کنند.با این حال ، کمرنگرهای مدرن Triac نیز برای کنترل فن آوری های جدیدتر روشنایی ، از جمله برخی از LED های کم نور و CFL طراحی شده اند.

کنترل کننده سرعت فن

در لوازم خانگی مانند فن های سقفی ، فن های اگزوز و برخی از سیستم های تهویه ، معمولاً برای تنظیم سرعت حرکتی استفاده می شود.با تنظیم زاویه هدایت چرخه AC ، TRIACS میزان ولتاژ رسیدن به موتور فن را کنترل می کند که به نوبه خود سرعت خود را تغییر می دهد.این امر کنترل صاف و مداوم را بر خلاف سطح سرعت ثابت فراهم می کند.کنترل کننده های فن مبتنی بر TRIAC نسبت به روشهای مکانیکی قدیمی تر کارآمدتر و ساکت تر هستند.آنها همچنین می توانند طرح های جمع و جور بیشتری را بدون حرکت قطعات فراهم کنند.این امر باعث می شود TRIACS یک انتخاب عالی برای کنترل فن های کم مصرف و کم مصرف در هر دو تنظیمات مسکونی و تجاری باشد.

تنظیم کننده دما

TRIAC ها به طور گسترده ای در بخاری های برقی ، اجاق ها و وسایل کنترل شده ترموستاتیک برای مدیریت سطح دما مورد استفاده قرار می گیرند.Triac به عنوان سوئیچ عمل می کند و عنصر گرمایش را سریع و خاموش می کند تا دمای ثابت را حفظ کند.این سوئیچینگ سریع اغلب توسط یک ترموستات یا میکروکنترلر کنترل می شود که با استفاده از سنسورها دما را کنترل می کند.از آنجا که TRIACS قطعات متحرک ندارد ، از رله های مکانیکی قابل اطمینان تر و بادوام تر هستند.آنها همچنین امکان کنترل دقیق تری را فراهم می کنند و به کاهش مصرف انرژی کمک می کنند.در اجاق های آشپزخانه ، بخاری های اتاق و دیگهای بخار آب ، سیستم های کنترل مبتنی بر TRIAC به دستیابی به عملکرد مداوم و بهبود بهره وری انرژی کمک می کنند.

سیستم های خانه هوشمند

در برنامه های خانه هوشمند ، TRIACS با استفاده از سیگنال های کنترل ولتاژ کم ، اتوماسیون لوازم ولتاژ بالا را فعال می کند.به عنوان مثال ، یک سوئیچ نور هوشمند یا ترموستات ممکن است از TRIAC برای تبدیل یک دستگاه AC 230 ولت بر اساس دستورات یا سنسورهای محیطی استفاده کند.TRIACS به میکروکنترلرها و ماژول های بی سیم اجازه می دهد تا دستگاه هایی مانند چراغ ، فن و بخاری را بدون نیاز به رله های بزرگ یا سوئیچ های فیزیکی کنترل کنند.این منجر به دستگاه های خانه هوشمند جمع و جور و کارآمدتر می شود.عملکرد آرام ، مصرف کم مصرف و قابلیت اطمینان TRIAC ، آنها را برای ادغام در سیستم های خانه هوشمند که توسط برنامه ها یا دستیاران صوتی کنترل می شوند ، مناسب می کنند.

اتوماسیون صنعتی

در محیط های صنعتی ، TRIAC برای کنترل ماشین آلات و سیستم های موتور محور مهم است.از آنها برای تنظیم منبع تغذیه به موتورهای برقی ، پمپ ها و کمپرسورها با تنظیم زاویه فاز ولتاژ AC استفاده می شود.این به مدیریت سرعت ، گشتاور و بهره وری کلی انرژی کمک می کند.TRIACS همچنین در رله های حالت جامد برای تعویض بارهای سنگین بدون سایش مکانیکی استفاده می شود و باعث می شود آنها برای عملیات مداوم صنعتی قابل اطمینان تر شوند.این برنامه ها از قابلیت های سوئیچینگ سریع TRIACS ، نیازهای کم نگهداری و طراحی جمع و جور بهره مند می شوند.در کارخانه های تولید و پردازش ، TRIACS به اتوماسیون ، کاهش هزینه و کنترل کنترل بر روی سیستم های الکتریکی پیچیده کمک می کند.

مدل های محبوب Triac

دو مدل TRIAC به طور گسترده استفاده شده BT136 و BT139 هستند.BT136 برای کاربردهای کم مصرف و متوسط ​​مناسب است ، که حداکثر 4 آمپر را کنترل می کند و اغلب در دستگاه های خانگی مانند کمرنگ ، تایمر و کنترل کننده های کم مصرف استفاده می شود.از طرف دیگر ، BT139 از بارهای جریان بالاتر تا 16 آمپر پشتیبانی می کند و برای مصارف داخلی یا سنگین تر مناسب است.هر دو مدل معمولاً با میکروکنترلرها یا اپتویسولرها جفت می شوند تا بتوانند تعویض دقیق و جداسازی را از مدار کنترل فعال کنند.

پایان

TRIACS ابزارهای کوچک اما قدرتمندی است که به کنترل برق AC در بسیاری از دستگاه های روزمره کمک می کند.آنها برای روشن و خاموش کردن چیزها یا تغییر میزان قدرت ، مانند کم نور کردن نور یا کند کردن فن بسیار عالی هستند.از آنجا که آنها در هر دو جهت کار می کنند ، در فضا صرفه جویی می کنند و تعداد قطعات مورد نیاز در یک مدار را کاهش می دهند.TRIAC ها در خانه ها و کارخانه ها یافت می شوند و اغلب توسط رایانه های ریز مانند میکروکنترلرها کنترل می شوند.این راهنما توضیح داده است که چگونه TRIACS کار می کند ، از چه چیزی ساخته می شود ، چگونه از آنها استفاده می کنند و از کجا مفید هستند.با این دانش ، شما آماده انتخاب و استفاده از TRIAC مناسب برای پروژه ها یا محصولات خود خواهید بود.
