انتخاب دوشاخه آداپتور برق مناسب: راهنمای ورودی AC و خروجی DC

دوشاخه‌های آداپتور برق به شما این امکان را می‌دهند که دستگاه‌های خود را به منبع برق متصل کنید و آنها را در حال کار نگه دارید.در این مقاله، یاد خواهید گرفت که دوشاخه های ورودی AC و کانکتورهای خروجی DC چه کاری انجام می دهند و چرا اهمیت دارند.همچنین انواع مختلف دوشاخه های مورد استفاده در سراسر جهان را به همراه ویژگی های ولتاژ، فرکانس و ایمنی بررسی خواهید کرد.علاوه بر این، انواع کانکتورها و محل استفاده از آنها را درک خواهید کرد.

کاتالوگ

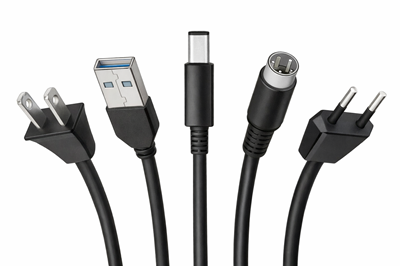

شکل 1. نمای کلی دوشاخه آداپتور برق

دوشاخه های ورودی AC چیست؟

دوشاخه های ورودی AC قطعاتی هستند که یک آداپتور برق را به یک پریز دیواری متصل می کنند تا برق جریان متناوب (AC) را دریافت کنند.آنها به عنوان نقطه ورود انرژی الکتریکی از منبع تغذیه به آداپتور عمل می کنند.این دوشاخه ها برای انتقال ایمن برق از پریز به مدار داخلی آداپتور برق طراحی شده اند.وظیفه اصلی آنها اطمینان از اتصال پایدار و ایمن به منبع برق است.دوشاخه های ورودی AC برای فعال کردن هر آداپتور برق به طور موثر عالی هستند.آنها معمولاً در سیم های برق ادغام می شوند یا مستقیماً به بدنه آداپتور متصل می شوند.طراحی، تحویل مداوم توان ورودی به آداپتور را برای تبدیل تضمین می کند.بدون دوشاخه های ورودی AC، آداپتورهای برق قادر به دریافت انرژی از شبکه نخواهند بود.

انواع متداول دوشاخه دیواری AC

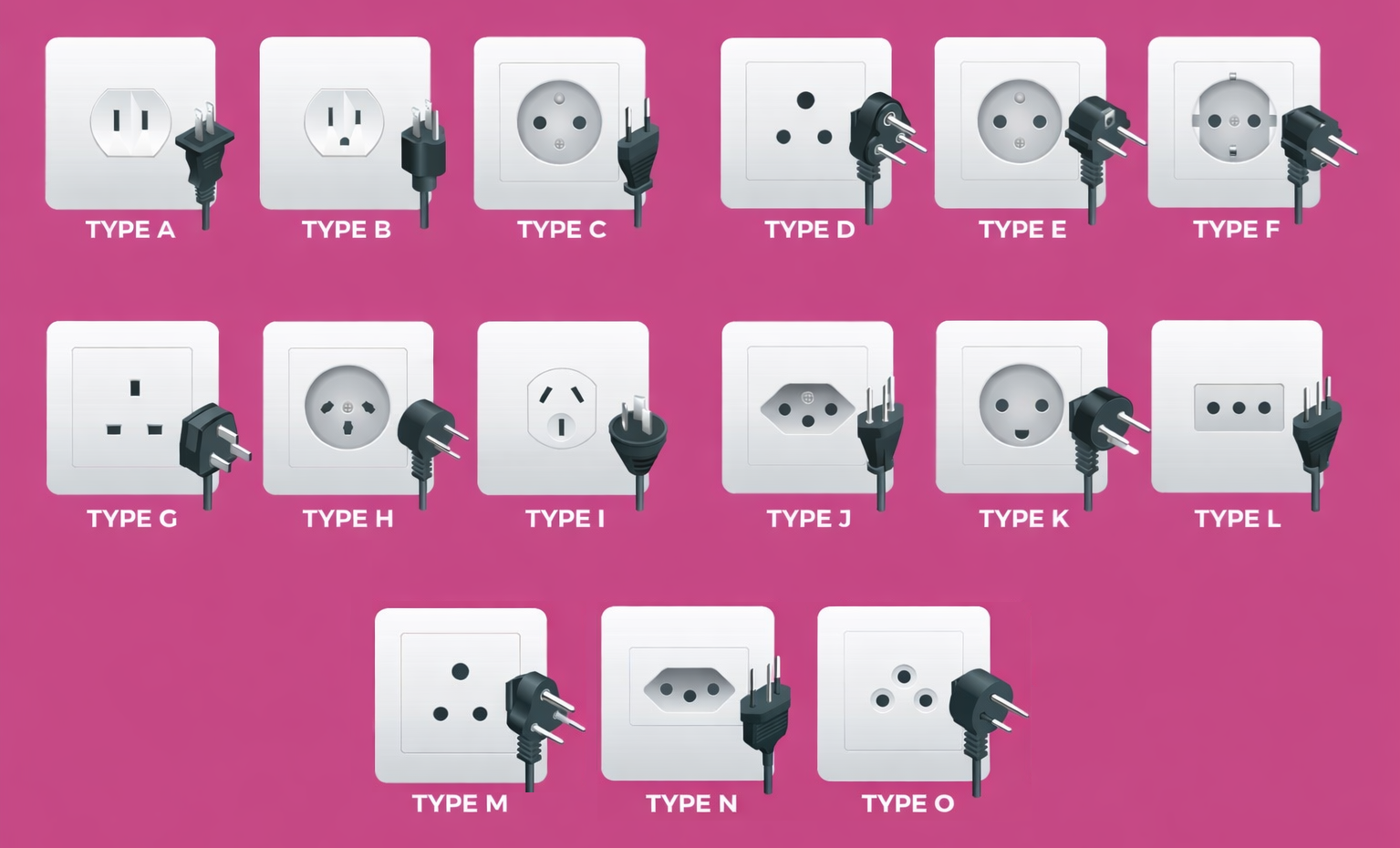

شکل 2. انواع دوشاخه AC جهانی

• نوع A - نوع A یک دوشاخه دو پین با تیغه های موازی صاف و بدون پین اتصال به زمین است.این عمدتا در ایالات متحده، کانادا، مکزیک و ژاپن استفاده می شود.در مقایسه با انواع دیگر، یکی از ساده ترین و سبک ترین طرح ها است.این دوشاخه معمولا برای دستگاه های کم مصرف مانند شارژر تلفن و لوازم الکترونیکی کوچک استفاده می شود.استفاده گسترده از آن، آن را به استانداردی برای لوازم الکترونیکی اولیه مصرفی تبدیل می کند.سادگی نوع A ساخت آن را مقرون به صرفه و آسان می کند.

• نوع B - نوع B مشابه نوع A است اما شامل یک پایه گرد اضافی است.این به طور گسترده در آمریکای شمالی و بخش هایی از آمریکای مرکزی استفاده می شود.در مقایسه با نوع A، به دلیل ویژگی اتصال به زمین، ایمنی بهتری را ارائه می دهد.این دوشاخه معمولا برای وسایلی که نیاز به استانداردهای ایمنی بالاتری دارند استفاده می شود.در محیط هایی که حفاظت الکتریکی ضروری است اهمیت دارد.نوع B یک انتخاب استاندارد برای کاربردهای مسکونی و تجاری است.

• نوع C - نوع C یک فیش دو پین است که معمولاً به عنوان Europlug شناخته می شود.این به طور گسترده در سراسر اروپا، آسیا و آمریکای جنوبی استفاده می شود.در مقایسه با نوع A و B، سازگاری جهانی بیشتری با بسیاری از انواع سوکت دارد.این دوشاخه معمولاً برای دستگاه های کم مصرف مانند شارژرها و لوازم خانگی کوچک استفاده می شود.طراحی جمع و جور آن امکان استفاده آسان در مناطق مختلف را فراهم می کند.نوع C به دلیل سازگاری گسترده، نقش مهمی در سفرهای بین المللی ایفا می کند.

• نوع D - نوع D یک فیش سه گرد است که به صورت مثلثی مرتب شده اند.این عمدتا در هند، نپال و برخی از کشورهای آفریقایی استفاده می شود.در مقایسه با نوع C، از دستگاه هایی پشتیبانی می کند که به اتصال پایدارتری نیاز دارند.این دوشاخه معمولاً در مناطقی با استانداردهای قدیمی برق استفاده می شود.طراحی آن به آن اجازه می دهد تا نیازهای برق متوسط ​​را برطرف کند.نوع D همچنان در حفظ سازگاری در زیرساخت های منطقه ای آن مهم است.

• نوع E - نوع E یک دوشاخه دو پین با سوراخ برای پایه اتصال زمین در سوکت است.معمولاً در فرانسه، بلژیک و لهستان استفاده می شود.در مقایسه با نوع C، دارای مکانیزم اتصال زمین برای ایمنی بیشتر است.این دوشاخه هم برای دستگاه های کم مصرف و هم برای دستگاه های کم مصرف استفاده می شود.برای حفظ امنیت اتصالات الکتریکی در سیستم های اروپایی مهم است.نوع E اغلب با سوکت های نوع F سازگار است.

• نوع F - نوع F که به پلاگ شوکو نیز معروف است، دارای دو پین گرد با گیره های زمین است.این به طور گسترده در آلمان، اسپانیا و بسیاری از کشورهای اروپایی استفاده می شود.در مقایسه با نوع E، به جای پین، از زمین کناری استفاده می کند.این دوشاخه معمولا برای وسایل برقی با قدرت بالاتر استفاده می شود.طراحی قوی آن اتصال ایمن و پایدار را فراهم می کند.نوع F در سیستم های برق مدرن اروپایی مورد نیاز است.

• نوع G - نوع G یک فیش سه پین با پین های مستطیلی است که در یک طرح مثلثی چیده شده اند.در انگلستان، ایرلند و چندین کشور آسیایی استفاده می شود.در مقایسه با انواع دیگر، ساختار قوی تر و بزرگ تری دارد.این دوشاخه معمولا در تجهیزات خانگی و اداری استفاده می شود.برای اطمینان از یک اتصال محکم و پایدار مهم است.نوع G به دلیل دوام آن به طور گسترده ای شناخته شده است.

• نوع H - نوع H یک پلاگین سه پین با پین هایی است که به صورت مثلثی منحصر به فرد چیده شده اند.این عمدتا در اسرائیل و مناطق اطراف استفاده می شود.در مقایسه با نوع C، طراحی مشخصی دارد که سازگاری را محدود می کند.این دوشاخه در محیط های مسکونی و تجاری کاربرد دارد.این اتصال مناسب را در سیستم منطقه ای خاص خود تضمین می کند.نوع H برای حفظ ایمنی الکتریکی استاندارد در منطقه خود مهم است.

• نوع I - نوع I یک دوشاخه با دو پایه زاویه دار صاف و گاهی یک پایه زمین است.معمولاً در استرالیا، نیوزلند و China استفاده می شود.در مقایسه با نوع A، طراحی زاویه دار، تناسب امن تری را فراهم می کند.این دوشاخه در طیف وسیعی از وسایل برقی استفاده می شود.هم از کاربردهای خانگی و هم صنعتی پشتیبانی می کند.نوع I در مناطقی با زیرساخت های الکتریکی مدرن خوب است.

• نوع J - نوع J یک دوشاخه سه پین با پین های گرد شامل یک پایه زمین است.این عمدتا در سوئیس و لیختن اشتاین استفاده می شود.در مقایسه با نوع C، زمین اضافی را برای ایمنی ارائه می دهد.این دوشاخه معمولا در منازل و ادارات مورد استفاده قرار می گیرد.اتصالات الکتریکی پایدار و ایمن را تضمین می کند.نوع J برای حفظ استانداردهای ایمنی بالا در منطقه خود مهم است.

• نوع K - نوع K یک دوشاخه سه پین با پین های گرد و پایه زمین است.این عمدتا در دانمارک و گرینلند استفاده می شود.در مقایسه با نوع F، پیکربندی اتصال زمین کمی متفاوت است.این دوشاخه هم برای دستگاه های مسکونی و هم تجاری استفاده می شود.سازگاری با سیستم برق دانمارکی را تضمین می کند.نوع K برای حفظ استانداردهای الکتریکی محلی مهم است.

• نوع L - نوع L یک فیش سه گرد است که در یک خط مستقیم قرار گرفته اند.این عمدتا در ایتالیا و برخی از مناطق شمال آفریقا استفاده می شود.در مقایسه با نوع C، از برنامه های کاربردی با جریان بالاتر پشتیبانی می کند.این دوشاخه هم در وسایل الکترونیکی کوچک و هم در وسایل بزرگتر استفاده می شود.این یک اتصال پایدار و سازگار را فراهم می کند.نوع L برای سیستم الکتریکی استاندارد ایتالیا مهم است.

• نوع M - نوع M یک نسخه بزرگتر از نوع D با سه پین گرد است.در آفریقای جنوبی و برخی از کشورهای همسایه استفاده می شود.در مقایسه با نوع D، برای کاربردهای با قدرت بالاتر طراحی شده است.این دوشاخه معمولا در وسایل سنگین استفاده می شود.اندازه بزرگتر آن به آن اجازه می دهد تا بار الکتریکی بیشتری را تحمل کند.نوع M برای محیط های صنعتی و پرقدرت مهم است.

• نوع N - Type N یک دوشاخه سه گرد است که در برزیل و آفریقای جنوبی استاندارد شده است.این برای بهبود ایمنی و سازگاری طراحی شده است.در مقایسه با نوع C، برای حفاظت بیشتر دارای اتصال زمین است.این دوشاخه در هر دو دستگاه مسکونی و تجاری کاربرد دارد.از استانداردهای برق مدرن در مناطق خود پشتیبانی می کند.نوع N نقش مهمی در سیستم های زیرساختی جدید بازی می کند.

• نوع O - نوع O یک فیش سه پین است که عمدتاً در تایلند استفاده می شود.این برای پشتیبانی از سیستم های الکتریکی مدرن در منطقه طراحی شده است.در مقایسه با انواع قدیمی تر، ویژگی های ایمنی بهبود یافته را ارائه می دهد.این دوشاخه هم در مصارف خانگی و هم در مصارف تجاری کاربرد دارد.سازگاری با استانداردهای برق محلی را تضمین می کند.نوع O برای پشتیبانی از سیستم های قدرت استاندارد در تایلند مهم است.

ولتاژ و فرکانس دوشاخه های ورودی AC

آداپتورهای برق معمولاً برای کار در محدوده وسیع ولتاژ ورودی، معمولاً از 100 ولت تا 240 ولت AC طراحی می شوند.این انعطاف‌پذیری باعث می‌شود دستگاه‌ها در کشورهای مختلف بدون نیاز به منبع تغذیه جداگانه مورد استفاده قرار گیرند.آداپتور به طور خودکار با ولتاژ ورودی تنظیم می شود تا عملکرد پایدار را حفظ کند.این ویژگی به ویژه برای الکترونیک مدرن مورد استفاده در بازارهای جهانی بسیار مهم است.پشتیبانی ولتاژ گسترده به جلوگیری از آسیب ناشی از عدم تطابق ولتاژ کمک می کند.همچنین راحتی استفاده از دستگاه ها را در سفر بهبود می بخشد.

علاوه بر ولتاژ، برق ورودی AC نیز در فرکانس های استاندارد 50 هرتز یا 60 هرتز کار می کند.این مقادیر فرکانس نشان دهنده تعداد دفعات متناوب جریان الکتریکی در ثانیه است.آداپتورهای برق به گونه‌ای ساخته شده‌اند که هر دو فرکانس را بدون تأثیر بر عملکرد خروجی مدیریت کنند.این کار بدون در نظر گرفتن استانداردهای الکتریکی منطقه ای، عملکرد ثابت را تضمین می کند.پشتیبانی از هر دو نوع فرکانس، سازگاری را در بین سیستم های قدرت مختلف افزایش می دهد.در نتیجه، اکثر آداپتورهای مدرن برای شرایط ورودی جهانی طراحی شده اند.

دوشاخه در مقابل سه شاخه برق AC

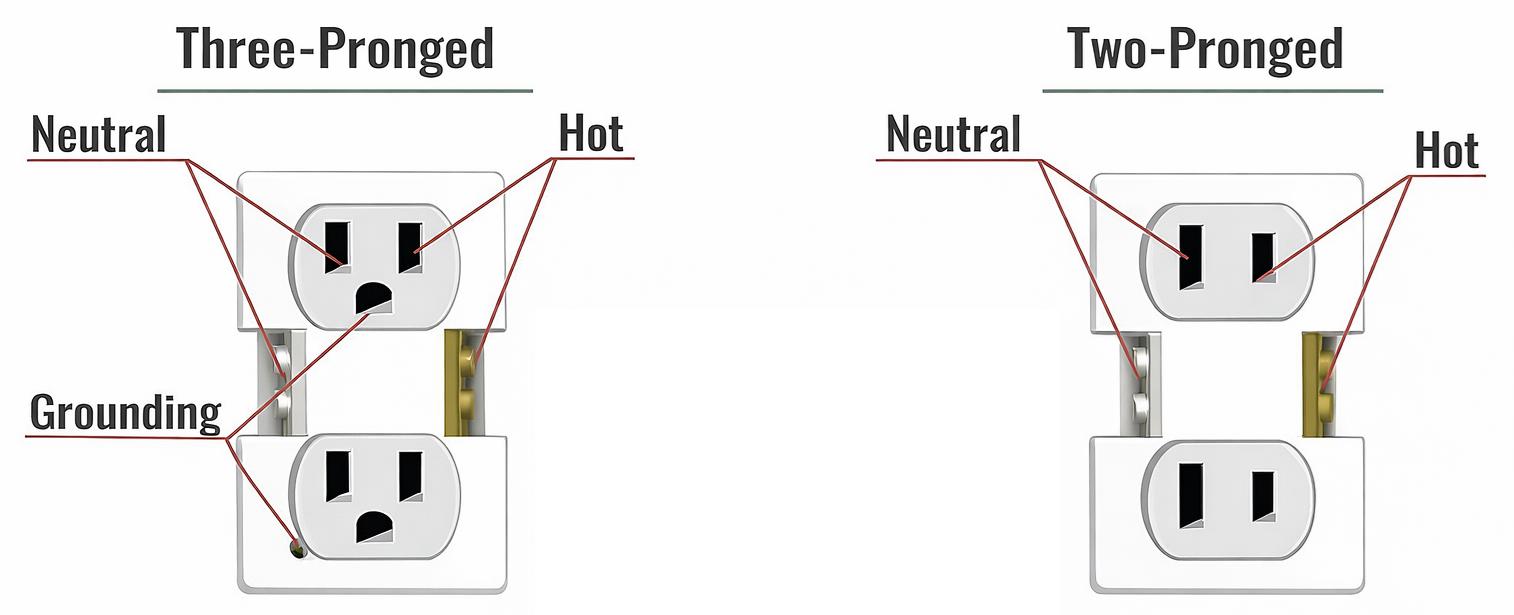

شکل 3. ساختار دو شاخه در مقابل سه شاخه

دوشاخه های دو شاخه از دو کنتاکت الکتریکی تشکیل شده اند که به سیم های برق و خنثی یک منبع برق متصل می شوند.آنها معمولاً در دستگاه هایی استفاده می شوند که برای عملکرد ایمن به زمین نیاز ندارند.این دوشاخه ها سبک وزن و طراحی ساده تری دارند و برای وسایل الکترونیکی کوچک مناسب هستند.آنها اغلب در شارژرها، لامپ ها و وسایل برقی کم مصرف یافت می شوند.دوشاخه های دو شاخه به دلیل ساختار جمع و جورشان بسیار مورد استفاده قرار می گیرند.با این حال، آنها حفاظت اولیه را ارائه می دهند و شامل زمین ایمنی اضافی نمی شوند.

دوشاخه های سه شاخه شامل یک پین اضافی مخصوص اتصال به زمین هستند که ایمنی الکتریکی را افزایش می دهد.این اتصال به زمین با هدایت جریان اضافی به زمین به جلوگیری از برق گرفتگی کمک می کند.این دوشاخه ها معمولاً در دستگاه هایی با نیاز برق بالاتر یا محفظه های فلزی استفاده می شوند.آنها محافظت بهتری در برابر خطاهای الکتریکی و اتصال کوتاه ارائه می دهند.دوشاخه های سه شاخه معمولا در وسایلی مانند کامپیوتر، یخچال و تجهیزات صنعتی یافت می شوند.طراحی آنها عملکرد ایمن‌تری را در محیط‌های الکتریکی سخت تضمین می‌کند.

دوشاخه AC ثابت در مقابل قابل تعویض

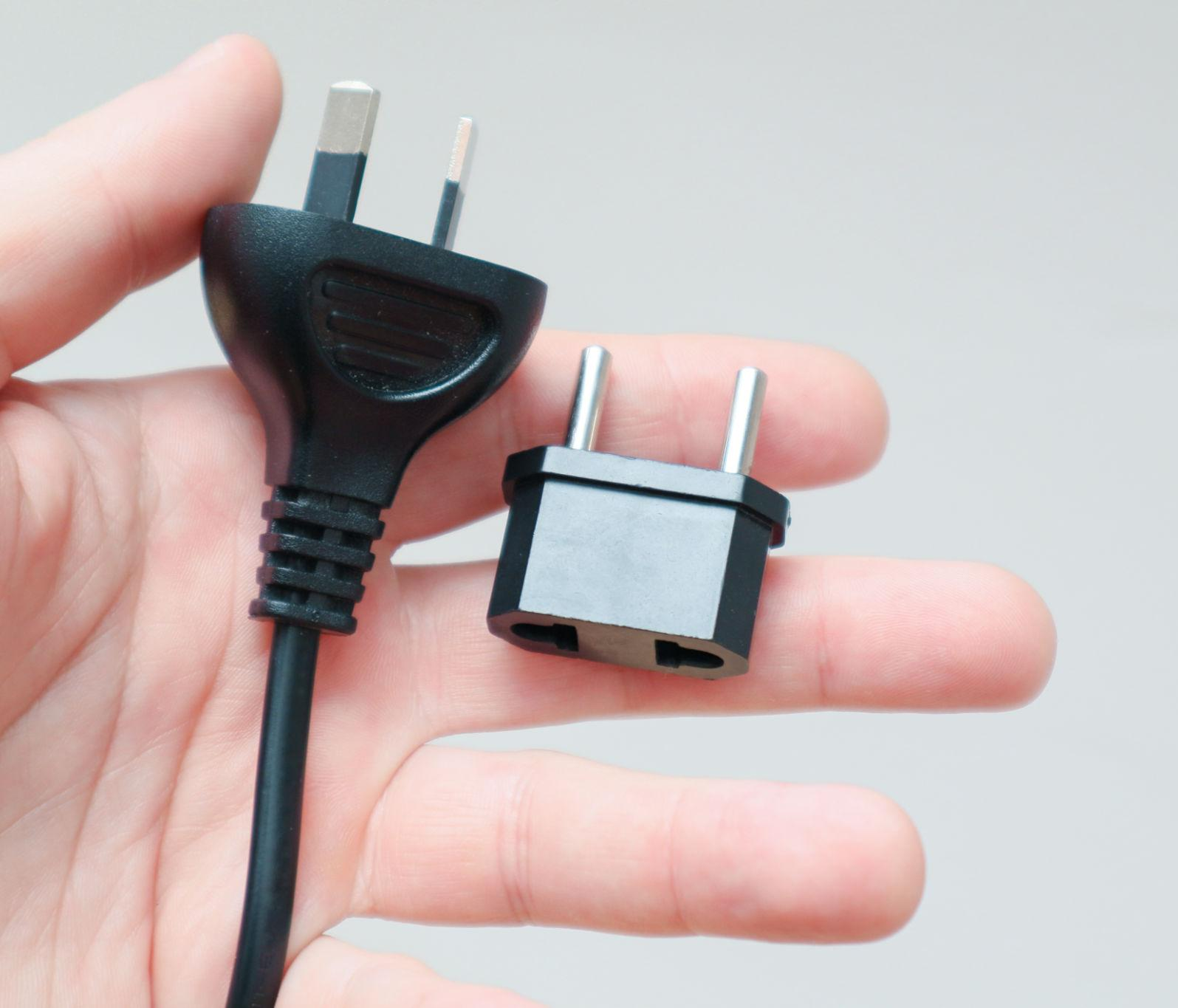

شکل 4. طراحی دوشاخه ثابت در مقابل قابل تعویض

دوشاخه های AC ثابت به طور دائم به آداپتور برق متصل هستند و نمی توان آنها را جدا کرد یا جایگزین کرد.این طراحی یک اتصال پایدار و بادوام برای استفاده روزمره فراهم می کند.معمولاً در آداپتورهای طراحی شده برای یک منطقه یا کشور خاص استفاده می شود.دوشاخه های ثابت ساده هستند و خطر شل شدن اتصالات را کاهش می دهند.آنها اغلب برای وسایل ثابتی که اغلب جابجا نمی شوند ترجیح داده می شوند.این طراحی عملکرد ثابت را بدون نیاز به اجزای اضافی تضمین می کند.

از طرف دیگر، دوشاخه های AC قابل تعویض، امکان تعویض سر شاخه های مختلف را بسته به منطقه می دهند.این باعث می شود آنها برای سفر و برنامه های بین المللی بسیار مفید باشند.به راحتی می توانید نوع دوشاخه مناسب را برای کشورهای مختلف وصل کنید.این انعطاف پذیری نیاز به آداپتورهای متعدد را از بین می برد.سیستم های قابل تعویض معمولا در آداپتورهای برق جهانی استفاده می شوند.آنها با حفظ سازگاری با استانداردهای مختلف برق، راحتی را فراهم می کنند.

کانکتورهای خروجی DC چیست؟

کانکتورهای خروجی DC اجزایی هستند که جریان مستقیم تنظیم شده (DC) را از یک آداپتور برق به یک دستگاه الکترونیکی می‌رسانند.آنها به عنوان نقطه اتصال نهایی بین منبع تغذیه و دستگاه در حال تغذیه عمل می کنند.این کانکتورها تضمین می کنند که انرژی الکتریکی تبدیل شده به طور موثر و قابل اعتماد منتقل می شود.عملکرد اصلی آنها ارائه یک خروجی پایدار است که با نیازهای برق دستگاه مطابقت دارد.کانکتورهای خروجی DC برای تامین انرژی وسایل الکترونیکی مدرن مانند لپ تاپ ها، روترها و دستگاه های قابل حمل مهم هستند.آنها برای حفظ یک اتصال ایمن و ثابت در حین کار طراحی شده اند.این کانکتورها همچنین با جلوگیری از قطع شدن تصادفی از عملکرد ایمن پشتیبانی می کنند.طراحی آنها به آنها اجازه می دهد تا به طور ایمن در درگاه های ورودی دستگاه قرار بگیرند.بدون کانکتورهای خروجی DC، آداپتورهای برق قادر به تامین انرژی قابل استفاده برای دستگاه ها نیستند.

انواع متداول کانکتورهای DC

اتصالات بشکه ای

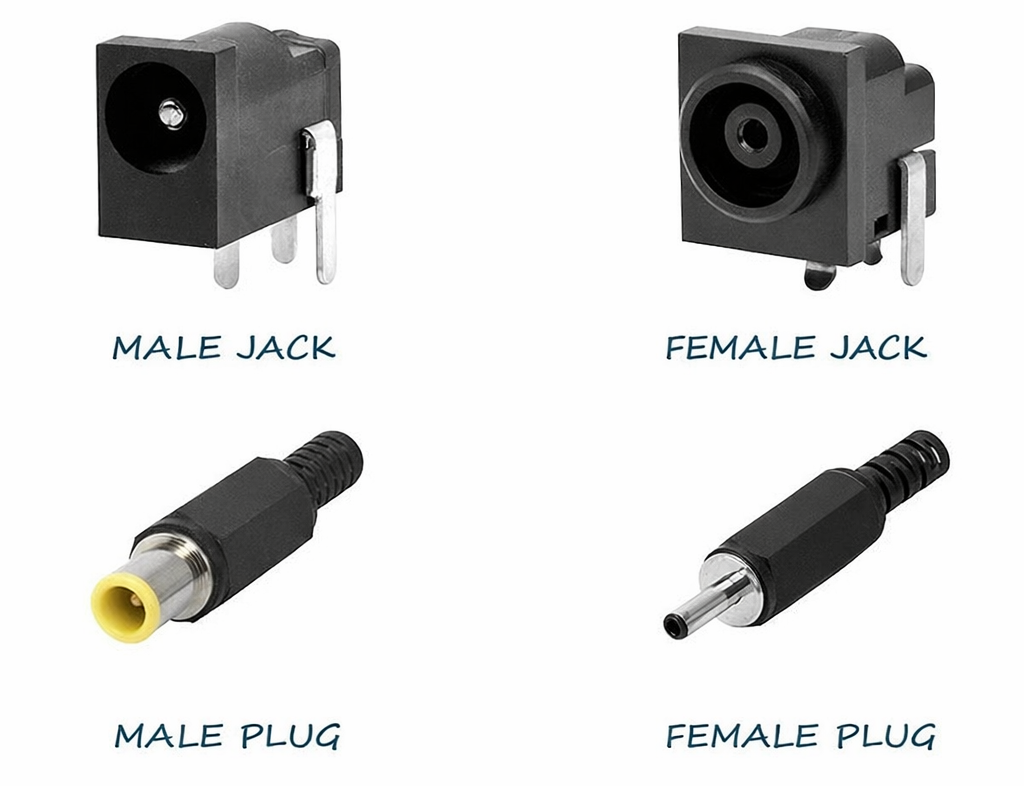

شکل 5. انواع اتصال دهنده بشکه

کانکتورهای بشکه ای کانکتورهای برق استوانه ای هستند که معمولاً در برنامه های برق DC استفاده می شوند.آنها از یک آستین بیرونی توخالی و یک پین داخلی تشکیل شده اند که جریان الکتریکی را حمل می کند.این کانکتورها به طور گسترده در دستگاه هایی مانند روترها، سیستم های دوربین مدار بسته و لوازم الکترونیکی کوچک استفاده می شوند.ساختار ساده آنها امکان اتصال و قطع ارتباط آسان را در حین استفاده فراهم می کند.اتصالات بشکه ای به دلیل قابلیت اطمینان و عملکرد ثابت خود شناخته شده اند.آنها به گونه ای طراحی شده اند که انتقال توان پایدار را با حداقل تلفات سیگنال ارائه دهند.همانطور که در شکل نشان داده شده است، آنها در هر دو پیکربندی نر و ماده برای اتصالات امن موجود هستند.

اتصالات DIN

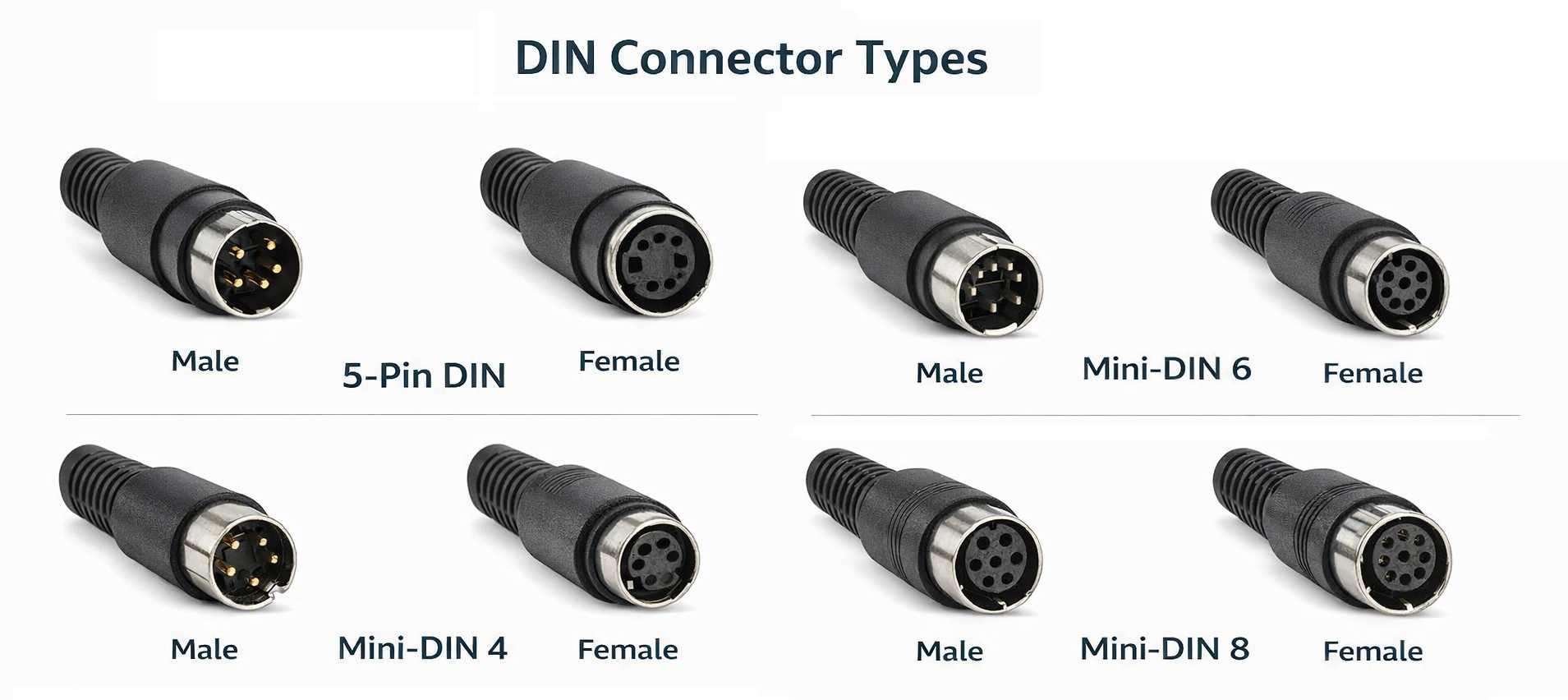

شکل 6. انواع رابط DIN

کانکتورهای DIN کانکتورهای دایره ای با چندین پین هستند که در یک الگوی استاندارد مرتب شده اند.آنها معمولاً در تجهیزات الکترونیکی تخصصی و سیستم های قدیمی استفاده می شوند.این کانکتورها از چندین اتصال سیگنال یا برق در یک رابط پشتیبانی می کنند.کانکتورهای DIN به دلیل مکانیسم قفل ایمن و تراز دقیق پین معروف هستند.آنها اغلب در تجهیزات صوتی، سیستم های صنعتی و دستگاه های ارتباطی استفاده می شوند.طراحی آنها اتصالات پایدار و سازمان یافته را تضمین می کند.شکل، پیکربندی های مختلف پین مورد استفاده در انواع مختلف کانکتور DIN را نشان می دهد.

اتصالات USB

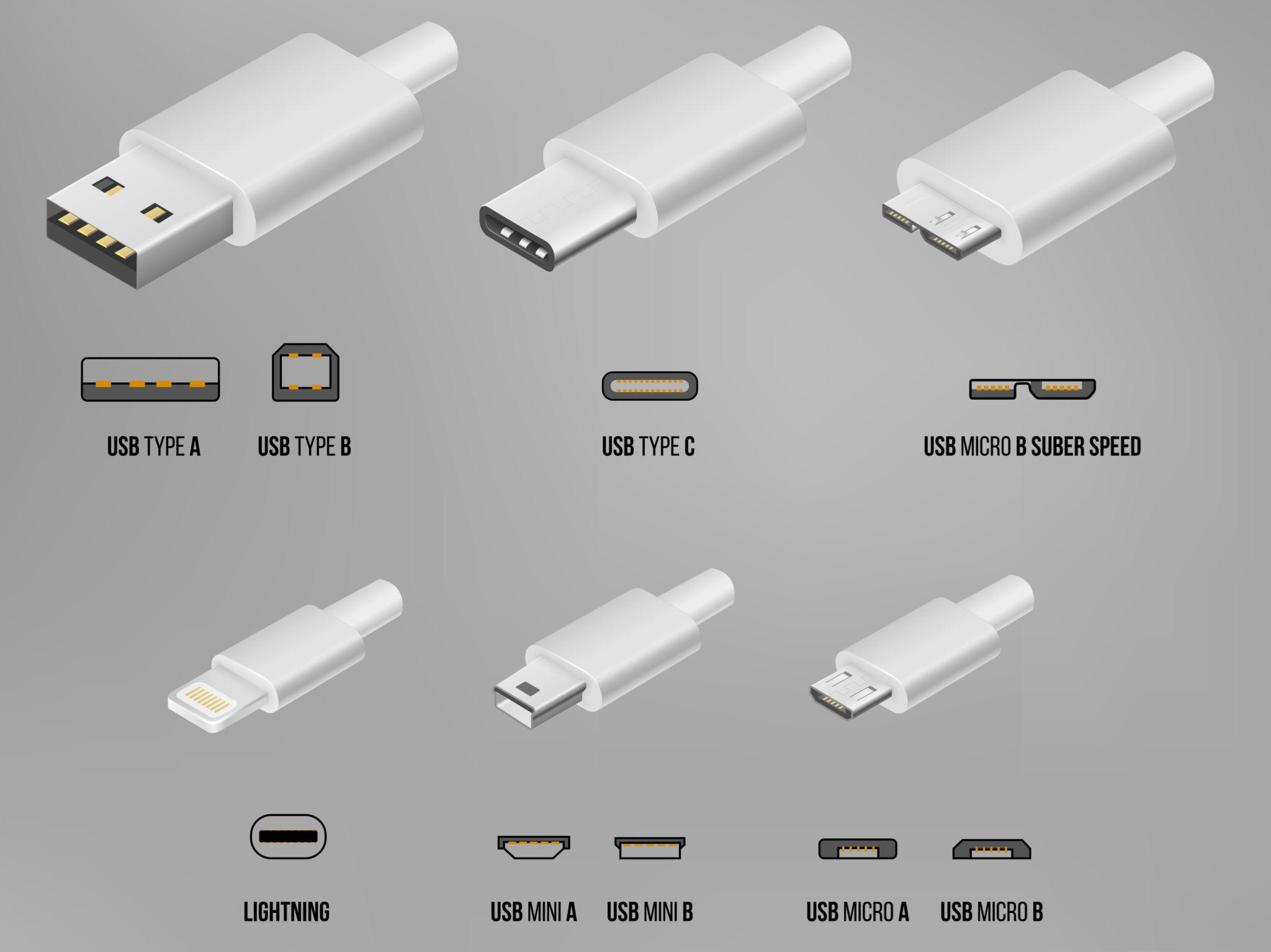

شکل 7. انواع رابط USB

کانکتورهای USB رابط های استاندارد شده ای هستند که هم برای انتقال نیرو و هم برای انتقال داده در الکترونیک مدرن استفاده می شوند.آنها به طور گسترده در تلفن های هوشمند، لپ تاپ ها و سایر دستگاه های قابل حمل استفاده می شوند.این کانکتورها برای سهولت استفاده و سازگاری جهانی طراحی شده اند.کانکتورهای USB از انتقال انرژی کارآمد در طیف گسترده ای از دستگاه ها پشتیبانی می کنند.طراحی آنها امکان اتصال و جدا کردن مکرر بدون آسیب را فراهم می کند.آنها به رایج ترین نوع اتصال دهنده DC در الکترونیک تبدیل شده اند.همانطور که در شکل نشان داده شده است، بسته به دستگاه و برنامه از فرمت های USB مختلف استفاده می شود.

تفاوت بین ورودی AC و دوشاخه خروجی DC

جنبه	دوشاخه ورودی AC	خروجی DC اتصال دهنده ها
عملکرد اولیه	برق بکشید برق از پریزهای دیواری	تحویل دهید تبدیل برق به دستگاه های الکترونیکی
نوع برقی	متناوب ورودی جریان (AC)	جریان مستقیم خروجی (DC)
مکان در سیستم	نقطه ورود از آداپتور برق	نقطه خروج از آداپتور برق
وضعیت برق	تنظیم نشده برق ورودی	تنظیم شده و خروجی تثبیت شده
پایه استاندارد	تعریف شده توسط استانداردهای برق منطقه ای	تعریف شده توسط الزامات طراحی دستگاه
عملیاتی محیط زیست	خانگی یا پریزهای دیواری صنعتی	الکترونیکی پورت های ورودی دستگاه
سازگاری دامنه	محدود به فروشگاه های خاص کشور	مطابقت دارد رابط های دستگاه خاص
ساختاری هدف طراحی	محکم و ایمن اتصال به منبع تغذیه	دقیق و اتصال پایدار به دستگاه ها
حمل و نقل ایمنی	طراحی شده برای مدیریت ورودی ولتاژ بالا	طراحی شده برای خروجی ولتاژ پایین ایمن را حفظ کنید
جهت از جریان برق	از خارجی منبع به آداپتور	از آداپتور به دستگاه پایانی
معمولی برنامه	نیرو دادن آداپتورهای زیرساخت	تامین انرژی به الکترونیک
اتصال رابط	دوشاخه وارد شد به سوکت	رابط در پورت دستگاه قرار داده شده است
انعطاف پذیری	محدود شده توسط فرمت پلاگین منطقه ای	قابل تطبیق در سراسر انواع دستگاه های مختلف
فیزیکی یکپارچه سازی	داخلی یا سر شاخه های جداشدنی	پیوست به کابل خروجی یا نوک آداپتور
نقش سیستم	بخشی از قدرت زیرساخت ورودی	بخشی از تحویل برق در سطح دستگاه

کاربردهای کانکتورهای مختلف آداپتور برق

1. لوازم الکترونیکی مصرفی

اتصالات برق به طور گسترده ای در دستگاه هایی مانند گوشی های هوشمند، لپ تاپ ها و تبلت ها استفاده می شود.آنها شارژ پایدار و تحویل انرژی کارآمد را برای استفاده روزانه تضمین می کنند.این کانکتورها از سبک زندگی مدرن که به شدت به وسایل الکترونیکی قابل حمل متکی هستند، پشتیبانی می کنند.قابلیت اطمینان آنها مستقیماً بر عملکرد و تجربه دستگاه تأثیر می گذارد.

2. تجهیزات شبکه

روترها، مودم ها و سوئیچ ها برای عملکرد مداوم به کانکتورهای DC متکی هستند.اتصالات برق پایدار برای حفظ اتصال اینترنت بدون وقفه مهم هستند.این کانکتورها از ساعات طولانی کار بدون خرابی پشتیبانی می کنند.دوام آنها برای شبکه های خانگی و اداری مهم است.

3. تجهیزات صنعتی

ماشین‌های صنعتی از کانکتورهای تخصصی برای تحویل یکنواخت و ایمن برق استفاده می‌کنند.این کانکتورها برای رسیدگی به محیط های سخت و استفاده مداوم طراحی شده اند.آنها عملکرد قابل اعتماد سیستم های اتوماسیون و واحدهای کنترل را تضمین می کنند.عملکرد آنها در فرآیندهای تولید و تولید عالی است.

4. سیستم های صوتی و تصویری

اتصال دهنده ها در تقویت کننده ها، بلندگوها و دستگاه های رسانه ای برای ارائه توان پایدار استفاده می شوند.آنها به حفظ عملکرد ثابت در سیستم های سرگرمی کمک می کنند.اتصالات قابل اعتماد از ایجاد وقفه در حین پخش صدا یا تصویر جلوگیری می کند.این کانکتورها هم برای تنظیمات خانگی و هم برای تنظیمات حرفه ای استفاده می شوند.

5. تجهیزات پزشکی

تجهیزات پزشکی برای عملکرد ایمن به اتصالات برق ایمن بستگی دارد.این کانکتورها عملکرد مداوم دستگاه های مراقبت های بهداشتی را تضمین می کنند.برای جلوگیری از خرابی سیستم در حین استفاده، قابلیت اطمینان لازم است.آنها در حفظ ایمنی بیمار و دقت دستگاه نقش دارند.

6. خودرو و سیستم های قابل حمل

کانکتورهای برق در الکترونیک خودرو و سیستم های قدرت قابل حمل استفاده می شود.آنها از دستگاه هایی مانند واحد GPS، دوربین داشبورد و شارژرهای قابل حمل پشتیبانی می کنند.این کانکتورها باید حرکت و شرایط مختلف را تحمل کنند.طراحی آن‌ها انتقال انرژی ثابت را در محیط‌های موبایل تضمین می‌کند.

نتیجه گیری

دوشاخه های آداپتور برق با اتصال دستگاه ها به منابع برق و ارائه نوع صحیح برق، انتقال انرژی قابل اعتماد را تضمین می کنند.دوشاخه های ورودی AC بسته به منطقه و طراحی متفاوت هستند، در حالی که کانکتورهای خروجی DC برق پایدار مناسب برای دستگاه های خاص را ارائه می دهند.ویژگی هایی مانند سازگاری ولتاژ، اتصال به زمین و طراحی های قابل تعویض، ایمنی و قابلیت استفاده را بهبود می بخشد.درک این اجزا به اطمینان از انتخاب مناسب، سازگاری و عملکرد کارآمد در برنامه های مختلف کمک می کند.
