سنسور موقعیت میل بادامک: عملکرد ، علائم نارسایی ، آزمایش و برنامه ها

در اتومبیل های امروز ، سنسور موقعیت میل بادامک بخش اصلی موتور است.این سنسور به رایانه اتومبیل ، معروف به ماژول کنترل موتور (ECM) کمک می کند ، اطمینان حاصل کنید که همه چیز در موتور به راحتی کار می کند.این نشان می دهد که میل بادامک کجاست و چقدر سریع حرکت می کند ، و به ECM می گوید تا زمان تحویل سوخت و جرقه را تنظیم کند.این باعث می شود ماشین بهتر کار کند ، از سوخت بیشتر استفاده کند و آلودگی کمتری ایجاد کند.در این مقاله توضیح داده شده است که سنسور موقعیت میل بادامک چه کاری انجام می دهد ، چرا مهم است و چه چیزی می تواند با آن اشتباه کند.

کاتالوگ

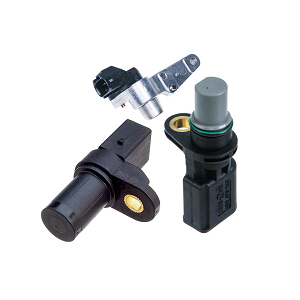

سنسور موقعیت میل بادامک چیست؟

سنسور موقعیت میل لنگ بخش مهمی از موتور یک ماشین است.این کمک می کند که موتور با کنترل هنگامی که جرقه آتش می زند و هنگام تزریق سوخت ، به آرامی کار می کند.این سنسور پیگیری می کند که میل بادامک چقدر سریع می چرخد ​​و در کجا قرار می گیرد.سپس این اطلاعات را به ماژول کنترل موتور (ECM) ارسال می کند ، که از داده ها برای تنظیم زمان موتور برای عملکرد بهتر ، راندمان سوخت و انتشار کمتر استفاده می کند.این سنسور در نزدیکی میل بادامک قرار می گیرد تا بتواند داده های دقیقی را جمع آوری کند.موقعیت دقیق آن به طراحی موتور و سازنده خودرو بستگی دارد.

کار سنسور تشخیص حرکت میل بادامک بدون هیچ گونه مداخله ای است.همچنین به موتور کمک می کند تا بداند که چه سیلندر در سکته مغزی قرار دارد و اطمینان حاصل می کند که تزریق سوخت و زمان احتراق با میل لنگ همگام است.حتی اگر سنسور موقعیت میل بادامک کوچک باشد ، در نحوه عملکرد موتور نقش بزرگی دارد.این به موتور کمک می کند تا به درستی شروع شود ، به طور کارآمد کار کند و از سوخت عاقلانه استفاده کند.بدون این سنسور ، موتور می تواند سوءاستفاده ، غرفه یا مشکل در شروع کار داشته باشد.این امر آن را به بخش اصلی فناوری اتومبیل مدرن تبدیل می کند.

توابع سنسور موقعیت میل بادامک

عملکرد اصلی سنسور موقعیت میل بادامک ، نظارت و گزارش موقعیت دقیق و سرعت چرخش میل بادامک برای ماژول کنترل موتور (ECM) برای تنظیم جنبه های مختلف عملکرد موتور است.این سنسور به طور مداوم داده ها را جمع می کند تا اطمینان حاصل شود که ECM می تواند زمان تزریق سوخت ، زمان احتراق و زمان بندی دریچه متغیر (VVT) را به طور دقیق کنترل کند.بدون ورود دقیق این سنسور ، ECM برای هماهنگی این توابع تلاش می کند و منجر به احتراق ناکارآمد ، کاهش توان و افزایش مصرف سوخت می شود.این سنسور به تشخیص هرگونه بی نظمی در حرکت میل بادامک ، مانند سوءاستفاده ها یا مسائل مکانیکی کمک می کند ، که می تواند بر عملکرد کلی موتور تأثیر منفی بگذارد.با شناسایی این ناسازگاری ها ، ECM می تواند تنظیماتی را برای حفظ عملکرد صاف و جلوگیری از آسیب احتمالی اجزای موتور انجام دهد.

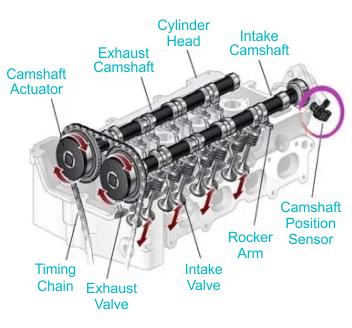

شکل 2. نمودار یک موتور (DOHC) با سنسور موقعیت میل بادامک

یکی از مسئولیت های مهم سنسور موقعیت میل بادامک ، کمک به زمان دقیق دریچه های ورودی و اگزوز با انتقال داده ها به ECM است.از آنجا که میل بادامک باز و بسته شدن این دریچه ها را کنترل می کند ، داده های سنسور به ECM اجازه می دهد تا لحظه دقیق تزریق سوخت و جرقه جرقه را تعیین کند.این هماهنگ سازی بسیار مهم است زیرا مخلوط سوخت و هوا باید در نقطه ایده آل در چرخه احتراق مشتعل شود تا در حالی که به حداقل می رسد سوخت و انتشار را به حداقل برساند ، حداکثر تولید برق را به حداکثر برساند.اگر سنسور موقعیت میل بادامک از بین برود یا داده های نادرست را ارائه دهد ، موتور ممکن است در هنگام شتاب ، تردید و یا حتی متوقف کردن ، احساس تردید و یا حتی متوقف کردن را تجربه کند ، زیرا ECM قادر به تنظیم زمان شیر به طور مؤثر نخواهد بود.علاوه بر این ، از آنجا که میل بادامک با نیمی از سرعت میل لنگ می چرخد ​​، سنسور تضمین می کند که ECM می تواند بین سکته های ورودی و اگزوز تمایز قائل شود و از محاسبه اشتباه در زمان بندی جلوگیری می کند که در غیر این صورت می تواند منجر به ناکارآمدی موتور شود.با نظارت مداوم این حرکات ، سنسور به حفظ عملکرد صاف و مداوم موتور کمک می کند.

یکی دیگر از کارکردهای سنسور موقعیت میل لنگ نقش آن در پشتیبانی از سیستم متغیر سوپاپ (VVT) است که به صورت پویا زمان شیر را برای بهینه سازی عملکرد در شرایط مختلف رانندگی تنظیم می کند.در وسایل نقلیه مجهز به فناوری VVT ، ECM به داده های سنسور موقعیت میل بادامک متکی است تا زمان شیر را بر اساس عواملی مانند بار موتور ، سرعت و موقعیت دریچه گاز تغییر دهد.با این کار ، این سیستم می تواند در حالی که حداکثر قدرت را در سرعت های بالاتر به حداکثر می رساند ، بازده سوخت را با سرعت پایین بهبود بخشد و تعادل بین عملکرد و اقتصاد ایجاد کند.با بهینه سازی زمان شیرهای ورودی و اگزوز ، سنسور با اطمینان از احتراق کامل تر سوخت ، به کاهش انتشار کمک می کند.انواع مختلفی از سنسورهای موقعیت میل بادامک ، انتقال داده های دقیق و قابل اعتماد به ECM را ارائه می دهد ، و اطمینان می دهد که تنظیمات انجام شده در زمان بندی دریچه دقیق و پاسخگو است.

محل سنسور موقعیت میل بادامک

سنسور موقعیت میل بادامک با دقت در موتور قرار می گیرد تا اطمینان حاصل شود که می تواند به طور دقیق حرکت میل بادامک را ردیابی کند.در حالی که مکان دقیق آن به ساخت و مدل وسیله نقلیه بستگی دارد ، معمولاً در نزدیکی سر سیلندر یافت می شود ، به پوشش زمان بندی وصل می شود یا در بلوک موتور نصب می شود.این موقعیت یابی استراتژیک به سنسور اجازه می دهد تا داده های چرخشی دقیقی را از میل بادامک برای تنظیم زمان موتور جمع آوری کند.با نظارت مداوم حرکت میل بادامک ، سنسور به اطمینان حاصل می کند که موتور به طور هموار و کارآمد کار می کند.بدون یک سنسور به درستی قرار گرفته ، ماژول کنترل موتور (ECM) داده ها را برای تنظیم زمان احتراق و تزریق سوخت به درستی دریافت نمی کند.

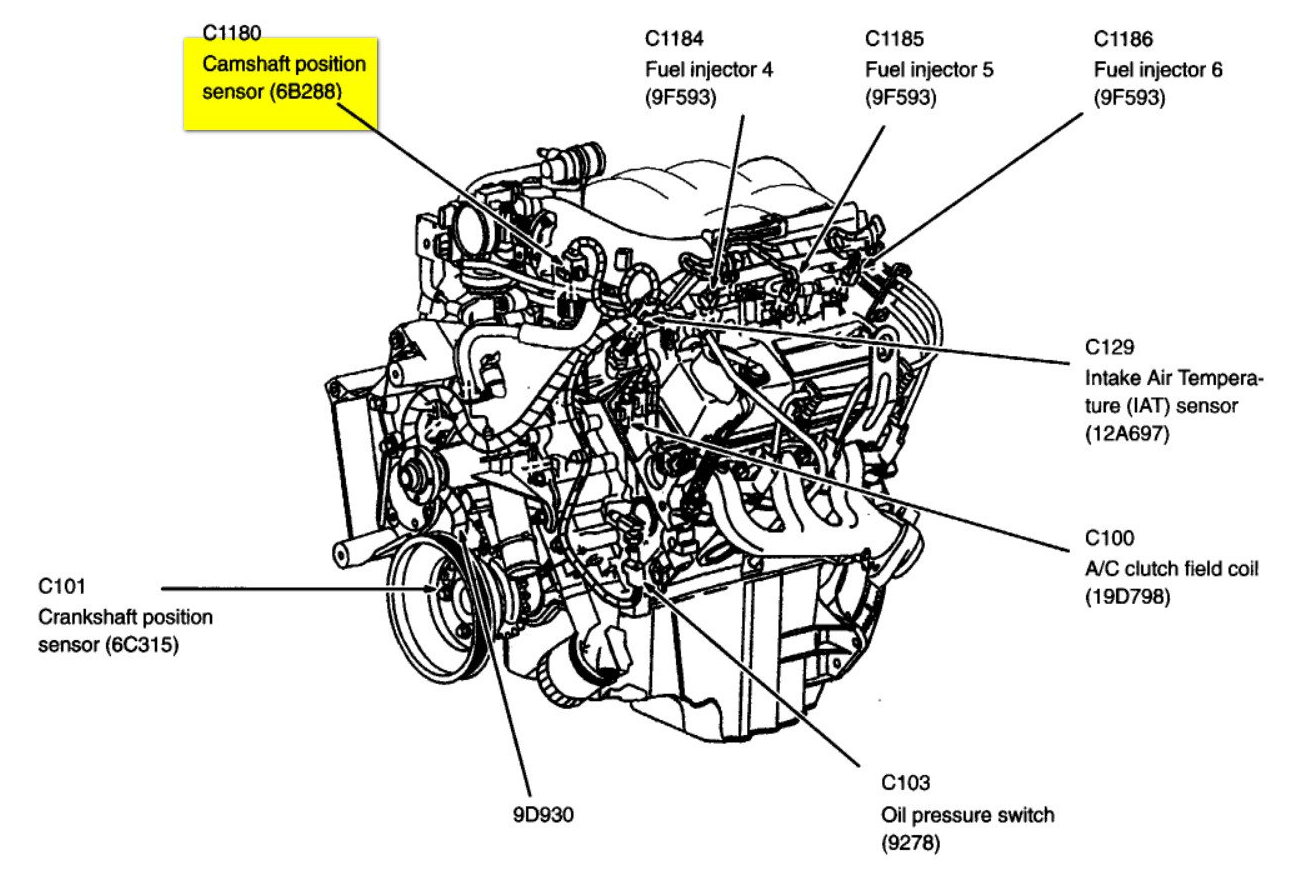

شکل 3. محل سنسور موقعیت میل بادامک

در بعضی از موتورها ، سنسور موقعیت میل بادامک در پشت پوشش زمان بندی پنهان است و دسترسی به آن را چالش برانگیز تر می کند.رسیدن به سنسور در این موارد ممکن است به اقدامات اضافی مانند از بین بردن پوشش یا سایر اجزای مجاور نیاز داشته باشد.علیرغم تلاش اضافی مورد نیاز برای دسترسی ، این مکان مهم است زیرا به سنسور اجازه می دهد تغییرات در موقعیت میل بادامک را تشخیص دهد.ECM به این داده ها متکی است تا تنظیمات مداوم را بهبود بخشد که عملکرد موتور ، راندمان سوخت و قابلیت رانندگی کلی را بهبود بخشد.قرار دادن مناسب سنسور تضمین می کند که موتور در بهترین حالت کار می کند و خطر ابتلا به سوء استفاده یا مشکلات عملکردی را که می تواند ناشی از زمان نادرست باشد ، کاهش می دهد.

سنسور موقعیت میل بادامک چگونه کار می کند؟

سنسور موقعیت میل بادامک با تشخیص چرخش میل بادامک و تبدیل این حرکت به سیگنال های الکترونیکی عملکرد می کند.این سیگنال ها سپس به ماژول کنترل موتور (ECM) ارسال می شوند که از داده ها برای تنظیم زمان موتور و سایر عملیات استفاده می کند.نحوه ضبط سنسور حرکت میل بادامک بستگی به نوع خاص فناوری مورد استفاده دارد.متداول ترین انواع شامل سنسورهای مغناطیسی ، استقرایی ، تالار و سنسورهای نوری است.

یک سنسور مغناطیسی بر اساس تغییر در میدان مغناطیسی عمل می کند.با چرخش میل بادامک ، باعث نوسانات در میدان مغناطیسی می شود که سنسور آن را تشخیص می دهد.این تغییرات سپس به یک سیگنال الکتریکی که به ECM ارسال می شود تبدیل می شوند.به طور مشابه ، یک سنسور القایی با استفاده از سیم پیچ و آهنربا کار می کند.هنگامی که میل بادامک می چرخد ​​، دندانهای فلزی روی یک دنده توسط سنسور عبور می کنند ، میدان مغناطیسی را تغییر داده و سیگنال ولتاژ تولید می کنند.

یک سنسور اثر هال با استفاده از یک تراشه نیمه هادی برای تشخیص میدان های مغناطیسی متفاوت کار می کند.به جای تکیه بر تغییر سطح ولتاژ ، یک سیگنال دیجیتالی تولید می کند که با چرخش میل بادامک روشن و خاموش می شود.این به ECM اجازه می دهد تا سیگنال تمیز و دقیقی را دریافت کند.از طرف دیگر ، یک سنسور نوری از پرتوی نور و یک دیسک چرخان با شکاف یا سوراخ استفاده می کند.از آنجا که دیسک با میل بادامک می چرخد ​​، پرتو نور را در فواصل منظم قطع می کند.سنسور این وقفه ها را تشخیص داده و آنها را به سیگنالهایی تبدیل می کند که نشان دهنده موقعیت میل بادامک است.

هر نوع سنسور موقعیت میل بادامک مزایای خاص خود را دارد ، اما همه آنها به همان هدف خدمت می کنند و ECM را با دقیق و داده ارائه می دهند.این امر عملکرد مناسب موتور ، احتراق سوخت کارآمد و عملکرد صاف وسیله نقلیه را تضمین می کند.

انواع و ویژگی های سنسورهای موقعیت میل بادامک

انواع مختلفی از سنسورهای موقعیت میل لنگ وجود دارد و بر اساس نحوه عملکرد آنها طبقه بندی می شوند.سه نوع اصلی سنسور نوع مغناطیسی ، سنسور خروجی AC و سنسور اثر هال است.هر یک از این سنسورها به روشی کمی متفاوت کار می کنند و برای پاسخگویی به نیازهای سیستم های خاص موتور طراحی شده است.درک این نوع و ویژگی های آنها در انتخاب سنسور مناسب برای وسیله نقلیه و تشخیص هرگونه مشکلی که ممکن است ایجاد شود کمک می کند.

سنسور نوع مغناطیسی

سنسور موقعیت میل لنگ مغناطیسی با استفاده از اصل القاء الکترومغناطیسی کار می کند.حاوی یک آهنربای دائمی و سیم پیچ سیم است.هنگامی که میل بادامک می چرخد ​​، یک چرخ دندانه دار یا رکورد نزدیک به سنسور عبور می کند و باعث تغییر در میدان مغناطیسی می شود.این تغییرات یک سیگنال الکتریکی ایجاد می کند که بسته به سرعت چرخش میل بادامک در استحکام و فرکانس متفاوت است.این نوع سنسور معمولاً در داخل توزیع کننده یا در نزدیکی میل بادامک قرار می گیرد.

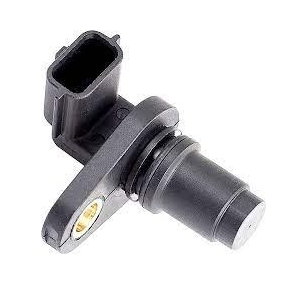

شکل 4. سنسور موقعیت میل بادامک از نوع مغناطیسی

این یک سیگنال ولتاژ آنالوگ تولید می کند ، به این معنی که سیگنال به طور مداوم با حرکت میل بادامک تغییر می کند.یکی از بزرگترین مزایای سنسور مغناطیسی سادگی و دوام آن است.نیازی به منبع تغذیه خارجی ندارد و در بسیاری از شرایط موتور قابل اطمینان است.با این حال ، اشکالاتی دارد.استحکام سیگنال می تواند تحت تأثیر تغییرات دما و موقعیت دقیق سنسور باشد.اگر سنسور به درستی قرار نگیرد ، یا اگر خیلی گرم شود ، ممکن است عملکرد آن کاهش یابد.

سنسور خروجی AC

سنسور موقعیت میل بادامک خروجی AC هنگام چرخش میل بادامک ، سیگنال جریان متناوب (AC) ایجاد می کند.این سنسور با یک چرخ رکورد کار می کند که دندانهای با دقت در آن قرار دارد.از آنجا که این دندان ها از سنسور عبور می کنند ، آنها ولتاژ AC را ایجاد می کنند که ECM برای تعیین موقعیت میل بادامک و زمان سیلندرهای موتور از آن استفاده می کند.این سنسور معمولاً در نزدیکی میل بادامک قرار دارد و اغلب با سایر اجزای زمان بندی موتور ادغام می شود.

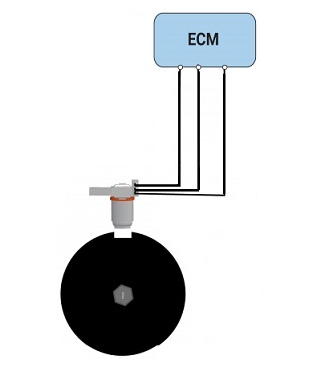

شکل 5. سنسور نوع سنسور خروجی AC

مزیت اصلی آن این است که حتی اگر موتور با سرعت کم کار کند ، سیگنال قوی تولید می کند.این امر باعث می شود تا اطمینان حاصل شود که ECM در تمام شرایط رانندگی داده های دقیقی را دریافت می کند.با این حال ، سیگنال از یک سنسور خروجی AC قبل از اینکه ECM بتواند از آن به درستی استفاده کند ، باید پردازش شود.این بدان معنی است که ECM باید از فناوری مناسب برای تفسیر صحیح داده ها برخوردار باشد.

سنسور اثر سالن

سنسور موقعیت میل بادامک اثر هال از انواع دیگر پیشرفته تر است.این کار با استفاده از یک تراشه نیمه هادی کار می کند که تغییرات در یک میدان مغناطیسی را تشخیص می دهد.این سنسور دارای سه سیم است: یکی برای برق ، دیگری برای زمین و دیگری برای ارسال سیگنال.هنگامی که یک شیء فلزی ، مانند یک چرخ یا چرخ زمان بندی ، از سنسور حرکت می کند ، میدان مغناطیسی را تغییر می دهد.این باعث ایجاد اثر هال می شود ، که یک سیگنال دیجیتالی را به شکل پالس های روشن/خاموش تولید می کند.

شکل 6. سنسور میل بادامک اثر هال

این نوع سنسور در نزدیکی چرخ دنده میل بادامک یا دنده زمان بندی قرار می گیرد.بر خلاف سنسورهای مغناطیسی ، که یک سیگنال آنالوگ تولید می کنند ، سنسور اثر هال سیگنال دیجیتالی ایجاد می کند.این باعث می شود دقیق تر و قابل اعتماد تر شود.همچنین تحت تأثیر تغییرات دما یا تداخل الکتریکی کمتر تحت تأثیر قرار می گیرد ، به این معنی که در شرایط مختلف داده های دقیقی را ارائه می دهد.با این حال ، این نوع سنسور به منبع تغذیه نیاز دارد.در صورت عدم موفقیت ، تشخیص و ترمیم در مقایسه با سنسورهای ساده می تواند دشوارتر باشد.

سیم کشی و انتقال سیگنال سنسور موقعیت میل بادامک

سنسور موقعیت میل بادامک (CMP) یک مؤلفه مهم در موتورهای احتراق داخلی مدرن است که مسئول نظارت بر موقعیت و سرعت چرخشی میل بادامک است.این داده ها سپس به واحد کنترل الکترونیکی (ECU) ارسال می شود ، که از آن برای تنظیم توابع اصلی موتور مانند زمان احتراق ، تزریق سوخت و زمان بندی دریچه استفاده می کند.با اطمینان از دریافت ECU دقیق و اطلاعاتی در مورد موقعیت میل بادامک ، سنسور به بهینه سازی بهره وری موتور ، تولید برق و کنترل انتشار گازهای گلخانه ای کمک می کند.ECU بدون داشتن سنسور موقعیت مناسب برای میل لنگ ، نمی تواند دقیقاً عملکردهای موتور را هماهنگ کند ، که می تواند منجر به عملکرد ضعیف ، افزایش مصرف سوخت و حتی خرابی موتور در موارد شدید شود.این سنسور در موتورهای مدرن که به تزریق سوخت متوالی و زمان سوپاپ متغیر متکی هستند ، مهم است ، زیرا هرگونه عدم دقت در داده های موقعیت میل بادامک می تواند کل فرآیند احتراق را مختل کند.

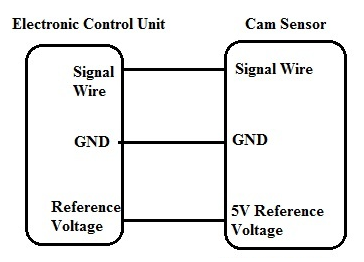

شکل 7. سیم کشی سنسور موقعیت میل بادامک

در یک تنظیم سنسور موقعیت میل لنگ سه سیم ، سنسور از طریق سه سیم مجزا به ECU متصل می شود: سیم سیگنال ، سیم زمین (GND) و سیم ولتاژ مرجع.هر یک از این سیم ها در اطمینان از عملکرد صحیح سنسور نقش دارند.سیم سیگنال مسئول انتقال داده های موقعیت از سنسور به ECU است.با چرخش میل بادامک ، سنسور حرکت خود را تشخیص داده و آن را به یک سیگنال الکتریکی تبدیل می کند ، که سپس از طریق سیم سیگنال به ECU ارسال می شود.این امر به ECU اجازه می دهد تا زمان دقیق تزریق سوخت و احتراق جرقه را تعیین کند و از عملکرد موتور صاف اطمینان حاصل کند.سیم زمین (GND) زمینه الکتریکی را برای تکمیل مدار فراهم می کند و از نوسانات الکتریکی که می تواند در عملکرد سنسور تداخل داشته باشد ، جلوگیری می کند.سیم ولتاژ مرجع ، که معمولاً 5 ولت پایدار از ECU تهیه می کند ، سنسور را قدرت می دهد و به آن اجازه می دهد سیگنال دقیق و مداوم تولید کند.اگر هر یک از این سیمها آسیب دیده یا قطع شوند ، سنسور ممکن است به درستی داده ها را منتقل کند و منجر به مشکلات عملکرد موتور شود.

با چرخش میل بادامک در حین کار موتور ، سنسور موقعیت میل بادامک به طور مداوم بر موقعیت خود نظارت می کند و سیگنال های ولتاژ مربوطه را به ECU می فرستد.ECU سپس از این اطلاعات برای تنظیم تحویل سوخت ، زمان احتراق و زمان شیر استفاده می کند و از راندمان احتراق بهینه اطمینان می دهد.در موتورهای مجهز به سیستم های متغیر دریچه متغیر (VVT) ، سنسور موقعیت میل بادامک با ارائه داده هایی که به ECU اجازه می دهد تا زمان بندی دریچه را به صورت پویا برای اقتصاد و عملکرد بهتر سوخت تنظیم کند ، نقش مهمی را ایفا می کند.یک سنسور نقص یا سیم کشی معیوب می تواند منجر به انواع مشکلات موتور از جمله سوء استفاده ، بیکار بودن خشن ، تردید در هنگام شتاب ، اقتصاد سوخت ضعیف و حتی موتور شود که نتواند شروع کند.در بسیاری از موارد ، ECU یک گسل را در مدار سنسور تشخیص داده و چراغ موتور چک (CEL) را تحریک می کند و یک کد مشکل تشخیصی (DTC) را ذخیره می کند که می تواند با استفاده از یک اسکنر OBD-II بازیابی شود.

بازرسی منظم و نگهداری از سنسور موقعیت میل بادامک و سیم کشی آن برای اطمینان از عملکرد قابل اعتماد موتور نیاز دارد.اگر موتور علائم یک سنسور ناکام را نشان دهد ، باید یک فرآیند تشخیصی کامل انجام شود ، از جمله بررسی اتصالات سیم کشی سنسور ، آزمایش ولتاژ و بازرسی از سنسور خود برای آسیب یا آلودگی.در بعضی موارد ، یک سنسور کثیف یا آسیب دیده ممکن است باعث از بین رفتن سیگنال متناوب شود و منجر به مشکلات عملکرد موتور پراکنده شود.جایگزینی یک سنسور موقعیت مناسب میل بادامک به طور معمول یک فرآیند ساده است ، اما اطمینان از اتصالات سیم کشی مناسب به همان اندازه مهم است.یک سنسور موقعیت مناسب با عملکرد میل لنگ به ECU اجازه می دهد تا عملیات موتور را دقیقاً کنترل کند ، باعث بهبود کارآیی ، کاهش انتشار گازهای گلخانه ای و افزایش عملکرد کلی رانندگی شود.

چگونه می توان مشکلات سنسور موقعیت میل لنگ را تشخیص داد؟

یک سنسور موقعیت مناسب میل لنگ می تواند باعث ایجاد مشکلات جدی در عملکرد موتور شود.در زیر علائم اصلی ، دلایل آنها و نحوه تأثیر آنها بر وسیله نقلیه شما آورده شده است:

ناسازگاری موتور

هنگامی که نقص سنسور موقعیت میل بادامک ، ECM داده های نادرست در مورد موقعیت میل بادامک دریافت می کند.این هماهنگی دقیق بین انژکتورهای سوخت و سیستم احتراق را مختل می کند و منجر به زمان بندی نادرست تزریق سوخت می شود.در نتیجه ، احتراق ممکن است به درستی در یک یا چند سیلندر رخ ندهد و باعث بدبختی موتور شود.ممکن است شما در هنگام رانندگی علائمی مانند تردید ، تجربه رانندگی خشن یا لرزان یا از دست دادن ناگهانی قدرت در هنگام تسریع ، متوجه علائمی شوید.سوء استفاده های مکرر می تواند باعث افزایش انتشار ، کاهش راندمان موتور و حتی آسیب طولانی مدت به اجزای موتور شود.در صورت عدم فشار ، اشتباهات مکرر می توانند چراغ موتور چک را تحریک کرده و منجر به خرابی های مکانیکی شدیدتر شوند.

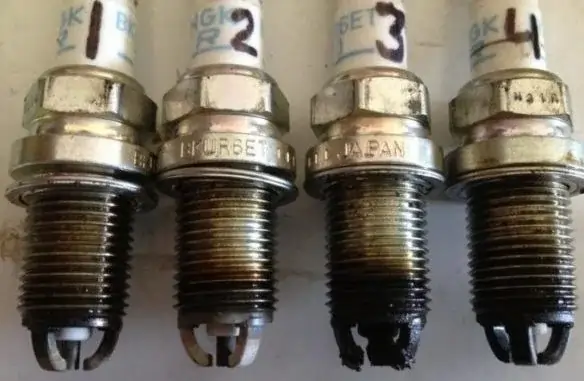

شکل 8. شاخه های جرقه ای متلاطم و آسیب دیده به دلیل سوء استفاده از موتور

اقتصاد سوخت ضعیف

سنسور موقعیت میل بادامک با کمک به ECM در تعیین میزان صحیح سوخت مورد نیاز برای احتراق بهینه ، در تنظیم تزریق سوخت نقش دارد.هنگامی که سنسور شکست خورد ، ECM ممکن است بیش از حد سوخت یا خیلی کم تزریق کند و باعث احتراق ناکارآمد و کاهش مصرف کل سوخت شود.این بدان معناست که موتور بیشتر از حد لازم سوخت می سوزاند و منجر به مصرف بیشتر سوخت و افزایش هزینه های پمپ می شود.افت قابل توجه در راندمان سوخت همچنین می تواند نشان دهد که موتور با کار سخت تر از آنچه که باید انجام می دهد ، داده های نادرست را جبران می کند.با گذشت زمان ، این فشار اضافی می تواند سایش و پارگی را بر روی اجزای مختلف موتور تسریع کند ، که به طور بالقوه منجر به مشکلات مکانیکی بیشتر می شود.اگر متوجه کاهش مسافت پیموده شده شدید ، تشخیص سریع و حل مشکل مهم است.

بیکار

یک سنسور موقعیت بادامک در حال شکست می تواند باعث شود موتور برای حفظ بیکار پایدار تلاش کند.بدون داده های دقیق از سنسور ، ECM ممکن است مخلوط سوخت هوا و زمان احتراق را به اشتباه محاسبه کند و منجر به رفتار نامنظم موتور هنگام استراحت وسیله نقلیه شود.ممکن است ارتعاشات بیش از حد ، نوسان RPM ها را تجربه کنید ، یا حتی صداهای غیرمعمول از موتور را بشنوید.در بعضی موارد ، موتور ممکن است هنگام متوقف شدن در چراغ قرمز یا در هنگام خاموش شدن در ترافیک متوقف شود.این مسئله با گذشت زمان می تواند شدیدتر شود و باعث می شود موتور یکدست نگه داشته شود.نادیده گرفتن بیکار کردن خشن می تواند منجر به آسیب بیشتر به اجزای احتراق و سیستم سوخت شود و تعمیرات را در طولانی مدت پرهزینه تر می کند.

مشکل در شروع موتور

سنسور موقعیت میل بادامک به ECM کمک می کند تا موقعیت دقیق پیستون ها را قبل از احتراق تعیین کند.اگر سنسور شروع به کار کند ، ممکن است سیگنال های ضعیف ، تأخیر یا نادرست را ارسال کند و شروع موتور را دشوار می کند.این امر می تواند منجر به افزایش موتور برای مدت طولانی قبل از آن شود که در نهایت روشن شود یا در برخی موارد ، نتوانسته است به طور کلی شروع شود.مشکلات شروع مکرر می تواند فشار اضافی را بر روی باتری و موتور استارت ایجاد کند و خطر خرابی زودرس این مؤلفه ها را افزایش می دهد.اگر ماشین شما اغلب برای شروع کار تلاش می کند ، مهم است که تشخیص دهید سنسور موقعیت میل بادامک مقصر است.تعویض سنسور ناکام می تواند از ساییدگی غیر ضروری در سایر قسمت های سیستم شروع جلوگیری کند.

در هنگام رانندگی تند و تیز یا ایستاده است

سیگنال های متناقض از یک سنسور موقعیت میل بادامک معیوب می تواند منجر به از دست دادن ناگهانی قدرت هنگام رانندگی شود.ممکن است متوجه شوید که وسیله نقلیه به خصوص در هنگام شتاب ، تردید یا تردید کننده است ، زیرا موتور برای حفظ زمان مناسب تلاش می کند.این می تواند رانندگی غیرقابل پیش بینی و ناامن در ترافیک یا با سرعت بزرگراه باشد.در موارد شدید ، موتور ممکن است کاملاً بدون هشدار متوقف شود ، که خطر ایمنی را ایجاد می کند.اگر در وسط تقاطع یا در هنگام ادغام در بزرگراه اتفاق بیفتد ، یک موتور متوقف کننده می تواند خطرناک باشد.اگر وسیله نقلیه شما غرفه های مکرر یا حرکات تند و تیز را تجربه می کند ، مهم است که در اسرع وقت سنسور موقعیت میل بادامک را بازرسی و جایگزین کنید تا عملکرد صاف و قابل اعتماد را بازیابی کنید.

علل شایع عدم موفقیت سنسور موقعیت میل بادامک

سنسور موقعیت میل بادامک در زمان بندی و عملکرد موتور نقش دارد ، اما مانند هر مؤلفه ، با گذشت زمان مستعد عدم موفقیت است.عوامل مختلفی در نقص آن نقش دارند ، از تأثیرات زیست محیطی گرفته تا سایش مکانیکی و نصب نادرست.درک این دلایل می تواند به تشخیص زودهنگام مسائل و جلوگیری از مشکلات غیر منتظره موتور کمک کند.

شرایط زیست محیطی

شرایط سخت محیطی ، مانند درجه حرارت شدید ، رطوبت زیاد و قرار گرفتن در معرض خاک یا آوار ، می تواند در طول عمر سنسور موقعیت میل بادامک تأثیر بگذارد.از آنجا که این سنسور در خلیج موتور قرار دارد ، دائماً در معرض گرما زیاد قرار می گیرد که می تواند منجر به تخریب مدار داخلی آن شود.با گذشت زمان ، قرار گرفتن در معرض طولانی مدت در گرمای بیش از حد ممکن است باعث شود که اجزای الکترونیکی سنسور گسترش و منقبض شود و منجر به ریزگردها در مدار و خرابی نهایی شود.در آب و هوای سرد ، نوسانات سریع دما همچنین می تواند در ایجاد تراکم کمک کند ، که به طور بالقوه باعث ایجاد مدارهای کوتاه داخلی می شود که انتقال سیگنال سنسور را مختل می کند.

نفوذ رطوبت یکی دیگر از عوامل محیطی است که می تواند بر عملکرد سنسور تأثیر منفی بگذارد.اگر آب یا رطوبت داخل محفظه سنسور شود ، می تواند منجر به خوردگی سیم کشی داخلی و اتصالات شود و هدایت الکتریکی را تضعیف کند.نمک جاده و مواد شیمیایی مورد استفاده برای یخ زدایی در شرایط زمستانی می تواند خوردگی را تسریع کند و بیشتر اثربخشی سنسور را به خطر می اندازد.علاوه بر این ، گرد و غبار ، خاک و بقایای جاده های بدون آب یا رانندگی خارج از جاده می تواند در اطراف سنسور جمع شود و مانع توانایی آن در تشخیص دقیق موقعیت میل بادامک می شود.بدون محافظت و نگهداری مناسب ، قرار گرفتن در معرض طولانی مدت با این عناصر می تواند به تدریج منجر به نارسایی سنسور شود.

آلودگی

نشت روغن و آلودگی ناشی از مایعات موتور می تواند با تداخل در توانایی آن در تشخیص دقیق موقعیت چرخشی بادامک ، بر عملکرد سنسور موقعیت میل بادامک تأثیر بگذارد.اگر موتور به دلیل واشر پوشه پوشاننده ، نشت روغن ایجاد کند ، مهر و موم های میل لنگ نشت یا یک سیستم تهویه میل لنگ معیوب ، روغن می تواند روی سنسور بریزد و لایه ای از دانه و باقیمانده ایجاد کند.این ساخت می تواند سنسور را از دریافت سیگنال های مغناطیسی مناسب از میل بادامک عایق کند و منجر به قرائت نادرست یا خرابی کامل سنسور شود.آلودگی روغن می تواند به اتصالات الکتریکی سنسور منتقل شود و باعث اتصال ضعیف و از بین رفتن سیگنال متناوب شود که ممکن است باعث ایجاد نور موتور شود و بر عملکرد موتور تأثیر بگذارد.

گذشته از آلودگی روغن ، تراش های فلزی از سایش موتور داخلی همچنین می تواند دقت سنسور را به خطر بیاندازد.از آنجا که بسیاری از سنسورهای موقعیت میل بادامک برای تشخیص حرکت میل بادامک به یک میدان مغناطیسی متکی هستند ، وجود ذرات فلزی ریز می تواند این میدان را مختل کند و منجر به قرائت سنسور نامنظم شود.این تراش های فلزی می توانند از اجزای زمان بندی فرسوده ، روغن کاری نادرست یا سایش بیش از حد موتور به مرور زمان سرچشمه بگیرند.تغییرات منظم روغن و بازرسی ها می تواند به کاهش خطر آلودگی کمک کند و اطمینان حاصل کند که سنسور از انسداد هایی که می تواند عملکرد آن را مختل کند ، عاری است.

سایش مکانیکی و پیری

مانند هر مؤلفه دیگر موتور ، سنسور موقعیت میل بادامک به دلیل قرار گرفتن در معرض طولانی مدت در برابر ارتعاشات موتور ، چرخه گرما و عملکرد ثابت ، سایش و پارگی طبیعی را تجربه می کند.با افزایش سنسور ، اجزای الکترونیکی داخلی آن ممکن است تخریب شود و منجر به کاهش دقت در تشخیص موقعیت میل بادامک شود.محفظه پلاستیکی سنسور نیز ممکن است از قرار گرفتن در معرض مکرر در برابر گرما و استرس موتور شکننده شود و احتمال ترک و خرابی را افزایش دهد.علاوه بر این ، چرخ های چرخ یا مؤلفه های زمانبندی که سنسور با آن در تعامل است می تواند با گذشت زمان از بین برود و باعث می شود سنسور با خواندن موقعیت میل بادامک به طور دقیق مبارزه کند.

سیم کشی الکتریکی و اتصالات مرتبط با سنسور نیز ممکن است با افزایش سن بدتر شوند و منجر به مشکلات اتصال متناوب می شوند.سیم کشی سرخ شده یا شکننده می تواند باعث سیگنال های الکتریکی متناقض شود و در نتیجه باعث سوء استفاده از موتور ، متوقف شدن یا تردید در هنگام شتاب شود.در بعضی موارد ، اتصالات الکتریکی شل یا خورنده ممکن است تماس ضعیفی ایجاد کند و منجر به رفتار نامنظم موتور و کدهای مشکل تشخیصی شود.بازرسی های منظم از سیم کشی سنسور و اجزای اطراف آن می تواند قبل از تشدید در مشکلات جدی عملکرد ، به تشخیص علائم پیری کمک کند.

نصب یا حمل نادرست

نصب نادرست سنسور موقعیت میل بادامک می تواند با قرار دادن استرس غیر ضروری بر روی مؤلفه یا ایجاد تراز نادرست با میل بادامک منجر به خرابی زودرس شود.اگر سنسور در حین نصب بیش از حد باشد ، می تواند مسکن را خرد یا تحریف کند و بر توانایی عملکرد صحیح آن تأثیر بگذارد.از طرف دیگر ، اگر به راحتی نصب شود ، ممکن است بیش از حد لرزش داشته باشد و منجر به قرائت نادرست یا جدا شدن کامل از وضعیت نصب آن شود.پیروی از مشخصات گشتاور توصیه شده سازنده برای اطمینان از نصب ایمن و در عین حال غیر آسیب پذیر مهم است.

استفاده از سنسورهای پس از مارک با کیفیت پایین می تواند احتمال خرابی زودرس را افزایش دهد.سنسورهای ارزان قیمت یا ضعیف ممکن است با همان دوام و استانداردهای عملکردی با اجزای OEM (تولید کننده تجهیزات اصلی) مطابقت نداشته باشند و منجر به طول عمر کوتاه تر و جایگزینی های مکرر شوند.دست زدن به خشن در هنگام نگهداری ، مانند رها کردن سنسور یا کشیدن بر روی سیم کشی بیش از حد به زور ، همچنین می تواند به مدارهای ظریف داخلی آسیب برساند.مکانیک و صاحبان وسایل نقلیه باید هنگام تعویض سنسور مراقبت کنند تا از معرفی استرس ناخواسته که می تواند طول عمر عملیاتی آن را کوتاه کند ، جلوگیری کند.

آزمایش و حفظ سنسور موقعیت میل بادامک

اطمینان از عملکرد مناسب سنسور موقعیت میل بادامک برای حفظ راندمان و عملکرد موتور مهم است.یک سنسور معیوب می تواند منجر به مواردی مانند بیکار بودن خشن ، شتاب ضعیف ، سوءاستفاده یا حتی یک وضعیت بدون شروع شود.برای جلوگیری از این مشکلات ، آزمایش و نگهداری منظم لازم است.

تست سنسور موقعیت میل بادامک

یکی از موثرترین راه های آزمایش سنسور موقعیت میل بادامک استفاده از مولتی متر دیجیتال برای اندازه گیری ولتاژ ، مقاومت و خروجی سیگنال است.فرآیند آزمایش به طور معمول شامل مراحل زیر است:

1. بازرسی بصری

قبل از استفاده از هر ابزار تست ، با یک بازرسی کامل بصری از سنسور موقعیت میل بادامک و اجزای اطراف آن شروع کنید.به دنبال هرگونه علائم آسیب جسمی مانند ترک ، خوردگی ، آلودگی روغن یا اتصالات گشاد باشید.از آنجا که سنسور اغلب در معرض گرما ، لرزش و مایعات موتور قرار می گیرد ، اتصالات الکتریکی آن و سیم کشی آن می توانند با گذشت زمان بدتر شوند.در صورت وجود سیم های سرخ شده یا اتصالات سست ، آنها باید قبل از انجام آزمایشات بیشتر تعمیر یا جایگزین شوند.بعضی اوقات ، یک سنسور معیوب ممکن است عامل اصلی مسئله نباشد.سیم کشی آسیب دیده ، زمینی ضعیف یا باتری ضعیف نیز می تواند منجر به قرائت نادرست شود.اطمینان از دست نخورده سیم کشی و نصب سنسور می تواند به از بین بردن تشخیص و تعویض کاذب کمک کند.اگر در طول بازرسی همه چیز دست نخورده به نظر می رسد ، با آزمایش الکتریکی ادامه دهید تا تأیید کنید که آیا سنسور به درستی عملکرد دارد یا خیر.

2. بررسی منبع تغذیه

پس از اتمام بازرسی بصری ، مرحله بعدی تأیید این است که سنسور ولتاژ منبع تغذیه صحیح را دریافت می کند.بیشتر سنسورهای موقعیت میل بادامک روی 5 ولت یا 12 ولت کار می کنند که توسط واحد کنترل موتور (ECU) تهیه شده است.برای بررسی این موضوع ، مولتی متر دیجیتال خود را روی حالت ولتاژ DC تنظیم کرده و در هنگام ایجاد کاوشگر منفی ، پروب مثبت را به سیم برق سنسور وصل کنید.با تبدیل شدن به حالت روشن (بدون شروع موتور) ، مولتی متر باید دامنه ولتاژ مورد انتظار را نشان دهد.اگر سنسور قدرت دریافت نکند ، ممکن است مسئله در سیم کشی ، فیوز یا ECU به جای خود سنسور باشد.یک فیوز دمیده یا یک سیم آسیب دیده می تواند منبع تغذیه را قطع کرده و باعث نقص سنسور شود.اگر ولتاژ وجود داشته باشد اما هنوز هم مشکلات را تجربه می کند ، آزمایش بیشتر خروجی سیگنال سنسور برای تعیین اینکه آیا خود سنسور نقص است ، ضروری است.

3. اندازه گیری خروجی سیگنال

پس از تأیید منبع تغذیه ، مرحله بعدی بررسی خروجی سیگنال سنسور برای اطمینان از انتقال داده های دقیق به ECU است.در حالی که موتور در حال کار یا میل لنگ است ، پروب های مولتی متر را به سیم و زمین سیگنال سنسور وصل کنید.ولتاژ باید با چرخش میل بادامک ، بین 0.5 ولت و 5 ولت در یک سنسور اثر تالار یا تولید سیگنال جریان متناوب (AC) در یک سنسور تمایل مغناطیسی نوسان کند.اگر ولتاژ ثابت بماند یا خارج از محدوده مورد انتظار باشد ، ممکن است سنسور موقعیت میل بادامک را به درستی تشخیص ندهد.یک سیگنال معیوب می تواند باعث بروز مشکلات زمان بندی شود و منجر به سوء استفاده ، خاموش کردن خشن یا راندمان سوخت ضعیف شود.اگر سیگنال غیر طبیعی تشخیص داده شود ، توصیه می شود در صورت لزوم از چرخ رکورد (برای سنسورهای مغناطیسی) بازرسی کنید یا سنسور را جایگزین کنید.

4- آزمایش مقاومت (برای برخی از سنسورها)

انواع خاصی از سنسورهای موقعیت میل بادامک ، سنسورهای عدم تمایل مغناطیسی ، با اندازه گیری مقاومت آنها قابل آزمایش هستند.برای انجام این تست ، مولتی متر را روی تنظیمات Ohms (Ω) تنظیم کرده و پروب ها را به پایانه های سنسور وصل کنید.خواندن مقاومت را با مشخصات ارائه شده توسط سازنده وسیله نقلیه مقایسه کنید.خواندن که خیلی زیاد یا خیلی کم است می تواند یک گسل داخلی در سنسور را نشان دهد.با این حال ، تمام سنسورهای موقعیت میل لنگ نمی توانند از این طریق آزمایش شوند.سنسورهای اثر هال ، که یک سیگنال موج مربع دیجیتال ایجاد می کنند ، مقاومت قابل اندازه گیری ندارند.در عوض ، این سنسورها به آزمایش ولتاژ و سیگنال متکی هستند.اگر نوع سنسور شما از آزمایش مقاومت پشتیبانی می کند ، بررسی انحراف از محدوده استاندارد می تواند به تعیین اینکه آیا نیاز به تعویض دارد ، کمک کند.

5. آزمایش اسیلوسکوپ (روش پیشرفته)

برای تجزیه و تحلیل عمیق تر از عملکرد سنسور موقعیت میل بادامک ، می توان از اسیلوسکوپ برای مشاهده شکل موج سیگنال آن استفاده کرد.بر خلاف مولتی متر ، که فقط خوانش ولتاژ عددی را ارائه می دهد ، یک اسیلوسکوپ نمودار خروجی سنسور را نشان می دهد و امکان تشخیص دقیق تری را فراهم می کند.یک سنسور به درستی با عملکرد یک شکل موج پایدار و دوره ای تولید می کند که مطابق با موقعیت چرخشی میل بادامک است.اگر شکل موج به نام های نامنظم ، ضعیف یا مفقود باشد ، این می تواند نشان دهنده تخریب سنسور ، مشکلات سیم کشی یا مشکلات مربوط به خود میل بادامک باشد.آزمایش اسیلوسکوپ هنگام تشخیص خرابی های سنسور متناوب که ممکن است با یک مولتی متر استاندارد تشخیص داده نشود ، مفید است.در حالی که این روش به ابزارها و دانش پیشرفته تری نیاز دارد ، اما دقیق ترین ارزیابی از سلامت سنسور را ارائه می دهد.

حفظ سنسور موقعیت میل بادامک

تعمیر و نگهداری منظم به جلوگیری از خرابی سنسور زودرس کمک می کند و عملکرد بهینه موتور را تضمین می کند.بهترین شیوه ها عبارتند از:

1. تمیز نگه داشتن سنسور

خاک ، روغن و زباله ها می توانند بر روی سنسور موقعیت میل بادامک جمع شوند و به طور بالقوه بر توانایی آن در تشخیص دقیق موقعیت میل بادامک تأثیر می گذارد.از آنجا که این سنسور در یک محیط گرم و پرخاشگری بالا عمل می کند ، آلاینده ها می توانند در انتقال سیگنال آن تداخل داشته باشند و منجر به قرائت نامنظم یا خرابی کامل شوند.تمیز کردن منظم برای حفظ عملکرد سنسور مناسب و جلوگیری از سیگنال های کاذب که می تواند چراغ های موتور یا مشکلات عملکرد را ایجاد کند ، مهم است.برای تمیز کردن سنسور به طور موثر ، از یک پاک کننده تماس با الکتریکی مناسب یا اسپری غیر بازنشسته که برای اجزای حساس طراحی شده است ، استفاده کنید.از استفاده از حلال های خشن یا هوای فشرده خودداری کنید ، زیرا این موارد می تواند به اجزای حسگر ظریف آسیب برساند.هنگام تمیز کردن ، هرگونه خاک یا روغن را به آرامی از بین ببرید ، و اطمینان حاصل کنید که سطح سنسور عاری از انسداد باقی مانده است.حتماً از مناطق اطراف آن برای نشت یا دانه های بیش از حد بازرسی کنید ، زیرا این موارد می تواند حاکی از مشکلات بزرگتر موتور باشد که به آلودگی سنسور کمک می کند.

2. بازرسی سیم کشی و اتصالات

سنسور موقعیت میل بادامک برای عملکرد صحیح به یک اتصال الکتریکی پایدار متکی است.با گذشت زمان ، قرار گرفتن در معرض گرما ، رطوبت و ارتعاشات موتور می تواند منجر به خوردگی ، سیمهای فرسوده یا اتصالات گشاد شود که همه آنها ممکن است باعث خرابی سنسور متناوب یا قرائت های نامنظم شود.اگر سیم کشی آسیب دیده باشد ، ممکن است سنسور ولتاژ دریافت نکند و منجر به سیگنال های زمان بندی نادرست و عملکرد ضعیف موتور شود.برای جلوگیری از این مشکلات ، به طور مرتب از سیم کشی و کانکتور سنسور برای علائم سایش یا آسیب دیدن استفاده کنید.به دنبال عایق ترک خورده ، پین های خم شده یا خوردگی در پایانه ها باشید.در صورت مشاهده هر مشکلی ، سیم کشی آسیب دیده را بلافاصله تعمیر یا جایگزین کنید.استفاده از گریس دی الکتریک در کانکتور سنسور می تواند به جلوگیری از ایجاد رطوبت و خوردگی کمک کند و از اتصال مداوم و قابل اطمینان اطمینان حاصل شود.

3. نظارت بر عملکرد موتور

تغییرات در عملکرد موتور اغلب می تواند به عنوان یک نشانه هشدار دهنده اولیه از سنسور موقعیت بادامش در حال شکست باشد.اگر سنسور شروع به نقص کند ، واحد کنترل موتور (ECU) ممکن است داده های نادرست دریافت کند و منجر به علائمی مانند بیکار بودن خشن ، تردید در هنگام شتاب یا از دست دادن ناگهانی برق شود.در موارد شدیدتر ، یک سنسور معیوب ممکن است باعث شود که موتور متوقف شود یا در کل شروع به کار کند.نادیده گرفتن این علائم هشدار دهنده می تواند منجر به خسارت گسترده تر به اجزای موتور و افزایش هزینه های تعمیر شود.برای ماندن از مسائل احتمالی ، باید به هرگونه رفتار غیرمعمول موتور توجه کنید و از یک اسکنر OBD-II برای بررسی کدهای مشکل مربوط به سنسور موقعیت میل بادامک استفاده کنید.اگر کدهای تشخیصی مانند P0340 (نقص مدار سنسور موقعیت میل بادامک) یا P0341 (مسئله عملکرد سنسور موقعیت میل بادامک) ظاهر شوند ، باید بلافاصله بازرسی و آزمایش انجام شود.پرداختن به مشکلات مربوط به سنسور در اوایل می تواند از عوارض بیشتر جلوگیری کند و موتور را به طور روان نگه دارد.

4- جایگزین سنسور در صورت لزوم

حتی با نگهداری مناسب ، سنسورهای موقعیت میل بادامک به دلیل قرار گرفتن در معرض گرما ، تخریب الکتریکی یا خرابی مؤلفه داخلی می توانند به مرور زمان از بین بروند.اگر سنسور به طور مداوم سیگنال های نامنظم تولید کند ، آزمایش های تشخیصی را انجام نمی دهد یا کدهای مشکل مداوم را تحریک می کند ، جایگزینی اغلب بهترین راه حل است.ادامه استفاده از سنسور ناکام می تواند منجر به بدتر شدن مشکلات عملکرد ، کاهش راندمان سوخت و آسیب احتمالی سایر اجزای موتور شود.

تنظیم مجدد سنسور موقعیت میل بادامک

پس از سرویس یا جایگزینی سنسور موقعیت میل بادامک ، تنظیم مجدد ماژول کنترل موتور (ECM) یک گام مهم برای اطمینان از کارآمد بودن وسیله نقلیه است.ECM برای مدیریت تزریق سوخت ، زمان احتراق و عملکرد کلی موتور به داده های سنسور متکی است.اگر ECM پس از نصب سنسور جدید مجدداً تنظیم نشود ، ممکن است با استفاده از داده های منسوخ ادامه داشته باشد و منجر به مشکلات عملکردی مانند بیکار بودن خشن ، شتاب ضعیف یا حتی هشدارهای موتور شود.روش های مختلفی برای تنظیم مجدد ECM پس از تعویض سنسور موقعیت میل بادامک وجود دارد ، از تنظیم مجدد دستی ساده گرفته تا روشهای ابزار تشخیصی پیشرفته تر.

روش قطع باتری (تنظیم مجدد دستی)

این ساده ترین روش برای تنظیم مجدد ECM است و برای اکثر وسایل نقلیه مؤثر است.جدا کردن باتری به طور موقت برق را به ECM کاهش می دهد و آن را مجبور به تنظیم مجدد و پاک کردن هرگونه داده سنسور ذخیره شده می کند.

مراحل:

• اطمینان حاصل کنید که وسیله نقلیه در یک مکان امن ، خاموش و در پارک (یا خنثی برای انتقال دستی) قرار دارد

قبل از شروع ، اطمینان حاصل کنید که وسیله نقلیه در یک سطح سطح در یک مکان امن و پایدار پارک شده است.احتراق را به طور کامل خاموش کنید و اطمینان حاصل کنید که تمام اجزای الکتریکی مانند چراغ ، رادیو و کنترل آب و هوا خاموش هستند.برای انتقال خودکار ، دنده را به پارک تغییر دهید ، در حالی که وسایل نقلیه گیربکس دستی باید با ترمز پارکینگ درگیر برای جلوگیری از هرگونه حرکت ، خنثی شوند.

• هود را باز کرده و باتری وسیله نقلیه را پیدا کنید

هود را با استفاده از اهرم رهاسازی هود در داخل وسیله نقلیه ، که به طور معمول در نزدیکی صندلی راننده یا زیر داشبورد قرار دارد ، پاپ کنید.پس از باز شدن کاپوت ، از میله هود پروانه (در صورت لزوم) برای تأمین آن استفاده کنید.باتری را که در خلیج موتور یافت می شود ، پیدا کنید اما ممکن است گاهی اوقات در صندوق عقب یا زیر صندلی های عقب در وسایل نقلیه خاص قرار گیرد.باتری دارای دو پایانه خواهد بود: یکی مثبت (+) و دیگری منفی (-) ، که به طور معمول توسط روکش های قرمز و سیاه مشخص می شود.

• از آچار برای جدا کردن ترمینال منفی (-) باتری استفاده کنید

با یک آچار یا مجموعه سوکت ، مهره را با دقت شل کنید و کابل ترمینال باتری منفی (-) را تضمین کنید.همیشه ابتدا ترمینال منفی را قطع کنید تا خطر مدارهای کوتاه الکتریکی کاهش یابد.پس از شل شدن مهره ، کابل را به آرامی از ترمینال جدا کرده و آن را کنار بگذارید ، و اطمینان حاصل کنید که با هیچ سطحی فلزی یا ترمینال مثبت در تماس نیست.برخی از وسایل نقلیه ممکن است دارای روکش پلاستیکی بر روی ترمینال هایی باشند که قبل از امکان دسترسی باید برداشته شوند.

• حداقل 15 تا 30 دقیقه صبر کنید تا قدرت باقیمانده از سیستم تخلیه شود

پس از قطع باتری ، حداقل 15 تا 30 دقیقه صبر کنید تا اطمینان حاصل شود که هرگونه بار الکتریکی باقیمانده از سیستم های الکترونیکی وسیله نقلیه جدا می شود.این اجازه می دهد تا ECM به طور کامل تنظیم مجدد شود.در بعضی موارد ، به ویژه با وسایل نقلیه جدیدتر یا آنهایی که دارای رایانه های پیچیده هستند ، انتظار می رود یک ساعت نیاز به تنظیم مجدد کامل داشته باشد.در این مدت ، فشار دادن پدال ترمز یا روشن کردن چراغهای جلو برای چند ثانیه می تواند به تخلیه هرگونه قدرت طولانی تر از سیستم کمک کند.

• ترمینال منفی را دوباره وصل کنید و آن را محکم محکم کنید

پس از گذشت دوره انتظار ، کابل باتری منفی (-) را به ترمینال مجدداً ارسال کنید.با محکم کردن مهره با آچار ، آن را ایمن کنید و از اتصال محکم و پایدار اطمینان حاصل کنید.اتصال سست ممکن است باعث مشکلات الکتریکی شود یا از عملکرد صحیح ECM جلوگیری کند.اگر وسیله نقلیه دارای سیستم مدیریت باتری (BMS) باشد ، ممکن است با استفاده از یک ابزار اسکن یا با استفاده از روشهای خاص سازنده ، مجدداً تنظیم مجدد شود.

• وسیله نقلیه را شروع کنید و اجازه دهید چند دقیقه در آن بیکار شود در حالی که ECM داده های سنسور جدید را باز می کند

پس از اتصال مجدد باتری ، موتور را شروع کرده و بگذارید چند دقیقه بیکار باشد.این به ECM اجازه می دهد تا پارامترهای مانند مخلوط سوخت و سرعت بیکار را بر اساس داده های سنسور بازگرداند.در این دوره ، از احیای موتور یا رانندگی بلافاصله خودداری کنید ، زیرا سیستم برای ارزیابی مجدد به زمان نیاز دارد.برخی از وسایل نقلیه ممکن است در شرایط خاص ، مانند حفظ سرعت ثابت برای چند مایل ، به رانندگی نیاز داشته باشند.

روش تنظیم مجدد اسکنر OBD-II (برای صحت توصیه می شود)

استفاده از یک اسکنر OBD-II (اسکنر تشخیصی در صفحه) روش دقیق تری برای تنظیم مجدد ECM و اطمینان از پاک شدن تمام کدهای خطای سنسور قبلی فراهم می کند.

مراحل:

• درگاه OBD-II را پیدا کنید

اولین قدم یافتن درگاه OBD-II است که در زیر داشبورد در سمت راننده قرار دارد.در بیشتر وسایل نقلیه ، در نزدیکی ستون فرمان واقع شده است ، نزدیک به جایی که زانو راننده هنگام نشستن خواهد بود.اگر از مکان دقیق مطمئن نیستید ، به کتابچه راهنمای صاحب وسیله نقلیه خود مراجعه کنید یا به دنبال یک کانکتور کوچک ، مستطیل شکل 16 پین باشید.

• اسکنر OBD-II را وصل کنید و احتراق را روشن کنید

پس از شناسایی درگاه OBD-II ، اتصال اسکنر OBD-II را محکم در بندر وارد کنید.پس از وصل کردن آن ، بدون شروع موتور ، کلید احتراق را به حالت روشن تبدیل کنید.این امر باعث افزایش سیستم الکتریکی وسیله نقلیه می شود و به اسکنر اجازه می دهد تا با ECM ارتباط برقرار کند.برخی از وسایل نقلیه ممکن است برای فعال کردن آن نیاز به فشار دادن یک دکمه پاور روی خود اسکنر داشته باشند.

• کدهای مشکل ذخیره شده را بررسی کنید

با استفاده از منوی اسکنر ، به عملکرد کدهای خواندن بروید.این ویژگی به شما امکان می دهد هر کدهای مشکل فعال یا ذخیره شده مربوط به سنسور موقعیت میل لنگ یا سایر اجزای موتور را بازیابی کنید.بررسی این کدها می تواند به تأیید اینکه آیا این مسئله برطرف شده است یا نیاز به تعمیرات اضافی قبل از انجام تنظیم مجدد است ، کمک می کند.

• کدهای خطا را پاک کنید

پس از بررسی کدهای مشکل ، گزینه Clear Codes یا Reset ECM را در اسکنر انتخاب کنید.این دستور به ECM دستور می دهد تا هرگونه پیام خطای ذخیره شده را پاک کند و سیستم را دوباره تنظیم کند.این روند ممکن است چند لحظه طول بکشد ، و در برخی موارد ، اسکنر ممکن است شما را وادار کند تا قبل از اقدام ، تنظیم مجدد را تأیید کنید.

• احتراق را خاموش کرده و اسکنر را از برق جدا کنید

پس از پاکسازی کدها با موفقیت ، احتراق خودرو را به طور کامل خاموش کنید.با دقت اسکنر OBD-II را از بندر جدا کنید و اطمینان حاصل کنید که هیچ آسیبی به پین ​​های اتصال وارد نمی شود.در این مرحله ، ECM دوباره تنظیم شده است و هرگونه خطای قبلی مربوط به سنسور موقعیت میل بادامک دیگر نباید وجود داشته باشد.

• موتور را راه اندازی کنید و اجازه دهید وسیله نقلیه بیکار باشد

با قطع شدن اسکنر ، موتور را شروع کرده و بگذارید چند دقیقه بیکار باشد.این امر به ECM اجازه می دهد تا سنسور موقعیت میل لنگ تازه نصب شده را مجدداً مجدداً نصب و تشخیص دهد.در این مدت ، داشبورد را برای هرگونه چراغ هشدار جدید رعایت کنید.اگر چراغ موتور چک خاموش باشد و موتور به آرامی کار کند ، تنظیم مجدد موفقیت آمیز بوده است.با این حال ، اگر چراغ های هشدار دهنده دوباره ظاهر شوند ، تشخیص بیشتر ممکن است برای رسیدگی به هرگونه مسئله اساسی لازم باشد.

مجدداً چرخه درایو (تنظیم مجدد خودکار ECM)

در برخی از وسایل نقلیه ، ECM ممکن است نیازی به تنظیم مجدد دستی نداشته باشد ، زیرا می تواند به طور خودکار داده های سنسور جدید را در طی یک دوره از چرخه رانندگی بازگرداند.با این حال ، این فرایند می تواند به زمان برسد و در صورت تنظیم ECM ممکن است منجر به مشکلات موقت عملکرد شود.

مراحل:

• وسیله نقلیه را شروع کنید و بگذارید بیکار باشد

با شروع موتور شروع کرده و به آن اجازه می دهد تا تقریباً 5-10 دقیقه بیکار شود.این به ECM کمک می کند تا داده های پایه را از سنسور جدید جمع کند و پارامترهای موتور را تثبیت کند.در این مرحله از فشار دادن شتاب دهنده یا احیای موتور خودداری کنید ، زیرا هدف این است که وسیله نقلیه اجازه دهید در حالت بیکار خود مستقر شود.

• در شرایط متنوع رانندگی کنید

پس از دوره بیکار اولیه ، وسیله نقلیه را برای درایو که شامل ترکیبی از شرایط رانندگی است ، ببرید.در حالت ایده آل ، بین 20-50 مایل رانندگی کنید ، هر دو سرعت بزرگراه ثابت (55-65 مایل در ساعت) و ترافیک شهر را متوقف کنید.این شرایط متفاوت به ECM اجازه می دهد تا خوانش های سنسور را تحت بارهای مختلف موتور تجزیه و تحلیل کند و اطمینان حاصل کند که به درستی با تغییرات سازگار است.در صورت امکان ، از شتاب ناگهانی یا ترمز تهاجمی خودداری کنید ، زیرا رانندگی صاف به سیستم کمک می کند تا به طور موثرتری مجدداً مجدداً ارزیابی شود.

• موتور را خاموش کرده و مجدداً راه اندازی کنید

پس از اتمام چرخه درایو ، وسیله نقلیه را پارک کرده و موتور را خاموش کنید.قبل از شروع مجدد چند لحظه صبر کنید تا ECM داده های جدید را پردازش کند.پس از راه اندازی مجدد ، هشدارهای مربوط به چراغ موتور (CEL) باقیمانده یا مشکلات عملکرد را بررسی کنید.اگر چراغ خاموش باشد و وسیله نقلیه به راحتی اجرا شود ، ECM احتمالاً روند سازگاری خود را به پایان رسانده است.با این حال ، اگر CEL ادامه یابد یا وسیله نقلیه مشکلات عملکرد مداوم را نشان دهد ، ممکن است عیب یابی بیشتر مورد نیاز باشد.

رابط یک سنسور موقعیت میل بادامک با میکروکنترلر

ادغام یک سنسور موقعیت میل بادامک با میکروکنترلر ، مانند Arduino یا PIC ، نیاز به درک نوع سیگنال سنسور و اطمینان از اتصالات مناسب دارد.سنسورهای موقعیت میل بادامک انواع سیگنال های مختلف ، از جمله دیجیتال (روشن/خاموش) ، ولتاژ آنالوگ یا مدولاسیون عرض پالس (PWM) را خروجی می کنند.سنسورهای اثر هال در پاسخ به تغییر در میدان های مغناطیسی با چرخش میل بادامک ، سیگنال بالا/پایین دیجیتالی ایجاد می کنند.سنسورهای نوری ، که از نور برای تشخیص حرکت میل بادامک استفاده می کنند ، همچنین سیگنال های پالس دیجیتال متناسب با موقعیت های مختلف تولید می کنند.سنسورهای مغناطیسی (عدم تمایل متغیر) ، از طرف دیگر ، یک سیگنال ولتاژ متغیر ایجاد می کنند که دامنه با چرخش تغییر می کند و داده های موقعیت را ارائه می دهد.

برای رابط این سنسورها با میکروکنترلر ، لازم است پین های ورودی مناسب را بر اساس نوع سیگنال انتخاب کنید ، سنسورهای دیجیتال به پین ​​های ورودی دیجیتال متصل می شوند ، در حالی که سنسورهای آنالوگ به ورودی های آنالوگ نیاز دارند.محدوده ولتاژ ورودی میکروکنترلر نیز باید با خروجی سنسور مطابقت داشته باشد تا از سازگاری اطمینان حاصل شود.هنگام سیم کشی سنسور ، از خروجی آن باید به پین ​​میکروکنترلر مربوطه وصل شود و اگر سطح ولتاژ متفاوت باشد ، برای جلوگیری از آسیب باید از تقسیم کننده ولتاژ یا شیفت های سطح استفاده شود.سنسور باید منبع تغذیه صحیح ، به طور معمول 5 ولت یا 12 ولت را دریافت کند و برای عملکرد پایدار باید یک زمین مشترک را با میکروکنترلر به اشتراک بگذارد.

برنامه نویسی میکروکنترلر برای پردازش داده های سنسور شامل نوشتن کد در زبانهایی مانند C ، C ++ یا پایتون است.توابع مانند DigitalRead () برای سنسورهای دیجیتال استفاده می شود ، در حالی که Analogread () داده ها را از سنسورهای ولتاژ متغیر ضبط می کند.پس از بازیابی داده ها ، باید بر همین اساس سنسورهای دیجیتال سیگنال های ساده و کم را ارائه دهند که می توانند مستقیماً در منطق کاربرد استفاده شوند ، در حالی که خوانش سنسور آنالوگ برای نظارت دقیق از میل لنگ باید به اطلاعات موقعیتی معنی دار تبدیل شود.

جایگزین سنسور موقعیت میل بادامک

سنسور موقعیت میل بادامک یک مؤلفه اصلی در موتورهای مدرن است که وظیفه نظارت بر موقعیت و سرعت میل بادامک را بر عهده دارد.این داده ها به ماژول کنترل موتور (ECM) کمک می کند تا تزریق سوخت و زمان احتراق را بهینه کند.هنگامی که سنسور شکست خورد ، می تواند منجر به عملکرد ضعیف ، سوء استفاده ، مشکل در شروع یا حتی متوقف شدن موتور شود.جایگزینی یک سنسور موقعیت مناسب میل بادامک برای بازیابی بازده و قابلیت اطمینان موتور مهم است.

قبل از شروع فرآیند جایگزینی ، مهم است که باتری را با از بین بردن ترمینال منفی جدا کنید.این امر از خطرات الکتریکی جلوگیری می کند و از اجزای حساس موتور محافظت می کند.پس از قطع باتری ، سنسور موقعیت میل بادامک را که در نزدیکی میل بادامک ، پوشش زمان بندی یا سر سیلندر یافت می شود ، پیدا کنید.مشاوره با دفترچه خدمات وسیله نقلیه می تواند به مشخص کردن مکان دقیق کمک کند.

در مرحله بعد ، سنسور معیوب را با جدا کردن اتصال الکتریکی آن و باز کردن پیچ نصب ، جدا کنید.سنسور قدیمی را با دقت بیرون بکشید ، و اطمینان حاصل کنید که هیچ مؤلفه اطراف در این روند آسیب دیده است.قبل از نصب سنسور جدید ، آن را با یک قدیمی مقایسه کنید تا سازگاری را تأیید کنید.سپس ، آن را به درستی تراز کنید ، آن را با پیچ نصب ایمن کنید و اتصال الکتریکی را دوباره وصل کنید.

پس از نصب سنسور جدید ، باتری را دوباره وصل کرده و موتور را راه اندازی کنید.هرگونه چراغ هشدار دهنده یا رفتار نامنظم موتور را بررسی کنید.در صورت لزوم ، از یک اسکنر OBD-II برای پاک کردن کدهای خطا استفاده کنید و تأیید کنید که سنسور به درستی عملکرد دارد.با دنبال کردن این مراحل ، می توانید از یک جایگزین موفق استفاده کنید و به موتور کمک می کند تا به طور هموار و کارآمد کار کند.

برنامه های کاربردی سنسور موقعیت میل بادامک

موتورهای اتومبیل

سنسور موقعیت میل بادامک ، یک مؤلفه در موتورهای احتراق داخلی مدرن ، نقش مهمی در تنظیم زمان احتراق ، تزریق سوخت و زمان بندی دریچه دارد.با ارائه داده ها به واحد کنترل موتور (ECU) ، سنسور به بهینه سازی زمان بندی موتور کمک می کند ، از احتراق کارآمد که باعث افزایش عملکرد و مصرف سوخت می شود ، اطمینان می دهد.این سیستم به ویژه در سیستم های متغیر دریچه (VVT) بسیار عالی است ، جایی که تنظیمات دقیق را بر اساس شرایط رانندگی ، بهبود قدرت و کاهش انتشار گازهای گلخانه ای امکان پذیر می کند.این سنسور با شناسایی حرکت نامنظم میل لنگ ، در تشخیص نادرست کمک می کند و به ECU اجازه می دهد اصلاحاتی را انجام دهد ، مانند تنظیم تحویل سوخت یا اطلاع رسانی به راننده از مسائل احتمالی.در حین شروع سرما ، سنسور تضمین می کند که ECU مقدار مناسب سوخت را تحویل داده و زمان احتراق را تنظیم می کند ، و حتی در دماهای پایین ، راه اندازی های نرم و نرم تر و قابل اطمینان تر را نیز تسهیل می کند.

اتوماسیون صنعتی

فراتر از برنامه های کاربردی خودرو ، سنسور موقعیت میل بادامک برای هماهنگی دقیق و زمان بندی حرکتی در اتوماسیون صنعتی نقش دارد.در تجهیزات تولید ، خطوط مونتاژ خودکار و ماشین های تولید برای اطمینان از عملکرد یکپارچه به زمان بندی دقیق متکی هستند.این سنسور به همگام سازی موتورها و اجزای مکانیکی ، افزایش کارآیی و دقت کمک می کند.در روباتیک و کنترل حرکت ، روبات های صنعتی و سیستم های خودکار به سنسورهای موقعیت میل لنگ بستگی دارند تا حرکات را هماهنگ کنند ، و دقت را در کارهای تکراری یا پر سرعت بهبود بخشند.این سنسورها با نظارت بر داده های چرخشی ، از حفظ پیش بینی پشتیبانی می کنند تا علائم اولیه سایش و پارگی در اجزای مکانیکی را تشخیص دهند.این رویکرد پیشگیرانه به جلوگیری از خرابی های غیر منتظره ، کاهش هزینه های خرابی و نگهداری کمک می کند.

سیستم های کنترل موتور

سنسور موقعیت میل بادامک در کاربردهای موتور محور ، از جمله وسایل نقلیه برقی و هیبریدی و همچنین سیستم های کنترل موتور صنعتی نقش دارد.در پیشرانه های هیبریدی ، با اطمینان از زمان بندی و هماهنگ سازی دقیق ، به مدیریت انتقال بین موتورهای الکتریکی و بنزینی کمک می کند و منجر به عملکرد نرم تر و بهبود راندمان سوخت می شود.در تنظیمات صنعتی ، موتورهای برقی با کارایی بالا که در صنایع تولید و پردازش مورد استفاده قرار می گیرند ، به کنترل دقیق سرعت چرخشی و گشتاور بستگی دارد.سنسور بازخورد موقعیت دقیق ، افزایش عملکرد و بهره وری انرژی را ارائه می دهد.در ژنراتورها و سیستم های قدرت پشتیبان ، سنسور به حفظ هماهنگ سازی بین اجزای مکانیکی ، اطمینان از توان پایدار و جلوگیری از نقص عملکرد کمک می کند.

پایان

سنسور موقعیت میل بادامک برای اطمینان از اینکه موتور یک ماشین به خوبی کار می کند و از سوخت کارآمد استفاده می کند بسیار عالی است.این کمک می کند تا رایانه ماشین عملکرد موتور را به طور دقیق تنظیم کند ، که عملکرد خودرو را بهبود می بخشد و آن را هموار نگه می دارد.اگر این سنسور کار درستی را متوقف کند ، می تواند مشکلاتی مانند عملکرد ضعیف موتور و افزایش مصرف سوخت ایجاد کند.نگه داشتن این سنسور در شکل مناسب و رفع آن در صورت لزوم برای حفظ سلامت ماشین شما مهم است.در این مقاله نحوه عملکرد سنسور ، نقش آن در موتور و در صورت عدم موفقیت ، چه کاری باید انجام شود.
