CD4022 پیشخوان تقسیم اکتال توضیح داده شده: Pinout ، مشخصات فنی ، مدار و موارد استفاده

IC های منطق CMOS 4000 سری که توسط RCA در سال 1968 معرفی شد ، الکترونیک دیجیتال را متحول کرد و کارایی و سازگاری استثنایی را با یک زمینه به سرعت در حال تحول به ارمغان آورد.در میان این سری پیشگامانه ، پیشخوان تقسیم اکتال CD4022 به عنوان یک مؤلفه همه کاره و قابل اعتماد ، مشهور به سادگی ، مصرف کم مصرف و سازگاری ولتاژ گسترده است.این مقاله به ویژگی ها ، برنامه ها و ادغام عملی CD4022 می پردازد و ارتباط مداوم آن را در الکترونیک مدرن نشان می دهد.این راهنما قابلیت های این پیشخوان نمادین و تأثیر ماندگار آن در طراحی سیستم دیجیتال را روشن می کند.

کاتالوگ

1. CD4022 OCTAL DIVIDER CONTREVE

2. پیکربندی PIN CD4022

3. ویژگی ها و مشخصات CD4022

4. افزایش تعامل در مدارهای بازی قمار با CD4022

5. مزایای پیشخوان CD4022

6. استفاده از پیشخوان تقسیم کننده اکتال CD4022

CD4022 Octal Divider Counter Explained: Pinout, Technical Specs, Circuit, and Use Cases

بررسی اجمالی پیشخوان تقسیم CD4022

در CD4022 یک پیشخوان دیجیتالی پیچیده است که به خاطر هشت خروجی خود از دوچرخه سواری از 0 تا 7 با هر پالس ساعت استقبال می شود.از فرکانس ساعت حداکثر 5 مگاهرتز پشتیبانی می کند ، و آن را برای برنامه هایی مانند نمایشگرهای LED و سیستم های شمارش دیجیتال ایده آل می کند ، جایی که عملکرد پایدار با سرعت معقول باعث رضایت و قابلیت اطمینان می شود.ویژگی شیروانی آنتیلوک نقش مهمی در حفظ شمارش دقیق دارد ، و به طور موثری هرگونه ناهنجاری عملیاتی را مهار می کند.سازگاری IC با منطق TTL انعطاف پذیری رضایت بخش را در اختیار شما قرار می دهد و این امکان را برای شما فراهم می کند تا با تنوع IC های دیجیتال هماهنگ کار کند.به طور مؤثر در طیف وسیعی از 3 ولت تا 15 ولت ، خروجی های آن ، Q0 تا Q7 مشخص شده ، مستقیماً با LED ها ادغام می شوند ، فرآیندهای طراحی را ساده تر می کنند و اجزای اضافی را به حداقل می رسانند.

در سناریوهای واقعی ، CD4022 غالباً خود را در درایوهای LED پی در پی پیدا می کند ، جایی که هر خروجی به طور متوالی یک LED را روشن می کند و توالی های بصری جذاب را ایجاد می کند.این مجموعه ها در پروژه هایی که نیاز به شمارش بصری یا شاخص های توالی ، مانند تعقیب کننده های سبک یا نمایشگرهای شخصیت دارند ، محبوب هستند.مهارت IC در سطح ولتاژ مختلف به سازگاری آن می افزاید و آن را برای اندازه های بیشمار پروژه مناسب می کند.علاوه بر این ، طراحی بدون عارضه آن منجر به نمونه سازی آسان می شود و یک مسیر دعوت کننده برای آزمایش و توسعه سریع و بدون دردسر تنظیمات پیچیده ارائه می دهد.شما می توانید از استفاده از آن در محیط های آموزشی دفاع کنید ، جایی که سادگی آن می تواند کنجکاوی را مشتعل کرده و درک اصول منطق دیجیتال را از طریق شرکت در فعالیت های دستی تسهیل کند.

پیکربندی پین CD4022

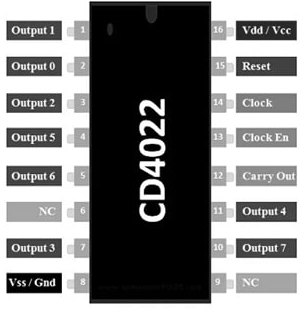

CD4022 IC Pinout

شماره پین	نام پین	شرح
1 تا 7 ، 10 و 11	پین های خروجی	شامل 8 پین خروجی که در آن شمارش صورت می گیرد. در سری تنظیم نشده است.
8	vss/زمین	متصل به ترمینال GND مدار.
12	انجام (CO)	پس از شمارش IC از 1 تا 10 بالا می رود.به عنوان یک برای شمارش بیشتر حمل کنید.
13	ساعت فعال (EN)	شمارش را در حالت فعلی خود در هنگام بالا آمدن نگه می دارد.
14	ساعت	محاسبه هنگامی که سیگنال زیاد می شود ، شمارش می کنند.معمولاً متصل به میکروکنترلر یا 555 تایمر IC.
15	بازپا	شمارش را به ‘1" بازگرداند.
16	VDD/VCC	پین تأمین ولتاژ ، به طور معمول +5 ولت.

ویژگی ها و مشخصات CD4022

ویژگی/مشخصات	شرح
شمارش پین	16 پین
انواع بسته بندی	GDIP ، PDSO ، PDIP
نوع شمارنده	پیشخوان تقسیم هشتم CMOS CMOS
خروجی های پشتیبانی شده	ده خروجی رمزگشایی شده
دامنه ولتاژ تأمین	3 ولت تا 15 ولت (به طور معمول +5 ولت)
سازگاری TTL	بله
فرکانس ساعت عملیاتی	5 مگاهرتز
ولتاژ خروجی با برد بالا	4.5 ولت
جریان خروجی با برد بالا	0.36 میلی آمپر
افزایش ورودی و زمان پاییز	نامحدود (ورودی های Schmitt)
حفاظت ورودی	برای جلوگیری از آسیب از تخلیه استاتیک ، از دیود محافظت می شود

مدل های جایگزین

• CD4040

• CD4060

• CD4017

• CD4022

• CD40103

• CD4026

• CD4017

• CD4020

• 74ls93

• 74ls90

افزایش مشارکت در مدارهای بازی قمار با CD4022

آمیختن فناوری برش در بازی ، ضمن افزایش درگیری بازیکن ، دقت را در مورد محدودیت های ذاتی در مکانیسم های DICE معمولی بازپرداخت می کند.با ادغام CD4022 IC با عناصر کلیدی مانند مقاومت و LED ، این طرح مدار برای شما قابل دسترسی است و یک روش ساده و در عین حال تأثیرگذار را ارائه می دهد.پیکربندی از دامنه قدرت بین 3V و 9V پشتیبانی می کند ، و باعث تقویت دقت گیم پلی و ایجاد معیار تازه برای دستگاه بازی می شود.

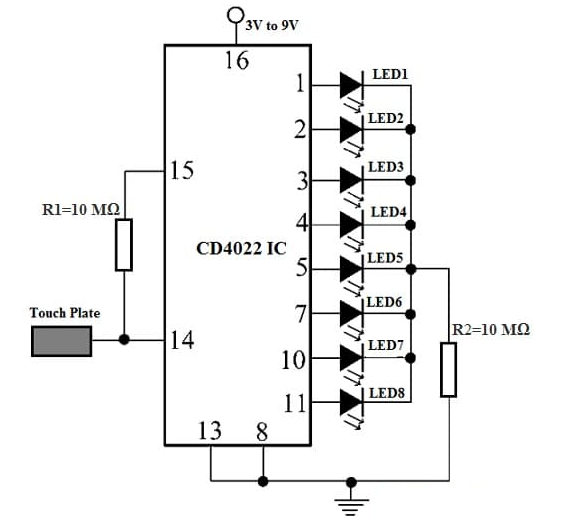

Gambling Game Circuit with CD4022 IC

مکانیک عملکردی

در این مدار جدید ، مؤلفه های فعال از جمله CD4022 ، LED ها و یک صفحه لمسی جمع و جور برای ایجاد یک برخورد تعاملی همهجانبه همکاری می کنند.صفحه لمسی با دقت مهندسی شده است تا به عنوان قطب تعامل عمل کند و از طریق مقاومت R1 به IC به هم متصل می شود.طراحی شده با حساسیت به لمس بازیکن ، فرکانس را در سیستم معرفی می کند ، IC را فعال می کند و LED ها را در پاسخ روشن می کند.این مکانیسم پیشرفته و در عین حال مؤثر ، یکپارچه رفتار مدار را هماهنگ می کند.پس از برداشتن لمس بازیکن ، مدار هوشمندانه فرمان می دهد که یک نفر روشن شود و ویژگی شمارش ذاتی ذاتی سیستم را به نمایش بگذارد.این فرآیند هماهنگی بین سادگی و اثربخشی را برجسته می کند ، از تعامل واقعی درس می گیرد و اهمیت عناصر طراحی پاسخگو و شهودی را برجسته می کند.

مزایای پیشخوان CD4022

دقت و دقت

IC های پیشخوان CD4022 به دلیل جذابیت آنها در تقسیم دقیق و شمارش جشن می گیرند.در دنیای الکترونیک ، جایی که تمایزها می توانند در اختلافات قابل توجه به اوج خود برسند ، توانایی آنها برای صادق ماندن در برابر صحت ضروری است.این طرح ، که با استفاده از کاردستی مدار دقیق و استفاده از منطق CMOS مشخص می شود ، خروجی یکنواخت را تضمین می کند.

• مدیریت انرژی نوآورانه: یک ویژگی منحصر به فرد از این ICS ، مدیریت انرژی حیرت انگیز آنها است ، جنبه ای که در الکترونیک های معاصر مورد احترام است و ارزش حفظ انرژی را دارد.استقرار فناوری CMOS حداقل استفاده از انرژی را تسهیل می کند ، و این پیشخوان ها را برای وسایل وابسته به باتری و قابل حمل بهینه می کند ، به خصوص هنگامی که ماندگاری عمر باتری به یک مورد مهم تبدیل می شود.این ویژگی با حرکت صنعت به سمت ساخت نوآوری های پایدار و کارآمد انرژی طنین انداز است.

ادغام ساده

سادگی طراحی پیشخوان های CD4022 شما را با راحتی ادغام مدار مستقیم و در نتیجه به حداقل می رساند و پیچیدگی های طراحی و تسریع در آمادگی بازار را به حداقل می رساند.این سهولت در ادغام نمونه های اولیه و پیشرفتهای طراحی مداوم و پیشرفت های پرورش در حوزه هایی مانند الکترونیک مصرفی و ارتباطات را تقویت می کند.

• انعطاف پذیری خروجی: پیشخوان های CD4022 در ارائه قابلیت های متنوع خروجی ، پذیرایی از مجموعه ای از سناریوهای الکترونیکی - از ترتیبات اصلی LED گرفته تا پیچیده سازی اکوسیستم های دیجیتال.چنین تطبیق پذیری خروجی برای ساخت دستگاه هایی که خواستار طیف حالت های عملیاتی برای برآورده کردن چشم انداز پویا الکترونیک مدرن هستند ، اساسی است.

برنامه همه کاره

ماهیت پیچیده پیشخوان های CD4022 به عنوان یک قدرت قابل توجه است.سازگاری آنها شامل توابع مختلف - از ارکستر سیگنال متوالی گرفته تا مشخص کردن فرکانس - یک دارایی باهوش در بسیاری از صنایع است.عملکرد بی بدیل در چنین برنامه هایی بر قابلیت اطمینان آنها تأکید می کند و از ادامه سنگ بنای طراحی الکترونیکی فعلی اطمینان می دهد.

• عملکرد و دوام مداوم: پیشخوان های CD4022 عملکرد قابل اعتماد را در شرایط مختلف نشان می دهند ، کیفیتی که برای برنامه های کاربردی که نیاز به ثبات طولانی مدت دارد استفاده می شود.این قابلیت اطمینان که اغلب تحت تأثیر قرار می گیرد ، برای حفظ یکپارچگی و مقاومت در برابر دستگاه های الکترونیکی مهم است.آزمایش های مکرر و برنامه های کاربردی عملی ، مهارت این پیشخوان ها را در حفظ صلاحیت عملیاتی نسبت به مدت زمان طولانی تأیید کرده اند.

استفاده از پیشخوان تقسیم کننده اکتال CD4022

پیشخوان تقسیم کننده Octal CD4022 جایگاه خود را در بسیاری از سیستم های الکترونیکی پیدا می کند و یکپارچه در برنامه هایی مانند مکانیسم های شمارش ، ابزارهای حسابی و کارهای تقسیم فرکانس ادغام می شود.مهارت آن در دستیابی به فعال سازی های خروجی متوالی و ارائه نشانه های وضعیت از طریق پین حمل به سودمندی گسترده آن کمک می کند.

مکانیسم های شمارش

در مکانیسم های شمارش ، CD4022 به دلیل قابلیت اطمینان و دقت آن شناخته شده است.این کار به طور مؤثر شمارش متوالی را مدیریت می کند و نقش مهمی در فرآیندهای مربوط به رمزگشایی های باینری و رانندگان LED دارد.غالباً در سیستم های قابل ردیابی مورد استفاده قرار می گیرد ، ضبط دقیق داده ها را تضمین می کند ، که باعث افزایش کارایی شمارش وظایف در محیط های تولید می شود.

ابزارهای حسابی

در ابزارهای حسابی ، عملکرد CD4022 قابل توجه است ، زیرا در انجام عملیات مورد نیاز برای عملکرد ماشین حساب ها و دستگاه های محاسبات دیجیتال عالی است.با تقسیم فرکانس های حرفه ای ، از عملیات حسابی به طور مؤثر پشتیبانی می کند.ترکیب آن در چارچوب های محاسباتی بر نقش اساسی آن در عملیات منطقی و محاسبات دقیق تأکید دارد.

وظایف تقسیم فرکانس

در دنیای تقسیم فرکانس ، CD4022 توانایی قوی خود را برای تقسیم دقیق فرکانس های ورودی نشان می دهد ، که به حفظ سازگاری سیستم در مدارهای الکترونیکی پیچیده کمک می کند.درک تقسیم فرکانس مفید است ، به ویژه در شبکه های ارتباطی که در آن حفظ سیگنال و سازگاری داده ها برای عملیات موفق قابل توجه است.بنابراین ، قابلیت اطمینان CD4022 در این سناریوها بسیار ارزشمند است.

کاربردهای خاص بخش

تأثیر CD4022 به زمینه های خاص مانند الکترونیک پزشکی ، صنایع خودرو و محاسبات دیجیتال گسترش می یابد ، جایی که به طور قابل توجهی در کارهای حسابی و عملیات زمان بندی نقش دارد.به عنوان مثال ، در الکترونیک پزشکی ، دقت آن از توسعه دستگاه هایی که نیاز به دقت بالایی دارند ، پشتیبانی می کند و از این طریق نتایج بیمار را بهبود می بخشد.در همین حال ، در بخش خودرو ، در پیشبرد فن آوری هایی که باعث افزایش عملکرد وسایل نقلیه و ایمنی راننده می شود ، کمک می کند.
