اینورتر CD4007 CMOS: Pinout ، Datasheeet و نمای اجمالی بسته بندی 14-SOOM

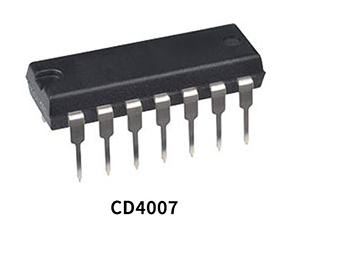

CD4007 یک مدار یکپارچه همه کاره (IC) است که یک جفت مکمل دوگانه ترانزیستورهای MOSFET و یک مرحله اینورتر را ادغام می کند و آن را به یک دارایی ارزشمند در هر دو طرح مدار آنالوگ و دیجیتال تبدیل می کند.پیکربندی انعطاف پذیر آن و ویژگی های عملکرد قوی این امکان را می دهد تا در برنامه های مختلف به طور گسترده ای مورد استفاده قرار گیرد.در این مقاله ، ما به جنبه های اصلی CD4007 ، از جمله Pinout ، ویژگی های کلیدی و کاربردهای عملی آن ، حفر خواهیم شد.علاوه بر این ، ما بینش هایی در مورد استفاده واقعی ، ملاحظات تولید و یک مرور کلی از برگه داده آن ارائه خواهیم داد ، و یک راهنمای جامع برای شما ارائه می دهد تا بتوانید از این IC به طور مؤثر در طرح های خود استفاده کنید.

کاتالوگ

درک CD4007 IC

در CD4007 مدار یکپارچه (IC) به دلیل ترکیب سه جفت ترانزیستورهای MOS کانال N و کانال P مکمل ، پایه ای در الکترونیک معاصر است.این جفت های ترانزیستور تطبیق پذیری قابل توجهی را ارائه می دهند ، زیرا می توان در هر دو مجموعه و تنظیمات شنت مورد استفاده قرار گرفت و راه حل های متناسب را برای نیازهای مختلف طراحی مدار ارائه می دهد.علاوه بر این ، CD4007 با چندین نوع دستگاه با زحمت رابط می کند.

• CMOS (مکمل فلز-اکسید-نیمه هادی)

• NMOS (کانال N- کانال فلز-اکسید-هادی)

• TTL (منطق ترانزیستور-ترنسیستور)

درخشش CD4007 در سناریوهایی که نیاز به اتلاف حرارتی کم و ایمنی سر و صدای قابل توجهی دارند.این سطح ولتاژ را به صورت تخصصی مدیریت می کند و آنها را بین ولتاژ تأمین (VDD) و زمین (VSS) در حاشیه باریک 0.3 ولت نگه می دارد.این کنترل ولتاژ دقیق در برنامه های کاربردی که در اولویت به حداقل رساندن از دست دادن قدرت و حفظ یکپارچگی سیگنال است ، مؤثر است.

محافظت مداوم از IC در برابر تخلیه الکترواستاتیک (ESD) یکی دیگر از ویژگی های قابل توجه است.با تجزیه و تحلیل اثرات مضر ESD بر اجزای الکترونیکی ، CD4007 مجهز به دیودهای بستن بین تخلیه ولتاژ (VD) و زمین (VSS) است.این دیودها به سرعت سنبله های ولتاژ ناگهانی را جذب می کنند و از ورودی های ناشی از برق استاتیک محافظت می کنند ، یکی از ویژگی های اصلی اجزای که به طور مرتب در معرض شرایط استاتیک متغیر در هنگام کار و کار قرار می گیرند.

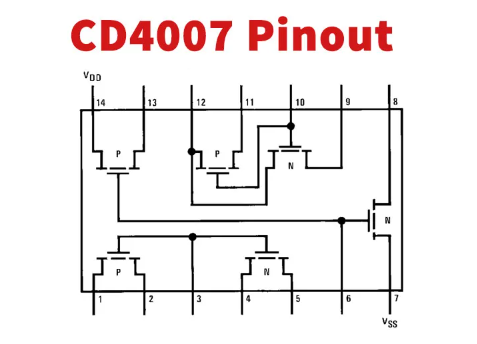

پیکربندی PIN CD4007

پین	نام پین	شرح
1	2DP	تخلیه کانال P 2
2	2	منبع P کانال 2
3	2a	کانال ورودی 2
4	2 ثانیه	منبع N کانال 2
5	2dn	تخلیه N کانال 2
6	1a	کانال ورودی 1
7	در مقابل	منبع
8	1DN	تخلیه کانال N 1
9	3 ثانیه	منبع N کانال 3
10	3a	کانال ورودی 3
11	3	منبع P کانال 3
12	3 ساله	خروجی
13	1DP	تخلیه کانال P 1
14	VDD	عرضه کردن

مدل CAD CD4007

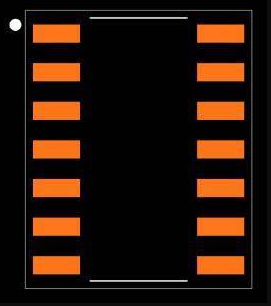

ردپای CD4007

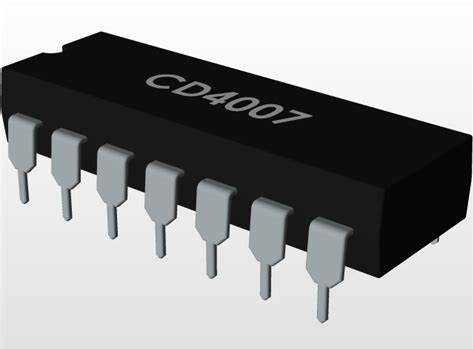

CD4007 مدل 3D

مشخصات CD4007

نوع	پارامتر	ارزش
سوار شدن	نوع نصب	سطح سطح
	بسته / مورد	14-SOMIC (0.154 ، عرض 3.90 میلی متر)
	تعداد پین	14
	بسته دستگاه تأمین کننده	14 دو
شرایط عملیاتی	دمای عملیاتی	-40 درجه سانتیگراد تا 85 درجه سانتیگراد
	حداکثر دمای کار	85 درجه سانتیگراد
	حداقل دمای کار	-40 درجه سانتیگراد
خصوصیات الکتریکی	ولتاژ عرضه	3 ولت تا 15 ولت
	حداکثر ولتاژ عرضه	15 ولت
	حداقل ولتاژ تأمین	3 ولت
	تأخیر انتشار	50 نانومتر
مشخصات طراحی	سری	4000B
	تابع منطقی	اینور
	نوع منطقی	جفت مکمل به علاوه اینورتر
	تعداد مدارها	2
	تعداد بیت ها	3
	تعداد خطوط ورودی	3
	تعداد خطوط خروجی	3
	شماره قسمت پایه	4007
	قطبش	معکوس
جزئیات بیشتر	بسته بندی	لوله
	وضعیت جزئی	منسوخ
	سطح حساسیت رطوبت (MSL)	1 (نامحدود)
	وضعیت ROHS	سازگار با ROHS
	بدون رهبری	بدون رهبری
	منتشر شده	سال 1999

ویژگی های CD4007

نشان	شرح
دامنه ولتاژ عرضه گسترده	3.0 ولت تا 15 ولت
مصونیت سر و صدای زیاد	0.45 VCC (تایپ)
آزمایش فعلی ساکن	100 ٪ در 20 ولت آزمایش شده است
خصوصیات خروجی متقارن	استاندارد ، اطمینان از خروجی قابل اعتماد

برنامه های CD4007

مدار یکپارچه CD4007 ، که به دلیل سازگاری و عملکرد قابل اعتماد شناخته شده است ، برنامه های متنوعی را در طراحی های مختلف الکترونیکی پیدا می کند.

تیزرهای سیگنال دقیق

CD4007 در ساخت مدارهای تیز کردن سیگنال ماهر است ، یک مؤلفه مورد نیاز سیستم های دیجیتال که در آن لبه های سیگنال دقیق برای زمان بندی و عملکرد دقیق معتبر هستند.این تیزرها سیگنال های پر سر و صدا را به پالس های تمیز و تعریف شده ، که در سیستم های ارتباطی برای جلوگیری از خطاهای زمان بندی و فساد داده ها استفاده می شود ، اصلاح می کنند.می توانید مشاهده کنید که ترکیب CD4007 باعث افزایش یکپارچگی سیگنال می شود و از انتقال داده های پایدار اطمینان می یابد.

اینورترهای دیجیتال کارآمد

در دنیای الکترونیک دیجیتال ، اینورترها به عنوان مؤلفه های نهایی عمل می کنند.هنگامی که به درستی پیکربندی شود ، CD4007 به عنوان یک اینورتر بسیار کارآمد عمل می کند ، به دلیل مصرف کم مصرف و عملکرد قوی آن تحسین می شود و آن را برای برنامه های ادغام در مقیاس بزرگ ایده آل می کند.می توانید توجه داشته باشید که CD4007 عملکرد مداوم در مدارهای منطق پیچیده و ریزپردازنده ها را ارائه می دهد ، که به طور قابل توجهی به ثبات مدار و قابلیت اطمینان در طراحی منطق دیجیتال کمک می کند.

ردیاب های دقیق آستانه

آشکارسازهای آستانه تعیین می کنند که آیا یک سیگنال ورودی از یک مقدار خاص پیشی می گیرد و در سیستم های اتوماسیون و ایمنی فعال است.با استفاده از CD4007 ، این ردیاب ها با دقت بالا و تعداد مؤلفه های حداقل کار می کنند.این راندمان بیشتر در سیستم های کنترل ارزش دارد که در آن تشخیص دقیق آستانه پاسخ های مناسب سیستم به سطح ورودی متفاوت را تضمین می کند.برنامه های واقعی نمایشگاه CD4007 را افزایش می دهد ایمنی و کارآیی عملیاتی با تشخیص آستانه قابل اعتماد.

تقویت کننده های خطی با وفاداری بالا

تقویت کننده های خطی سیگنال های کوچک را بدون تحریف شکل موج تقویت می کنند ، و CD4007 ، هنگامی که به عنوان یک تقویت کننده خطی تنظیم می شود ، تقویت سیگنال پایدار و بکر را فراهم می کند.این در برنامه های صوتی و ابزار دقیق حاکم است که در آن وفاداری سیگنال جدی است.شما می توانید CD4007 را برای حفظ یکپارچگی سیگنال در طول تقویت قدردانی کنید ، بنابراین از ضروری بودن آن در مدار آنالوگ حساس پشتیبانی می کنید.

نوسان سازهای کریستالی پایدار

نوسان سازهای کریستالی ، که از طریق نوسانات کریستالی کنترل شده به خروجی فرکانس پایدار بستگی دارند ، اغلب CD4007 را برای حفظ قوام در پارامترهای نوسان استفاده می کنند.این ثبات در دستگاه های زمان بندی و تجهیزات ارتباطی فعال است.شما می توانید از CD4007 استفاده کنید که نوسان سازهای کریستالی را با موفقیت ایجاد کرده اند که ثبات بالایی دارند و اطمینان از قابلیت اطمینان و صحت آن برای کاربردهای الکترونیکی دقیق اطمینان حاصل می کنند.چنین نوسان سازهای پایدار نقش مهمی در تقویت عملکرد در این حوزه ها دارند.

پتانسیل تولیدی آرایه ترانزیستور CD4007 برای ایجاد اینورتر

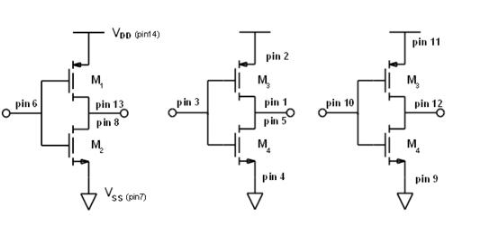

بسته CD4007 توانایی تولید حداکثر سه اینورتر را دارد و یک ابزار همه کاره برای برنامه های متنوع مدار ارائه می دهد.تنظیم نهایی اینورتر شامل اتصال پین های 8 و 13 برای خروجی است که پین ​​6 به عنوان ورودی عمل می کند.پین 14 (VDD) باید به منبع تغذیه وصل شود.پین 7 (VSS) باید به زمین مرتبط شود.اینورترهای اضافی را می توان برای برآورده کردن نیازهای خاص ترتیب داد.

پین های 2 (VDD) و 4 (VSS) به عنوان اتصالات برق عمل می کنند.پین های 1 و 5 خروجی را تشکیل می دهند.پین 3 ورودی است.پین 11 به VDD متصل می شود.پین 9 به VSS مرتبط است.پین 12 به عنوان خروجی عمل می کند.پین 10 ورودی را فراهم می کند.

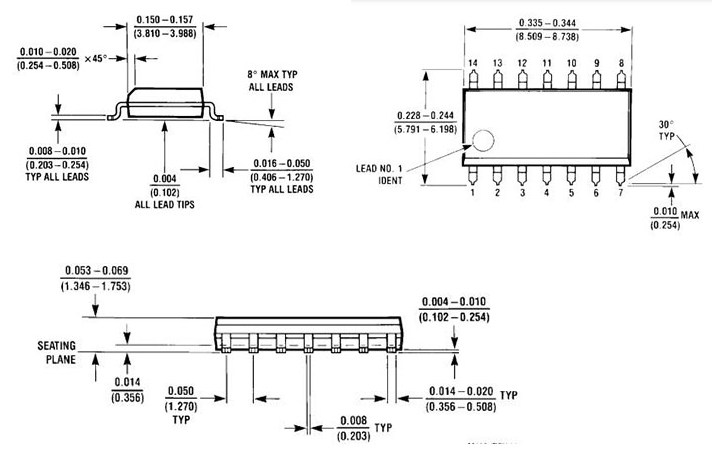

ابعاد CD4007
