گیرنده CC1101: برگه داده ، پیرت و گزینه های دیگر

CC1101 از Texas Instrument یک فرستنده همه کاره زیر 1 GHz است که یک راه حل مقرون به صرفه برای برنامه های بی سیم آگاه از برق ارائه می دهد.در این مقاله به بررسی ویژگی های فنی ، Pinout و مشخصات آن می پردازیم که چگونه از تقاضای فزاینده برای سیستم های ارتباطی بی سیم کارآمد و قابل اعتماد پشتیبانی می کند.

کاتالوگ

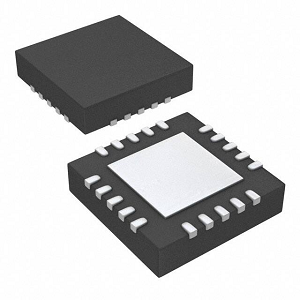

CC1101 چیست؟

سازهای تگزاس CC1101 به عنوان یک فرستنده مقرون به صرفه که به طور خاص برای ارتباطات بی سیم در محدوده زیر 1 GHz ساخته شده است ، برجسته می شود.طراحی آن بر به حداقل رساندن مصرف انرژی متمرکز شده است ، و به خوبی در گروههای ISM و SRD در فرکانس هایی مانند 315 ، 433 ، 868 و 915 مگاهرتز طنین انداز می شود.علاوه بر این ، این سازگاری را با درج گروههای اضافی مانند 300-348 مگاهرتز ، 387-464 مگاهرتز و 779-928 مگاهرتز نشان می دهد و خود را در مناظر سرزمینی و نظارتی متنوع رقم می زند.در معماری آن یک مودم باند انعطاف پذیر قرار دارد ، که در اسکان قالب های مختلف مدولاسیون و دستیابی به نرخ داده تا 600 کیلوبیت بر ثانیه مهارت دارد.این تطبیق پذیری در برنامه هایی که نیازهای انتقال داده در نوسان است ، ارزش پیدا می کند.

CC1101 در کنار میکروکنترلر ، همراه با برخی از مؤلفه های منفعل ، به کار می رود و روشی مورد علاقه صنعت را برجسته می کند که از طراحی مدولار سودمند برای تقویت عملکرد سیستمیک استفاده می کند.در شرایطی که خواستار دستیابی به ارتباطات گسترده هستند ، جفت شدن با یک توسعه دهنده دامنه CC1190 متداول است.این هم افزایی نه تنها حساسیت دستگاه را افزایش می دهد بلکه باعث افزایش قدرت خروجی آن می شود و باعث افزایش استحکام و قابلیت اطمینان شبکه می شود.ویژگی های CC1101 نقش امیدوار کننده خود را در مدیریت دستگاه IoT ، اندازه گیری هوشمند و برنامه های کنترل از راه دور که در آن کارایی ، همراه با انعطاف پذیری مدولاسیون است ، نشان می دهد.مدولار بودن و سازگاری ذاتی آن ، یک راه حل مقیاس پذیر را که در حفظ سرعت با چشم انداز همیشه در حال تغییر فناوری است ، تجسم می کند ، و این نشان می دهد که این وعده برای پیشرفت های مداوم در ارتباطات بی سیم است.

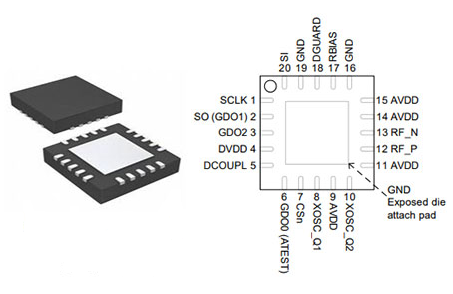

پیکربندی PIN CC1101

پین	نام پین	شرح
1	باکتری	رابط پیکربندی سریال ، ورودی ساعت
2	بنابراین (GDO1)	رابط پیکربندی سریال ، خروجی داده.اختیاری پین خروجی عمومی هنگامی که CSN زیاد است
3	gdo2	پین خروجی دیجیتال برای استفاده عمومی: سیگنال های تست ، FIFO سیگنال های وضعیت ، نشانگر کانال پاک ، خروجی ساعت ، پایین تقسیم از XOSC ، داده های خروجی سریال RX
4	DVDD	1.8 - 3.6 ولت منبع تغذیه دیجیتال برای I/O دیجیتال و برای تنظیم کننده ولتاژ هسته دیجیتال
5	dcoupl	1.6 - 2.0 ولت خروجی منبع تغذیه دیجیتال برای جداسازی. توجه: این پین فقط برای استفاده با CC1101 در نظر گرفته شده است.نمی توان از آن استفاده کرد ولتاژ عرضه را به سایر دستگاه ها ارائه دهید
6	GDO0 (ATEST)	پین خروجی دیجیتال برای استفاده عمومی: سیگنال های تست ، FIFO سیگنال های وضعیت ، نشانگر کانال پاک ، خروجی ساعت ، پایین تقسیم از XOSC ، داده های خروجی سریال ، داده های ورودی سریال TX.همچنین به عنوان تست آنالوگ استفاده می شود I/O برای آزمایش نمونه اولیه/تولید
7	CSN	رابط پیکربندی سریال ، Chip را انتخاب کنید
8	XOSC_Q1	پین اسیلاتور کریستال یا ورودی ساعت خارجی
9	باج	1.8 - 3.6 ولت اتصال منبع تغذیه آنالوگ
10	XOSC_Q2	پین اسیلاتور کریستال 2
11	باج	1.8 - 3.6 ولت اتصال منبع تغذیه آنالوگ
12	rf_p	سیگنال ورودی RF مثبت به LNA در حالت دریافت.مثبت سیگنال خروجی RF از PA در حالت انتقال
13	rf_n	سیگنال ورودی RF منفی به LNA در حالت دریافت.منفی سیگنال خروجی RF از PA در حالت انتقال
14	باج	1.8 - 3.6 ولت اتصال منبع تغذیه آنالوگ
15	باج	1.8 - 3.6 ولت اتصال منبع تغذیه آنالوگ
16	GND	اتصال زمینی آنالوگ
17	rbias	مقاومت تعصب خارجی برای جریان مرجع
18	دگارد	اتصال منبع تغذیه برای جداسازی سر و صدای دیجیتال
19	GND	اتصال زمینی برای جداسازی سر و صدای دیجیتال
20	si	رابط پیکربندی سریال ، ورودی داده ها

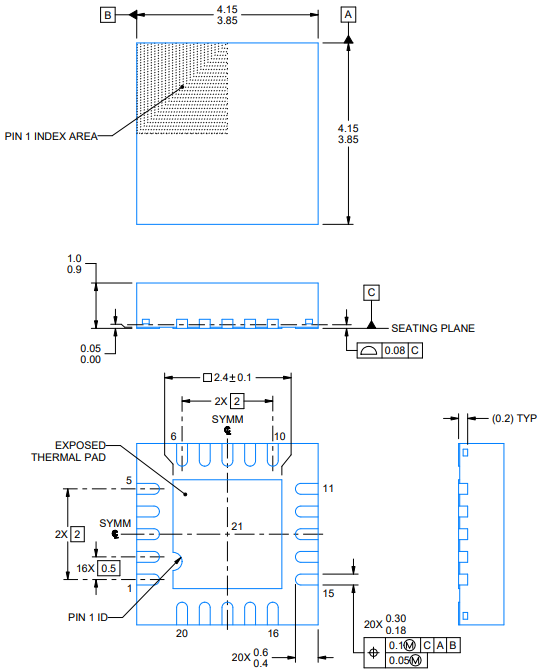

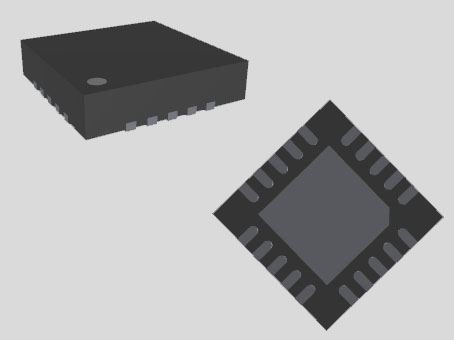

نماد CC1101 ، ردپای و مدل CAD

ویژگی های CC1101

عملکرد RF

ماژول CC1101 حساسیت بالایی را با راندمان انرژی ترکیب می کند و ضمن مصرف حداقل انرژی ، حداکثر +12 dBm از توان خروجی قابل برنامه ریزی را ارائه می دهد.این امر آن را برای دستگاه های آگاه از انرژی ، به ویژه در سیستم های IoT که عمر باتری طولانی در آن مهم است ، ایده آل می کند.با متعادل کردن حساسیت و مصرف انرژی ، ماژول دامنه ارتباطی و دوام دستگاه را افزایش می دهد.

ویژگی های قیاسی

CC1101 از تکنیک های مختلف مدولاسیون ، تنظیم سریع فرکانس پشتیبانی می کند و شامل یک سنسور دما یکپارچه است.این ویژگی ها انعطاف پذیری و قابلیت اطمینان را در محیط های مختلف فراهم می کند و باعث می شود که استراتژی های ارتباطی را برای نیازهای خاص تطبیق دهید.جبران دما و گزینه های مدولاسیون پویا باعث افزایش عملکرد در شرایط چالش برانگیز می شود.

ویژگی های دیجیتالی

CC1101 شامل ابزارهای دیجیتالی پیشرفته مانند دست زدن به بسته ، رابط SPI انعطاف پذیر ، تشخیص بی سیم و سفید کردن داده ها است.اینها انتقال داده ایمن و کارآمد ، بهبود ثبات و سرعت سیستم را تضمین می کند.مدیریت بهینه شده بسته آن باعث افزایش عملکرد در سیستم های دیجیتالی پیچیده می شود و آن را برای ارتباطات بی سیم قابل اعتماد ایده آل می کند.

بازده قدرت

CC1101 بسیار کارآمد است و فقط 200 NA را در حالت خواب ترسیم کرده و دارای قابلیت های راه اندازی سریع و قابلیت بیدار شدن از خواب است.این مصرف کم مصرف عمر باتری را افزایش می دهد و نیاز به تعویض های مکرر را کاهش می دهد ، که برای دستگاه هایی مانند سنسورهای از راه دور و الکترونیک مهم است.

خصوصیات عمومی

CC1101 با طراحی جمع و جور و حداقل اجزای خارجی ، استانداردهای اروپایی و ایالات متحده را رعایت می کند.اندازه کوچک و انطباق نظارتی آن باعث می شود تا بازارهای جهانی همه کاره باشد.ساده سازی طرح ها ضمن حفظ هماهنگی استحکام با شیوه های صنعتی مدرن ، و اطمینان از ادغام آسان در برنامه های مختلف.

مشخصات فنی CC1101

مشخصات فنی ، ویژگی ها و پارامترهای CC1101 به همراه مؤلفه های مشابه Texas Instrument CC1101RGP.

نوع	پارامتر
وضعیت چرخه عمر	فعال (آخرین به روز شده: 4 روز پیش)
با آبکاری تماس بگیرید	طلا
نوع نصب	سطح سطح
تعداد پین	20
دمای عملیاتی	-40 درجه سانتیگراد 85 درجه سانتیگراد
کد JESD-609	E4
وضعیت جزئی	فعال
تعداد خاتمه	20
ولتاژ - عرضه	1.8V ~ 3.6 ولت
دمای بازتاب اوج (CEL)	280
ولتاژ عرضه	3 ولت
عمق	4.15 میلی متر
شماره قسمت پایه	CC1101
قدرت - خروجی	12dbm
نرخ داده (حداکثر)	800kbps
زمان سرب کارخانه	6 هفته
سوار شدن	سطح سطح
بسته / مورد	پد 20-vqfn در معرض
وزن	69.994479mg
بسته بندی	لوله
کد pbfree	بله
سطح حساسیت رطوبت (MSL)	3 (168 ساعت)
نوع	فقط TX/RX
موقعیت پایانه	چهار ضلع
تعداد توابع	1
زمین پایانی	0.5 میلی متر
بسامد	300MHZ348MHz ، 387MHZ464MHZ ، 779MHz ~ 928MHz
تراکم	0 ب
خانواده/استاندارد RF	جنرال ISM < 1GHz
رابط های سریال	حصار
فعلی - دریافت	14.3ma ~ 17.1ma
جریان - انتقال	12.3ma ~ 34.2ma
تعداد گیرنده ها	1
تعدیل	2FSK ، 4FSK ، ASK ، GFSK ، MSK ، OOK
حساسیت (DBM)	-116 dbm
طول	4 میلی متر
ضخامت	930 میکرومتر
قد	1 میلی متر
عرض	4 میلی متر
سخت شدن	هیچ
بدون رهبری	بدون رهبری
رسیدن به SVHC	بدون SVHC
وضعیت ROHS	سازگار با ROHS3

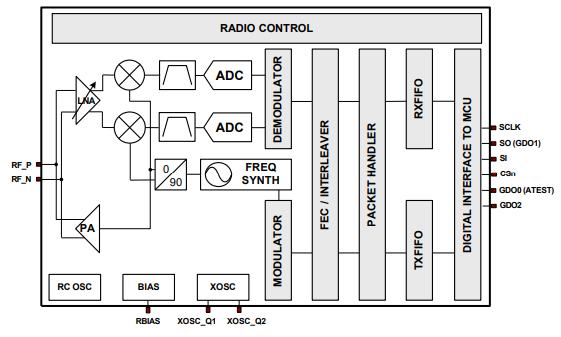

نمودار بلوک عملکردی CC1101

نمودار بالا ساختار اساسی CC1101 را نشان می دهد ، که از یک طراحی گیرنده کم IF استفاده می کند.اول ، تقویت کننده کم نویز (LNA) سیگنال RF را تقویت می کند.این سیگنال سپس به سیگنال های فرکانس میانی (IF) در دو مؤلفه (I و Q) تبدیل می شود.این سیگنال ها با استفاده از مبدل های آنالوگ به دیجیتال (ADC) دیجیتالی می شوند.پس از دیجیتالی شدن ، فرایندهایی مانند کنترل اتوماتیک افزایش (AGC) ، فیلتر کانال ، تخریب و همگام سازی بیت ها و بسته ها انجام می شود.برای انتقال ، CC1101 سیگنال های RF را مستقیماً با استفاده از سنتز فرکانس تولید می کند.

در حالت دریافت ، سینت سایزر فرکانس تراشه از یک تراشه LC VCO و یک تغییر دهنده فاز 90 درجه برای ایجاد سیگنال های نوسان ساز محلی (LO) (I و Q) مورد نیاز برای تبدیل سیگنال استفاده می کند.یک کریستال متصل به PINS XOSC Q1 و XOSC Q2 فرکانس مرجع را برای سینت سایزر و ساعت برای مدارهای ADC و دیجیتال فراهم می کند.از رابط 4 سیم SPI برای پیکربندی و دسترسی به داده ها استفاده می شود ، در حالی که باند پایه دیجیتال تنظیمات کانال ، کنترل بسته ها و ذخیره داده ها را مدیریت می کند.

مدار برنامه CC1101

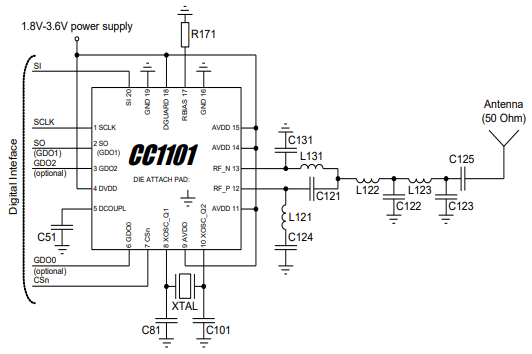

برنامه کاربردی و ارزیابی معمولی 315/433 مگاهرتز (به استثنای خازن های جداشده عرضه)

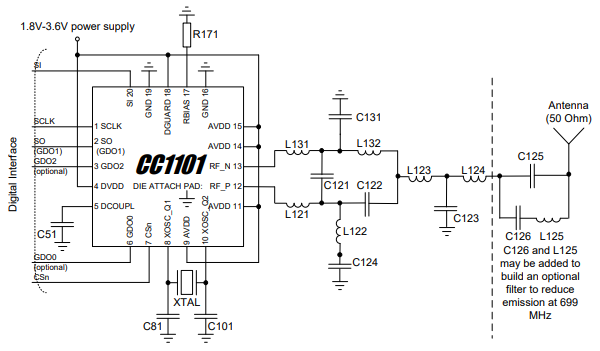

برنامه کاربردی و ارزیابی معمولی 868/915 مگاهرتز (به استثنای خازن های جداشده عرضه)

گزینه های CC1101

شماره قطعه	شرح	سازنده
cc1100ergpt	فرستنده بی سیم زیر 1GHz کم قدرت برای China و باند فرکانس ژاپن 20 -qfn -40 تا 85	سازهای تگزاس
MD59-0049RTR	مدار RF و پایه باند ، PQCC20 ، 4 میلی متر ، پلاستیک ، MLF-20	ماکوم
CC1101RTKRG3	IC Telecom ، Cellular ، RF و Baseband Circuit ، PQCC20 ، 4 x 4 میلی متر ، سبز ، پلاستیک ، QLP-20 ، مدار تلفن همراه	سازهای تگزاس
CC1101RTK	CIRCUM ، CELLULAR ، RF و BASEBAND CIRCUIT ، PQCC20 ، 4 4 4 میلی متر ، سبز ، پلاستیک ، QLP-20	سازهای تگزاس
CC1101RTKG3	CIRCUM ، CELLULAR ، RF و BASEBAND CIRCUIT ، PQCC20 ، 4 4 4 میلی متر ، سبز ، پلاستیک ، QLP-20	سازهای تگزاس
CC1101RGP	بسته / مورد 20-vfqfn در معرض پد ، تعداد پین 20 ، فرکانس 300MHz ~ 348MHz ، 387MHz ~ 464MHz ، 779MHz ~ 928MHz ، جریان - دریافت 14.3ma ~ 17.1mA ، جریان - انتقال 12.3ma 34.2ma ، حساسیت -116 dBm ، ولتاژ تأمین 3 ولت ، زمین ترمینال 0.5 میلی متر	سازهای تگزاس
CC115LRGPR	بسته / مورد 20-vfqfn در معرض پد ، تعداد پین 20 ، فرکانس 300MHz ~ 348MHz ، 387MHz ~ 464MHz ، 779MHz ~ 928MHz ، جریان - دریافت 13.9ma ~ 15.9mA ، جریان - انتقال 12.3ma 31.1ma ، ، حساسیت -112 dBm ، ولتاژ تأمین 3 ولت ، زمین ترمینال 0.5 میلی متر	سازهای تگزاس
CC1100RTKR	بسته / مورد 20-vfqfn در معرض پد ، تعداد پین 20 ، فرکانس 300MHz ~ 348MHz ، 387MHz ~ 464MHz ، 779MHz ~ 928MHz ، جریان - دریافت 13.3ma ~ 15.9ma ، جریان - انتقال 12.3ma 34.2ma ، ، حساسیت -111 dBm ، ولتاژ تأمین 3 ولت ، زمین ترمینال 0.5 میلی متر	سازهای تگزاس
CC110LRGPR	بسته / مورد 20-vfqfn در معرض پد ، تعداد پین 20 ، فرکانس 315MHz ، 433MHz ، 868MHz ، 915MHz ، ولتاژ تأمین 3 ولت ، زمین ترمینال 0.5 میلی متر	سازهای تگزاس
CC1100RTK	بسته / مورد 20-vfqfn در معرض پد ، تعداد پین 20 ، فرکانس 300MHz ~ 348MHz ، 387MHz ~ 464MHz ، 779MHz ~ 928MHz ، جریان - دریافت 14.3ma ~ 17.1mA ، جریان - انتقال 12.3ma 34.2ma ، حساسیت -116 dBm ، ولتاژ تأمین 3 ولت ، زمین ترمینال 0.5 میلی متر	سازهای تگزاس

برنامه های CC1101

CC1101 یک فرستنده بی سیم بسیار کم قدرت است که برای برنامه های زیر 1 GHz طراحی شده است ، ایده آل برای سناریوهایی که در آن ارتباط با انرژی کارآمد است.تطبیق پذیری آن باعث می شود در سیستم های امنیتی ، اتوماسیون ، عملیات صنعتی و فن آوری های نوظهور مانند IoT ارزشمند باشد.

سیستم های امنیتی

CC1101 با فعال کردن دستگاه های کم قدرت و طولانی مانند ردیاب های حرکتی و سنسورهای زنگ هشدار ، سیستم های امنیتی بی سیم را تقویت می کند.راندمان آن نیاز به نگهداری مکرر ، اطمینان از نظارت بدون وقفه و عمر طولانی مدت باتری را کاهش می دهد.

راه حل های اتوماسیون

در هر دو اتوماسیون خانگی و صنعتی ، CC1101 از ارتباطات یکپارچه بین دستگاه ها پشتیبانی می کند ، سیستم های هوشمند را قادر می سازد تا معیارهای زیست محیطی را تحت نظر داشته و مصرف انرژی را بهینه کند.این یک مؤلفه اصلی در ایجاد محیط های کارآمدتر و سازگار تر زندگی و کار است.

فرآیندهای صنعتی

CC1101 ارتباطات بی سیم قابل اعتماد را در تنظیمات صنعتی چالش برانگیز تسهیل می کند و امکان نظارت از راه دور و کنترل ماشین آلات را فراهم می کند.این باعث بهبود ایمنی می شود ، خرابی را کاهش می دهد و باعث افزایش کارایی عملیاتی می شود ، به خصوص در مواردی که راه حل های سیمی غیر عملی هستند.

فن آوری های نوظهور و IoT

انعطاف پذیری CC1101 آن را به عنوان کاندیدای قدرتمندی برای برنامه های اینترنتی اشیاء (IoT) ، پشتیبانی از شبکه های کم قدرت و گسترده می کند.همانطور که IoT گسترش می یابد ، CC1101 در ایجاد دستگاه های هوشمند و کارآمد با انرژی که یکپارچه در سیستم های بهم پیوسته ارتباط برقرار می کنند ، عالی است.
