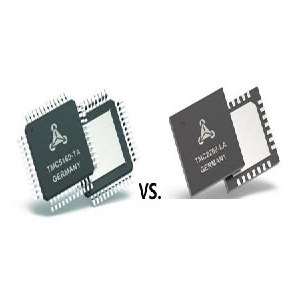

تجزیه تفاوت ها: رانندگان پله TMC5160 در مقابل TMC2209

TMC2209 به منظور ارائه عملکرد فوق العاده سیلی برای موتورهای پله دو فاز طراحی شده است.این IC درایور موتور برای برنامه هایی انتخاب شده است که باید سر و صدای عملیاتی به حداقل برسد.در همین حال ، TMC5160 یک نیروگاه در بین کنترل کننده های موتور پله ای و IC های درایور است که دارای رابط های ارتباطی سریال پیشرفته است.این مقاله تضادهای بین TMC5160 و TMC2209 را نشان می دهد ، اکتشاف شامل بررسی کاملی از پیرامون آنها ، حساب های دقیق از ویژگی ها ، برنامه ها و ادغام یکپارچه آنها با سایر مؤلفه ها است.

کاتالوگ

نمای کلی TMC5160 و TMC2209

در TMC2209شناخته شده به دلیل عملکرد بسیار آرامش ، برای موتورهای پله ای دو فاز طراحی شده است.این سازگار با درایورهای قبلی مانند TMC2208 است و باعث ارتقاء بی دردسر می شود.ویژگی اصلی TMC2209 توانایی آن در سکوت است و آن را برای برنامه ها ایده آل می کند ، به حداقل رساندن نویز ، از جمله چاپگرهای سه بعدی و دستگاه های CNC دسک تاپ.در مقابل ، TMC5160 به عنوان یک کنترلر موتور پله ای قوی که به دلیل قابلیت های ارتباطی سریال خود شناخته شده است ، می درخشد.این ویژگی امکان کنترل حرکتی بسیار پیشرفته را فراهم می کند ، و از عملیات پیچیده تر و تنظیم دقیق تر پشتیبانی می کند.یکی از ویژگی های قابل توجه TMC5160 ژنراتور شیب دار همه کاره آن است که موقعیت یابی اتوماتیک را امکان پذیر می کند.این ادغام نیاز به کالیبراسیون دستی و تنظیمات خوب را به شدت کاهش می دهد و باعث افزایش راندمان گردش کار می شود.

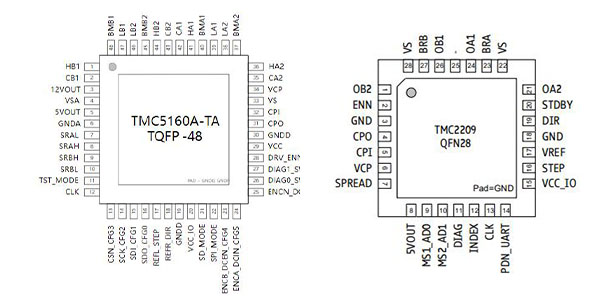

Pinout از TMC5160 و TMC2209

ویژگی های TMC5160 و TMC2209

ویژگی و مزایای TMC5160

TMC5160 برای موتورهای پله ای دو فاز با جریانهای سیم پیچ از 1A تا چند ده آمپر طراحی شده است و آن را برای بسیاری از مصارف سازگار می کند.ویژگی های کلیدی کنترل کننده حرکت با یک سطح شیب دار شش نقطه ای ، رابط مرحله/DIR با درون یابی میکرو مرحله و ولتاژ عملیاتی بین 8-60 ولت DC است.رابط های SPI و UART گزینه های اتصال انعطاف پذیر را ارائه می دهند.علاوه بر این ، رابط رمزگذار و ورودی های سوئیچ مرجع دوگانه دقت را بالا می برند.TMC5160 از وضوح 256 مرحله میکرو در هر مرحله کامل پشتیبانی می کند و از حرکت یکپارچه و کنترل دقیق اطمینان حاصل می کند.

فناوری StealthChop2 عملیات فوق العاده ای را تسهیل می کند.این ویژگی در محیط هایی که به حداقل رساندن سر و صدا عمیقاً روی کار ، بازی یا درمان تأثیر می گذارد ، ارزش دارد.علاوه بر این ، تکنیک های پیشرفته کنترل بار مانند DCSTEP ، StallGuard2 و CoolStep عملکرد را در شرایط نوسان به حداکثر می رسانند.گنجاندن ترمز منفعل ، یک سیستم حفاظت جامع و بسته بندی جمع و جور (TQFP48 یا QFN) طراحی قوی و سازگار آن را بیشتر می کند.این ویژگی ها TMC5160 را برای طیف گسترده ای از برنامه های دقیق محور ، از اتوماسیون صنعتی گرفته تا چاپ سه بعدی با کارایی بالا مناسب می کند.

ویژگی و مزایای TMC2209

TMC2209 به موتورهای پله دو فاز با جریان اوج حداکثر 2.8a (2A RMS) سوق می دهد.این در مقایسه با TMC5160 متناسب با برنامه های کمتر خواستار است.علیرغم ظرفیت جریان پایین تر ، ویژگی های قابل توجه شامل رابط مرحله/DIR با میکرو گام های قابل تنظیم (8 ، 16 ، 32 یا 64) ، صافی از طریق درون یابی میکروپلر است که 256 مرحله میکرو مرحله و فناوری StealthChop2 را برای عملکرد خاموش تضمین می کند.

در محدوده ولتاژ 4.75-29V DC عمل می کند.مقاومتهای داخلی با از بین بردن ضرورت اجزای اضافی ، طراحی را ساده می کنند.ترمز منفعل و آزاد شدن توسط ویژگی های آماده به کار صرفه جویی در مصرف انرژی که در پیگیری مصرف کلی انرژی استفاده می شود ، تکمیل می شود.IC همچنین دارای حفاظت و تشخیص گسترده ای است و از قابلیت اطمینان و دوام اطمینان حاصل می کند.فرم جمع و جور آن ، شامل یک گلوله گرمای بزرگ ، مدیریت حرارتی مؤثر را فراهم می کند و آن را برای برنامه های دارای فضای محدود و از نظر حرارتی مناسب می کند.

داده های تجربی حاصل از چاپگرهای 3D دسک تاپ تأکید بر مهارت TMC2209 در کاهش مصرف انرژی در حالی که عملکرد را حفظ می کند.این نشان از توانایی آن برای محیط های اداری در خانه و کوچکتر است ، جایی که راندمان انرژی به طور فزاینده ای مقدم است.چشم انداز جالب این است که سیستم هایی با درایورهای TMC2209 به طور مداوم نه تنها از سر و صدای عملیاتی کم می شوند بلکه به دلیل کاهش فشار حرارتی ، طول عمر را نیز بهبود می بخشند ، و آینه تعادل بین عملکرد و پایداری را نشان می دهند.

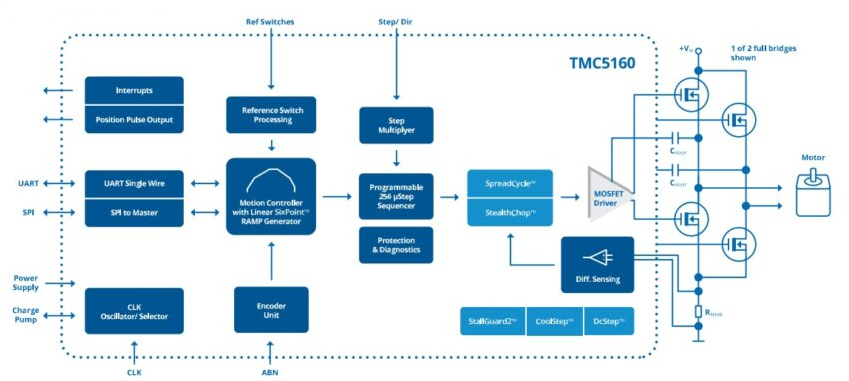

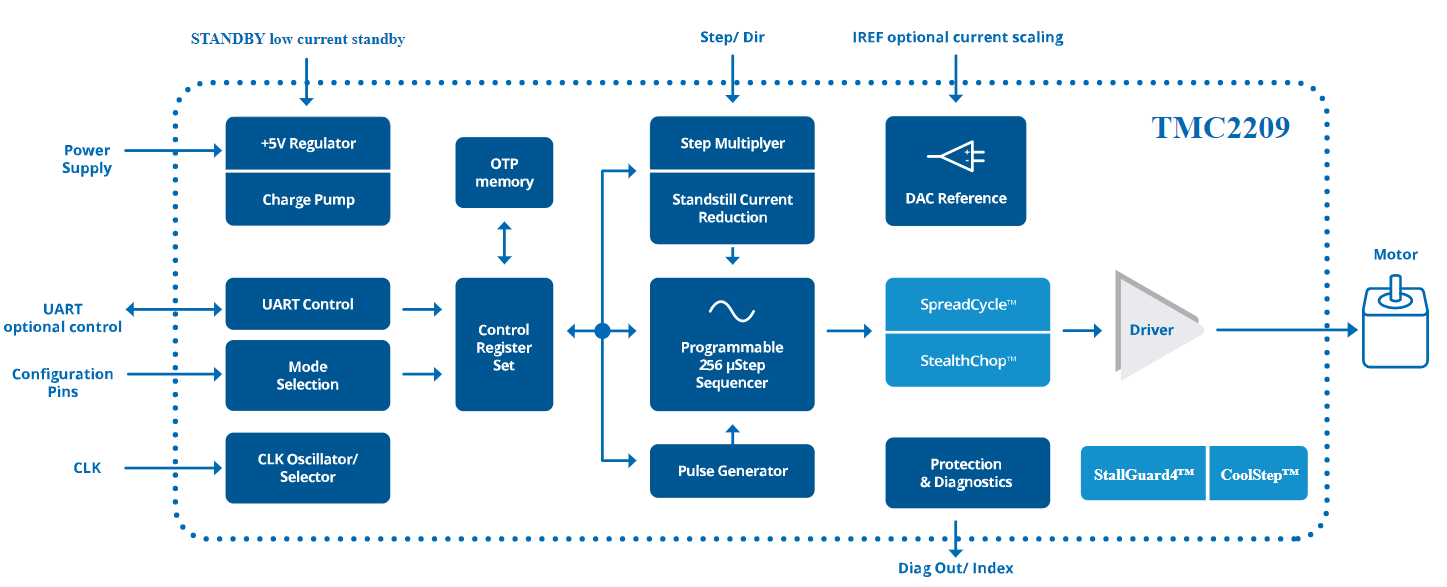

نمودار بلوک TMC5160 و TMC2209

TMC5160 در ارائه راه حل های کنترل حرکت جامع با مراحل درایور MOSFET خارجی قوی و مقررات فعلی سطح بالا ، برتری دارد.چنین ویژگی هایی باعث می شود تا طیف گسترده ای از برنامه ها ، از سیستم های باتری گرفته تا راه حل های تعبیه شده با جریان بالا ، مناسب باشد.TMC5160 با تفسیر موقعیت های هدف ، حرکت حرکتی را خودکار می کند و مجموعه ای از ویژگی های پیشرفته را شامل می شود که عملکرد موتور کارآمد ، دقیق و آرام را تضمین می کند.در مقایسه ، TMC2209 در سناریوهایی که نیاز به جریان حداکثر 2A موتور در هر سیم پیچ دارند ، قابل توجه است.از SpreadCycle و StealthChop2 برای بهینه سازی عملکرد حرکتی ، کاهش نویز موتور و به حداقل رساندن اتلاف توان آماده به کار استفاده می کند.این کارآیی منجر به چرخه طراحی کوتاه تر و جدول زمانی توسعه محصولات رقابتی تر می شود.

استفاده از TMC5160 و TMC2209

برنامه TMC5160

در روباتیک ، جایی که قابلیت های با کارایی بالا ستون فقرات را برای حرکات پیچیده و هماهنگ ارائه می دهد ، TMC5160 برای کارهای خودکار بسیار عالی است.کنترل دقیق آن را تضمین می کند که روباتیک یکپارچه کار می کند.درایوهای صنعتی از TMC5160 بسیار بهره مند می شوند زیرا کنترل موتور را با حداقل نویز و قابلیت اطمینان استثنایی ، افزایش راندمان و بهره وری عملیاتی برای ماشین های نساجی و خیاطی ، مدیریت می کند ، TMC5160 دقت بی نظیری را ارائه می دهد و از خروجی های مداوم و بدون نقص اطمینان می دهد.این قوام کیفیت و سرعت محصول را بالا می برد ، که در صنعت نساجی بسیار رقابتی خوب است.دستگاه های بسته بندی برای حفظ یکپارچگی کالاهای بسته بندی شده نیاز به کنترل حرکت صاف دارند.TMC5160 این صافی را فراهم می کند و از کیفیت محصول در طول بسته بندی محافظت می کند.

در سیستم های اتوماسیون آزمایشگاه ، کنترل دقیق موتور TMC5160 نتایج دقیق و قابل تکرار را تضمین می کند ، که برای قابلیت اطمینان تحقیق مهم هستند.چاپگرهای سه بعدی با سرعت بالا ، وابسته به سرعت و دقت برای ایجاد نمونه های اولیه دقیق و محصولات نهایی به سرعت ، TMC5160 را یک جزء ارزشمند می دانید.دقیق ارائه شده از اثربخشی این دستگاه های پیشرفته پشتیبانی می کند.سیستم های انتقال مایع در هر دو آزمایشگاه و صنعتی از TMC5160 برای کنترل دقیق مایعات استفاده می کنند.زمینه هایی مانند داروسازی و تجزیه و تحلیل بیوشیمیایی چنین برنامه های با دقت بالا را طلب می کنند.

دستگاه های پزشکی از عملکرد قابل اعتماد TMC5160 و تداخل الکترومغناطیسی کم برای ایمنی بیمار و اثربخشی دستگاه بهره مند می شوند.دستگاه های اتوماسیون Office عملکرد خود را به دلیل عملکرد آرام و کنترل دقیق TMC5160 مشاهده می کنند و فضای کاری راحت تری ایجاد می کنند.سیستم های دوربین مدار بسته ، دستگاههای خودپرداز و پمپ ها و دریچه ها همه از TMC5160 استفاده می کنند و در نتیجه وضوح نظارتی ، قابلیت اطمینان معاملات مالی و مدیریت کارآمد سیال را بهبود می بخشد.هر یک از این برنامه ها ابزار گسترده TMC5160 را نشان می دهد.

برنامه TMC2209

TMC2209 برای ادغام یکپارچه و افزایش بهره وری ساخته شده است و آن را به یک انتخاب ایده آل برای ارتقاء سیستم و طرح های جدید در زمینه های مختلف تبدیل می کند.در چاپگرهای سه بعدی ، مصرف کم مصرف و عملکرد آرام آن با کاهش هزینه های عملیاتی و به حداقل رساندن آلودگی صوتی تغییر می یابد.دستگاه های اتوماسیون دفتر و خانه از اجرای و قابلیت اطمینان مستقیم TMC2209 بهره مند می شوند و به سهولت و عملکرد فعالیتهای روزانه می افزایند.ماشینهای نساجی با استفاده از TMC2209 به راندمان عملیاتی بیشتری دست می یابند و با مشکلات نگهداری کمتری روبرو می شوند و منجر به کیفیت مداوم محصول می شوند.

سیستم های دوربین مدار بسته از عملیات آرام TMC2209 بهره می برند ، که در تنظیماتی استفاده می شود که نویز پس زمینه می تواند در وضوح صوتی تداخل داشته باشد.دستگاههای خودپرداز از TMC2209 برای اطمینان از عملکرد صاف و قابل اعتماد استفاده می کنند ، که برای معاملات مالی ایمن و کارآمد بسیار عالی است.سیستم های HVAC از کیفیت و راحتی هوای داخل خانه استفاده می کنند ، از کنترل موتور کارآمد و ساکت TMC2209 استفاده می کنند و باعث افزایش راحتی محیط زیست می شوند.تجهیزات باتری به لطف مصرف کم انرژی TMC2209 ، افزایش کاربردی و پایداری دستگاه های قابل حمل ، پیشرفت در طول عمر و کارآیی را مشاهده می کند.

مدار کاربردی TMC5160 و TMC2209

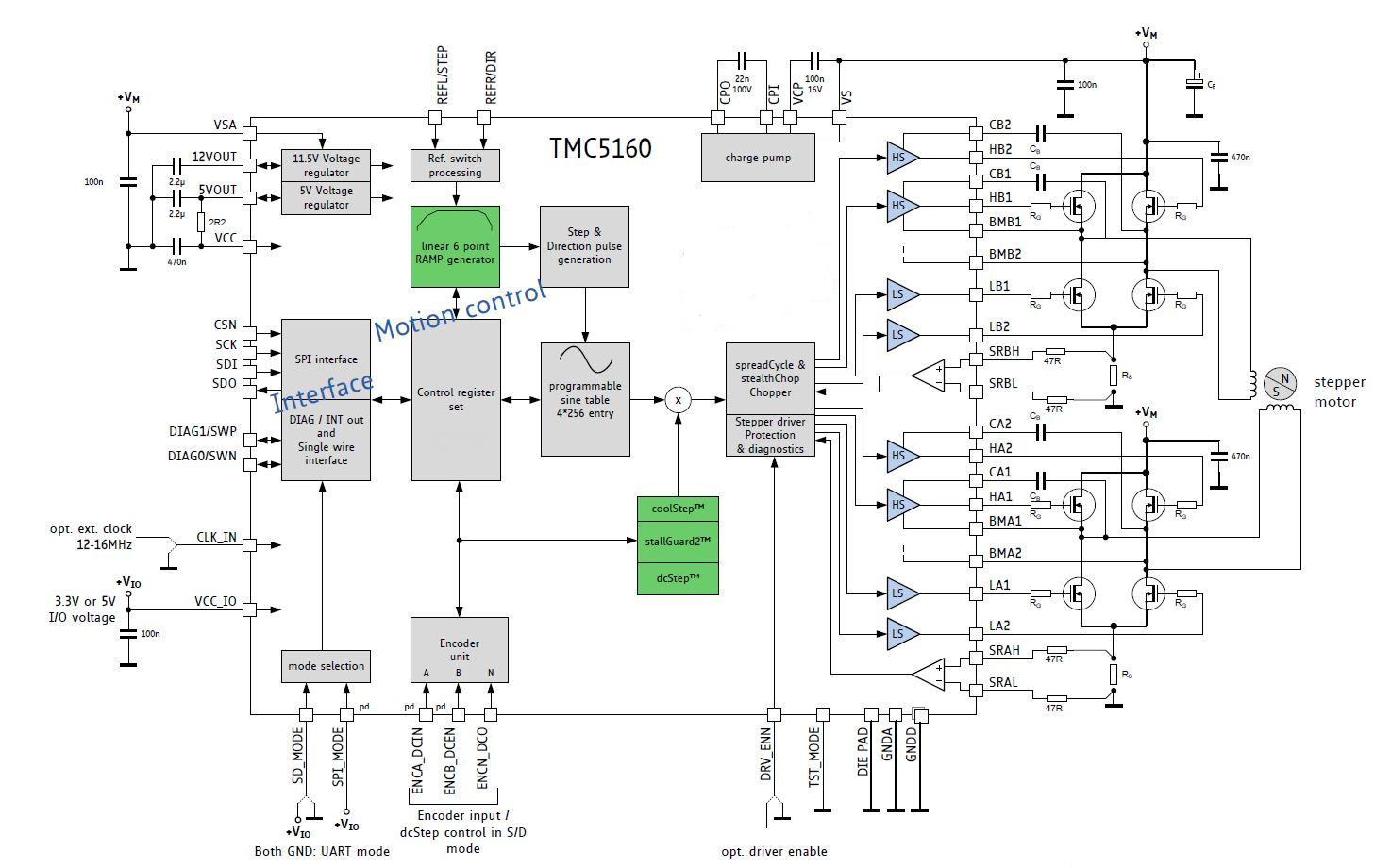

مدار برنامه TMC5160

TMC5160 منطق کنترل موتور را ادغام می کند و ضرورت درگیری نرم افزار خارجی را از بین می برد.این طراحی متکی به خود دارای یک ژنراتور شیب دار شش امتیازی است و باعث افزایش عملکرد حرکتی می شود.ویژگی هایی مانند StealthChop ، DCSTEP ، CoolStep و StallGuard2 کنترل حرکتی همه کاره و کارآمد را در اختیار شما قرار می دهد.TMC5160 از ولتاژهای بالاتر و جریان های حرکتی پشتیبانی می کند ، از پیشینیان بهتر از خانواده های TMC2100 ، TMC2130 و TMC5130.این تحولات باعث می شود TMC5160 برای برنامه های کاربردی مناسب باشد ، جایی که به کنترل دقیق و سازگاری نیاز است.صنایع مانند روباتیک و دستگاه های CNC به ویژه از این قابلیت ها بهره مند می شوند.فن آوری StealthChop عملکرد بدون سر و صدا را در تنظیماتی که عملکرد زمزمه-Quiet یک ضرورت است ، تضمین می کند.استفاده عملی نشان می دهد که یکپارچه سازی StallGuard2 می تواند با اطمینان از اضافه بار مکانیکی ، جلوگیری از آسیب و گسترش طول عمر حرکتی پیش بینی کند.

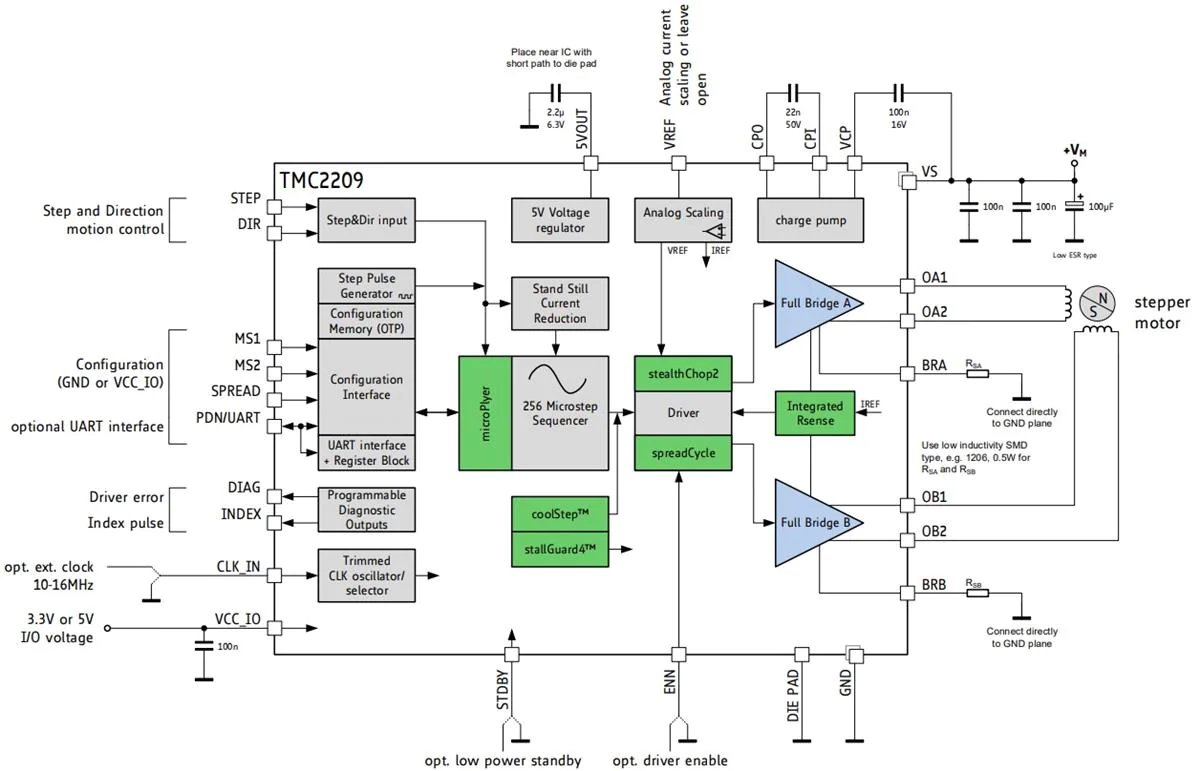

مدار برنامه TMC2209

TMC2209 ، با پین های کنترل محدود خود ، سادگی و کارآیی را در اولویت قرار می دهد.علیرغم طراحی ساده خود ، وضوح میکرو مرحله ای قابل تنظیم (8 ، 16 ، 32 یا 64) را برای پاسخگویی به خواسته های مختلف دقیق ارائه می دهد.TMC2209 با توجه به دقت بالا ، بهره وری انرژی ، قابلیت اطمینان و عملکرد صاف شناخته شده است ، ویژگی بارز محصولات سه گانه است.در اینجا ، مدیریت انرژی کارآمد و اتلاف گرمای پایین ، TMC2209 را برای کاربردهایی که در آن به حفاظت از انرژی و قابلیت اطمینان نیاز است ایده آل می کند.به عنوان مثال ، برنامه های چاپ سه بعدی از کاهش ارتعاشات و نویز ، افزایش کیفیت چاپ بهره می برند.برخی دیگر می دانند که راندمان انرژی آن باعث افزایش طول عمر و ثبات دستگاه های آنها می شود.

پایان

TMC2209 از رابط UART استفاده می کند و کنترل پیشرفته ای را بر روی عملیات حرکتی ارائه می دهد.TMC5160 ، که از طریق SPI متصل است ، عملکردهای اضافی مشابه آنچه را که توسط TMC2209 ارائه شده است ، با استحکام اضافه شده ارتباطات SPI گسترش می دهد.هر دو سری TMC2209 و TMC5160 برای فناوری پیشرفته StealthChop2 خود شناخته شده اند ، که به دلیل ارائه عملکرد استثنایی در شتاب های بالاتر شناخته شده اند.این حالت در برنامه هایی که نیاز به عملکرد خاموش و کنترل موتور صاف دارند ، بسیار ارزشمند است.

سوالات متداول [سؤالات متداول]

1. TMC2209 چیست؟

TMC2209 یک مدار یکپارچه درایور فوق العاده درایور موتور (IC) است که در به حداقل رساندن نویز و لرزش در موتورهای استپر تخصص دارد.راندمان بالا آن را برای محیط هایی که خواستار عملکرد آرام و صاف هستند ، مانند چاپگرهای سه بعدی و ماشین آلات با دقت بالا ، ایده آل می کند.

2. TMC5160 چیست؟

TMC5160 یک کنترل کننده موتور پله ای با قدرت بالا است که برای ارائه قابلیت های پیشرفته کنترل موتور شناخته شده است.این می تواند جریانهای بالا را مدیریت کند و مجهز به چندین کارکرد کنترل موتور باشد.این امر باعث می شود تا راه حل برای برنامه های صنعتی و روباتیک که نیاز به عملکرد قوی دارند ، راه حل شود.

3. کاملاً در TMC5160 چیست؟

TMC5160 شامل کلیه اجزای کنترل موتور استپ و منطق است که یک طراحی سیستم ساده را ارائه می دهد.این دستگاه دارای کنترل جریان یکپارچه ، قابلیت کنترل حرکت حرکت و انواع عملکردهای تشخیصی است که همه در یک تراشه واحد تلفیق می شوند.

4. پیشرفت های منحصر به فرد TMC5160 توسط چه مواردی فعال است؟

پیشرفت های منحصر به فرد TMC5160 ناشی از ادغام سیستم روی تراشه (SOC) آن است که عملکردهای مختلفی را در یک تراشه واحد ترکیب می کند.این ادغام باعث افزایش عملکرد می شود و تشخیص پیشرفته ، مدیریت قدرت کارآمد و بهبود دقت کنترل حرکت را امکان پذیر می کند.

5. مهمترین تنظیم در TMC2209 چیست؟

تأثیرگذارترین تنظیم در TMC2209 وضوح میکرو مرحله است.تنظیم این تنظیم بر صافی موتور و صحت حرکات تأثیر می گذارد.تنظیم دقیق این پارامتر امکان کنترل دقیق موقعیت و سرعت موتور را برای برنامه هایی که در آن جزئیات زیاد و حداقل سر و صدای مورد نظر قرار دارند ، امکان پذیر است.

6. چگونه SilentStepsticks را خنک کنیم؟

TMC2209: یک سینک حرارتی کوچک را به قسمت بالای PCB برای جریان ها تا 1A RMS وصل کنید.برای جریان های بالاتر ، از یک فن خنک کننده برای تحمل بار حرارتی اضافی استفاده کنید و نیازهای دنیای واقعی را برای عملکرد پایدار برطرف کنید.

TMC5160: از گردش خون کافی در اطراف دستگاه برای جریان های تا 2A RMS اطمینان حاصل کنید.هنگام برخورد با جریانهای بیش از 2A RMS ، و هنگام خنک کردن MOSFET های خارجی و مقاومت های شنت ، یک فن خنک کننده ضروری می شود.این مطابق با شیوه های استاندارد در الکترونیک با قدرت بالا برای حفظ قابلیت اطمینان و طول عمر تحت تقاضای عملیاتی سنگین است.
