راهنمای شتاب سنج: نحوه کار، انواع، مشخصات و موارد استفاده

شتاب سنج یک حسگر کوچک است که به شما کمک می کند حرکت، ارتعاش، شیب و اثر گرانش را اندازه گیری کنید.در این مقاله، شتاب‌سنج چیست، چگونه با استفاده از عناصر حسگر داخلی، شتاب را تشخیص می‌دهد و مشخصات کلیدی که عملکرد آن را مشخص می‌کند، آشنا می‌شوید.همچنین انواع مختلف شتاب‌سنج‌ها را بر اساس فناوری سنجش، محورهای اندازه‌گیری و سیگنال‌های خروجی بررسی خواهید کرد.کاربردهای رایج و مقایسه واضح با سایر سنسورهای حرکت نیز پوشش داده شده است.

کاتالوگ

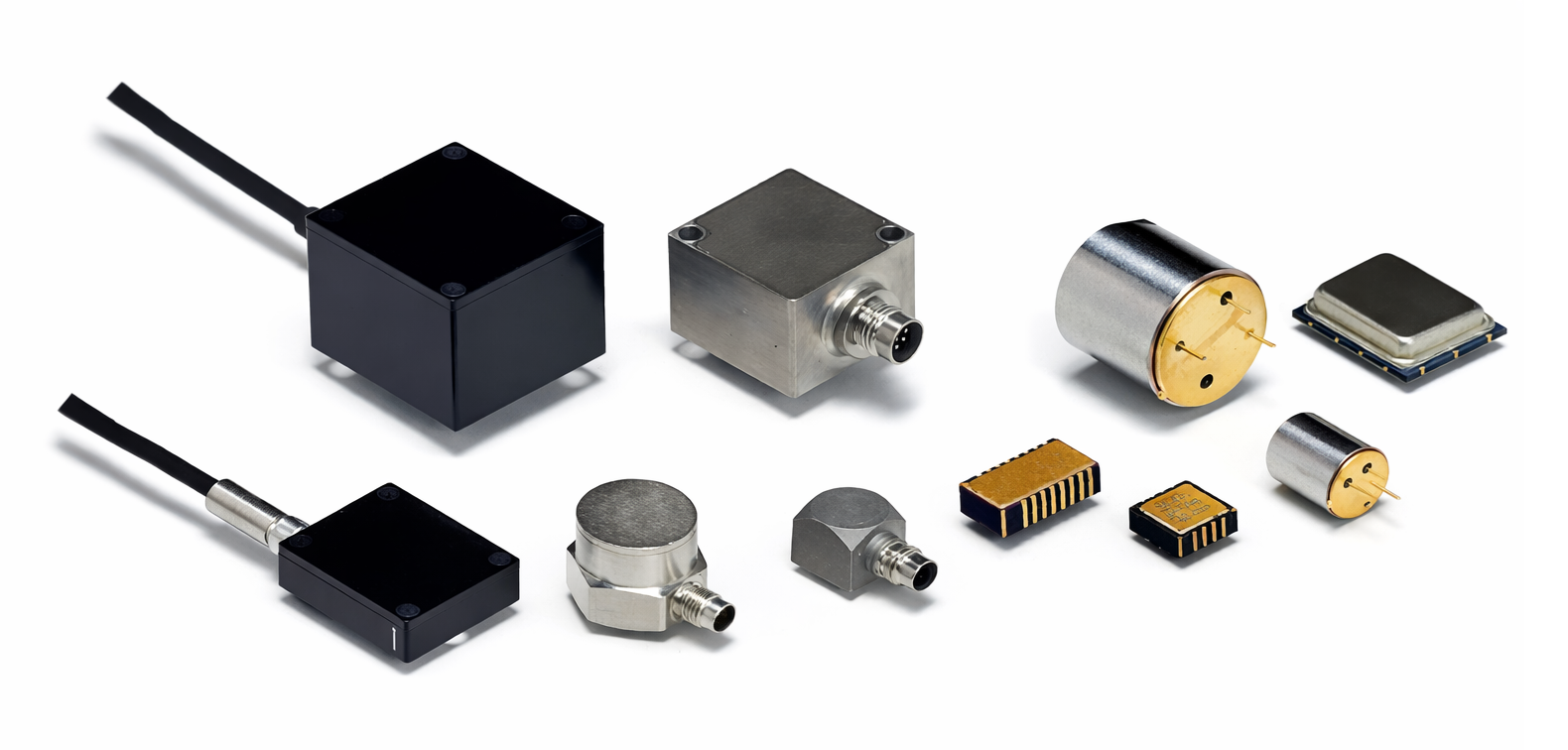

شکل 1. شتاب سنج ها

شتاب سنج چیست؟

شتاب سنج یک حسگر الکترونیکی فشرده است که برای تشخیص تغییرات در حرکت و جهت گیری با سنجش نیروهای شتاب طراحی شده است.هم به نیروهای ثابت و هم در حال تغییری که روی یک جسم وارد می شود، از جمله حرکت و اثرات گرانشی پاسخ می دهد.شتاب‌سنج‌ها در اشکال مختلف فیزیکی ساخته می‌شوند، از دستگاه‌های مینیاتوری در سطح تراشه گرفته تا محفظه‌های صنعتی ناهموار.خروجی آنها داده های قابل اندازه گیری را ارائه می دهد که می تواند توسط مدارهای الکترونیکی یا سیستم های دیجیتال تفسیر شود.

اصل کار یک شتاب سنج

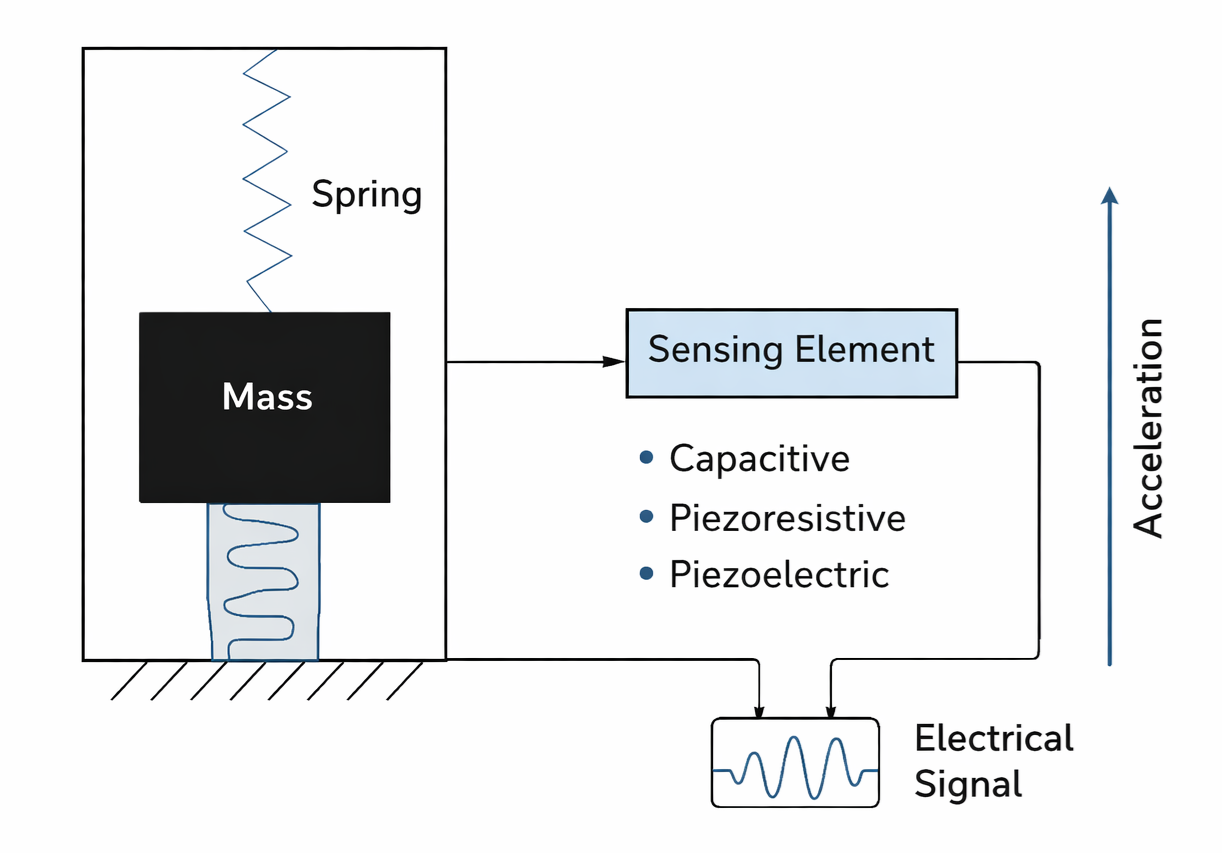

شکل 2. اصل کار یک شتاب سنج

یک شتاب سنج با حس کردن حرکت یک جرم ثابت زمانی که دستگاه شتاب را تجربه می کند کار می کند.در شرایط ثابت، جرم اثبات در موقعیت تعادل خود باقی می ماند.هنگامی که شتاب اعمال می شود، اینرسی جرم اثبات باعث می شود که نسبت به قاب حسگر حرکت کند.شکل 2 این اصل عملیاتی را نشان می دهد.با اعمال شتاب بر روی سنسور، جرم معلق در برابر نیروی بازگرداننده فنر منحرف می شود.مقدار جابجایی مستقیماً با بزرگی و جهت شتاب اعمال شده مرتبط است.

این جابجایی مکانیکی توسط عنصر حسگر شناسایی می شود که حرکت جرم اثبات را به یک تغییر الکتریکی قابل اندازه گیری تبدیل می کند.بسته به روش سنجش، این تغییر ممکن است به صورت تغییر در ظرفیت، مقاومت یا بار تولید شده ظاهر شود.مدار حسگر این تغییر را پردازش می کند و سیگنال الکتریکی متناسب با شتاب اعمال شده تولید می کند.

مشخصات شتاب سنج ها

مشخصات	توضیحات
اندازه گیری محدوده	محدوده های رایج ± 2 گرم، 4 ± گرم، 8 ± گرم، 16 ± گرم و تا 200 ± گرم هستند.
حساسیت	معمولی حساسیت 1 میلی ولت در گرم تا 1000 میلی ولت در گرم است
قطعنامه	قطعنامه بسته به نوع ADC از 8 بیت تا 24 بیت متغیر است
نوع خروجی	موجود به عنوان ولتاژ آنالوگ یا دیجیتال I2C و SPI
محور اندازه گیری	تک محور، دو محوری یا سه محوری سنجش
پهنای باند	فرکانس پهنای باند از 10 هرتز تا 5000 هرتز است
فرکانس پاسخ	پاسخ صاف در محدوده پهنای باند نامی
تراکم نویز	نویز معمولی چگالی 20 میکروگرم در هر هرتز تا 300 میکروگرم در هر هرتز است.
آفست صفر گرم	خطای افست معمولاً 20 ± تا 100 ± میلی گرم است
خطی بودن	خطی بودن خطا کمتر از ± 0.5 درصد مقیاس کامل است
محور متقاطع حساسیت	محور متقاطع حساسیت زیر 2 درصد است
عملیاتی ولتاژ	عرضه کنید محدوده ولتاژ از 1.8 ولت تا 5.5 ولت
فعلی مصرف	قدرت کم مدل‌ها 1 µA تا 500 µA مصرف می‌کنند
عملیاتی دما	استاندارد محدوده 40- تا 85+ درجه سانتی گراد است
شوک بقا	شوک دامنه تحمل از 2000 گرم تا 10000 گرم است
داده های خروجی امتیاز دهید	نرخ داده از 1 هرتز تا 10 کیلوهرتز متغیر است
رابط پروتکل	انواع دیجیتال پشتیبانی از I2C، SPI، یا UART
نوع بسته	مشترک بسته ها شامل LGA، QFN، و DIP هستند
اندازه	معمولی اندازه سنسور 2 میلی متر × 2 میلی متر تا 5 میلی متر × 5 میلی متر است
کالیبراسیون	کارخانه برای حساسیت و افست کالیبره شده است
نوع نصب	نصب سطحی یا از طریق نصب سوراخ
دقت	به طور کلی دقت معمولاً 1± تا 5± درصد است
رانش	دما رانش کمتر از 0.01 گرم در درجه سانتیگراد است
زمان پاسخگویی	زمان پاسخگویی زیر 1 میلی ثانیه است
EMI مقاومت	طراحی شده برای مقاومت در برابر نویزهای الکترومغناطیسی صنعتی

انواع شتاب سنج بر اساس فناوری سنجش

شتاب سنج های خازنی

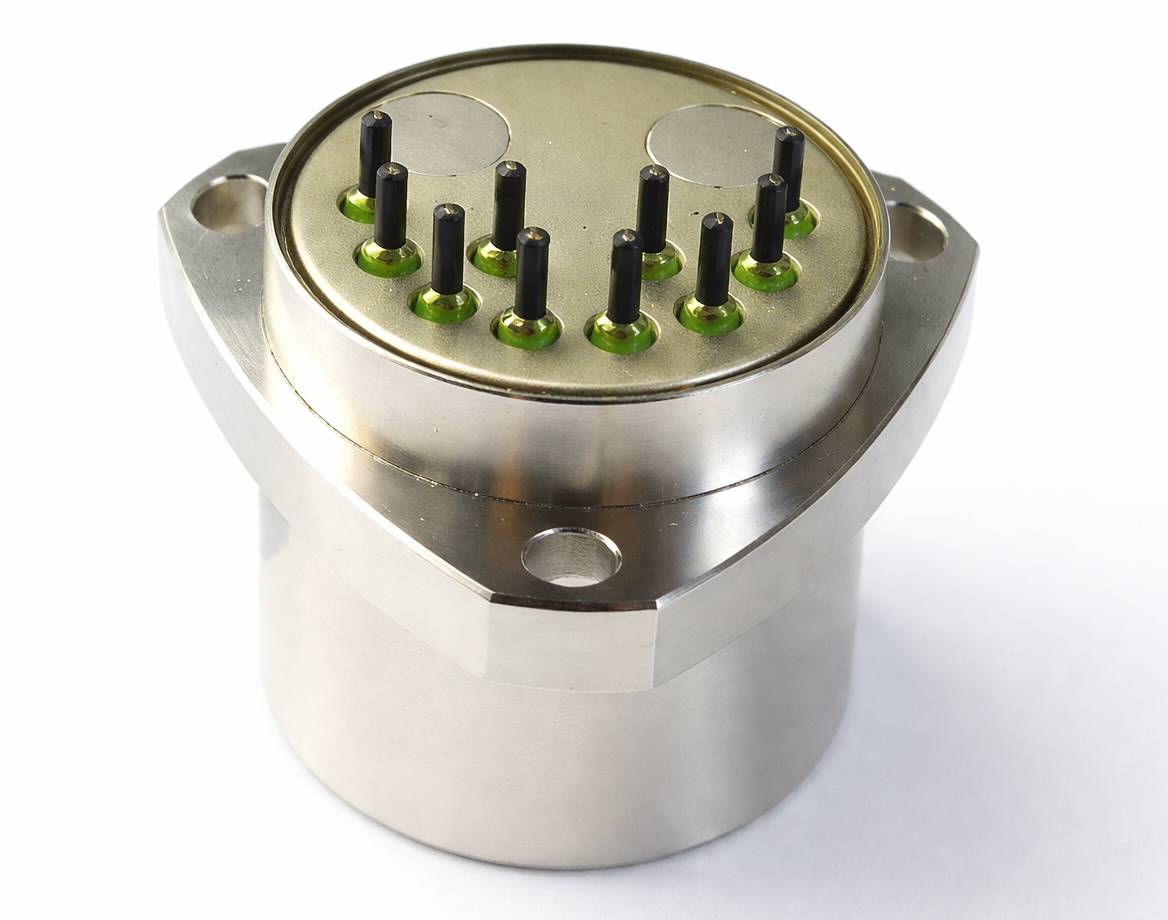

شکل 3. شتاب سنج خازنی

شتاب‌سنج‌های خازنی به تغییرات در خازن ناشی از حرکت یک جرم مقاوم در مقیاس میکرو در ساختار حسگر متکی هستند.طراحی آنها امکان تشخیص دقیق تغییرات شتاب کوچک با تکرارپذیری عالی را فراهم می کند.این شتاب سنج ها برای اندازه گیری های فرکانس پایین و استاتیک مانند شیب و جهت گیری مناسب هستند.اندازه جمع و جور و مصرف انرژی کم آنها را برای سیستم های الکترونیکی جاسازی شده و قابل حمل ایده آل می کند.

شتاب سنج های پیزوالکتریک

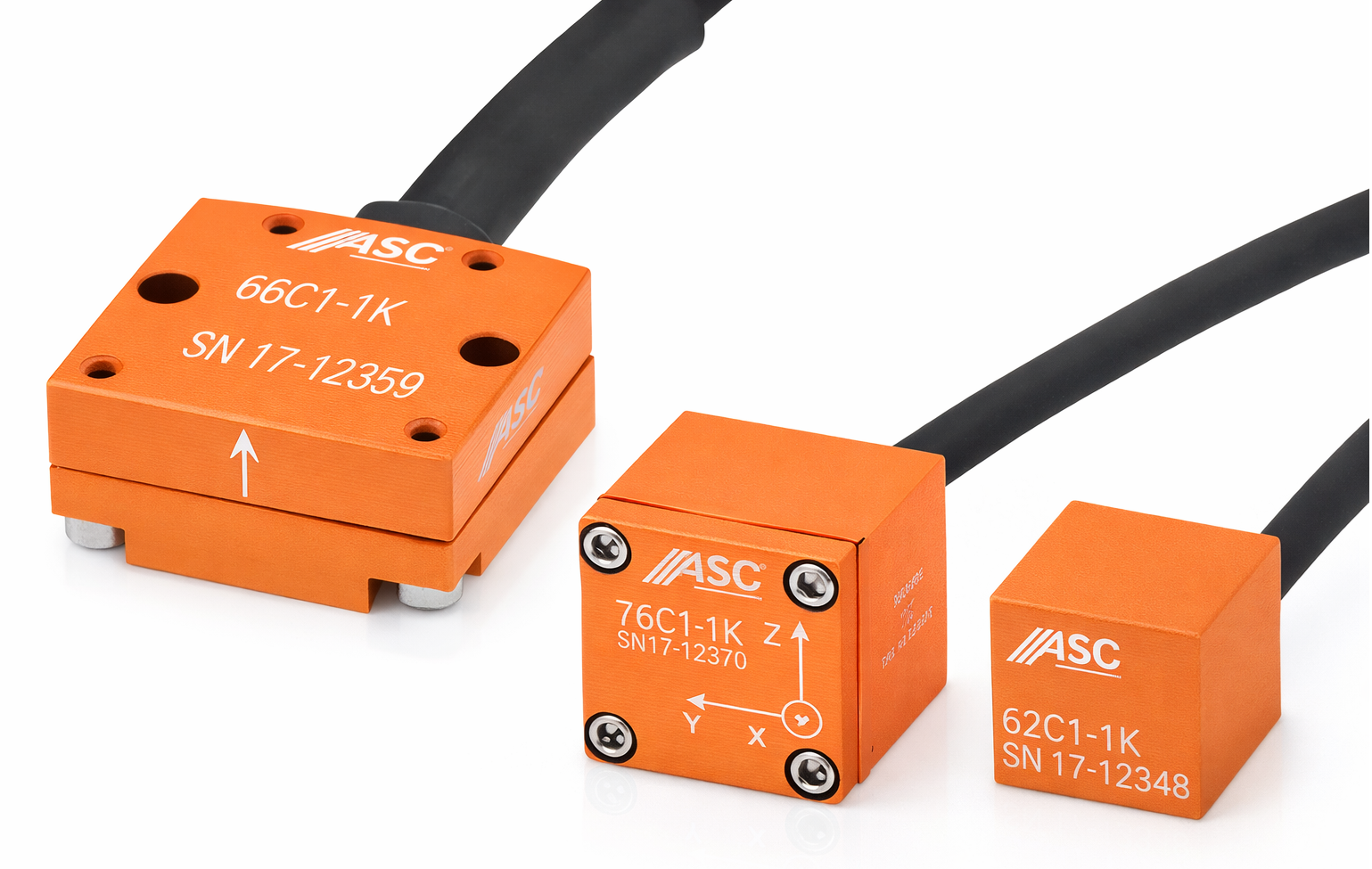

شکل 4. شتاب سنج پیزوالکتریک

شتاب‌سنج‌های پیزوالکتریک هنگامی که تحت فشار مکانیکی ناشی از شتاب قرار می‌گیرند، سیگنال الکتریکی تولید می‌کنند.آنها به ویژه در گرفتن حرکت سریع و ارتعاشات فرکانس بالا با حداقل اعوجاج سیگنال موثر هستند.با توجه به اصل عملکردی که دارند، به شتاب ثابت یا بسیار کم تغییر پاسخ نمی دهند.این سنسورها به طور گسترده در محیط هایی که تجزیه و تحلیل ارتعاش و پاسخ دینامیکی مهم است استفاده می شود.

شتاب سنج های پیزورزیستیو

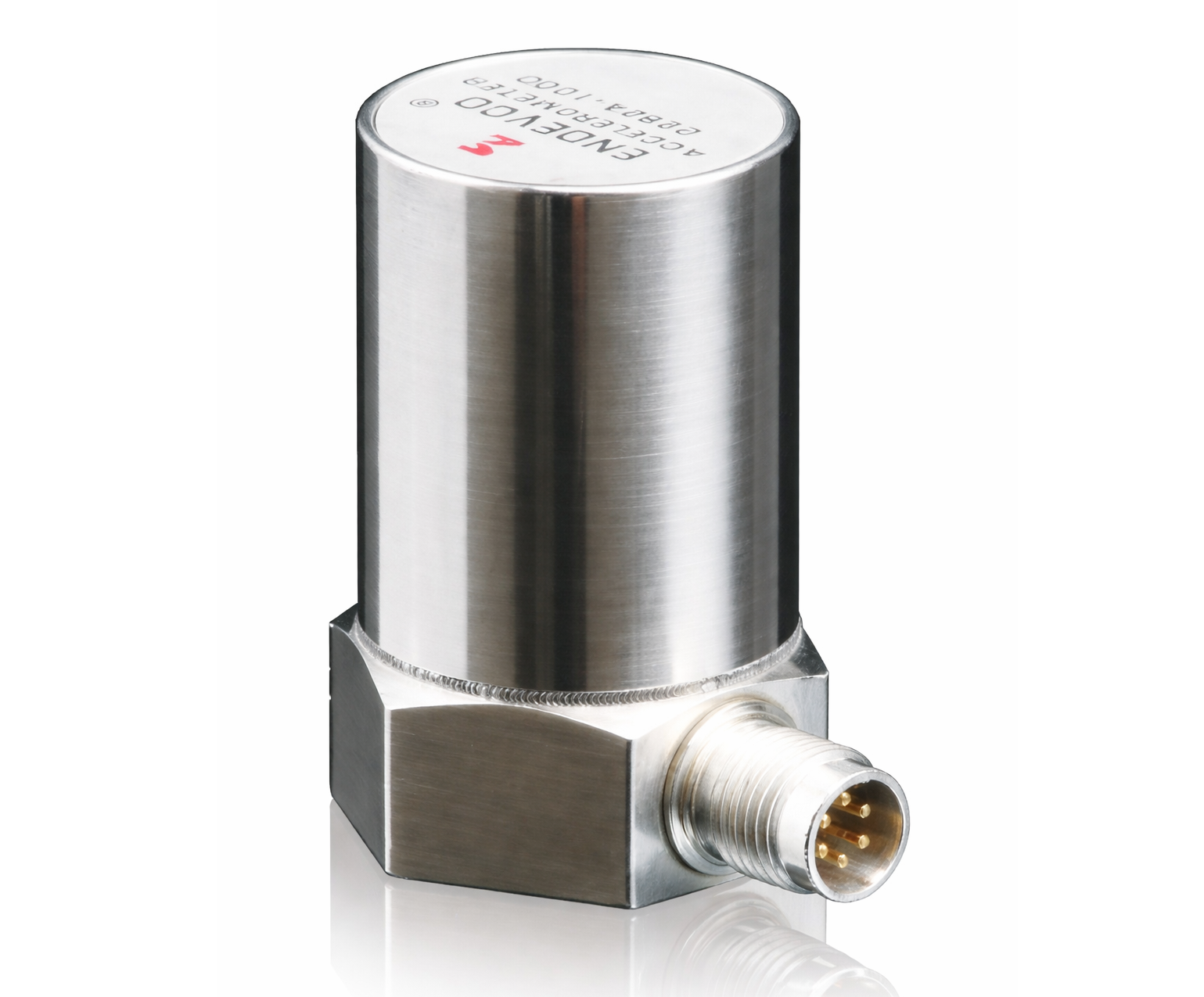

شکل 5. شتاب سنج پیزورزیستیو

شتاب سنج های پیزورزیستیو شتاب را با نظارت بر تغییرات مقاومت در عناصر حسگر تحت فشار تشخیص می دهند.ساختار قوی آنها به آنها اجازه می دهد تا در برابر ضربه های مکانیکی قوی و شرایط عملیاتی سخت مقاومت کنند.برخلاف برخی از فناوری‌های دیگر، آن‌ها می‌توانند به طور قابل اعتماد در محدوده‌های وسیع دمایی کار کنند.این باعث می شود آنها برای برنامه های کاربردی که در آن دوام و مقاومت در برابر ضربه مورد نیاز است مناسب باشند.

انواع شتاب سنج بر اساس اندازه گیری محور

شتاب سنج های تک محوره

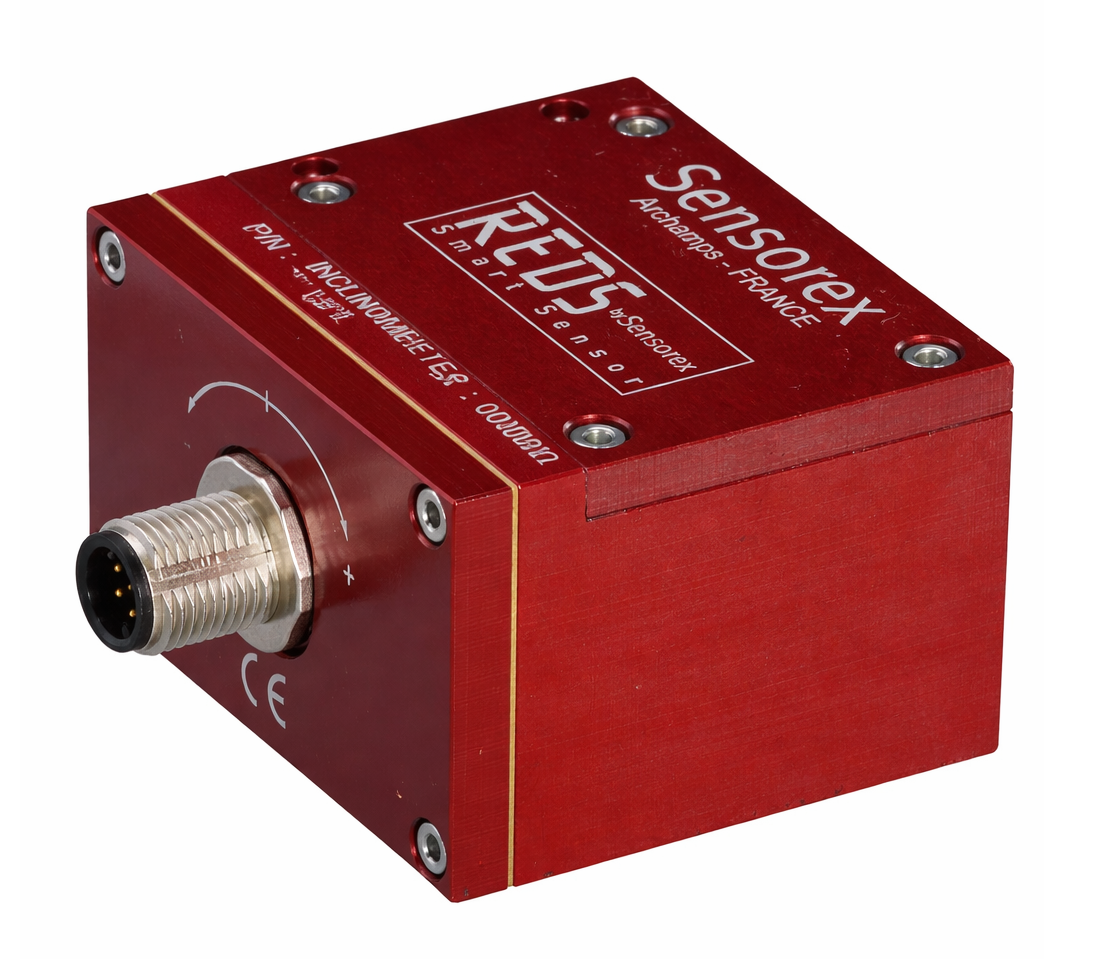

شکل 6. شتاب سنج تک محوره

شتاب سنج های تک محوری شتاب را در یک جهت ثابت اندازه گیری می کنند.آنها معمولاً در جایی استفاده می شوند که حرکت به یک جهت یا مسیر خطی شناخته شده محدود می شود.طراحی ساده آنها باعث می شود آنها مقرون به صرفه باشند و به راحتی یکپارچه شوند.این حسگرها اغلب برای کارهای نظارتی ساده با حداقل پیچیدگی جهت انتخاب می شوند.

شتاب سنج های دو محوره

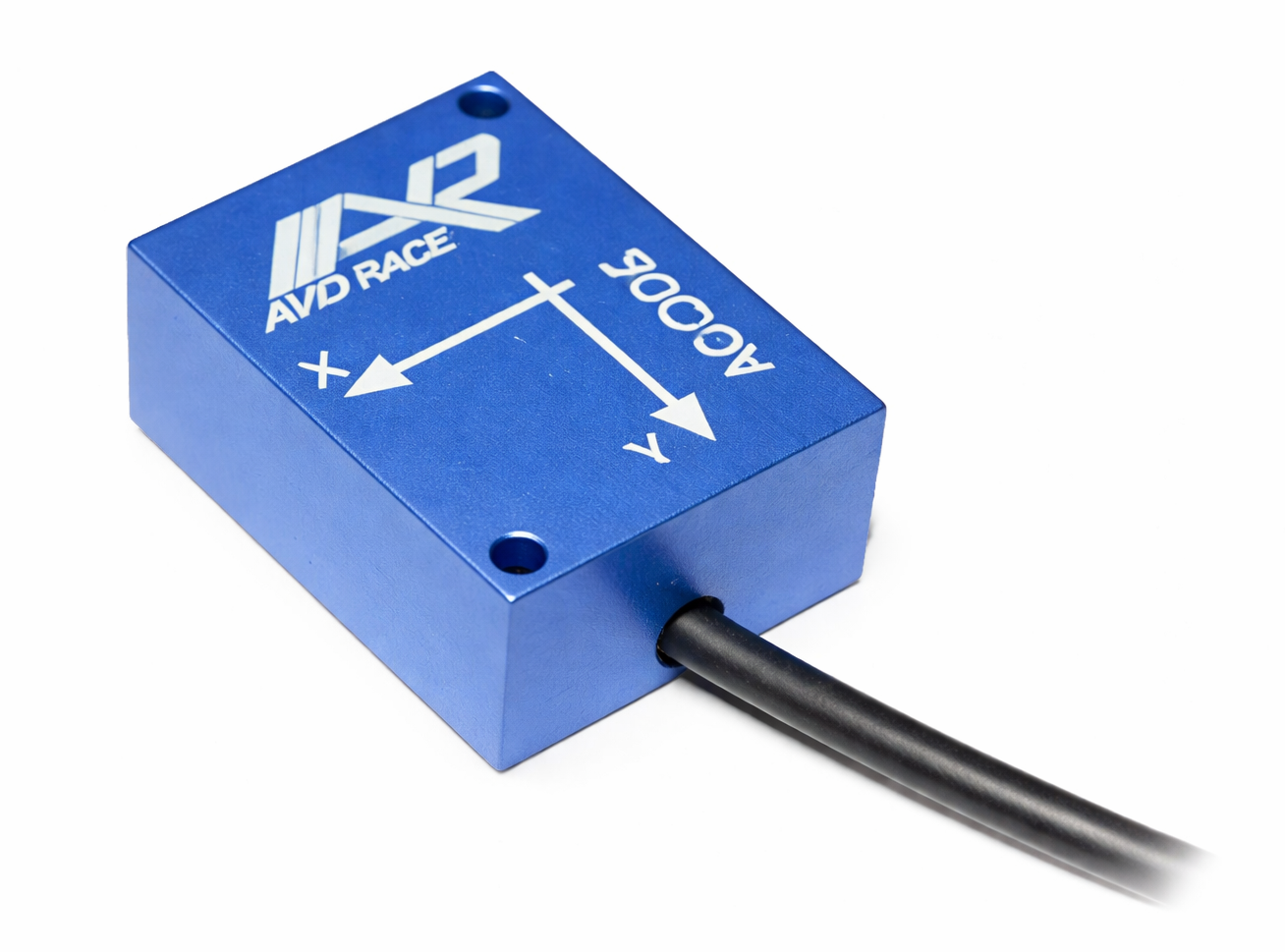

شکل 7. شتاب سنج دو محوره

شتاب سنج های دو محوره شتاب را در امتداد دو جهت عمود بر یک صفحه اندازه گیری می کنند.این قابلیت امکان تشخیص حرکات ترکیبی مانند حرکت شیب و مسطح را فراهم می کند.آنها اطلاعات فضایی بیشتری را نسبت به حسگرهای تک محوری ارائه می دهند در حالی که پردازش سیگنال نسبتاً ساده را حفظ می کنند.طرح های دو محوره معمولاً در مواردی استفاده می شوند که ردیابی حرکت دو بعدی کافی باشد.

شتاب سنج های سه محوری (3 محوری).

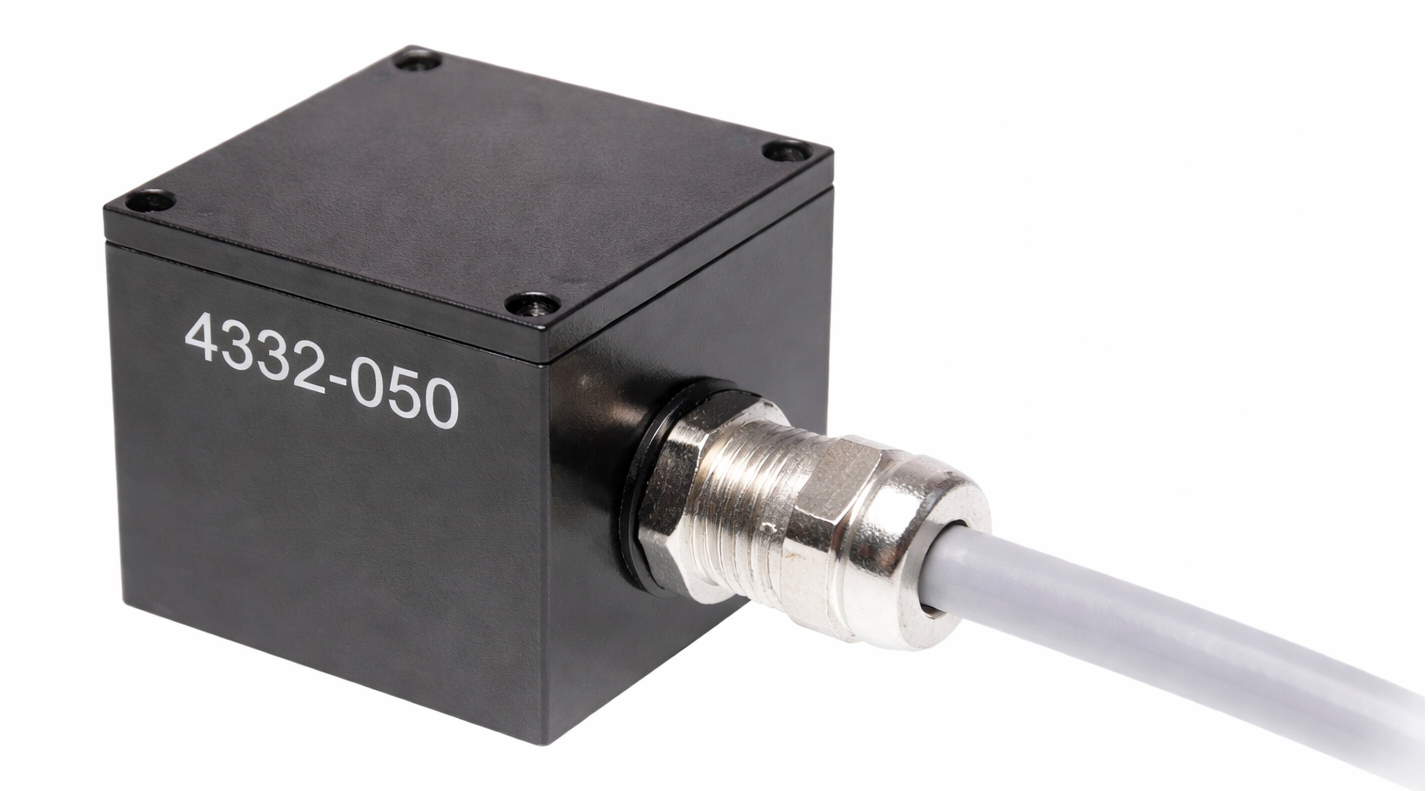

شکل 8. شتاب سنج سه محوری (3 محور).

شتاب سنج های سه محوری شتاب را به طور همزمان در امتداد سه محور متعامد اندازه گیری می کنند.این امکان تشخیص کامل حرکت فضایی را بدون توجه به جهت سنسور فراهم می کند.آنها طراحی سیستم را با حذف نیاز به چندین سنسور تک محور ساده می کنند.شتاب سنج های سه محوری در برنامه هایی استفاده می شود که نیاز به آگاهی کامل از حرکت و ردیابی جهت دارند.

انواع شتاب سنج بر اساس نوع خروجی

شتاب سنج های آنالوگ

شتاب سنج های آنالوگ یک سیگنال ولتاژ پیوسته تولید می کنند که مستقیماً با شتاب تغییر می کند.این خروجی امکان نظارت با حداقل پردازش داخلی را فراهم می کند.با این حال، کیفیت سیگنال می تواند تحت تأثیر نویز الکتریکی خارجی و طول کابل طولانی باشد.تهویه دقیق سیگنال اغلب در کاربردهای دقیق مورد نیاز است.

شتاب سنج های دیجیتال

شتاب سنج های دیجیتال داده های شتاب را در قالب دیجیتال با استفاده از پروتکل های ارتباطی استاندارد ارائه می دهند.این امر حساسیت به نویز را کاهش می دهد و انتقال داده ها را در فواصل طولانی تر ساده می کند.بسیاری از شتاب سنج های دیجیتال دارای ویژگی های فیلتر داخلی و کالیبراسیون هستند.خروجی ساختاریافته آنها آنها را برای ادغام مستقیم با سیستم های کنترل دیجیتال مناسب می کند.

کاربردهای شتاب سنج

1. لوازم الکترونیکی مصرفی

شتاب‌سنج‌ها در گوشی‌های هوشمند و پوشیدنی‌ها برای تشخیص حرکت و جهت‌گیری دستگاه استفاده می‌شوند.آنها امکان چرخش صفحه، شمارش گام ها و ویژگی های مبتنی بر حرکت را می دهند.

2. سیستم های خودرو

در وسایل نقلیه، شتاب سنج ها تغییرات ناگهانی سرعت را در هنگام تصادف تشخیص می دهند.آنها به فعال کردن کیسه های هوا کمک می کنند و از سیستم های ایمنی مانند کنترل پایداری و واژگونی پشتیبانی می کنند.

3. نظارت صنعتی

شتاب سنج ها ارتعاش را در ماشین هایی مانند موتورها و پمپ ها اندازه گیری می کنند.این کمک می کند تا مشکلات را زودتر پیدا کنید و از خرابی غیرمنتظره دستگاه جلوگیری می کند.

4. تجهیزات پزشکی و بهداشتی

شتاب‌سنج‌ها حرکت بدن را در نوارهای تناسب اندام و پوشیدنی‌های پزشکی ردیابی می‌کنند.آنها همچنین برای تشخیص سقوط و نظارت بر فعالیت بیمار استفاده می شوند.

5. هوا فضا و دفاع

شتاب‌سنج‌ها به هواپیماها، پهپادها و فضاپیماها کمک می‌کنند حرکت و جهت را اندازه‌گیری کنند.آنها برای سیستم های ناوبری و کنترل پرواز مهم هستند.

6. رباتیک و اتوماسیون

در ربات‌ها، شتاب‌سنج‌ها حرکت، کج شدن و ضربه‌های ناگهانی را حس می‌کنند.آنها به بهبود تعادل، کنترل و عملکرد ایمن کمک می کنند.

7. پایش سازه و لرزه ای

شتاب سنج ها لرزش های ساختمان ها و پل ها را تشخیص می دهند.آنها همچنین برای نظارت بر حرکت زمین در هنگام زلزله استفاده می شوند.

شتاب سنج در مقابل ژیروسکوپ در مقابل شیب سنج

مشخصات	شتاب سنج	ژیروسکوپ	شیب سنج
اندازه گیری اولیه	خطی شتاب	زاویه ای سرعت	زاویه شیب
کمیت اندازه گیری شده واحد	متر در هر دوم مربع	مدرک در هر دوم	مدرک
اندازه گیری معمولی محدوده	منهای 16 به به اضافه 16 متر بر ثانیه مربع	250 تا 2000 درجه در ثانیه	صفر تا 360 درجه
اندازه گیری استاتیک قابلیت	بله	خیر	بله
نوع حرکت شناسایی شد	ترجمه و ارتعاش	چرخش و چرخش	تمایل و شیب
سطح حساسیت	بالا در پایین فرکانس ها	بالا در بالا نرخ های چرخش	بسیار بالا برای شیب آهسته
سیگنال خروجی تایپ کنید	آنالوگ یا دیجیتال	دیجیتال	آنالوگ یا دیجیتال
نمونه گیری مشترک امتیاز دهید	100 تا 5000 هرتز	100 تا 8000 هرتز	10 تا 200 هرتز
نویز معمولی تراکم	50 میکرو گرم در هرتز ریشه	0.01 درجه در هر ثانیه در هرتز ریشه	0.001 درجه
رانش در طول زمان	کم	بالا بدون تصحیح	خیلی کم
مرجع جاذبه استفاده	از جاذبه استفاده می کند بردار	استفاده نمی کند جاذبه	از جاذبه استفاده می کند بردار
مصرف برق	10 تا 300 میکرووات	1 تا 10 میلی وات	5 تا 100 میلی وات
ضریب فرم رایج	تراشه MEMS	تراشه MEMS	ماژول یا بسته سنسور
برنامه های کاربردی	حرکت سنجش و مانیتورینگ ارتعاش	جهت گیری ردیابی و تثبیت	تسطیح و نظارت بر شیب

نتیجه گیری

شتاب سنج ها با تبدیل حرکت به سیگنال های الکتریکی از طریق حرکت یک جرم اثبات کار می کنند.طراحی های مختلف و فن آوری های سنجش به آنها اجازه می دهد تا شتاب را به طور دقیق در شرایط مختلف اندازه گیری کنند.تعداد محورهای اندازه گیری و نوع خروجی بر نحوه ضبط و پردازش داده های حرکتی تأثیر می گذارد.شتاب‌سنج‌ها به دلیل انعطاف‌پذیری و قابلیت اطمینان، به طور گسترده در لوازم الکترونیکی مصرفی، سیستم‌های صنعتی، وسایل نقلیه، مراقبت‌های بهداشتی و کاربردهای هوافضا استفاده می‌شوند.
