میکروکنترلر AT89S52-24PU: گزینه های جایگزین ، pinout و برگه داده

در این مقاله به بررسی میکروکنترلر AT89S52-24PU ، برجسته کردن ویژگی های آن ، کاربردهای عملی و چگونگی عملکرد کارآمد در برنامه های کاربردی می پردازد.این دستگاه به دلیل بایت 8K از حافظه فلش و مصرف کم مصرف مشهور است ، این دستگاه به دنبال تعادل بهره وری انرژی با عملکرد قوی در دستگاه های باتری است.

کاتالوگ

1. AT89S52-24PU چیست؟

2. پیکربندی پین AT89S52-24PU

3. AT89S52-24PU نماد ، ردپای و مدل CAD

4. ویژگی های AT89S52-24PU

5. مشخصات فنی AT89S52-24PU

6. قطعات مشابه AT89S52-24PU

7. نمودار بلوک عملکردی AT89S52-24PU

8. برنامه نویسی حافظه فلش (حالت موازی

9. تأیید حافظه فلش (حالت موازی

10. بارگیری سریال حافظه فلش

11. گزینه های AT89S52-24PU

12. برنامه های AT89S52-24PU

13. بسته بندی برای AT89S52-24PU

14. اطلاعات تولید کننده AT89S52-24PU

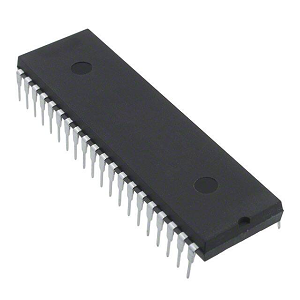

AT89S52-24PU چیست؟

در AT89S52-24PU MicroController یک دستگاه بسیار انعطاف پذیر است که یک پردازنده 8 بیتی را با حافظه فلش قابل برنامه ریزی در یک تراشه واحد ادغام می کند.این میکروکنترلر با استفاده از فناوری حافظه پیشرفته غیر ولتاژ Atmel ، سازگاری با مجموعه دستورالعمل های معتبر 80C51 را حفظ می کند.فلش قابل برنامه ریزی مجدد آن به نیازهای متنوع سیستم های کنترل تعبیه شده مختلف به روشی که هم کارآمد باشد و هم مقرون به صرفه است.میکروکنترلر دارای 8K فلش و 256 بایت رم است که ظرفیت کافی برای برنامه نویسی پیچیده و پذیرایی از برنامه هایی را که خواستار پردازش داده های پیچیده هستند ، فراهم می کند.گنجاندن 32 خط I/O با هدف عمومی ، تطبیق پذیری را برای اتصال طیف گسترده ای از لوازم جانبی ارائه می دهد.

با سه تایمر/پیشخوان 16 بیتی ، AT89S52-24PU از توابع دقیق مبتنی بر زمان پشتیبانی می کند ، که برای تنظیمات پردازش و کنترل داده ها بسیار ارزشمند هستند.نشانگرهای داده دوگانه باعث افزایش بهره وری از داده ها می شوند و از سناریوهای انتقال سریع داده به طور مؤثر پشتیبانی می کنند.تایمر Watchdog با تنظیم مجدد سیستم در طول بی نظمی نرم افزار ، لایه ای از قابلیت اطمینان را اضافه می کند ، ویژگی ای که توسط بخش هایی که در اولویت های یکپارچگی سیستم بلند مدت قرار دارد ، گرامی دارد.ظرفیت میکروکنترلر برای عملکرد استاتیک در فرکانس های مختلف به تعادل عملکرد با مصرف برق کمک می کند.در دسترس بودن حالت های صرفه جویی در مصرف برق ، از جمله بیکار و پایین ، مناسب بودن آن را برای برنامه های باتری تحت تأثیر قرار می دهد و از حفظ محتوای حافظه در مراحل پایین آمدن اطمینان می دهد.این ویژگی ها نگرانی های بهره وری انرژی را برطرف می کنند ، همانطور که در اتخاذ آن در دستگاه های قابل حمل و از راه دور مشهود است.

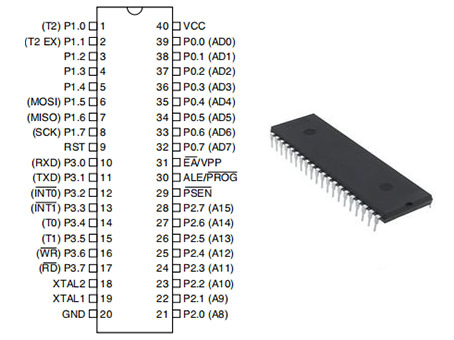

پیکربندی پین AT89S52-24PU

AT89S52-24PU Pinout

پین	نام پین	شرح
1-8	بندر 1	رابط 1 دارای کشش داخلی است و 8 بیتی است بندر I/O دو طرفه.چهار ورودی TTL می تواند سینک/منبع در پورت 1 باشد بافرهای خروجی.هنگامی که 1s به پین پورت 1 نوشته شده است ، کشش داخلی آنها را بالا بکشید و به آنها اجازه می دهد به عنوان ورودی استفاده شوند.به دلیل داخلی کشش ، پین های پورت 1 که از خارج تحت فشار قرار گرفته اند ، جریان منبع جریان خواهد داشت (IIL) به عنوان ورودی.علاوه بر این ، همانطور که در جدول نشان داده شده است ، می توان P1.0 و P1.1 را تنظیم کرد برای اینکه تایمر/پیشخوان 2 ورودی تعداد خارجی (p1.0/t2) و تایمر/پیشخوان 2 ورودی ماشه (P1.1/T2EX) به ترتیب.در حین فلش برنامه نویسی و تأیید ، پورت 1 همچنین آدرس کم نظیر را دریافت می کند بایت
9	اولی	ورودی باید تنظیم مجدد شود.در حالی که نوسان ساز است عملکرد ، یک پین بالا برای دو چرخه دستگاه ، دستگاه را مجدداً تنظیم می کند. پس از اتمام ساعت نگهبان ، این پین برای 98 نوسان ساز بالا می رود دوره هااین ویژگی را می توان با استفاده از بیت DiSrto در SFR AUXR غیرفعال کرد (آدرس 8eh).قابلیت تنظیم مجدد بالا به طور پیش فرض در بیت فعال می شود disrto
10-17	بندر 3	بندر 3 یک I/O دو طرفه 8 بیتی است بندرچهار ورودی TTL را می توان با استفاده از بافرهای خروجی پورت 3 غرق یا تهیه کرد. هنگامی که 1s برای پورت 3 پین نوشته شده است ، کشش داخلی آنها را بالا می برد ، اجازه می دهد تا از آنها به عنوان ورودی استفاده شود.به دلیل کشش ، پین 3 را که در خارج از کشور کشیده شده است و جریان جریان (IIL) را به عنوان ورودی منبع می کند.برای فلش برنامه نویسی و تأیید ، پورت 3 برخی از سیگنال های کنترل را دریافت می کند.همانطور که گفته شد در نمودار زیر ، بندر 3 همچنین از عملکردهای بیشمار AT89S52 پشتیبانی می کند ویژگی های خاص
18	xtal2	خروجی از تقویت کننده نوسان ساز وارونه.
19	xtal1	ورودی به تقویت کننده نوسان ساز وارونه و ورودی به مدار عملیاتی ساعت داخلی.
20	GND	زمین
21-28	بندر 2	بندر 2 یک I/O دو طرفه 8 بیتی است بندرچهار ورودی TTL می تواند سینک/منبع در بافرهای خروجی پورت 2 باشد.کی 1s برای پورت 2 پین نوشته شده است ، کشش داخلی آنها را بالا می برد و اجازه می دهد از آنها به عنوان ورودی استفاده می شود.به دلیل کشش داخلی ، پین 2 را که به صورت خارجی تحت فشار قرار می گیرند و جریان (IIL) را به عنوان ورودی منبع می دهند.در حین واکشی ها از حافظه برنامه خارجی و دسترسی به حافظه داده های خارجی که استفاده می کنند آدرس های 16 بیتی (movx @ dptr) ، پورت 2 بایت آدرس مرتبه بالا را منتشر می کند. هنگام انتقال 1s ، پورت 2 در این مورد از کشش داخلی قدرتمند استفاده می کند برنامهپورت 2 محتویات ثبت عملکرد ویژه P2 را منتشر می کند در حین دسترسی به آدرس 8 بیتی به حافظه داده های خارجی (MOVX @ RI).در طول برنامه نویسی و تأیید فلش ، پورت 2 علاوه بر این نیز از مرتبه بالا برخوردار است بیت های آدرس و سیگنال های مختلف کنترل.
29	پستان	Memory Read Strobe to Externational نامیده می شود فروشگاه برنامه فعال (PSEN).PSEN دو چرخه دستگاه را دو بار فعال می کند AT89S52 کد از حافظه برنامه خارجی را با دو PSEN اجرا می کند فعال سازی ها در طول هر دسترسی به حافظه داده های خارجی نادیده گرفته می شوند.
30	ale/prog	پالس خروجی Address Latch (ALE) استفاده می شود در هنگام دسترسی به حافظه خارجی ، بایت کم آدرس را قفل کنید.در طول برنامه نویسی فلش ، این پین همچنین به عنوان ورودی پالس برنامه (PROG) عمل می کند. Ale با سرعت ثابت 1/6 فرکانس نوسان ساز در حالت عادی آزاد می شود عملیات و می تواند برای زمان بندی خارجی یا ساعت استفاده شود.با این حال ، در طول هر دسترسی به حافظه داده های خارجی ، یک پالس Ale پرش می شود.تنظیم بیت 0 از محل SFR 8EH تا 0 عملکرد ALE را در صورت تمایل غیرفعال می کند.ale فقط فعال است هنگامی که بیت از طریق دستورالعمل MOVX یا MOVC تنظیم می شود.در غیر این صورت ، پین است بلند شده اما ضعیف.اگر میکروکنترلر در حالت اجرای خارجی باشد ، تنظیم بیت قابل قبول Ale هیچ تاثیری ندارد.
31	ea/vpp	دسترسی خارجی روشن است.برای فعال کردن دستگاه کد را از مناطق حافظه برنامه خارجی که از 0000 ساعت شروع می شود و پایان می یابد در FFFFH ، EA باید به GND وصل شود.اگر بیت قفل 1 کدگذاری شود ، با این حال ، ea در تنظیم مجدد داخلی در تنظیم مجدد قرار می گیرد.برای اعدام برنامه های داخلی ، ea باید به VCC گره خورده باشد.در حین برنامه نویسی فلش ، این پین علاوه بر این برنامه نویسی 12 ولت فعال کردن ولتاژ (VPP) را دریافت می کند.
32-39	بندر 0	رابط 0 یک درگاه I/O تخلیه باز 8 بیتی است. هر پین می تواند هشت ورودی TTL را به عنوان یک درگاه خروجی غرق کند.پین های در بندر 0 می تواند هنگامی که 1s برای آنها نوشته شده است ، به عنوان ورودی های پرپشت بالا استفاده می شود.در حین دسترسی به برنامه خارجی و حافظه داده ، پورت 0 نیز می تواند به عنوان تنظیم شود اتوبوس آدرس/داده کم نظیر چند برابر.P0 دارای کشش داخلی در این است حالت.در حین برنامه نویسی فلش ، پورت 0 همچنین بایت و خروجی کد را دریافت می کند آنها در حین تأیید برنامه.در حین تأیید برنامه ، کشش های خارجی لازم است
40	VCC	ولتاژ تأمین

نماد AT89S52-24PU ، ردپای و مدل CAD

AT89S52-24PU Symbol

نماد AT89S52-24PU

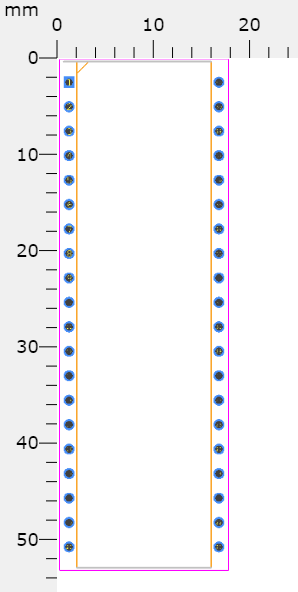

AT89S52-24PU Footprint
ردپای AT89S52-24PU

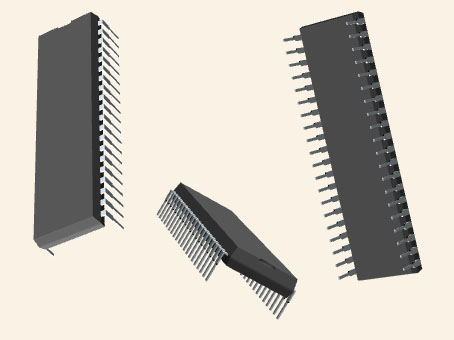

AT89S52-24PU CAD Model
مدل CAD AT89S52-24PU

ویژگی های AT89S52-24PU

• انطباق استاندارد MCS®-51: کاملاً با استاندارد MCS®-51 سازگار است و عملکرد قوی و قابل اعتماد را تضمین می کند.

• حافظه فلش 8K ISP: برنامه های بزرگ را ذخیره می کند.حداکثر 10،000 چرخه نوشتن/پاک کردن ، ایده آل برای برنامه های بلند مدت را پشتیبانی می کند.

• ولتاژ عملیاتی گسترده (4V -5.5V): با محیط های مختلف منبع تغذیه سازگار است.

• عملکرد پر سرعت: شرایط استاتیک تا 33 مگاهرتز را کنترل می کند و باعث تعادل بهره وری انرژی با نیازهای عملکرد می شود.

• امنیت پیشرفته: ویژگی های قفل حافظه از مالکیت معنوی محافظت می کند.از دسترسی یا اصلاحات غیرمجاز جلوگیری می کند.

• توابع I/O و تایمر انعطاف پذیر: ادغام آسان با سنسورها و دستگاه ها.کنترل دقیق برنامه های زمانی که نیاز به زمان بندی دقیق دارند.

• نشانگرهای داده دوگانه: باعث افزایش کارآیی در کارهای سنگین داده مانند پردازش سیگنال و ارتباطات می شود.رسیدگی به جریان داده را ساده می کند.

• حالت های صرفه جویی در مصرف انرژی: حالت های بیکار و پایین آمدن باعث کاهش مصرف انرژی می شوند.برای دستگاه های قابل حمل و طرح های پایدار بهینه شده است.

مشخصات فنی AT89S52-24PU

نوع	پارامتر
زمان سرب کارخانه	7 هفته
سوار شدن	از طریق سوراخ
بسته / مورد	40-DIP (0.600 ، 15.24 میلی متر)
تعداد I/OS	32
دمای عملیاتی	-40 درجه سانتیگراد 85 درجه سانتیگراد TA
سری	89s
کد JESD-609	E3
وضعیت جزئی	فعال
تعداد خاتمه	40
ولتاژ عرضه	5 ولت
بسامد	33 مگاهرتز
ولتاژ تأمین عملیاتی	5 ولت
رابط	اورت
با آبکاری تماس بگیرید	قلع
نوع نصب	از طریق سوراخ
تعداد پین	40
تایمرهای نگهبان	بله
بسته بندی	لوله
منتشر شده	1997
کد pbfree	بله
سطح حساسیت رطوبت (MSL)	1 (نامحدود)
موقعیت پایانه	دوگانه
زمین پایانی	2.54 میلی متر
شماره قسمت پایه	AT89S52
منبع تغذیه	5 ولت
اندازه حافظه	8 کیلوبایت
سرعت	24 مگاهرتز
ولتاژ - عرضه (VCC/VDD)	4V ~ 5.5 ولت
تعداد بیت ها	8
محیط زیست	WDT
اندازه اصلی	8 بیتی
اتصال	UART/USART
زمان دسترسی	24 میکرون
کانال های DMA	هیچ
کانال های PWM	هیچ
تعداد تایمر/پیشخوان	3
تعداد کانال های UART	1
طول	52.58 میلی متر
رسیدن به SVHC	بدون SVHC
وضعیت ROHS	سازگار با ROHS3
نوع نوسان ساز	داخلی
اندازه رم	256 x 8
UPS/UCS/نوع ICS محیطی	میکرو کنترل کننده
پردازنده اصلی	8051
نوع حافظه برنامه	فلاش
اندازه حافظه برنامه	8kb 8k x 8
اندازه بیت	8
دارای ADC است	هیچ
عرض اتوبوس داده	8b
کانال های DAC	هیچ
آدرس اتوبوس	8b
قد	4.826 میلی متر
عرض	13.97 میلی متر
سخت شدن	هیچ
بدون رهبری	بدون رهبری

قطعات مشابه AT89S52-24PU

سه مؤلفه ذکر شده در سمت راست از نظر مشخصات مربوط به فناوری Microchip AT89S52-24PU مشابه هستند.

شماره قطعه	سازنده	بسته / مورد	تعداد پین	عرض اتوبوس داده	تعداد I/O	رابط	اندازه حافظه	ولتاژ عرضه	محیط زیست
AT89S52-24PU	فناوری میکروچیپ	40-DIP (0.600 ، 15.24 میلی متر)	40	8 ب	32	اورت	8 کیلوبایت	5 ولت	WDT
AT89C55WD-24PU	فناوری میکروچیپ	40-DIP (0.600 ، 15.24 میلی متر)	40	8 ب	32	SPI ، UART ، USART	32 کیلوبایت	5 ولت	WDT
AT89S51-24PU	فناوری میکروچیپ	40-DIP (0.600 ، 15.24 میلی متر)	40	8 ب	32	UART ، USART	4 کیلوبایت	5 ولت	WDT
AT89C51RC-24PU	فناوری میکروچیپ	40-DIP (0.600 ، 15.24 میلی متر)	40	8 ب	32	UART ، USART	20 کیلوبایت	جدید	WDT

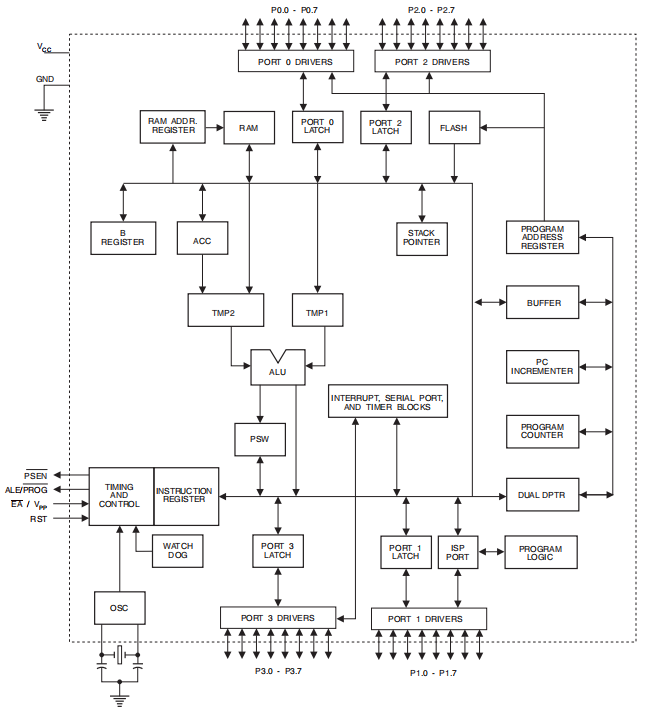

نمودار بلوک عملکردی AT89S52-24PU

نمودار زیر ساختار بلوک عملکردی AT89S52-24PU را نشان می دهد.

Functional Block Diagram

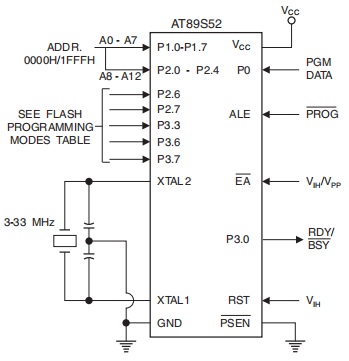

برنامه نویسی حافظه فلش (حالت موازی)

شکل زیر روند برنامه نویسی حافظه فلش AT89S52-24PU را در حالت موازی نشان می دهد.

Programming the Flash Memory (Parallel Mode)

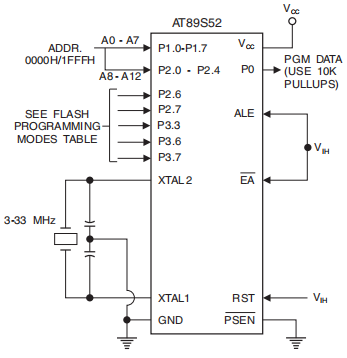

تأیید حافظه فلش (حالت موازی)

شکل زیر فرایند تأیید حافظه فلش در حالت موازی برای AT89S52-24PU را نشان می دهد.

Verifying the Flash Memory (Parallel Mode)

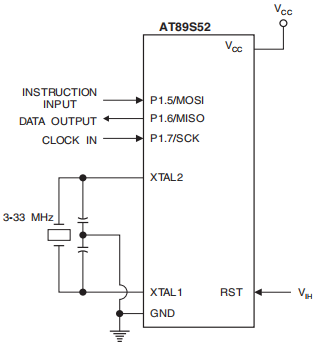

بارگیری سریال حافظه فلش

شکل زیر روند بارگیری سریال را برای حافظه فلش AT89S52-24PU نشان می دهد.

Flash Memory Serial Downloading

گزینه های AT89S52-24PU

شماره قطعه	شرح	سازنده
AT87F52-24pc	میکروکنترلر ، 8 بیتی ، فلش ، 8051 پردازنده ، 24 مگاهرتز ، CMOS ، PDIP40 ، 0.600 اینچ ، پلاستیک ، DIP-40	شرکت
AT87F52-24PI	میکروکنترلر ، 8 بیتی ، فلش ، 8051 پردازنده ، 24 مگاهرتز ، CMOS ، PDIP40 ، 0.600 اینچ ، پلاستیک ، DIP-40	شرکت
AT87F52-24PL	میکروکنترلر ، 8 بیتی ، فلش ، 24 مگاهرتز ، CMOS ، PDIP40 ، 0.600 اینچ ، پلاستیک ، DIP-40	شرکت

برنامه های AT89S52-24PU

• نظارت بر مراقبت های بهداشتی: دقت را در دستگاه های نظارت پزشکی افزایش می دهد.

• ایمنی خودرو: ویژگی هایی مانند کنترل کروز تطبیقی و کمک به خط را ادغام می کند.

• DIY Electronics: سرگرمی ها را قادر می سازد تا دستگاه های سفارشی ایجاد کنند.

• الکترونیک مصرفی: محصولات چند منظوره و بصری تولید می کند.

• خانه ها و شهرهای هوشمند: ارتباطات دستگاه را برای مدیریت بهتر انرژی و راحتی بهبود می بخشد.

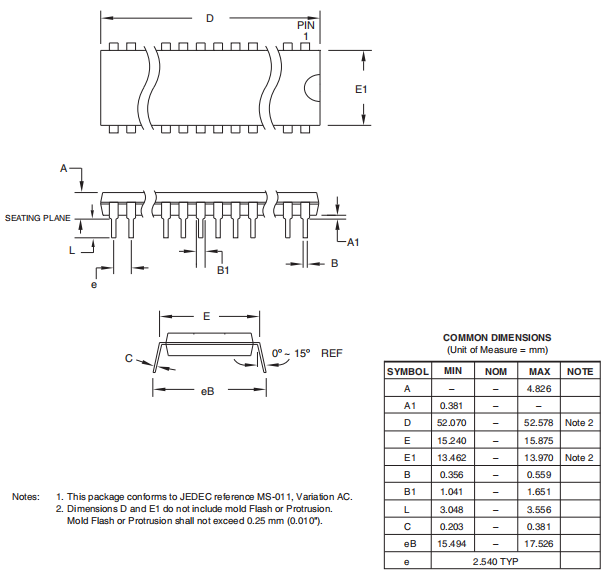

بسته بندی AT89S52-24PU

AT89S52-24PU Package

اطلاعات تولید کننده AT89S52-24PU

شرکت Microchip Technology ، با دفتر مرکزی خود که در چندلر ، آریزونا واقع شده است ، در صنعت میکروکنترلر و نیمه هادی نقش دارد.این شرکت با ارادت ثابت خود به پیشرفت های پیشگام و حفظ استانداردهای بالا از طریق خطوط محصول که به دلیل قابلیت اطمینان آنها شناخته شده است ، متمایز می شود و این باعث تقویت کارایی توسعه و احتیاط اقتصادی می شود.Microchip نه تنها با تصفیه دقیق فرآیندهای طراحی و ساخت خود ، نه تنها با هم ملاقات می کند بلکه از معیارهای صنعت پیشی می گیرد ، و تنظیماتی را ایجاد می کند که باعث تقویت مداوم و پالایش سیستم می شود.شرکت Microchip Technology بسیار بیشتر از ارائه دهنده میکروکنترلرها و نیمه هادی ها است.این مرکز به طور فعال منظره ای را که در آن این فناوری ها توسعه یافته و مورد استفاده قرار می گیرند ، شکل می دهد.تأکید استراتژیک آن بر کارآیی ، مدیریت هزینه و کنترل کیفیت آن را در پیشگام صنعت قرار می دهد.

برگه داده PDF

دربارهی ما

ALLELCO LIMITED

Allelco یک توقف بین المللی مشهور است توزیع کننده خدمات تهیه کننده اجزای الکترونیکی ترکیبی ، متعهد به ارائه خدمات جامع و خدمات زنجیره تأمین برای صنایع جهانی تولید و توزیع الکترونیکی ، از جمله 500 کارخانه برتر OEM و کارگزاران مستقل.
ادامه مطلب

پرس و جو سریع

لطفاً یک سؤال ارسال کنید ، ما بلافاصله پاسخ خواهیم داد.

مقدار

شماره قطعه
نام تماس
نام شرکت
آدرس ایمیل
تلفن
نظرات

سوالات متداول [FAQ]

1. چگونه AT89S51 و AT89S52 واگرایی می کنند؟

مراکز اصلی تفاوت در اندازه حافظه فلش آنها: AT89S51 مجهز به 4K است در حالی که AT89S52 این کار را به 8k گسترش می دهد.این گسترش از برنامه های پیشرفته تر و ذخیره پایه های کد گسترده پشتیبانی می کند و با نیازهای متنوع در توسعه سیستم های تعبیه شده تراز می شود.

2. کاربردهای AT89S52 چیست؟

AT89S52 در چندین کار کنترل تعبیه شده به کار می رود ، که اغلب برای بهره وری انرژی و عملکرد قابل اعتماد ارزش دارد.تطبیق پذیری آن غالباً آن را به عنوان گزینه ای مطلوب در پروژه هایی با هدف مقرون به صرفه بودن ضمن حفظ عملکرد ، تراز با نوآوری تعادل با ملاحظات مالی تبدیل می کند.

3. آیا می توانید در مورد AT89S52-24PU توضیح دهید؟

این یک میکروکنترلر 8 بیتی CMOS است که به دلیل ادغام قابلیت های محاسباتی و حافظه در یک واحد جمع و جور شناخته شده است.این خصوصیات در فرآیندهای طراحی ساده که در آن کارآیی و فضا مهم است ، جذاب است.

4. چرا AT89S52-24PU قابل برنامه ریزی است؟

حافظه فلش روی تراشه امکان برنامه ریزی مجدد را فراهم می کند ، و سازگاری را برای به روزرسانی های نرم افزاری و توسعه تکراری ارائه می دهد.این ویژگی یک چشم انداز توسعه مدرن را تکمیل می کند که در آن پیشرفت های مداوم نه تنها ممکن است بلکه از آن استقبال می شود.

5. چه پیکربندی یک پردازنده 8 بیتی را با حافظه فلش ادغام می کند؟

AT89S52-24PU این ترکیب را نشان می دهد ، جایی که یک CPU 8 بیتی با حافظه فلش هماهنگ می شود.این ادغام پردازش و ذخیره سازی مؤثر را برای برنامه هایی که خواستار عملیات قوی و بدون اضافی هستند ، ارائه می دهد.

6. چه اندازه حافظه فلش دارد؟

این شامل 8K بایت فلش است و مدیریت داده های برنامه را قادر می سازد.این گسترش ، آن را برای کارهای چالش برانگیز که حافظه محدود می تواند موانع ایجاد کند ، مناسب می کند.

7. چگونه AT89S52 عملکرد فرکانس پایین را انجام می دهد؟

منطق استاتیک گنجانده شده است که امکان عملکرد در فرکانس های کم با کارآیی را فراهم می کند.این ویژگی استفاده در سناریوهایی است که خواستار حداقل استفاده از انرژی هستند و باعث افزایش طول عمر و پایداری در الکترونیک می شوند.

8. چه زمانی CPU غیرفعال می شود؟

حالت بیکار ، CPU را غیرفعال می کند و ضمن حفظ توابع میکروکنترلر ، به صرفه جویی در مصرف انرژی می رسد.این طرح استراتژیک مصرف انرژی را در دوره های پردازش کمتر فشرده به حداقل می رساند.

9. کدام حالت یکپارچگی رم را حفظ می کند؟

محتوای RAM در حالت پایین آمدن دست نخورده باقی مانده و با وجود کاهش مصرف انرژی ، حفظ داده ها را فعال می کند.این عملکرد در شرایطی که نیاز به حفظ داده ها در کنار حداقل مصرف انرژی ، معمولی در دستگاه های باتری دارد ، مناسب است.
