راهنمای رمزگشایی ویدیویی ADV7401KSTZ-140: ویژگی ها ، برنامه ها ، مشخصات و برگه داده

این راهنما همه چیزهایی را که باید در مورد ADV7401KSTZ-140 بدانید توضیح می دهد.این برنامه با بسیاری از استانداردهای ویدیویی مانند قالب های NTSC ، PAL و HD مانند 720p و 1080i کار می کند.این گرافیک با وضوح بالا تا 1024 × 1280 را کنترل می کند. با مبدل های سریع خود ، گزینه های خروجی انعطاف پذیر و پشتیبانی از ورودی های ویدیویی دیجیتالی مانند HDMI ، این تراشه برای استفاده در تلویزیون ، پروژکتورها ، سیستم های AV و ضبط کننده های ویدئویی مناسب است.این راهنما شما را از طریق ویژگی های خود ، نحوه کار ، نحوه تنظیم آن و از کجا می توان از آن استفاده کرد.

کاتالوگ

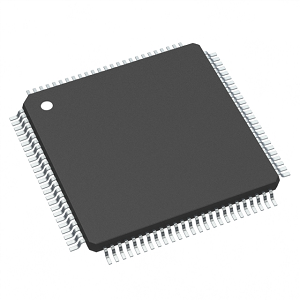

بررسی اجمالی ADV7401KSTZ-140

در ADV7401KSTZ-140 یک رمزگشایی ویدیویی پیشرفته و دیجیتایزر گرافیکی RGB از دستگاه های آنالوگ است که برای رسیدگی به قالب های مختلف ویدیویی از جمله PAL ، NTSC و SECAM طراحی شده و آنها را به فرمت دیجیتال ITU-R BT.656 تبدیل می کند.این تراشه به دلیل توانایی خود در رمزگشایی سیگنال های ویدیویی RGB/YPRPB مؤلفه و دیجیتالی کردن گرافیک RGB با وضوح تا 1024 × 1024 در 75 هرتز (SXGA) است.این توسط چهار ADC 10 بیتی که با نرخ نمونه برداری تا 140 مگاهرتز کار می کنند ، توانمند می شود و از تولید ویدیوی با کیفیت بالا برای برنامه های کاربردی اطمینان می دهد.خانواده ADV7401 شامل چندین مدل مانند ADV7401BSTZ-110 و ADV7401BSTZ-80 است که به ترتیب از حداکثر میزان نمونه برداری ADC پایین تر از 110 مگاهرتز و 80 مگاهرتز پشتیبانی می کنند و این امکان را می دهد که مدلی را انتخاب کنید که با وضوح خاص و نیازهای عملکرد آنها مطابقت داشته باشد.این انعطاف پذیری باعث می شود سری ADV7401 به عنوان انتخابی برتر که نیاز به قابلیت های پردازش ویدیویی قوی دارد ، انتخاب کند.

اگر به دنبال تقویت ترکیب محصولات خود با رمزگشایی ویدیویی با کارایی بالا هستید ، ما به شدت توصیه می کنیم سفارش فله ای را برای ما برای ADV7401KSTZ-140 قرار دهید.

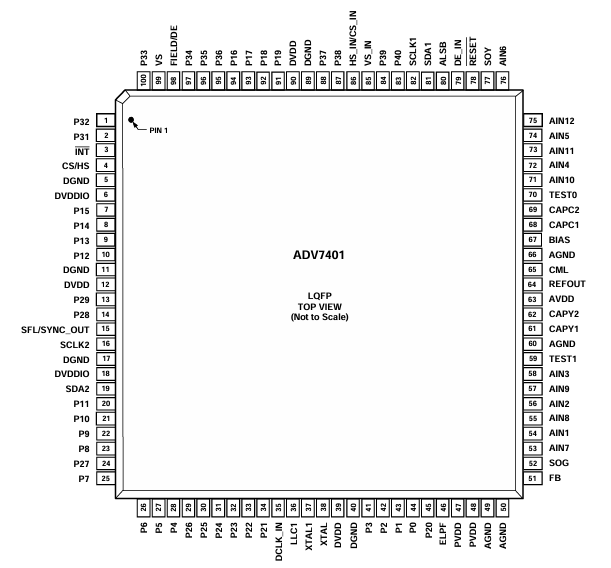

پیکربندی پین ADV7401KSTZ-140

شماره پین	عیاشی	نوع	عمل
5 ، 11 ، 17 ، 40 ، 89	dgnd	جف	زمین دیجیتال
49 ، 50 ، 66	اگند	جف	زمین آنالوگ
6 ، 18	DVDDio	پ	ولتاژ تأمین دیجیتال I/O (3.3 ولت).
12 ، 39 ، 90	DVDD	پ	ولتاژ منبع تغذیه دیجیتال (1.8 ولت).
63	باج	پ	ولتاژ تأمین آنالوگ (3.3 ولت).
47 ، 48	پی وی سی	پ	ولتاژ تأمین PLL (1.8 ولت).
51	FB	من	ورودی روکش سریع سوئیچ.این پین بین CVB ها تغییر می کند و سیگنال های آنالوگ RGB.
54 ، 56 ، 58 ، 72 ، 74 ، 76 ، 53 ، 55 ، 57 ، 71 ، 73 ، 75	AIN1 به AIN12	من	کانال های ورودی ویدیویی آنالوگ.
42 ، 41 ، 28 ، 26 ، 26 ، 25 ، 23 ، 22 ، 10 ، 9 ، 8 ، 7 ، 94 ، 93 ، 92 ، 91	P2 تا P9 ، P12 تا P19	ای	درگاه خروجی پیکسل ویدیویی.
33 ، 32 ، 31 ، 30 ، 29 ، 24 ، 14 ، 13	P22 تا P29	I/O	درگاه ورودی/خروجی ویدیو.
44 ، 43 ، 21 ، 20 ، 45 ، 34 ، 2 ، 1 ، 100 ، 97 ، 96 ، 95 ، 88 ، 87 ، 84 ، 83	P0 تا P1 ، P10 تا P11 ، P20 تا P21 ، P31 تا P40	من	درگاه ورودی پیکسل ویدیویی.
3	در نظر گرفتن	ای	قطعاین پین می تواند کم یا فعال فعال باشد. هنگامی که بیت های وضعیت SDP/CP این پین را تغییر می دهد.مجموعه وقایع که تحریک یک وقفه تحت کنترل کاربر است.
4	HS/CS	ای	HS یک سیگنال خروجی هماهنگ سازی افقی است (SDP و حالت های CP).CS یک سیگنال هماهنگ سازی کامپوزیت دیجیتال است (و می تواند باشد انتخاب شده در حالت CP).
99	در مقابل	ای	سیگنال خروجی همگام سازی عمودی (SDP و CP حالت ها)
98	میدان/د	ای	سیگنال خروجی همگام سازی میدانی (همه ویدیوی در هم تنیده حالت ها)این پین همچنین می تواند به عنوان یک سیگنال فعال کردن داده (DE) در حالت CP فعال شود برای اتصال مستقیم به HDMI/DVI TX IC.
81 ، 19	SDA1 ، SDA2	I/O	پین های ورودی/خروجی داده های سریال پورت I²C.SDA1 داده ها است خط برای درگاه کنترل و SDA2 خط داده برای Readback VBI است بندر
82 ، 16	SCLK1 ، SCLK2	من	ورودی ساعت سریال پورت I²C (حداکثر نرخ ساعت 400 کیلوهرتز). SCLK1 خط ساعت برای درگاه کنترل است و SCLK2 خط ساعت برای آن است درگاه Readback Data VBI.
80	alsb	من	این پین آدرس I²C را برای کنترل ADV7401 انتخاب می کند و درگاه های Readback VBI.ALSB تنظیم شده در منطق 0 آدرس را برای نوشتن تنظیم می کند درگاه کنترل 0x40 و آدرس بازپرداخت برای درگاه VBI 0x21.alsb تنظیم روی یک منطق بالا آدرس را برای نوشتن درگاه کنترل 0x42 تنظیم می کند آدرس بازپرداخت برای درگاه VBI 0x23.
78	بازپا	من	ورودی تنظیم مجدد سیستم ، کم فعال.حداقل پالس تنظیم مجدد کم عرض 5 میلی ثانیه برای تنظیم مجدد مدار ADV7401 لازم است.
36	LLC1	ای	LLC1 یک ساعت خروجی قفل شده برای داده های پیکسل است (دامنه 12.825 مگاهرتز تا 140 مگاهرتز برای ADV7401KSTZ-140 ؛ 12.825 مگاهرتز تا 110 مگاهرتز است برای ADV7401BSTZ-110 ؛12.825 مگاهرتز تا 80 مگاهرتز برای ADV7401BSTZ-80).
38	XTAL	من	پین ورودی به کریستال 28.63636 مگاهرتز ، یا می تواند باشد بیش از حد توسط یک منبع نوسان ساز ساعت 3.3 V 28.63636 مگاهرتز به ساعت منتقل شده است ADV7401.
37	xtal1	ای	این پین به کریستال 28.63636 مگاهرتز متصل می شود یا اجازه می دهد استفاده از اتصال به یک نوسان ساز ساعت 3.3 V 28.63636 مگاهرتز که به عنوان یک مورد استفاده می شود ساعت برای ADV7401.در حالت کریستال ، کریستال باید اساسی باشد.
46	elpf	ای	فیلتر حلقه خارجی توصیه شده باید به این پین ELPF.
70	test0	NC	این پین باید بدون اتصال یا به صورت متناوب باقی بماند به Agnd
59	test1	ای	این پین باید بدون اتصال باقی بماند.
15	sfl/sync_out	ای	قفل فرکانس Subcarrier (SFL).این پین حاوی جریان خروجی سریال که می تواند برای قفل کردن فرکانس Subcarrier در هنگام استفاده از آن استفاده شود این رمزگشایی به رمزگذار ویدیوی دیجیتال دستگاه های آنالوگ متصل است. Sync_out سیگنال خروجی Sync خرد شده است که فقط در حالت CP موجود است.
64	بازپرداخت	ای	خروجی مرجع ولتاژ داخلی.
65	CML	ای	پین سطح حالت مشترک (CML) برای ADC های داخلی.
61 ، 62	capy1 ، capy2	من	شبکه خازن ADC.
68 ، 69	CAPC1 ، CAPC2	من	شبکه خازن ADC.
67	تعصب	ای	پین تنظیم تعصب خارجی.توصیه شده را وصل کنید مقاومت (1.35 kΩ) بین پین و زمین.
86	hs_in/cs_in	من	می توان در حالت CP پیکربندی کرد تا یک HS دیجیتالی باشد سیگنال ورودی یا سیگنال ورودی دیجیتال CS که برای استخراج زمان در یک سیم 5 استفاده می شود یا حالت RGB 4 سیم.
85	vs_in	من	در مقابل سیگنال ورودی.در حالت CP برای حالت زمان بندی 5 سیم استفاده می شود.
79	de_in	من	داده ها سیگنال ورودی را فعال می کنند.در ورودی دیجیتال 24 بیتی استفاده می شود حالت پورت (به عنوان مثال ، پردازش داده های RGB 24 بیتی از یک DVI RX IC).
35	dclk_in	من	سیگنال ورودی ساعت.در حالت ورودی دیجیتال 24 بیتی استفاده می شود (به عنوان مثال ، پردازش داده های RGB 24 بیتی از DVI RX IC) و همچنین در حالت ورودی دیجیتال CVBS.
52	خیس	من	همگام سازی در ورودی سبز.مورد استفاده در حالت همگام سازی تعبیه شده.
77	سوت	من	همگام سازی در ورودی LUMA.مورد استفاده در حالت همگام سازی تعبیه شده.

ویژگی های ADV7401KSTZ-140

• تبدیل با سرعت بالا آنالوگ به دیجیتال: ADV7401KSTZ-140 مجهز به چهار مبدل آنالوگ به دیجیتال 10 بیتی (ADC) است که می توانند با نرخ نمونه برداری تا 140 مگاهرتز کار کنند.این قابلیت به آن اجازه می دهد تا سیگنال های ویدیویی با وضوح بالا را به طور موثری دیجیتالی کند ، و آن را برای برنامه های پیشرفته پردازش ویدیویی مناسب می کند.

• چند برابر ورودی آنالوگ همه کاره: این دستگاه دارای یک مولتیپلر ورودی آنالوگ 12 کانال است که شامل پشتیبانی خالی سریع SCART است.این قابلیت اجازه می دهد تا بین منابع مختلف ویدیویی آنالوگ به طور یکپارچه جابجا شود ، و نیازهای ورودی متنوعی را برای سیستم های ویدیویی فراهم می کند.

• پشتیبانی جامع ویدیویی استاندارد: ADV7401KSTZ-140 از طیف گسترده ای از استانداردهای رنگ ویدیویی ، از جمله NTSC ، PAL و SECAM پشتیبانی می کند.همچنین می تواند قالبهای ویدیویی مؤلفه ای مانند 525p ، 625p ، 720p و 1080i را پردازش کند و از سازگاری با قالب ها و قطعنامه های مختلف جهانی اطمینان حاصل کند.

• دیجیتالی سازی گرافیک: قادر به دیجیتالی کردن گرافیک های RGB تا وضوح 1024 1280 در 75 هرتز (SXGA) ، ADV7401KSTZ-140 برای برنامه هایی که نیاز به پردازش گرافیکی با وضوح بالا دارند ، مانند سیستم های نظارتی پیشرفته و علائم دیجیتال ایده آل است.

• تبدیل فضای رنگی پیشرفته: این دستگاه دارای یک ماتریس تبدیل به رنگ 3 3 3 است که تبدیل انعطاف پذیر بین فضاهای رنگی مختلف ، مانند YCRCB به RGB و بالعکس را تسهیل می کند.این ویژگی برای حفظ دقت رنگ و کیفیت در برنامه های چندرسانه ای بسیار عالی است.

• درگاه ورودی دیجیتال: ADV7401KSTZ-140 شامل یک درگاه ورودی دیجیتال 24 بیتی است که از داده های ICS گیرنده DVI/HDMI پشتیبانی می کند.این ویژگی سازگاری تراشه با منابع ویدیویی دیجیتال مدرن را تقویت می کند و این امکان را می دهد تا در طیف گسترده ای از سیستم های چندرسانه ای دیجیتال ادغام شود.

• رابط های خروجی قابل برنامه ریزی : این یک رابط خروجی قابل برنامه ریزی را ارائه می دهد که می تواند روی فرمت های خروجی پیکسلی 12 بیتی 4: 4: 4 یا 8 بیتی 4: 2: 2 تنظیم شود.این انعطاف پذیری تضمین می کند که می توان خروجی را برای پاسخگویی به نیازهای خاص برنامه ، اعم از تجهیزات پخش و یا الکترونیک تنظیم کرد.

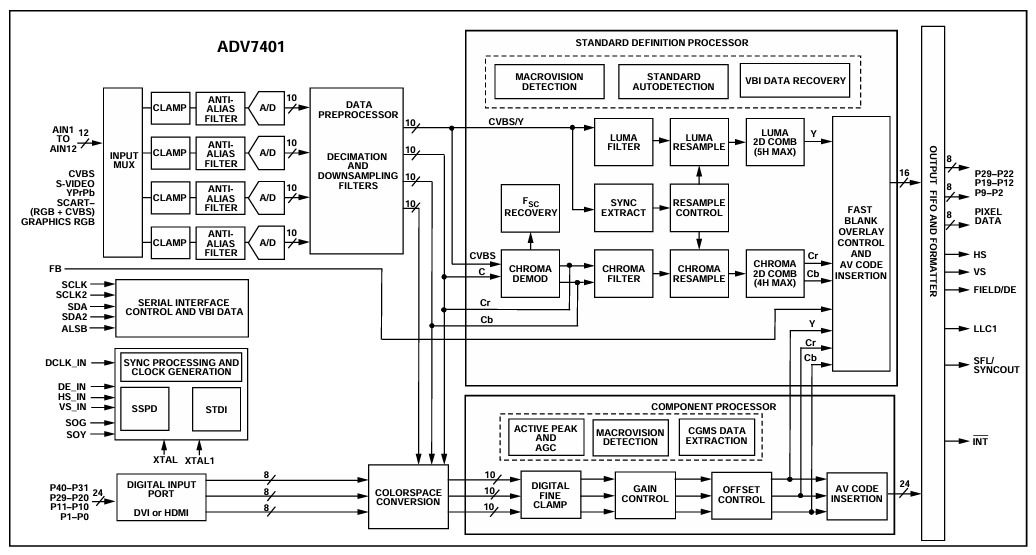

نمودار بلوک ADV7401KSTZ-140

نمودار ADV7401KSTZ-140 بلوک های عملکردی داخلی این رمزگشایی ویدیوی پیشرفته و دیجیتایزر را نشان می دهد ، و نشان می دهد که چگونه سیگنال های مختلف ویدیویی آنالوگ را به خروجی دیجیتال پردازش می کند.تراشه از قالب های ورودی چندگانه مانند پشتیبانی می کند CVBSبا عکسبرداریبا YPBPRوت RGB، همه از طریق MUX ورودی که در بین 12 ورودی آنالوگ انتخاب می شود (AIN1 به AIN12).هر سیگنال انتخاب شده از a عبور می کند گیره وت فیلتر ضد آلیاس برای تهیه سیگنال برای دیجیتالی شدن توسط یکی از مبدل های یکپارچه 10 بیتی آنالوگ به دیجیتال (A/D).

پس از دیجیتالی شدن ، سیگنال ها در پیش پردازنده داده ها، که شامل می شود تخریب وت فیلترهای رو به پایین برای کاهش نرخ داده ها و تهیه سیگنال ها برای پردازش دیجیتال بیشتر.بسته به نوع ورودی ، فیلم ممکن است از طریق پردازنده تعریف استاندارد یا پردازنده قطعاتبشردر SD پردازنده سیگنال های کامپوزیت و S-Video را انجام می دهد ، انجام کارهایی مانند تخریب کرومابا فیلتر لوما و کرومابا فیلتر شانهوت بازپرداخت، اطمینان از جداسازی واضح اجزای درخشندگی و کرومیینس.همچنین شامل توابع مانند تشخیص ماکروویژن وت بازیابی اطلاعات VBIبشر

برای فیلم کامپوننت ، پردازنده قطعات مسئول عملیاتی مانند کنترلبا تصحیحوت قله فعال وت AGC تنظیماتآن را شامل می شود CGMS وت ماکروویژن تشخیص داده ها برای انطباق محافظت از کپی.علاوه بر این ، وجود دارد تبدیل Colorspace سازگاری ycbcr یا RGB سیگنال به قالب خروجی مورد نیاز.تمام سیگنال های پردازش شده در خروجی FIFO وت سازنده، جایی که آنها قبل از خروجی به عنوان داده های پیکسل دیجیتال به همراه سیگنال های هماهنگ سازی مانند ، هماهنگ ، فرمت شده و هماهنگ می شوند HSبا در مقابلبا میدان/د، و دیگراننمودار همچنین پشتیبانی را نشان می دهد DVI یا HDMI ورودی از طریق درگاه دیجیتال 8 بیتی و تعبیه شده سریال کنترل رابط برای ارتباط و پیکربندی.

مشخصات ADV7401KSTZ-140

نوع	پارامتر
سازنده	دستگاه های آنالوگ شرکت
بسته بندی	سینی
وضعیت جزئی	فعال
عمل	رمزگشایی ، دیجیتالیزر
برنامه	ویدیوی مصرف کننده
معیارها	ITU-R BT.656 ، NTSC ، PAL ، Secam
رابط کنترل	سریال
ولتاژ - عرضه	1.65 ولت 3.6 ولت
نوع نصب	سطح سطح
بسته / مورد	100-lqfp
بسته دستگاه تأمین کننده	100-lqfp (14x14)
شماره محصول پایه	ADV7401

برنامه های ADV7401KSTZ-140

تلویزیون های با کیفیت بالا (HDTV)

از ADV7401KSTZ-140 در انواع مختلف HDTV از جمله مدل های LCD ، DLP ™ ، پلاسما و CRT استفاده می شود تا طیف گسترده ای از سیگنال های ویدیویی را رمزگشایی و پردازش کند.توانایی آن در رسیدگی به استانداردهای مختلف و قالب های پخش ، آن را به یک مؤلفه مهم برای اطمینان از سازگاری گسترده و تولید ویدیوی با کیفیت بالا در فناوری تلویزیون تبدیل می کند.

پروژکتور

این رمزگذار ویدئویی در هر دو پروژکتور LCD و DLP یکپارچه است ، جایی که قابلیت پردازش فیلم را افزایش می دهد.این پروژکتورها را قادر می سازد تا محتوای با وضوح بالا را به طور دقیق ارائه دهند ، و آن را برای تنظیمات سینمای خانگی و محیط های ارائه حرفه ای ایده آل می کند.

جعبه های تنظیم شده (STBS) با ضبط ویدیوی شخصی (PVR)

در جعبه های تنظیم شده ، ADV7401KSTZ-140 رمزگشایی قالب های مختلف ویدیویی را تسهیل می کند ، تا از منابع مختلف ، مشاهده و ضبط محتوای خود را انجام دهد.این ویژگی از عملکرد ضبط کننده های ویدیویی شخصی ، گزینه های مشاهده و ضبط انعطاف پذیر پشتیبانی می کند.

گیرنده های صوتی و ویدئو (AVR)

تراشه با ادغام قابلیت های رمزگشایی ویدیویی قوی با مدیریت صوتی ، گیرنده های صوتی و صوتی را تقویت می کند.این ادغام برای AVR های مورد استفاده در سیستم های سرگرمی خانگی مناسب است و یک تجربه صوتی و تصویری یکپارچه را در یک دستگاه واحد فراهم می کند.

مبدل های اسکن چند فرمات

از ADV7401KSTZ-140 در مبدل های اسکن Multiformat برای کمک به تبدیل سیگنال های ویدیویی بین قالب های مختلف و وضوح استفاده می شود.این برنامه برای اطمینان از سازگاری و حفظ کیفیت فیلم در فناوری ها و استانداردهای مختلف نمایش عالی است.

ضبط کننده های DVD با پشتیبانی ورودی اسکن مترقی

در ضبط کننده های DVD ، ADV7401KSTZ-140 با رمزگشایی و دیجیتالی کردن سیگنال های ویدیویی ورودی ، پشتیبانی از ورودی های اسکن مترقی نقش ایفا می کند.این قابلیت به ضبط کننده های DVD اجازه می دهد تا محتوای ویدیویی با کیفیت بالا را ضبط و ذخیره کنند و باعث افزایش کیفیت کلی ضبط شوند.

ADV7401KSTZ-140 قطعات مشابه

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• ADV7441ABSTZ-110

مراحل برنامه نویسی ADV7401KSTZ-140

1. حالت اولیه مناسب (Prim_Mode) و استاندارد ویدیویی (VID_STD) را انتخاب کنید: انتخاب استاندارد حالت و استاندارد فیلم مهم است زیرا تعیین می کند که چگونه ADV7401KSTZ-140 سیگنال ویدیویی ورودی را تفسیر می کند.ثبت Prim_Mode قالب اصلی ورودی ویدیو (به عنوان مثال ، NTSC ، PAL) را مشخص می کند ، در حالی که ثبت VID_STD جزئیات استاندارد را مشخص می کند (به عنوان مثال ، 525i ، 625i).تنظیم این رجیسترها به درستی تضمین می کند که رمزگذار ویدیویی می تواند ویژگی های خاص سیگنال ورودی مانند نرخ فریم و وضوح را کنترل کند.

2. ساعت قفل را پیکربندی کنید (LATCH_CLK): تنظیم ساعت قفل برای همگام سازی پردازش داده های ویدیویی مهم است.با برنامه نویسی ثبت نام LATCH_CLK ، زمان بسته بندی داده را تنظیم می کنید تا با فرکانس ساعت پیکسل ویدیوی ورودی مطابقت داشته باشد.این مرحله برای اطمینان از اینکه رمزگذار ویدیو به طور صحیح هر پیکسل را در زمان مناسب ضبط و پردازش می کند ، مهم است و از مشکلات زمان بندی یا فساد داده جلوگیری می کند.

3. نسبت تقسیم کننده PLL را تنظیم کنید: این مرحله شامل تنظیم دستی نسبت تقسیم کننده PLL (حلقه قفل شده) برای تولید خروجی ساعت پیکسل صحیح از یک فرکانس ورودی داده شده است.با فعال کردن کنترل دستی (PLL_DIV_MAN_EN) و برنامه نویسی PLL_DIV_RATIO ، می توانید ساعت پیکسل خروجی را به خوبی تنظیم کنید تا با نیازهای خاص نمایشگر یا سیستم پردازش بیشتر مطابقت داشته باشد.این کنترل دقیق برای حفظ یکپارچگی سیگنال و هماهنگ سازی در زنجیره پردازش ویدیویی شما مناسب است.

4- تنظیمات پمپ VCO و PLL را پیکربندی کنید: تنظیم دامنه VCO (نوسان ساز کنترل شده با ولتاژ) و تنظیم پمپ بار PLL برای تثبیت فرکانس ساعت پیکسل تولید شده مهم است.ثبت های VCO_RANGE و PLL_QPUMP به شما امکان می دهد عملکرد PLL را در شرایط مختلف عملیاتی بهینه کنید ، و اطمینان حاصل کنید که ساعت خروجی پایدار و در مشخصات لازم برای رمزگشایی ویدیویی قابل اعتماد است.

5. طول خط آزاد را تنظیم کنید (fr_ll): در شرایطی که ورودی فیلم از بین رفته یا قطع شود ، تنظیم طول خط آزاد با مشخص کردن طول خط در حالت آزاد ، به حفظ یک خروجی ثابت کمک می کند.با محاسبه و تنظیم رجیستری FR_LL بر اساس دوره خط مورد انتظار ، ADV7401KSTZ-140 می تواند خروجی فریم های ویدیویی را با زمان بندی صحیح ادامه دهد ، که برای برنامه هایی که نیاز به حضور ثابت ویدیویی دارند مناسب است.

مزایای ADV7401KSTZ-140

سازگاری با فرمت همه کاره

ADV7401KSTZ-140 از توانایی خود در پشتیبانی از طیف گسترده ای از استانداردهای ویدیویی از جمله NTSC ، PAL ، SECAM و قالب های با کیفیت بالا مانند 720p و 1080i استفاده می کند.این می تواند گرافیک RGB را تا وضوح SXGA کنترل کند.این سازگاری گسترده اجازه می دهد تا از تراشه در برنامه های متنوع و بدون نگرانی در مورد محدودیت های قالب استفاده کنید.

پردازش ویدیویی با کیفیت بالا

مجهز به چهار ADC 10 بیتی که می توانند تا 140 مگاهرتز نمونه برداری کنند ، ADV7401KSTZ-140 پردازش فیلم با کیفیت بالا را تضمین می کند.این قابلیت به آن اجازه می دهد تا سیگنال های ویدیویی را با وضوح و دقت رنگی ضبط و تبدیل کند و با تولید مثل ویدیویی برتر ارائه شود.این در برنامه هایی که کیفیت فیلم از اهمیت بالایی برخوردار است ، مانند تصویربرداری پزشکی ، پخش با کیفیت بالا و سیستم های نظارت امنیتی مفید است.

طراحی سیستم ساده

ADV7401KSTZ-140 با ادغام هر دو رمزگشایی ویدیویی و عملکردهای دیجیتالی گرافیک RGB در یک تراشه واحد ، طراحی کلی سیستم را ساده می کند.این ادغام تعداد مؤلفه های مورد نیاز در مرحله طراحی را کاهش می دهد و منجر به صرفه جویی در هزینه از نظر مواد و مونتاژ می شود.همچنین قابلیت اطمینان سیستم را به دلیل اتصال کمتر و نقاط احتمالی شکست ، افزایش می دهد و آن را به یک راه حل کارآمد برای سیستم های پیچیده چندرسانه ای تبدیل می کند.

گزینه های خروجی انعطاف پذیر

این دستگاه رابط های خروجی انعطاف پذیر را ارائه می دهد ، قادر به پشتیبانی از هر دو قالبهای پیکسل 12 بیتی 4: 4: 4 و 8 بیتی 4: 2: 2 (DDR).این انعطاف پذیری امکان سفارشی سازی فرمت خروجی را بر اساس نیازهای خاص کاربردی آنها ، خواه به وفاداری با رنگ بالا برای علائم دیجیتال یا قالب های پیکسل بهینه شده برای رابط های ویدیویی امکان پذیر باشد.این سازگاری تضمین می کند که از ADV7401KSTZ-140 می توان به طور مؤثر در استفاده های مختلف استفاده کرد.

عملکرد قابل اعتماد در شرایط مختلف

طراحی شده برای کار در محدوده دمای صنعتی 40 درجه سانتیگراد تا +85 درجه سانتیگراد ، ADV7401KSTZ-140 برای انجام قابل اعتماد در طیف گسترده ای از شرایط محیطی ساخته شده است.این استحکام باعث می شود که برای استفاده در برنامه های کاربردی در فضای باز ، تنظیمات صنعتی و سایر سناریوهایی که در آن نوسانات دما نگران کننده است ، مناسب باشد.بدون در نظر گرفتن چالش های حرارتی که ممکن است در محیط های عملیاتی ایجاد شود ، می توانید برای حفظ عملکرد مداوم به دستگاه اعتماد کنید.

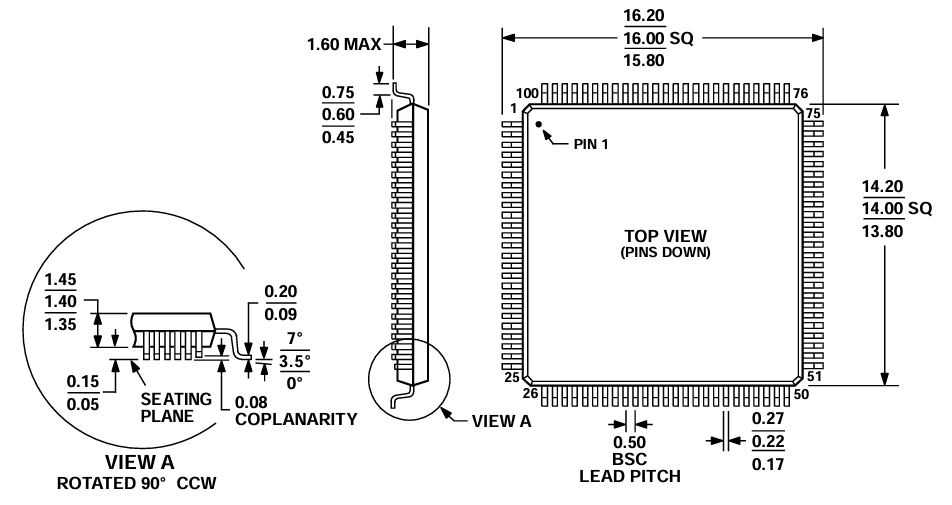

ابعاد بسته بندی ADV7401KSTZ-140

ابعاد بسته بندی

پارامتر	بعد (میلی متر)
اندازه بدن (معمولی)	14.00 × 14.00
اندازه بدن (حداقل - حداکثر)	13.80 - 14.20
طول سرب کل (حداقل - حداکثر)	15.80 - 16.20
ارتفاع بسته (حداکثر)	1.6
ارتفاع بدن (حداقل - حداکثر)	1.35 - 1.45
عرض سرب (حداقل - حداکثر)	0.17 - 0.27
زمین سرب (فاصله اساسی)	0.5
ارتفاع ایستاده سرب	0.05 - 0.15
دامنه زاویه سرب	0 درجه - 7 درجه
COPLANARITY LEAD (حداکثر)	0.08

طرح کلی

تولید کننده ADV7401KSTZ-140

ADV7401KSTZ-140 یک دیجیتال ویدیویی پیچیده و دیجیتالی گرافیکی است که توسط تولید می شود دستگاه های آنالوگ شرکت، یک رهبر مشهور در صنعت نیمه هادی.دستگاه های آنالوگ که به دلیل نوآوری و قابلیت اطمینان خود شناخته شده اند ، در توسعه و تولید طیف گسترده ای از مدارهای مجتمع برای برنامه های پردازش سیگنال تخصص دارند.تخصص این شرکت تضمین می کند که ADV7401KSTZ-140 قادر به ارائه رمزگشایی ویدیویی با کارایی بالا ، پشتیبانی از انواع قالب ها و استانداردهای ویدیویی برای برنامه های چندرسانه ای است.

پایان

ADV7401KSTZ-140 به عنوان یک راه حل قوی و انعطاف پذیر برای خواستار انجام وظایف پردازش سیگنال ویدیویی معرفی شده است.با پشتیبانی از استانداردهای مختلف ویدیویی جهانی ، دیجیتالی شدن RGB با وضوح بالا ، قالب های خروجی قابل برنامه ریزی و عملکرد در محدوده دمای صنعتی ، قابلیت اطمینان و عملکرد را در محیط های مصرف کننده و حرفه ای ارائه می دهد.چه برای تقویت سیستم های چندرسانه ای ، ساده سازی معماری طراحی و یا اطمینان از سازگاری در قالب های مختلف ، این رمزگشایی/دیجیتایزر مزایایی را ارائه می دهد.ADV7401KSTZ-140 یک مؤلفه همه کاره و آماده برای برنامه های ویدیویی یکپارچه است.
