راهنمای چیپ رابط ADM560JRS، ویژگی‌ها و برنامه‌ها

کار با ارتباط سریال اغلب به معنای اتصال مدارهای منطقی به دستگاه هایی است که از سیگنال های RS232 استفاده می کنند.ADM560JRS به شما کمک می کند این اتصال را با چهار فرستنده و پنج گیرنده که در یک تراشه فشرده تعبیه شده اند، مدیریت کنید.می توانید از آن برای ترجمه سیگنال های سطح منطقی به سطوح ولتاژ RS232 و دریافت داده ها از خطوط سریال به طور همزمان استفاده کنید.دستگاه از یک منبع ولتاژ کم کار می کند و از پمپ شارژ برای ایجاد ولتاژهای رابط مورد نیاز استفاده می کند.با پشتیبانی از چندین کانال ارتباطی، به خوبی در سیستم های کنترل، رابط های کامپیوتری و دستگاه های تعبیه شده ای که داده های سریال را مبادله می کنند، جا می شود.

کاتالوگ

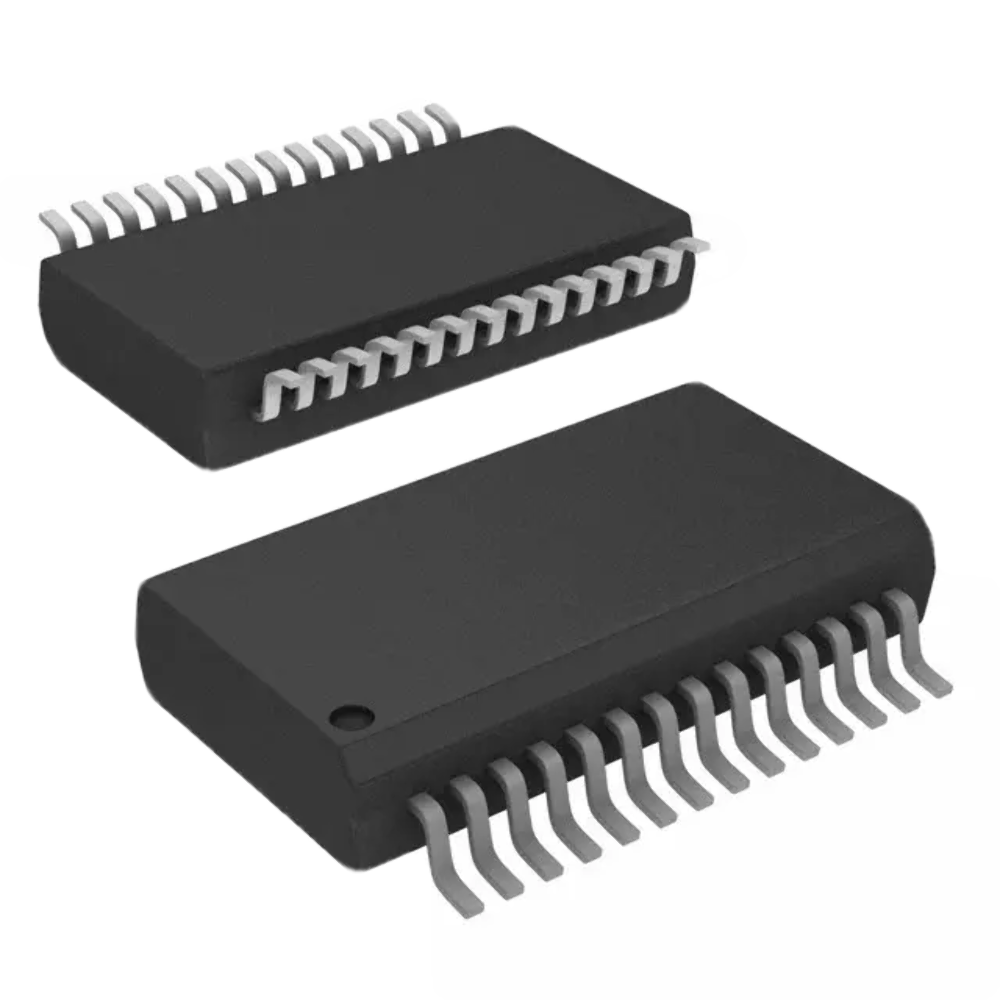

نمای کلی ADM560JRS

ADM560JRS یک فرستنده گیرنده RS 232 کم توان است که برای سیستم هایی طراحی شده است که داده های سریال را بین مدارهای منطقی و خطوط ارتباطی استاندارد RS 232 مبادله می کنند.این دستگاه چهار فرستنده و پنج گیرنده را ادغام می‌کند و مسیرهای سیگنال متعدد را در یک بسته فشرده امکان‌پذیر می‌کند.از یک منبع تغذیه 3 ولت تا 3.6 ولت کار می کند و ولتاژهای رابط مثبت و منفی مورد نیاز را با استفاده از یک پمپ شارژ داخلی با خازن های خارجی تولید می کند.سرعت انتقال داده به 116 کیلوبیت در ثانیه می رسد و از وظایف ارتباطی معمولی سریال پشتیبانی می کند.این دستگاه در قالب 28 پین SSOP مناسب برای بردهای مدار نصب شده روی سطح بسته بندی شده است.به دنبال ADM560JRS هستید؟برای بررسی موجودی فعلی، زمان تحویل و قیمت با ما تماس بگیرید.

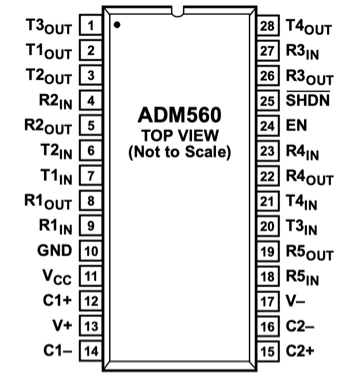

جزئیات پین اوت ADM560JRS

توضیحات پین ADM560JRS

شماره پین	نام پین	توضیحات
1	T3OUT	کانال 3 خروجی فرستنده RS-232 که خط سریال خارجی را با استفاده از سطوح ولتاژ RS-232 هدایت می کند.
2	T1OUT	کانال 1 خروجی فرستنده RS-232 سیگنال های منطقی تبدیل شده را برای خطوط ارتباطی سریال ارائه می دهد.
3	T2OUT	کانال 2 خروجی فرستنده RS-232 که سیگنال های ولتاژ مطابق با RS-232 را خروجی می دهد.
4	R2IN	کانال ورودی گیرنده RS-232 2 که سیگنال های ورودی RS-232 را از دستگاه های خارجی می پذیرد.
5	R2OUT	خروجی منطقی CMOS/TTL مربوط به کانال گیرنده 2 پس از تبدیل سطح RS-232.
6	T2IN	ورودی سطح منطقی برای کانال فرستنده 2 که به صورت داخلی به سطوح خروجی RS-232 تبدیل می شود.
7	T1IN	ورودی سطح منطقی برای کانال فرستنده 1 که برای راه اندازی مرحله خروجی RS-232 استفاده می شود.
8	R1OUT	خروجی سطح منطقی از کانال گیرنده 1 که نشان دهنده سیگنال ورودی RS-232 تبدیل شده است.
9	R1IN	کانال ورودی گیرنده RS-232 1 به یک خط رابط سریال خارجی متصل است.
10	GND	مرجع زمین برای دستگاه و مدار داخلی.
11	VCC	ورودی منبع تغذیه اصلی، معمولاً از 3.0 ولت تا 3.6 ولت کار می کند.
12	C1+	ترمینال مثبت اولین خازن پمپ شارژ مورد استفاده در مرحله دوبرابر ولتاژ.
13	V+	خروجی ولتاژ مثبت تولید شده از پمپ شارژ داخلی مورد استفاده درایورهای RS-232.
14	C1-	ترمینال منفی اولین خازن پمپ شارژ مورد استفاده در مدار دوبرابر ولتاژ.
15	C2+	ترمینال مثبت خازن پمپ شارژ دوم که برای مرحله اینورتر ولتاژ استفاده می شود.
16	C2-	ترمینال منفی خازن پمپ شارژ دوم که برای تولید ولتاژ منفی RS-232 استفاده می شود.
17	V−	خروجی ولتاژ منفی از پمپ شارژ داخلی مورد استفاده برای سیگنال دهی RS-232.
18	R5IN	کانال ورودی گیرنده RS-232 5 برای سیگنال های داده سریال ورودی.
19	R5OUT	خروجی منطقی CMOS/TTL مربوط به کانال گیرنده 5 پس از تبدیل سیگنال.
20	T3IN	ورودی سطح منطقی برای کانال فرستنده 3 که برای تولید سیگنال های خروجی RS-232 استفاده می شود.
21	T4IN	ورودی سطح منطقی برای کانال فرستنده 4 که مرحله درایور داخلی RS-232 را تغذیه می کند.
22	R4OUT	خروجی سطح منطقی از کانال گیرنده 4 که نشان دهنده سیگنال ورودی RS-232 تبدیل شده است.
23	R4IN	کانال ورودی گیرنده RS-232 4 به یک خط ارتباطی خارجی متصل است.
24	EN	ورودی کنترل مورد استفاده برای فعال یا غیرفعال کردن مدار داخلی دستگاه را فعال کنید.
25	SHDN	ورودی کنترل خاموشی که دستگاه را در حالت خاموشی کم مصرف قرار می دهد.
26	R3OUT	خروجی سطح منطقی از کانال گیرنده 3 مربوط به سیگنال دریافتی RS-232.
27	R3IN	کانال ورودی گیرنده RS-232 3 برای دریافت سیگنال های رابط سریال.
28	T4OUT	کانال 4 خروجی فرستنده RS-232 سیگنال های خروجی سریال تبدیل شده را ارائه می دهد.

مدل CAD ADM560JRS

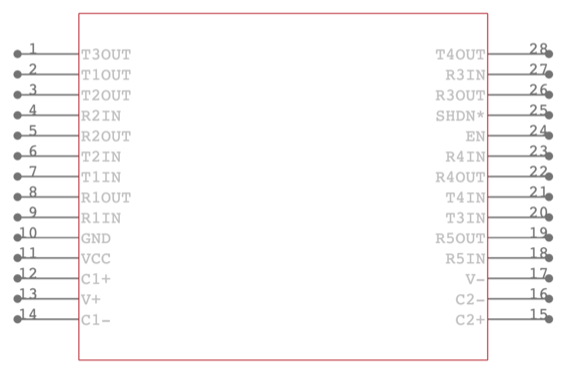

نماد ADM560JRS

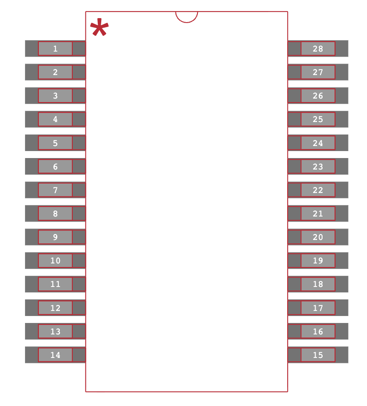

رد پای ADM560JRS

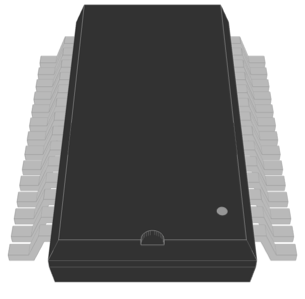

مدل سه بعدی ADM560JRS

ویژگی های ADM560JRS

ساختار یکپارچه گیرنده RS232

ADM560JRS چهار فرستنده و پنج گیرنده را در یک دستگاه فشرده ترکیب می کند.این آرایش از ارتباط سریال دوبلکس کامل پشتیبانی می کند و در عین حال تعداد اجزای رابط جداگانه مورد نیاز در یک برد مدار را کاهش می دهد.

منبع تغذیه تک ولتاژ پایین

این دستگاه از یک منبع تغذیه بین 3 ولت و 3.6 ولت کار می کند. این به آن اجازه می دهد مستقیماً به سیستم های منطقی ولتاژ پایین مدرن و بدون نیاز به ریل های برق اضافی متصل شود.

تولید ولتاژ پمپ شارژ داخلی

یک پمپ شارژ داخلی ولتاژهای مثبت و منفی مورد نیاز برای سیگنال دهی RS 232 را ایجاد می کند.خازن های خارجی متصل به پین ​​های اختصاصی به مدار در تولید سطوح ولتاژ رابط پایدار کمک می کنند.

چندین کانال گیرنده

پنج کانال گیرنده مستقل سیگنال های ورودی RS 232 را می پذیرند و آنها را به خروجی های سطح منطقی تبدیل می کنند.این اجازه می دهد تا چندین خط ارتباطی در یک مدار مجتمع نظارت و پردازش شوند.

چهار خروجی فرستنده اختصاصی

چهار مسیر فرستنده سیگنال های ورودی سطح منطقی را به سطوح خروجی RS 232 تبدیل می کند.این خروجی ها خطوط ارتباطی خارجی را هدایت می کنند که به پورت های سریال یا سایر دستگاه های رابط متصل می شوند.

تحمل نویز گیرنده

هر کانال گیرنده شامل هیسترزیس در مرحله ورودی است.این طراحی به حفظ خروجی منطقی پایدار در زمانی که سیگنال ورودی حاوی نویز الکتریکی یا انتقال آهسته است کمک می کند.

پشتیبانی از انتقال داده تا 116 کیلوبیت بر ثانیه

این دستگاه از سرعت داده تا 116 کیلوبیت در ثانیه پشتیبانی می کند.این محدوده سرعت های ارتباط سریال رایج مورد استفاده در تجهیزات کنترلی و رابط های کامپیوتری را پوشش می دهد.

بسته نصب سطحی فشرده

این دستگاه در بسته بندی 28 لید SSOP ارائه شده است.ردپای کوچک آن از طرح بندی مدارهای متراکم پشتیبانی می کند و در عین حال فاصله پین ​​ها را برای مونتاژ قابل اعتماد حفظ می کند.

مشخصات فنی ADM560JRS

ویژگی محصول	ارزش صفت
سازنده	دستگاه های آنالوگ، شرکت
ولتاژ - منبع تغذیه	3 ولت ~ 3.6 ولت
تایپ کنید	فرستنده گیرنده
بسته دستگاه تامین کننده	28-SSOP
سری	-
هیسترزیس گیرنده	300 میلی ولت
پروتکل	RS232
بسته / مورد	28-SSOP (0.209 اینچ، 5.30 میلی متر عرض)
بسته	لوله
دمای عملیاتی	0°C ~ 70°C
تعداد درایورها / گیرندگان	4/5
نوع نصب	نصب سطحی
دوبلکس	کامل
نرخ داده	116 کیلوبیت بر ثانیه
شماره محصول پایه	ADM560
سطح حساسیت به رطوبت (MSL)	1 (نامحدود)
ECCN	EAR99
HTSUS	8542.39.0001

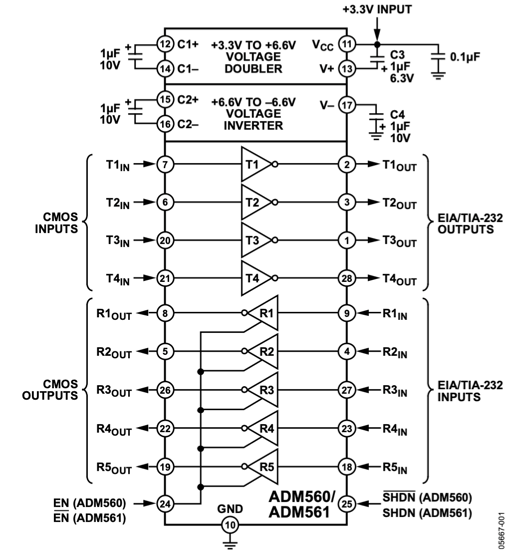

بلوک دیاگرام عملکردی ADM560JRS

ساختار داخلی ADM560JRS را در بخش های تولید برق، فرستنده و گیرنده سازماندهی می کند که سیگنال های منطقی را به سطوح RS-232 و برعکس تبدیل می کند.یک مرحله پمپ شارژ در بالا، ریل های تغذیه مثبت و منفی را از یک ورودی + 3.3 ولت با استفاده از خازن های خارجی متصل به پین ​​های C1 و C2 تولید می کند و ولتاژهای V+ و V- را که توسط درایورهای رابط استفاده می شود تولید می کند.چهار مسیر فرستنده ورودی های CMOS با برچسب T1IN تا T4IN را می پذیرند و خروجی های RS-232 T1OUT تا T4OUT را هدایت می کنند.پنج مسیر گیرنده ورودی‌های RS-232 با برچسب R1IN تا R5IN را می‌پذیرند و آنها را به خروجی‌های CMOS R1OUT تا R5OUT ترجمه می‌کنند.پین های کنترل و مرجع شامل EN یا SHDN، VCC و GND در قسمت پایین طرح ظاهر می شوند، که نشان می دهد دستگاه کنترل و اتصالات برق را فعال می کند در حالی که جریان سیگنال را بین منطق CMOS و خطوط ارتباطی EIA/TIA-232 گروه بندی می کند.

کاربردهای ADM560JRS

رابط های سریال کامپیوتر شخصی

ADM560JRS می تواند مدارهای منطقی رایانه ها یا کنترلرهای تعبیه شده را به پورت های سریال RS 232 متصل کند.فرستنده ها و گیرنده های آن تبدیل سطح سیگنال را مدیریت می کنند تا منطق دیجیتال بتواند با دستگاه های خارجی که از خطوط ارتباطی سریال استاندارد استفاده می کنند ارتباط برقرار کند.

تجهیزات کنترل صنعتی

واحدهای کنترل در محیط های صنعتی اغلب داده ها را با حسگرها، کنترل کننده ها یا ابزارهای تشخیصی از طریق پیوندهای سریال مبادله می کنند.این دستگاه به این سیستم‌ها اجازه می‌دهد تا با پورت‌های ارتباطی RS 232 ارتباط برقرار کنند و در عین حال منطق داخلی را در سطوح ولتاژ پایین نگه می‌دارند.

پایانه ها و مودم های ارتباطی

بسیاری از پایانه های ارتباطی و سیستم های مبتنی بر مودم به سیگنال RS 232 بین مدارهای پردازشی و تجهیزات ارتباطی خارجی متکی هستند.این دستگاه ترجمه سیگنال را بین مدارهای منطقی و رابط سریال مورد استفاده این سیستم ها انجام می دهد.

دستگاه های مانیتورینگ و تشخیصی پزشکی

ابزارهای پزشکی گاهی اوقات داده های پیکربندی یا نتایج اندازه گیری را از طریق اتصالات سریال مبادله می کنند.ADM560JRS تبدیل سیگنال پایداری را فراهم می کند که به تجهیزات پزشکی مبتنی بر میکروکنترلر اجازه می دهد با رایانه های خارجی یا ضبط کننده های داده ارتباط برقرار کنند.

تجهیزات ثبت اطلاعات قابل حمل

سیستم های مانیتورینگ قابل حمل و ابزارهای دستی ممکن است از پیوندهای سریال برای انتقال اندازه گیری های ذخیره شده به دستگاه های دیگر استفاده کنند.این دستگاه به این سیستم‌های باتری‌دار اجازه می‌دهد تا ارتباطات قابل اعتماد RS 232 را در حالی که از منابع ولتاژ پایین کار می‌کنند، حفظ کنند.

سیستم های جاسازی شده با پیوندهای سریال قدیمی

سیستم‌های کنترل جاسازی شده مورد استفاده در اتوماسیون یا آزمایش اغلب با تجهیزات قدیمی‌تری که از طریق RS 232 ارتباط برقرار می‌کنند، تعامل دارند.

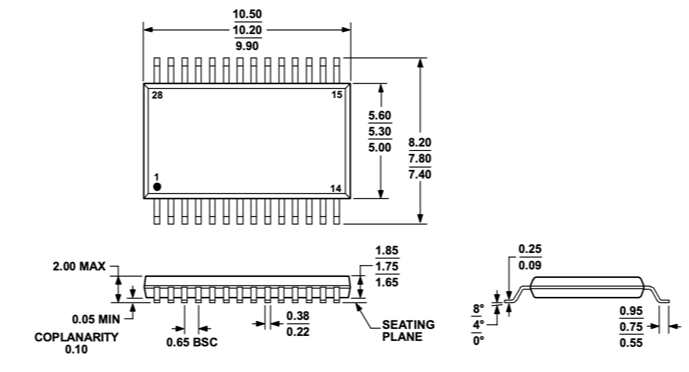

ابعاد کلی ADM560JRS

طرح بندی بسته فیزیکی، بسته طرح کوچک 28 سربی را که برای ADM560JRS استفاده می شود را با ابعاد بیان شده در میلی متر ارائه می دهد.نمای بالا بدنه مستطیل شکل را نشان می‌دهد که دارای سرنخ‌هایی است که در امتداد هر دو طرف بلند مرتب شده‌اند و شماره‌گذاری پین‌ها از گوشه مشخص شده با نقطه شروع می‌شود.طول بدنه از 9.90 میلی‌متر تا 10.50 میلی‌متر و عرض بدنه از 5.00 میلی‌متر تا 5.60 میلی‌متر متغیر است، در حالی که دهانه کلی شامل لیدها تقریباً 7.40 میلی‌متر تا 8.20 میلی‌متر است.گام سرب بین پین‌های مجاور 0.65 میلی‌متر مشخص شده است که از نصب فشرده روی سطح پشتیبانی می‌کند.نمایه های جانبی و انتهایی صفحه نشیمنگاه، زاویه خمش سرب و تحمل همسطحی را با حداکثر ارتفاع بسته نزدیک به 2.00 میلی متر نشان می دهند.اندازه‌گیری‌های اضافی، عرض سرب، ضخامت سرب، و گسترش پایانه را برای اطمینان از سازگاری با الگوهای استاندارد زمین SSOP تعریف شده توسط JEDEC MO-150-AH تعریف می‌کنند.

مزایا و معایب ADM560JRS

مزایا

• چندین درایور و گیرنده را در یک دستگاه یکپارچه فراهم می کند و تعداد اجزا را کاهش می دهد

• عملکرد ولتاژ تغذیه پایین مناسب برای سیستم های مدرن کم مصرف

• پمپ شارژ یکپارچه نیاز به ولتاژهای تغذیه خارجی ± RS-232 را برطرف می کند

• هیسترزیس گیرنده قابلیت اطمینان را در محیط های دارای نویز الکتریکی بهبود می بخشد

• بسته فشرده روی سطح به حداقل رساندن استفاده از فضای تخته کمک می کند

• از ارتباطات استاندارد RS-232 پشتیبانی می کند و آن را به طور گسترده ای با دستگاه های سریال سازگار می کند

• مصرف کم انرژی مناسب برای تجهیزاتی که با باتری کار می کنند

معایب

• حداکثر سرعت داده محدود به ۱۱۶ کیلوبیت در ثانیه است که در مقایسه با رابط‌های پرسرعت مدرن کندتر است.

• محدوده دمای عملیاتی محدود به درجه تجاری (0 تا 70 درجه سانتی گراد) است.

• برای عملکرد پمپ شارژ به خازن های خارجی نیاز دارد

• طراحی شده به طور خاص برای RS-232، که یک استاندارد ارتباطی قدیمی در نظر گرفته می شود

• محصول منسوخ شده و دیگر در حال تولید فعال نیست

جایگزین های ADM560JRS

شماره قطعه	سازنده	ویژگی های کلیدی	از Case/Notes استفاده کنید
ADM560JRSZ	شرکت دستگاه های آنالوگ	بسته بندی شده در فرم فاکتور 196-LFBGA که برای مجموعه های الکترونیکی فشرده و با چگالی بالا طراحی شده است.از نصب روی سطح و عملکرد قابل اطمینان در محدوده دمای صنعتی وسیعی از -40 درجه سانتیگراد تا 85 درجه سانتیگراد پشتیبانی می کند و به حفظ عملکرد پایدار در مدارهای سخت کمک می کند.	مورد استفاده در سیستم های الکترونیکی پیشرفته که به بسته بندی فشرده و عملکرد قابل اعتماد نیاز دارند.مناسب برای طرح های صنعتی و جاسازی شده که در آن عملکرد پایدار و استفاده کارآمد از فضای تخته مهم است.
ADM560JRS-REEL	شرکت دستگاه های آنالوگ	عرضه شده در یک بسته 16-PDIP که برای نصب از طریق سوراخ طراحی شده است.سبک بسته اجازه نصب ساده و جابجایی آسان در هنگام مونتاژ یا آزمایش را می دهد.در محدوده دمای معمولی تجاری بین 0 تا 70 درجه سانتیگراد کار می کند.	معمولاً در بردهای توسعه، نمونه های اولیه یا تجهیزاتی که از اجزای سوراخ دار استفاده می کنند استفاده می شود.فرمت DIP همچنین عیب یابی، تعویض و مونتاژ دستی را ساده تر می کند.
ADM560JR	شرکت دستگاه های آنالوگ	در یک بسته فشرده 64-VQFN با یک پد حرارتی در معرض قرار گرفته است.این دستگاه که برای مونتاژ روی سطح طراحی شده است، از عملکرد قابل اعتماد از -40 درجه سانتیگراد تا 85 درجه سانتیگراد پشتیبانی می کند و در عین حال اتلاف گرما و اتصال زمین الکتریکی را بهبود می بخشد.	برای سیستم‌های تعبیه‌شده مدرن و الکترونیک صنعتی که اندازه فشرده و مدیریت حرارتی کارآمد مورد نیاز است، مناسب است.اغلب در طراحی مدارهای با چگالی بالا استفاده می شود.

درباره دستگاه های آنالوگ، شرکت

Analog Devices, Inc. یک شرکت نیمه هادی است که مدارهای یکپارچه ای را توسعه می دهد که برای پردازش سیگنال، تبدیل داده ها و ارتباطات رابط استفاده می شود.این شرکت که در سال 1965 تأسیس شد و دفتر مرکزی آن در ایالات متحده است، بر روی فناوری های پردازش سیگنال آنالوگ، سیگنال ترکیبی و دیجیتال تمرکز دارد.محصولات آن به طور گسترده ای در سیستم های صنعتی، تجهیزات ارتباطی، ابزار مراقبت های بهداشتی، الکترونیک خودرو و دستگاه های مصرف کننده استفاده می شود.مجموعه این شرکت شامل تقویت‌کننده‌ها، مبدل‌های داده، مدارهای رابط، دستگاه‌های مدیریت توان و اجزای پردازش سیگنال است که برای سیستم‌های الکترونیکی که نیاز به کنترل دقیق و قابل اعتماد سیگنال دارند، طراحی شده‌اند.

نتیجه گیری

ADM560JRS برای مدیریت ارتباط سریال بین مدارهای منطقی و دستگاه های RS232 طراحی شده است.شما چهار فرستنده و پنج گیرنده را در یک بسته دریافت می کنید که امکان مدیریت همزمان چندین خط سیگنال را فراهم می کند.پمپ شارژ داخلی آن ولتاژهای رابط مورد نیاز را از یک منبع ولتاژ پایین ایجاد می کند.بسته جمع و جور SSOP به کوچک و سازماندهی طرح بندی مدار کمک می کند.می‌توانید دستگاه را در سیستم‌های کنترل، رابط‌های کامپیوتری و تجهیزات ارتباطی که به تبادل داده RS232 متکی هستند، استفاده کنید.با ساختار یکپارچه خود، نیاز به اجزای رابط اضافی را کاهش می دهد.

دیتاشیت PDF

برگه اطلاعات ADM560JRS:

ADM560JRS.pdf

ADM560JRS.pdf

ADM560JRS.pdf
