راهنمای درایور خط ADM5170AP: ویژگی ها ، Pinout ، برنامه ها و RS-232/RS-423 تبدیل سیگنال

این راهنما همه چیز در مورد ADM5170AP است ، یک تراشه ویژه که به ارسال سیگنال ها در سیستم های ارتباطی دیجیتال کمک می کند.این تمرکز بر چگونگی استفاده از این تراشه سیگنال های منطق اساسی (مانند TTL یا CMOS) و تبدیل آنها به سیگنال های RS-232 یا RS-423 برای انتقال بهتر است.همچنین توضیح می دهد که چگونه ADM5170AP به شما امکان می دهد حالت خروجی را انتخاب کنید ، سرعت سیگنال را تنظیم کرده و از آن به طور کارآمد استفاده کنید.این نشان می دهد که چگونه این تراشه اتصال و ارسال داده ها را به روشنی و قابل اعتماد در مسافت های طولانی تر آسان می کند.

کاتالوگ

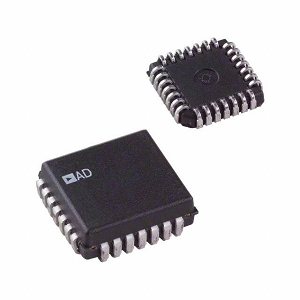

نمای کلی ADM5170AP

در adm5170ap یک درایور خط اکتال همه کاره است که برای سیستم های ارتباطی دیجیتال متناسب است و نرخ داده ها را تا 116 کیلوبایت بر ثانیه اداره می کند.برای پذیرش ورودی های TTL یا CMOS ، که سپس معکوس شده و به سطح سیگنال RS-232E یا RS-423A ترجمه می شوند ، منحصر به فرد مهندسی شده است.این انعطاف پذیری توسط ورودی های Mode Select MS+ و MS- اداره می شود.تنظیم هر دو در GND ، عملکرد RS-423 را آغاز می کند ، در حالی که اتصال MS+ به VDD و MS-به VSS عملکرد RS-232 را امکان پذیر می کند.نرخ خروجی خروجی را می توان با اتصال یک مقاومت خارجی بین پین تنظیم نرخ تنظیم (SRA) و GND ، از 10 ولت/میکرومتر به 2.2 ولت بر میکروس تنظیم کرد و دارای طول و انواع مختلف کابل است.این دستگاه همچنین دارای خروجی هایی است که می توانند با استفاده از پین EN (فعال کردن ورودی) غیرفعال شوند و امکان به اشتراک گذاری یک خط خروجی مشترک را فراهم می کند که باعث افزایش انعطاف پذیری و کارآیی طراحی سیستم می شود.ADM5170AP یکپارچه سازی فناوری CMOS با قدرت کم ، محافظت از مدار کوتاه خروجی و ورودی های سازگار با TTL/CMOS است و آن را به یک انتخاب ایده آل برای مودم های پر سرعت ، درگاه های I/O رایانه و برنامه های ترجمه سطح منطقی تبدیل می کند.

اگر به فکر ارتقاء سیستم های خود یا گسترش خط تولید خود هستید ، ADM5170AP یک انتخاب هوشمندانه است.امروز برای قرار دادن سفارش فله خود با ما تماس بگیرید و اطمینان حاصل کنید که موجودی شما با این مؤلفه با کارایی بالا تقاضا را برآورده می کند.

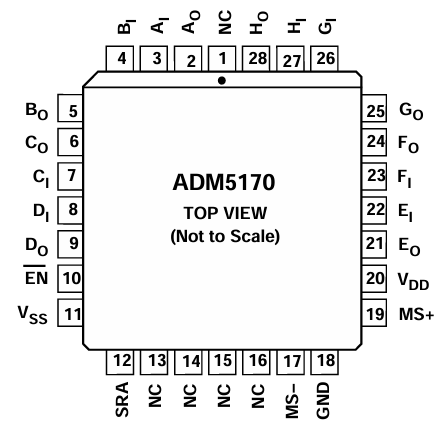

پیکربندی پین ADM5170AP

عیاشی	عمل
حرفهایDD	ورودی منبع تغذیه ، 10 ± ± 10 ٪.
حرفهایSS	ورودی منبع تغذیه ، -10 V ± 10 ٪.
GND	پین زمینباید به 0 V وصل شود.
بوهامن بشربشربشرسخنرانیمن	ورودی دیجیتال به درایورهای A تا H.
بوهاای بشربشربشرسخنرانیای	خروجی RS-232/RS-423 از رانندگان A تا H.
در	پین را فعال کنید.هنگامی که زیاد باشد ، تمام خروجی ها 3 موردی هستند.
MS+، MS-	ورودی ورودی ها.برای کنترل سطح خروجی استفاده می شود نوسانبا MS+ و MS- متصل به GND ، سطح خروجی RS-423A انتخاب می شود.با MS+ به V متصل استDD وت MS- به V متصل استSS، RS-232 سطح خروجی توسعه یافته است.
SRA	ورودی تنظیم نرخ خواب.یک مقاومت خارجی (2 کیلو و 10 kΩ) بین این پین و GND متصل شده برای کنترل خروجی SLEW استفاده می شود نرخ (10 V/μs تا 2.2 V/μs).

مدل های ADM5170AP CAD

نماد ADM5170AP

ردپای ADM5170AP

مدل 3D ADM5170AP

ویژگی های ADM5170AP

• هشت درایور خط تک انتها: ADM5170AP شامل هشت درایور خط مستقل در یک بسته است که امکان چندین کانال انتقال داده را به طور همزمان فراهم می کند.این ویژگی برای سیستم های ارتباطی پیچیده دیجیتالی که به خروجی های مختلف سیگنال نیاز دارند مفید است

• رعایت استانداردها: این دستگاه مطابق با استانداردهای EIA RS-232E ، RS-423A و CCITT V.10/X.26 است ، اطمینان حاصل می کند که می تواند به راحتی در طیف وسیعی از چارچوب های ارتباطی دیجیتال کار کند و با پروتکل های ارتباطات بین المللی سازگار است.

• نرخ خواب قابل برنامه ریزی: می توانید با اتصال یک مقاومت خارجی بین پین و زمین تنظیم میزان SLE (SRA) ، میزان خروجی خروجی را از 10 ولت/میکرومتر به 2.2 ولت بر میکروها تنظیم کنید.این قابلیت تنظیم امکان تنظیم دقیق یکپارچگی سیگنال را با توجه به ویژگی های کابل اتصال ، کاهش بازتاب سیگنال و خطاهای انتقال فراهم می کند.

• دامنه ولتاژ عرضه گسترده : ADM5170AP با ولتاژ عرضه از 9 ولت تا 15 ولت برای VDD و از -9 ولت تا 15 ولت برای VSS عمل می کند.این طیف وسیع دارای منبع تغذیه مختلفی است و باعث افزایش انعطاف پذیری دستگاه در تنظیمات مختلف سیستم می شود.

• فناوری کم مصرف CMOS: ADM5170AP با استفاده از فناوری CMOS با قدرت کم ، مصرف برق را در هنگام غیرفعال کردن به 40 مگاوات کاهش می دهد.این ویژگی برای صرفه جویی در انرژی در سیستمهایی که به ساعات کار طولانی و پایداری نیاز دارند ، مهم است.

• خروجی های 3 ایالت: پین های خروجی ADM5170AP را می توان با استفاده از پین EN (فعال کردن ورودی) غیرفعال کرد.این قابلیت امکان به اشتراک گذاری خطوط ارتباطی مشترک را فراهم می کند و از تداخل سیگنال جلوگیری می کند ، و آن را برای سیستم هایی که چندین درایورها مسیرهای خروجی را به اشتراک می گذارند ، ایده آل می کند.

• ورودی های سازگار TTL/CMOS: راننده خط هم سطح ورودی TTL و هم CMOS را می پذیرد و تطبیق پذیری را در رابط با خانواده های منطق مختلف ارائه می دهد.این ویژگی با از بین بردن نیاز به سخت افزار تغییر سطح اضافی ، فرآیند طراحی را ساده می کند.

• حفاظت از مدار کوتاه خروجی: این شامل محافظت داخلی در برابر شورت های خروجی است که با جلوگیری از آسیب به دلیل مدارهای کوتاه تصادفی در حین کار ، قابلیت اطمینان و دوام دستگاه را افزایش می دهد.

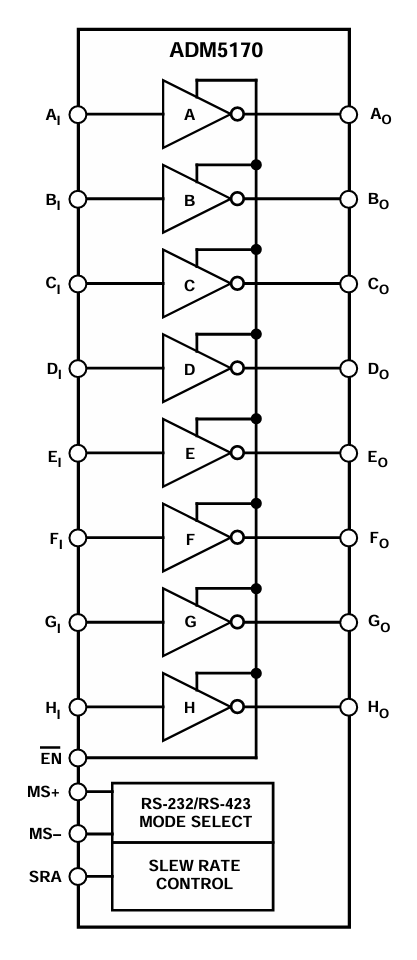

نمودار بلوک ADM5170AP

در نمودار از adm5170ap عملکرد خود را به عنوان یک درایور خط اکتال نشان می دهد ، و هشت کانال سیگنال ورودی-خروجی را با برچسب A از طریق H. کنترل می کند. TTL/CMOS سیگنال های ورودی را به سطح خروجی درایور خط مناسب (AO به HO) وارد کنید.این خروجی ها بسته به حالت انتخاب شده از طریق پین های MS+ و MS- می توانند طبق استانداردهای RS-232 یا RS-423 کار کنند.در حالت را انتخاب کنید بلوک در پایین سوئیچ های نمودار بین سطح سیگنالینگ RS-232 و RS-423.

علاوه بر این ، نمودار نشان می دهد کنترل نرخ کشت پین (SRA) ، که به شما امکان می دهد میزان انتقال سیگنال های خروجی را تنظیم کند.این به مدیریت یکپارچگی سیگنال و تداخل الکترومغناطیسی (EMI) ، به ویژه در خطوط انتقال طولانی تر کمک می کند.در در پین یک کنترل فعال است که همه رانندگان را به طور همزمان فعال یا غیرفعال می کند.به طور کلی ، ADM5170AP یک درایور خط همه کاره است که در سیستم های ارتباطی دیجیتال مورد استفاده قرار می گیرد ، که برای پشتیبانی از استانداردهای مختلف و اطمینان از انتقال سیگنال قابل اعتماد از طریق پیوندهای داده های سریال طراحی شده است.

مشخصات ADM5170AP

نوع	پارامتر
سازنده	دستگاه های آنالوگ شرکت
بسته بندی	لوله
وضعیت جزئی	منسوخ
نوع	محرک
پروتکل	Rs232 ، RS423
تعداد رانندگان/گیرنده ها	8/0
میزان داده ها	116kbps
ولتاژ - عرضه	9V ~ 15V
دمای عملیاتی	-40 درجه سانتیگراد 85 درجه سانتیگراد
نوع نصب	سطح سطح
بسته / مورد	28-LCC (J-Lead)
بسته دستگاه تأمین کننده	28-plcc (11.51x11.51)
شماره محصول پایه	ADM5170

برنامه نویسی حالت خروجی ADM5170AP

تراشه ADM5170AP دارای دو حالت خروجی است که به آن اجازه می دهد با استانداردهای مختلف ولتاژ برای ارسال سیگنال کار کند.این حالت ها عبارتند از:

1. حالت خروجی کم: این حالت از استاندارد RS-423A پیروی می کند ، که برای ارتباطات ساده و نقطه به نقطه استفاده می شود.برای استفاده از این حالت ، پین های SELECT MODE را که دارای برچسب MS+ و MS- هستند ، مستقیماً به زمین (GND) وصل کنید.این تنظیم سطح ولتاژ را پایین تر و کنترل تر نگه می دارد ، که برای جلوگیری از تداخل در هنگام نزدیک بودن خطوط مناسب است.

2. حالت خروجی بالا: این حالت با استاندارد RS-232 مطابقت دارد و برای سناریوهایی که کابل ها در آن طولانی هستند مناسب است یا سیگنال مجبور به سفر دور است ، زیرا امکان سیگنال های ولتاژ قوی تر و بالاتر را فراهم می کند.برای فعال کردن این حالت ، MS+ را به منبع تغذیه مثبت (VDD) و MS- به منبع تغذیه منفی (VSS) وصل کنید.این باعث می شود خروجی قوی تر شود و اطمینان حاصل شود که سیگنال در مسافت های طولانی تر پاک می شود.

ورودی				بازده
خانم+	ام‌اس-	در	داده
GND	GND	0	0	5 ولت تا 6 ولت (RS-423)
GND	GND	0	1	-5 ولت تا 6 ولت (RS-423)
حرفهایDD	حرفهایSS	0	0	(VDD-3 V) (RS-232) ¹
حرفهایDD	حرفهایSS	0	1	(VSS + 3 V) (RS-232) ¹
x	x	1	x	Z بالا

برنامه های ADM5170AP

سیستم های ارتباطی پر سرعت

ADM5170AP به دلیل ظرفیت خود برای رسیدگی به نرخ داده ها تا 116 کیلوبایت بر ثانیه ، برای سیستم های ارتباطی پر سرعت مناسب است.این امر باعث می شود که برنامه هایی که نیاز به انتقال سریع و قابل اعتماد داده از طریق شبکه ها دارند ، مناسب باشد.

درگاه ها و لوازم جانبی کامپیوتر I/O

این درایور خط به طور گسترده در درگاه های ورودی/خروجی رایانه و لوازم جانبی رایانه استفاده می شود.سازگاری آن با سطح TTL/CMOS و استانداردهای RS-232E/RS-423A تضمین می کند که می تواند یکپارچه با طیف گسترده ای از سخت افزار رایانه ادغام شود ، باعث افزایش اتصال و جریان داده ها بین دستگاه ها شود.

مودم های پر سرعت

با توجه به رسیدگی به نرخ بالای داده و میزان تنظیم قابل تنظیم ، ADM5170AP یک انتخاب عالی برای برنامه های مودم با سرعت بالا است.این امر به تعدیل و از بین بردن سیگنال های داده به طور مؤثر و اطمینان از اتصال اینترنت واضح و مداوم کمک می کند.

چاپگرها

در چاپگرها ، ADM5170AP به انتقال قابل اعتماد داده ها بین رایانه و چاپگر کمک می کند.توانایی آن در انتقال داده ها به طور مؤثر در مسافت های طولانی تر و بدون از دست دادن ، عملیات چاپی با کیفیت بالا و سریع را تضمین می کند.

سطح منطقی ترجمه

این دستگاه همچنین در ترجمه سطح منطق نقش دارد و سطح ورودی TTL یا CMOS را به سطح خروجی RS-232E یا RS-423A تبدیل می کند.این عملکرد در سیستمهایی که دستگاه ها در سطوح منطقی مختلف کار می کنند خوب است و از سازگاری و ارتباط مؤثر در بین اجزای الکترونیکی متنوع اطمینان می یابد.

ADM5170AP قطعات مشابه

• adm560jrsz

• adm5170jp-reel

• adm560jrs

مزایای ADM5170AP

پشتیبانی از پروتکل دوگانه با حالت انتخاب

ADM5170AP اجازه می دهد تا بین استانداردهای خروجی RS-232E و RS-423A با استفاده از ورودی های انتخابی حالت (MS+ و MS-) انتخاب کنید.این سازگاری دوگانه انعطاف پذیری را در طراحی برنامه ارائه می دهد ، و نیازهای مختلف ارتباطی را بدون نیاز به مؤلفه های اضافی در اختیار شما قرار می دهد.

هشت راننده مستقل

ADM5170AP با ادغام هشت درایور خط تک انتهایی در یک بسته ، نیاز به تراشه های متعدد ، صرفه جویی در فضا و کاهش پیچیدگی در طراحی سیستم را به حداقل می رساند.این ادغام در محیط هایی با املاک و مستغلات PCB محدود است.

دامنه ولتاژ عرضه گسترده

توانایی دستگاه برای کار در یک محدوده ولتاژ عرضه گسترده (9 ولت تا 15 ولت برای VDD و -9 ولت تا 15 ولت برای VSS) باعث می شود تا آن را با محیط های مختلف قدرت سازگار کند و باعث افزایش کاربرد آن در تنظیمات عملیاتی متنوع شود.

مصرف انرژی کم

ADM5170AP با داشتن فناوری کم مصرف CMOS ، قدرت کمتری را مصرف می کند ، به خصوص در هنگام معلولیت (فقط 40 مگاوات).این بهره وری انرژی باعث می شود که در صورت نیاز به حفاظت از انرژی ، مانند دستگاه های باتری ، مناسب باشد.

ورودی های سازگار TTL/CMOS

سازگاری آن با سطح منطق استاندارد TTL و CMOS تضمین می کند که ADM5170AP می تواند یکپارچه با طیف گسترده ای از سیستم های دیجیتال رابط کند و نیاز به سخت افزار تغییر سطح و ساده سازی طراحی سیستم را از بین می برد.

حفاظت از مدار کوتاه خروجی

با محافظت داخلی در برابر شورت های خروجی ، ADM5170AP دوام و قابلیت اطمینان افزایش یافته ، محافظت از دستگاه و سیستم در برابر آسیب های ناشی از مدارهای کوتاه تصادفی در حین کار را فراهم می کند.

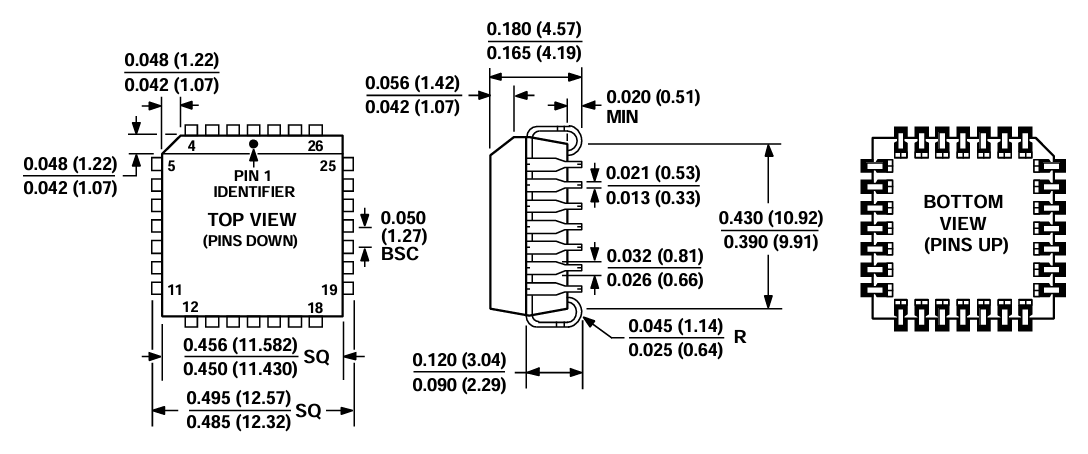

ابعاد بسته بندی ADM5170AP

ابعاد بسته بندی

پارامتر	بعد (میلی متر)
عرض بدن (حداقل - حداکثر)	12.32 - 12.57
طول بدن (حداقل - حداکثر)	11.43 - 11.58
ارتفاع بدن (حداقل - حداکثر)	9.91 - 10.92
دهانه سرب (حداقل - حداکثر)	4.19 - 4.57
زمین سرب (معمولی)	1.27
ضخامت سرب (حداقل - حداکثر)	0.33 - 0.53
عرض سرب (حداقل - حداکثر)	0.64 - 1.14
ارتفاع ایستاده (دقیقه)	0.51
عرض شانه سرب (حداقل - حداکثر)	1.07 - 1.42
شعاع گوشه (R) (حداقل - حداکثر)	0.64 - 1.14

طرح کلی

ADM5170AP تولید کننده

ADM5170AP توسط تولید می شود دستگاه های آنالوگ شرکت (ADI) ، یک رهبر شناخته شده در سطح جهانی در طراحی و تولید مدارهای یکپارچه آنالوگ ، سیگنال مختلط و پردازش سیگنال دیجیتال (DSP).ADI در سال 1965 تأسیس و مقر آن در ویلمینگتون ، ماساچوست ، به دلیل ارائه راه حل های نیمه هادی برش که در صنایع مانند ارتباطات ، اتوماسیون صنعتی ، سیستم های خودرو و الکترونیک مصرفی خدمت می کند ، شناخته شده است.شهرت ADI برای قابلیت اطمینان و نوآوری در مؤلفه هایی مانند ADM5170AP منعکس شده است که تمرکز شرکت را بر روی یکپارچگی سیگنال ، مصرف کم مصرف و انعطاف پذیری سیستم نشان می دهد.دستگاه های آنالوگ تضمین می کنند که هر محصول ، از جمله ADM5170AP ، مطابق با استانداردهای دقیق کیفیت و عملکرد برای سیستم های الکترونیکی مدرن است.

پایان

ADM5170AP یک راه حل کاملاً مناسب برای برنامه های ارتباطی دیجیتالی که خواستار تبدیل سیگنال قوی و انعطاف پذیری پروتکل هستند ، ارائه می دهد.با پشتیبانی از استانداردهای RS-232E و RS-423A ، هشت کانال درایور مستقل و ویژگی هایی مانند میزان تولید و خروجی قابل برنامه ریزی ، کنترل را فعال می کند ، این یکپارچه سازی طراحی را در طیف گسترده ای از سیستم ها ساده می کند.سازگاری آن با ورودی های TTL/CMOS ، عملکرد کم انرژی و محافظت از اتصال کوتاه داخلی باعث افزایش بیشتر کاربرد آن در محیط های حساس به قدرت و فضای محدود می شود.ADM5170AP با حمایت از شهرت دستگاه های آنالوگ برای کیفیت و نوآوری ، یک انتخاب محکم برای افرادی است که به دنبال عملکرد قابل اعتماد در برنامه های ارتباطی سریال هستند.
