راهنمای تقویت کننده AD8130AR: ویژگی ها ، pinout ، برنامه ها و برگه داده

این راهنما همه چیز در مورد AD8130AR ، یک تقویت کننده با سرعت بالا است.این طراحی شده است تا سیگنال هایی را از کابل های جفت پیچ خورده (نوعی که اغلب در شبکه ها استفاده می شود) بگیرد و آنها را به سیگنال های تمیز و تک انتهایی تبدیل کند که سایر قسمت های یک سیستم می توانند از آن استفاده کنند.در این مقاله ، شما می آموزید که AD8130AR چه کاری انجام می دهد ، چگونه در داخل کار می کند ، می توانید از آن استفاده کنید و چه نسخه هایی برای نیازهای مختلف در دسترس است.

کاتالوگ

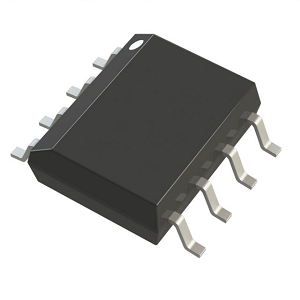

نمای کلی AD8130AR

در AD8130AR تقویت کننده گیرنده دیفرانسیل با سرعت بالا است که برای انتقال سیگنال دقیق از روی کابل های جفت پیچ خورده طراحی شده است.به عنوان بخشی از خانواده AD8129/AD8130 ، در تبدیل سیگنال های دیفرانسیل به خروجی های تک انتهایی با وفاداری سیگنال عالی عالی است.با پهنای باند گسترده 3 دسی بل از 270 مگاهرتز و میزان کشتار استثنایی 1090 ولت بر میکروس ، برای انتقال داده های ویدیوی آنالوگ یا دیجیتال و داده های پر سرعت ایده آل است.AD8130AR طرد حالت مشترکی عالی را در 94 دسی بل در فرکانس های کم و 70 دسی بل در 10 مگاهرتز اندازه گیری می کند ، و این امکان را می دهد تا به طور مؤثر حتی از طریق کابل کشی کم هزینه و بدون هزینه کار کند.این محدوده از محدوده منبع تغذیه گسترده ، از یک ریل +4.5 ولت تا 12.6 ولت ± دوگانه پشتیبانی می کند و امکان استفاده از ولتاژهای متنوع سیستم را بدون نیاز به ترانسفورماتورهای جداسازی فراهم می کند.AD8130 پایدار و به بهترین وجه برای برنامه های پهنای باند و کمتری مناسب است.

اگر به دنبال تقویت کننده گیرنده قابل اعتماد و با کارایی بالا هستید ، AD8130AR یک انتخاب عالی است.امروز سفارش فله خود را با ما قرار دهید تا سیستم های پر سرعت خود را به راحتی با کارگردانی سیگنال کم نوسان و کم مصرف اجرا کنید.

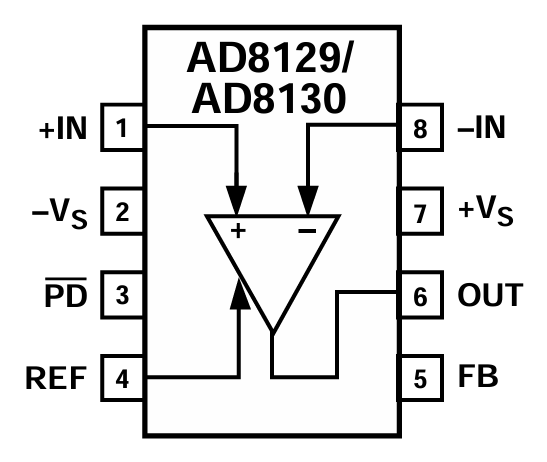

پیکربندی پین AD8130AR

شماره پین	نام پین	شرح
1	در	ورودی غیر معکوس (ورودی دیفرانسیل مثبت)
2	- vs	ولتاژ منبع تغذیه منفی
3	PD̅	کنترل قدرت پایین (کم فعال)
4	پیروز	ورودی ولتاژ مرجع (تنظیم حالت مشترک خروجی)
5	FB	پین بازخورد (برای تنظیم سود یا ثبات)
6	خارج	خروجی تقویت کننده
7	+در مقابل	ولتاژ منبع تغذیه مثبت
8	، در - در - -	ورودی وارونه (ورودی دیفرانسیل منفی)

مدل های CAD AD8130AR

نماد AD8130AR

ردپای AD8130AR

مدل 3D AD8130AR

ویژگی های AD8130AR

پهنای باند: AD8130AR از پهنای باند −3 dB از 270 مگاهرتز با افزایش وحدت پشتیبانی می کند و به آن اجازه می دهد سیگنال های آنالوگ و دیجیتال سریع را با حداقل از دست دادن یا تأخیر کنترل کند.این امر باعث می شود برای برنامه های با فرکانس بالا مانند انتقال فیلم و پیوندهای داده با سرعت بالا مناسب باشد.

سرعت کشت سریع: با سرعت بسیار بالایی از 1090 ولت در هر میکرو ثانیه ، تقویت کننده می تواند به سرعت به تغییرات سریع در سیگنال ورودی پاسخ دهد ، از انتقال سیگنال تیز و کاهش اعوجاج در شکل های موج سریع تغییر کند.

نسبت عالی رد حالت مشترک (CMRR): AD8130AR 94 dB CMRR از DC تا 100 کیلو هرتز ، 80 دسی بل در 2 مگاهرتز و 70 دسی بل در 10 مگاهرتز به دست می آورد.این امر به آن اجازه می دهد تا سر و صدای ناخواسته یا تداخل را که به طور مساوی در هر دو ورودی ظاهر می شود ، حتی در فرکانس های زیاد برای استفاده با کابل های جفت پیچ خورده بدون ضرب و شتم رد کند.

امپدانس ورودی بالا: امپدانس ورودی بالا آن ، حداقل بارگذاری بر روی منبع سیگنال ، حفظ یکپارچگی سیگنال و ایجاد رابط با سایر مدارها را تضمین می کند.

محدوده ولتاژ حالت مشترک ورودی گسترده: دامنه گسترده حالت مشترک به این معنی است که تقویت کننده می تواند ولتاژهای ورودی را که نوسان در بالا یا زیر زمین بدون تحریف ، حتی بدون استفاده از ترانسفورماتورها ، می تواند بپذیرد.

سر و صدای ورودی کم: AD8130AR کف کم سر و صدا را حفظ کرده و آن را برای برنامه های دقیق مانند ابزار دقیق و دستگاه های پزشکی مناسب می کند.

تحریف کم: آمپلی فایر اعوجاج هارمونیک کل بسیار کمی را ارائه می دهد ، که در 79 DBC برای سیگنال 1 ولت P-P در 5 مگاهرتز اندازه گیری می شود.این تولید مثل سیگنال دقیق در برنامه هایی مانند انتقال فیلم یا RF BaseBand را تضمین می کند.

دامنه منبع تغذیه گسترده : این کار می تواند از یک منبع واحد با شروع +4 ولت و یا از منابع دوگانه تا 12.6 ولت پوند کار کند ، و سازگاری با طیف گسترده ای از ولتاژ سیستم و بهبود سازگاری طراحی را ارائه می دهد.

تابع قدرت پایین: پین یکپارچه پاور پایین اجازه می دهد تا در صورت لزوم دستگاه را غیرفعال کنید و از قدرت در برنامه های باتری یا حساس به انرژی استفاده کنید.

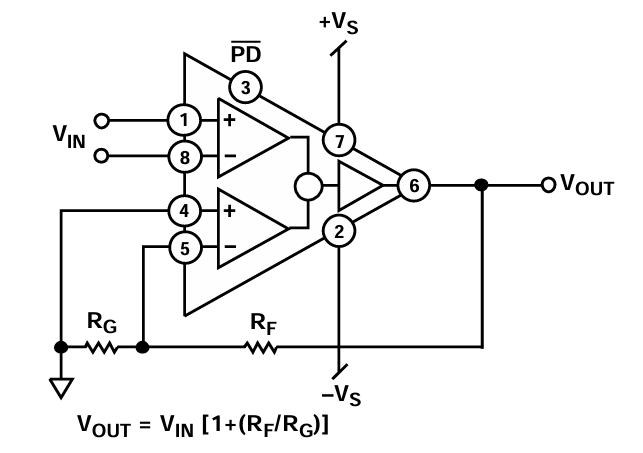

نمودار بلوک AD8130

نمودار بلوک ساختار داخلی AD8130 و نوع AD8130AR آن را نشان می دهد ، که هر دو به عنوان تقویت کننده گیرنده دیفرانسیل عمل می کنند.در هسته دستگاه دو تقویت کننده دیفرانسیل داخلی قرار گرفته اند که برای پردازش یک سیگنال ورودی تک انتهایی (V_IN) تنظیم شده و یک خروجی دیفرانسیل تولید می کنند.این سیگنال در پین 1 (ورودی غیر معکوس) وارد می شود و از طریق دو تقویت کننده داخلی همسان جریان می یابد که رد کردن حالت عالی و وفاداری سیگنال را حفظ می کند.پین 5 از طریق مقاومت RG پایه گذاری شده است ، در حالی که مقاومت بازخورد RF خروجی را به مسیر معکوس متصل می کند و افزایش را مطابق فرمول تنظیم می کند:

این ترتیب بازخورد ثبات و کنترل دقیق افزایش را تضمین می کند.نیرو از طریق پین های 2 و 7 به دستگاه تأمین می شود که به ترتیب به ریل های عرضه منفی و مثبت (-VS و +VS) وصل می شوند.پین 6 سیگنال تقویت شده نهایی را خروجی می کند ، و پین 3 (PD) امکان کنترل برق را در هنگام استفاده از دستگاه به شما امکان می دهد.معماری دیفرانسیل داخلی اعوجاج و تداخل خارجی را به حداقل می رساند ، و سری AD8130 را برای خواستار برنامه های پر سرعت مانند توزیع سیگنال ویدیویی دقیق از روی خطوط جفت پیچ خورده مناسب می کند.

مشخصات AD8130AR

نوع	پارامتر
سازنده	دستگاه های آنالوگ شرکت
بسته بندی	لوله
وضعیت جزئی	منسوخ
نوع تقویت کننده	متمایز
تعداد مدارها	1
میزان قند	1100 V/μs
پهنای باند -3DB	290 مگاهرتز
فعلی - تعصب ورودی	500 سدیم
ولتاژ - جبران ورودی	400 میکرو ولت
فعلی - عرضه	13 میلی آمپر
جریان - خروجی / کانال	40 میلی آمپر
ولتاژ - دهانه عرضه (دقیقه)	4.5 ولت
ولتاژ - دهانه تأمین (حداکثر)	25.2 ولت
دمای عملیاتی	-40 درجه سانتیگراد 85 درجه سانتیگراد
نوع نصب	سطح سطح
بسته / مورد	8-SOMIC (0.154 "، عرض 3.90 میلی متر)
بسته دستگاه تأمین کننده	8-سبی
شماره محصول پایه	AD8130

برنامه های AD8130AR

گیرنده های خط دیفرانسیل پر سرعت

AD8130AR برای دریافت سیگنال های دیفرانسیل با فرکانس بالا که از طریق کابل های جفت پیچ خورده منتقل می شوند ، ساخته شده است.رد کردن حالت عالی و پهنای باند گسترده آن اطمینان حاصل می کند که سیگنال حتی در صورت وجود سر و صدای الکتریکی خارجی ، تمیز و دقیق باقی می ماند.این امر آن را برای استفاده در اتوماسیون صنعتی ، پیوندهای ارتباطی یا محیط هایی که EMI و متقاطع نگرانی دارند ، ایده آل می کند.

تبدیل دیفرانسیل به تک یکپار

در بسیاری از سیستم ها ، سیگنال ها برای ایمنی سر و صدا به صورت دیفرانسیل منتقل می شوند اما برای پردازش بیشتر باید به سیگنال های تک انتهایی تبدیل شوند.AD8130AR این تبدیل را با حداقل اعوجاج و پشتیبانی ولتاژ گسترده انجام می دهد و باعث ایجاد رابط تمیز و کارآمد بین خروجی های دیفرانسیل و ADC های تک انتهایی ، DSP ها یا سیستم های آنالوگ می شود.

تقویت کننده های ابزار دقیق با سرعت بالا

AD8130AR به لطف امپدانس ورودی بالا ، سر و صدای کم و خطی استثنایی ، برای برنامه های ابزار دقیق مناسب است.این امکان را برای اندازه گیری دقیق دیفرانسیل و تقویت بدون اضافه کردن سر و صدای سیستم فراهم می کند و آن را در رابط های حسگر علمی ، پزشکی یا صنعتی ارزشمند می کند.

برنامه های تغییر سطح

AD8130AR دامنه ولتاژ حالت مشترک ورودی گسترده را در خود جای داده است و به آن اجازه می دهد سطح ولتاژ بین سیستم هایی با پتانسیل های مختلف زمین را تغییر دهد.این در سیستمهایی مفید است که مسافت های طولانی را طی می کنند یا دامنه های مختلف برق را بدون نیاز به ترانسفورماتور انزوا یا سخت افزار اضافی متصل می کنند.

انتقال سیگنال ویدیویی آنالوگ و دیجیتال

AD8130AR با پهنای باند گسترده و اعوجاج کم ، برای انتقال سیگنال های ویدیویی آنالوگ یا دیجیتال بر روی کابل های جفت پیچ خورده ایده آل است.این وضوح تصویر و یکپارچگی زمان بندی را حفظ می کند ، و آن را برای سیستم های نظارت تصویری ، تجهیزات پخش یا تنظیمات دید دستگاه که نیاز به انتقال از راه دور دارند ، مناسب می کند.

سیستم های انتقال داده با سرعت بالا

در سیستم های ارتباطی داده ، تخریب سیگنال از فاصله از فاصله یک نگرانی عمده است.AD8130AR با حفظ وفاداری سیگنال بالا حتی بیش از طول کابل های طولانی ، این مسئله را کاهش می دهد و اطمینان حاصل می کند که سیگنال های دیجیتالی سریع دست نخورده می شوند.این یک انتخاب عالی برای سیستمهایی مانند اترنت بیش از جفت پیچ خورده ، واحدهای دستیابی به داده ها یا پشت پرده های کنترل دیجیتال است.

قسمتهای مشابه AD8130AR

• AD8130ARZ-Reel

AD8130ARZ-Reel از نظر عملکردی با AD8130AR یکسان است ، با همان پهنای باند 270 مگاهرتز ، 1090 ولت/میکروس سرعت کشت و CMRR بالا.تفاوت اصلی در قالب بسته بندی آن نهفته است ، این نسخه در یک حلقه بدون سرب و سازگار با ROHS مناسب برای مونتاژ خودکار SMT (سطح سطح سطح) قرار دارد.این برای محیط های تولید با حجم بالا به دنبال انطباق محیط زیست و فرآیندهای تولید کارآمد ایده آل است.

• AD8130ARMZ-Reel

این نوع ، AD8130ARMZ-Reel ، تمام خصوصیات الکتریکی اصلی AD8130AR را به اشتراک می گذارد اما به جای SOIC استاندارد در یک بسته کوچک طرح بندی کوچک (MSOP-8) قرار می گیرد.فرمت MSOP ردپای کوچکتر را ارائه می دهد ، و آن را برای طرح های PCB جمع و جور یا محدود شده با فضا ایده آل می کند بدون اینکه عملکرد به خطر بیاندازد.این یک انتخاب برتر برای سیستم های تعبیه شده قابل حمل یا متراکم است.

• AD8130ARMZ-Reel7

AD8130ARMZ-REEL7 همان وسیله ای است که نسخه Armz-Reel است اما در یک قالب نوار و Reel 7 اینچی بهینه شده برای سیستم های انتخابی و مکان خاص تهیه شده است.این ویژگی های یکسان با سرعت بالا و با فاصله پایین را حفظ می کند و راحتی را برای خطوط مونتاژ که نیاز به تحمل حلقه های محکم تر یا اجرای دسته ای کوچکتر دارند ، ارائه می دهد.

مزایای AD8130AR

معماری بازخورد فعال

بر خلاف OP-AMP های سنتی ، AD8130AR از یک طرح بازخورد فعال استفاده می کند که مسیرهای ورودی و بازخورد را از هم جدا می کند.این باعث می شود تعامل بین سیگنال و بازخورد ، بهبود ثبات و به حداقل رساندن اعوجاج کاهش یابد.همچنین توانایی دستگاه در رد نویز حالت مشترک را افزایش می دهد و آن را برای پردازش سیگنال دیفرانسیل در مسافت های طولانی مناسب تر می کند.

پهنای باند بالا و نرخ کشتار

این آمپلی فایر پهنای باند 270 مگاهرتز و میزان رعد و برق سریع 1090 ولت بر میکروس را ارائه می دهد.این خصوصیات به آن اجازه می دهد تا لبه های سریع و محتوای با فرکانس بالا را با حداقل تأخیر یا از بین رفتن سیگنال اداره کند و آن را برای برنامه های کاربردی مانند انتقال فیلم ، RF BaseBand یا سیستم های ارتباطی دیجیتال ایده آل می کند.

اعوجاج و سر و صدا کم

با سطح سر و صدای ورودی فقط 12.5 نانوگرم/√ هرتز و اعوجاج هارمونیک به عنوان کم 79 DBC در 5 مگاهرتز ، AD8130AR تقویت سیگنال تمیز و با وفاداری را تضمین می کند.این امر آن را برای ابزار دقیق و دستیابی به داده های دقیق ایده آل می کند.

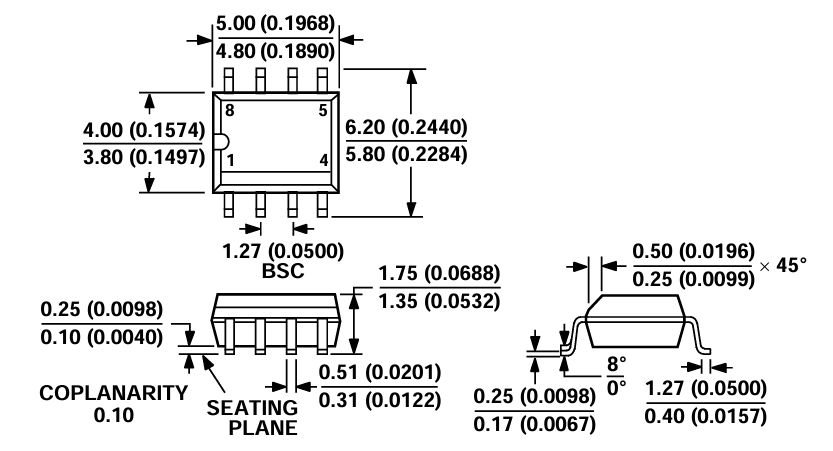

ابعاد بسته بندی AD8130AR

ابعاد بسته بندی

پارامتر	بعد (میلی متر)
عرض بدن	3.80 - 4.00
طول بدن	4.80 - 5.00
عرض کلی (با سرب)	5.80 - 6.20
ارتفاع بدن	1.35 - 1.75
زمین سرب (فاصله پین)	1.27 (BSC)
عرض سرب	0.25 - 0.50
ضخامت سرب	0.17 - 0.25
طول سرب (از بسته)	0.40 - 1.27
ارتفاع ایستاده	0.10 - 0.25
قیاسی	0.10 (حداکثر)
زاویه خم سرب	0 درجه - 8 درجه

طرح کلی

تولید کننده AD8130AR

AD8130AR توسط شرکت Analog Devices (ADI) تولید می شود ، یک شرکت نیمه هادی مشهور در سطح جهانی که برای رهبری خود در فن آوری های آنالوگ ، سیگنال مختلط و پردازش سیگنال دیجیتال شناخته شده است.ADI که در سال 1965 تأسیس و مقر آن در ویلمینگتون ، ماساچوست ، برای ارائه مؤلفه های دقیق که همه چیز را از اتوماسیون صنعتی و ابزار دقیق گرفته تا زیرساخت های ارتباطی و الکترونیک مصرف کننده پیشرفته قدرت می دهد ، شهرت شدیدی ایجاد کرده است.دستگاه های آنالوگ بر کیفیت ، نوآوری و قابلیت اطمینان طولانی مدت تأکید می کنند و مؤلفه های آن از جمله راه حل های قابل اعتماد AD8130AR در خواستار محیط های مهندسی را ایجاد می کنند.ADI با پشتیبانی گسترده طراحی ، مستندات قوی و تعالی تولید اثبات شده ، تضمین می کند که AD8130AR مطابق با استانداردهای سختگیرانه برای وفاداری سیگنال و عملکرد سیستم است.

پایان

AD8130AR هنگامی که به یک تقویت کننده قابل اعتماد نیاز دارید که سیگنال ها را تمیز نگه می دارد ، حتی بیش از کابل های طولانی یا در مکان های پر سر و صدا ، یک انتخاب هوشمندانه است.این برنامه طیف گسترده ای از سیستم های ویدیویی و داده های پر سرعت برای تست تجهیزات و سنسورها دارد.این کار با منبع تغذیه مختلف به خوبی کار می کند و در چندین نوع بسته قرار می گیرد تا متناسب با طرح های مختلف باشد.عملکرد قوی ، سر و صدای کم و کیفیت قابل اعتماد از دستگاه های آنالوگ ، آن را برای هر کسی که الکترونیک سریع و دقیق ایجاد می کند ، عالی می کند.
