راهنمای مفصلی برای تقویت کننده های عملیاتی OPA2134 و TL072

هنگامی که نوبت به انتخاب تقویت کننده عملیاتی مناسب ، به ویژه برای برنامه های صوتی و مختلف فنی می رسد ، ممکن است با دو گزینه محبوب روبرو شوید: OPA2134 و TL072.هر دو نقاط قوت خاص خود را دارند و درک ویژگی ها ، کاربردها و تفاوت های آنها می تواند به شما کمک کند تصمیم بگیرید که کدام یک متناسب با نیازهای شما است.در این مقاله به بررسی ویژگی های هر یک ، مقایسه ویژگی های آنها و ارائه بینشی در مورد مکان استفاده از هر یک از هر یک می توان استفاده کرد و تصمیم شما را آسان تر می کند.

کاتالوگ

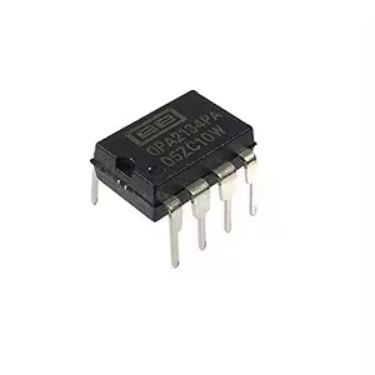

آشنایی با تقویت کننده عملیاتی OPA2134

در OPA2134 تقویت کننده عملیاتی با عملکرد صوتی در ذهن طراحی شده است ، و نویز کم و اعوجاج بسیار کم را ارائه می دهد و آن را برای برنامه های صوتی با کیفیت بالا مناسب می کند.مرحله ورودی FET آن هم کیفیت صدا و هم سرعت را افزایش می دهد و آن را برای خواستار پروژه های صوتی ایده آل می کند.چه در سیستم های موسیقی و چه در پردازش صوتی ، OPA2134 به دلیل ویژگی های قوی آن ، نتایج صوتی واضح و دقیقی را ارائه می دهد.

جنبه قابل توجه OPA2134 نوسان خروجی گسترده آن است و به آن امکان می دهد حتی در نزدیکی ولتاژ آن نیز به طور مؤثر عمل کند ، و فضای کافی برای مدارهای مختلف صوتی را ارائه می دهد.این تقویت کننده در نسخه های تک ، دوگانه و چهارگانه موجود است و در گزینه های 8 پین و 14 پین بسته بندی شده است ، این تقویت کننده دارای دمای گسترده ای از -40 درجه سانتیگراد تا 85 درجه سانتیگراد است و آن را برای محیط ها و شرایط مختلف متنوع می کند.

آشنایی با تقویت کننده عملیاتی TL072

در TL072 تقویت کننده عملیاتی عملکرد متعادل را با قیمت مناسب فراهم می کند و آن را به یک انتخاب محبوب برای برنامه های حساس به هزینه تبدیل می کند.این میزان سرعت بالایی را ارائه می دهد و پاسخ سریع به تغییرات سیگنال ورودی را امکان پذیر می کند ، که در کارهایی که به سرعت و دقت لازم است ، ارزشمند است.ولتاژ افست کم در TL072 خطاهای پردازش سیگنال را به حداقل می رساند و عملکرد قابل اعتماد در برنامه های دقیق را تضمین می کند.

علاوه بر ویژگی های عملکردی خود ، TL072 شامل محافظت های داخلی در برابر تخلیه الکترواستاتیک (ESD) و فیلترهای داخلی برای سیگنال های EMI و RF است و باعث افزایش قابلیت اطمینان آن در محیط های چالش برانگیز می شود.TL072 با داشتن دمای کار از -40 درجه سانتیگراد تا 125 درجه سانتیگراد ، برای طیف گسترده ای از برنامه ها ، از سیستم های صوتی گرفته تا درایوهای حرکتی مناسب است و یک راه حل کارآمد و مقرون به صرفه ارائه می دهد.

مقایسه ویژگی: OPA2134 در مقابل TL072

ویژگی های OPA2134

• کیفیت برتر صدا

هنگامی که با OPA2134 کار می کنید ، در حال انتخاب تقویت کننده ای هستید که کیفیت صدای عالی را ارائه می دهد.این بدان معناست که شما در برنامه های خود صدای واضح و مفصلی را تجربه خواهید کرد ، که برای تنظیمات صوتی حرفه ای مناسب است.

• اعوجاج فوق العاده کم

OPA2134 اعوجاج فوق العاده کم را ارائه می دهد ، که فقط با 0.00008 ٪ اندازه گیری می شود.این تضمین می کند که سیگنال صوتی شما از سر و صدای یا تغییرات ناخواسته دقیق و عاری باشد و تجربه گوش دادن صاف را ارائه دهد.

• سر و صدای کم

با سطح سر و صدای 8 NV/√ هرتز ، OPA2134 به حداقل نگه داشتن نویز پس زمینه کمک می کند.می توانید از آن در برنامه های صوتی حساس استفاده کنید که در آن پایین نگه داشتن سر و صدا در اولویت قرار دارد.

• ورودی واقعی FET

طراحی واقعی ورودی FET OPA2134 جریان تعصب ورودی بسیار کمی (فقط 5PA) را ارائه می دهد.این ویژگی در هنگام کار با منابع پر امپدانس مفید است ، زیرا این امر به حفظ دقت سیگنال کمک می کند.

• سرعت بالا

OPA2134 دارای سرعت بالای 20 ولت/میکروگرم و پهنای باند 8 مگاهرتز است.این بدان معنی است که می تواند تغییرات سریع سیگنال را تحمل کرده و عملکرد بهتری را در برنامه های پر سرعت فراهم کند.

• افزایش بالای حلقه باز

OPA2134 با افزایش حلقه باز 120 دسی بل ، دقت لازم را در پردازش صوتی به شما می دهد.این امکان کنترل و تقویت بهتر در مدارهای شما را فراهم می کند.

• دامنه عرضه گسترده

OPA2134 با محدوده عرضه 2.5 ولت ولت تا 18 ولت ولت عمل می کند و در نحوه طراحی مدارهای خود به شما انعطاف پذیری می دهد.چه از ولتاژ پایین تر یا بالاتر استفاده کنید ، این تقویت کننده می تواند با نیازهای شما سازگار باشد.

ویژگی های TL072

• نرخ بالای کشتار

TL072 میزان بالای 20 V/μs را ارائه می دهد ، که زمان پاسخ سریع را تضمین می کند.این امر باعث می شود برای دستیابی به تغییرات سریع سیگنال در مدارهای شما مناسب باشد.

• ولتاژ افست کم

TL072 با داشتن ولتاژ افست معمولی فقط 1 میلی ولت ، پردازش دقیق سیگنال را ارائه می دهد.لازم نیست نگران جبران ولتاژ بزرگی باشید که بر صحت سیگنال های خود تأثیر می گذارد.

• مصرف کم مصرف

TL072 در هر کانال فقط 940 میکرومتر مصرف می کند و اگر به دنبال یک تقویت کننده کارآمد با انرژی هستید ، این یک انتخاب عالی است.این به افزایش عمر دستگاه های باتری کمک می کند.

• دامنه ولتاژ گسترده

TL072 با دامنه ولتاژ عرضه 2.25 ولت تا 20 ولت ولت عمل می کند ، که اجازه می دهد تا در انواع برنامه ها استفاده شود.شما می توانید این تقویت کننده را با منابع مختلف با سهولت تطبیق دهید.

• سر و صدای کم

TL072 دارای سطح سر و صدای معمولی 18 NV/√ هرتز است.اگرچه به اندازه OPA2134 ساکت نیست ، اما هنوز هم در برنامه های کم نویز عملکرد خوبی دارد و خروجی صوتی تمیز را ارائه می دهد.

• محافظت از اتصال کوتاه

TL072 شامل محافظت از اتصال کوتاه داخلی است.در صورت بروز کوتاه ، این امر به شما در محافظت از مدار شما در برابر آسیب احتمالی کمک می کند ، و از عملکرد قابل اعتماد در طول زمان اطمینان حاصل می کند.

• اعوجاج هارمونیک کل کم

TL072 با اعوجاج هارمونیک کل پایین 0.003 ٪ ، یکپارچگی سیگنال های صوتی شما را حفظ می کند.در برنامه های صوتی می توانید صدای واضح و دقیق را انتظار داشته باشید.

مقایسه Pinout: OPA2134 در مقابل TL072

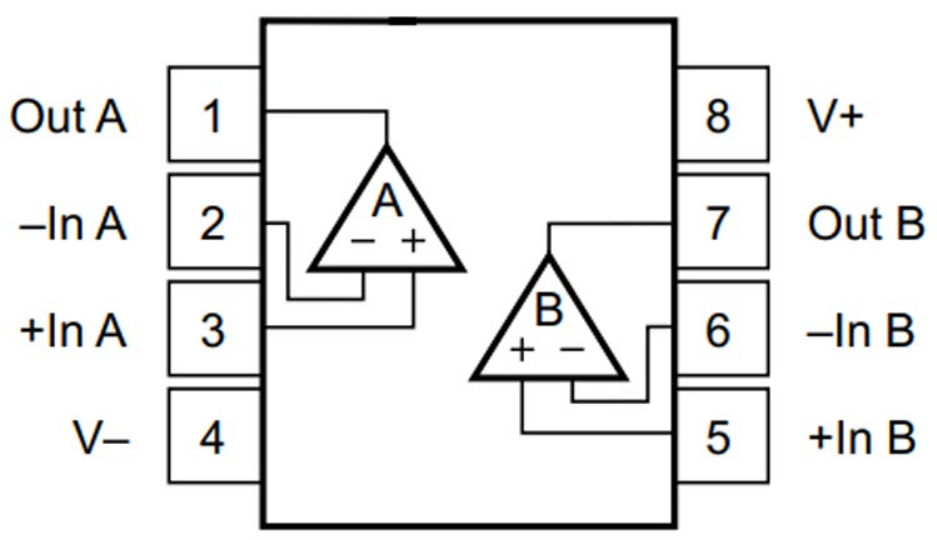

OPA2134 Pinout

Pinout TL072CD

مقایسه نمودار بلوک: OPA2134 در مقابل TL072

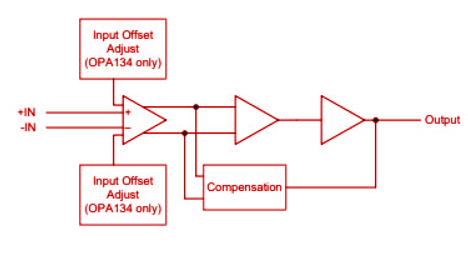

نمودار بلوک OPA2134

نمودار

مقایسه برنامه: OPA2134 در مقابل TL072

برنامه های OPA2134

• صوتی و موسیقی حرفه ای

OPA2134 برای برنامه های صوتی و موسیقی حرفه ای ایده آل است.سطح سر و صدای کم و اعوجاج آن ، آن را برای سیستم های صوتی با کیفیت بالا مناسب می کند ، جایی که شما به تولید مثل صوتی واضح و دقیق نیاز دارید.

• رانندگان خط

در برنامه های درایور خط ، OPA2134 با ارائه انتقال سیگنال تمیز در مسافت های طولانی ، برتری دارد.این تضمین می کند که سیگنال های صوتی شما حتی اگر از روی کابل ها منتقل شوند ، قوی و واضح باقی بمانند.

• گیرنده های خط

OPA2134 همچنین به عنوان یک گیرنده خط کار می کند و هنگام دریافت داده های صوتی ، یکپارچگی سیگنال را حفظ می کند.این امر به کاهش نویز و اعوجاج کمک می کند ، و اطمینان حاصل می کند که صدا دقیق باقی می ماند.

• صوتی چندرسانه ای

می توانید از OPA2134 در سیستم های صوتی چندرسانه ای استفاده کنید که صدای با کیفیت بالا در اولویت قرار دارد.پهنای باند گسترده و تحریف آن ، آن را برای بهبود تولید صوتی در سرگرمی های خانگی یا تنظیم رسانه ها مناسب می کند.

• فیلترهای فعال

در مدارهای فیلتر فعال ، OPA2134 عملکرد صاف را ارائه می دهد.این تضمین می کند که فیلترهای شما به طور مؤثر کار می کنند ، پردازش سیگنال ها بدون ایجاد سر و صدا یا اعوجاج.

• preamplifiers

OPA2134 برای مدارهای پیش تقویت کننده ، به ویژه در سیستم های صوتی مناسب است.سر و صدای کم و افزایش زیاد آن اطمینان حاصل می کند که سیگنال های شما قبل از پردازش بیشتر به صورت تمیز و دقیق تقویت می شوند.

• یکپارچه سازنده

برای مدارهای یکپارچه سازی ، OPA2134 دقت مورد نیاز برای پردازش سیگنال ها را به طور مؤثر ارائه می دهد.عملکرد پر سرعت آن ، ادغام صاف و بدون از دست دادن کیفیت داده ها را تضمین می کند.

• شبکه های متقاطع

در شبکه های متقاطع ، OPA2134 به تقسیم سیگنال های صوتی به محدوده فرکانس های مختلف کمک می کند.این تضمین می کند که بلندگوهای شما فرکانس های صحیح را دریافت می کنند و در نتیجه وضوح صدا بهتر می شود.

برنامه های TL072

• انرژی خورشیدی: رشته و اینورتر مرکزی

TL072 را می توان در برنامه های انرژی خورشیدی مانند رشته و اینورترهای مرکزی استفاده کرد.مصرف کم مصرف و راندمان بالا آن را برای مدیریت سیستم های انرژی خورشیدی مناسب می کند.

• درایوهای موتور: کنترل درایو AC و سروو

در سیستم های درایو حرکتی ، TL072 برای کنترل درایوهای AC و سروو به خوبی کار می کند.توانایی آن در رسیدگی به تغییرات سریع سیگنال به بهبود دقت مدارهای کنترل موتور کمک می کند.

• UPS آنلاین تک فاز

برای سیستم های UPS آنلاین تک فاز ، TL072 تنظیم قدرت پایدار را تضمین می کند.این امر به حفظ جریان پایدار قدرت کمک می کند ، و اطمینان حاصل می شود که تجهیزات حساس بدون وقفه کار می کنند.

• UPS سه فاز

TL072 همچنین در سیستم های UPS سه فاز کاربردی را پیدا می کند ، که در آن مصرف کم مصرف و عملکرد قابل اعتماد آن به تنظیم منبع تغذیه در تنظیمات بزرگتر کمک می کند.

• میکسرهای صوتی حرفه ای

در میکسرهای صوتی حرفه ای ، TL072 با ارائه پردازش صدا واضح و دقیق عملکرد خوبی دارد.سر و صدای کم و سطح اعوجاج هارمونیک ، حتی در محیط های خواستار ، از تولید صوتی تمیز اطمینان حاصل می کند.

• تجهیزات آزمایش باتری

TL072 برای تجهیزات آزمایش باتری مناسب است ، جایی که دقت و مصرف کم مصرف ضروری است.این کمک می کند تا ضمن به حداقل رساندن مصرف انرژی ، از اندازه گیری های دقیق اطمینان حاصل شود و این یک انتخاب عالی برای سیستم های مدیریت باتری است.

مقایسه مشخصات: OPA2134 در مقابل TL072

مشخصات	OPA2134	TL072
دمای عملیاتی	-40 درجه سانتیگراد تا 85 درجه سانتیگراد	0 درجه سانتیگراد تا 70 درجه سانتیگراد
ولتاژ عرضه	15 ولت	15 ولت
جریان عرضه	4 میلی آمپر	1.4 میلی متر
میزان قند	20 ولت/میکرومتر	16 ولت/میکرومتر
نوع تقویت کننده	صوتی	j-fet
فعلی - تعصب ورودی	5PA	20pa
جریان خروجی در هر کانال	35 میلی متر	40 میلی متر
ولتاژ - عرضه	5 ولت تا 36 ولت ، 2.5 ولت تا 18 ولت	6 ولت تا 36 ولت ، 3 ولت تا 18 ولت
محصول پهنای باند سود اسمی	8 مگاهرتز	4 مگاهرتز

نتیجه گیری: مقایسه تقویت کننده های عملیاتی OPA2134 و TL072

OPA2134 و TL072 چند تفاوت اساسی دارند.OPA2134 پهنای باند وحدت بالاتری از 8 مگاهرتز را در مقایسه با 3 مگاهرتز TL072 ارائه می دهد و به آن اجازه می دهد تا دامنه فرکانس وسیع تری داشته باشد.OPA2134 همچنین جریان ترکیبی بیشتری را در 4mA به خود جلب می کند ، در حالی که TL072 در 1.4mA با کارآیی بیشتری دارد.از نظر دامنه دما ، OPA2134 می تواند در شرایط شدیدتر از -40 درجه سانتیگراد تا 85 درجه سانتیگراد کار کند ، در حالی که TL072 در دمای 0 تا 70 درجه سانتیگراد کار می کند و آن را برای محیط های پایدار مناسب تر می کند.

سوالات متداول [سؤالات متداول]

1. OPA2134 چیست؟

OPA2134 یک تقویت کننده عملیاتی با کمبود و کم ارزش است که به طور خاص برای برنامه های صوتی طراحی شده است.این یک مرحله ورودی واقعی FET است که به ارائه کیفیت بهتر صدا و پاسخ سریعتر کمک می کند و آن را برای سیستم های صوتی با کارایی بالا مناسب می کند.

2. OPA2134 برای چه استفاده می شود؟

OPA2134 در برنامه های صوتی استفاده می شود که در آن اعوجاج و سر و صدای کم اهمیت دارند.با استفاده از مرحله ورودی واقعی FET ، کیفیت صدای برتر و عملکرد سریع را ارائه می دهد و آن را به یک انتخاب عالی برای مدارهای صوتی مانند Preamps و میکسرها تبدیل می کند.

3. آمپر TL071 OP چیست؟

TL071 یک تقویت کننده عملیاتی واحد است که از ورودی JFET با سرعت بالا استفاده می کند.این ترانزیستورهای JFET و دو قطبی را در یک مدار یکپارچه واحد ترکیب می کند و تعادل خوبی از سرعت و حساسیت ورودی را برای برنامه های مختلف فراهم می کند.

4. TL072 IC چیست؟

TL072 یک تقویت کننده عملیاتی با ورودی JFET است که برای تقویت پهنای باند و کاهش نویز ورودی طراحی شده است.این امر باعث می شود که معمولاً در برنامه های حساس به نویز مورد استفاده قرار گیرد و عملکرد تمیز و پایدار را ارائه دهد.

5. تفاوت های بین OPA2134 و TL072 چیست؟

تفاوتهای اصلی بین OPA2134 و TL072 در پهنای باند و مصرف برق آنها است.OPA2134 پهنای باند بالاتری از 8 مگاهرتز در مقایسه با 3MHz برای TL072 دارد.علاوه بر این ، OPA2134 از قدرت بیشتری استفاده می کند ، با یک جریان معمولی از 4mA ، در حالی که TL072 کمتر در 1.4ma مصرف می کند.
