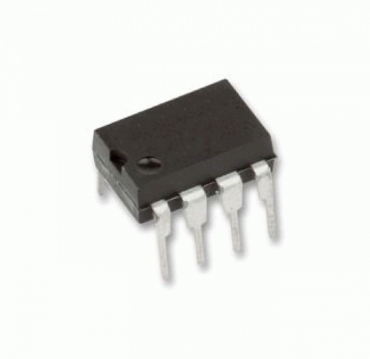

یک راهنمای جامع برای رمزگشایی تن LM567

LM567 یک رمزگذار بسیار سازگار است که به دلیل دقت در تشخیص فرکانس های خاص در محیط های سیگنال پیچیده مشهور است.در این مقاله به بررسی ویژگی های اصلی آن ، از جمله پیکربندی پین ، مدار و جزئیات قیمت گذاری و همچنین بینش در مورد کاربردهای عملی آن در ارتباطات ، کنترل از راه دور و سیستم های امنیتی می پردازیم.با درک نحوه عملکرد LM567 و مؤلفه های خارجی که بر عملکرد آن تأثیر می گذارد ، می توانید از تطبیق پذیری و قابلیت اطمینان آن در تشخیص فرکانس قدردانی کنید.چه برای استفاده فردی و چه برای خرید فله ، LM567 یک راه حل مقرون به صرفه برای پروژه های مختلف الکترونیکی ارائه می دهد.

کاتالوگ

نمای کلی LM567

در LM567 یک رمزگذار همه کاره است که هنگام شناسایی یک سیگنال ورودی که در داخل باند تعیین شده خود قرار دارد ، یک سوئیچ مقاوم در برابر ترانزیستور اشباع را به زمین فعال می کند.ادغام یک آشکارساز در فاز (I) و فاز (Q) در کنار یک نوسان ساز کنترل شده با ولتاژ (VCO) برای تنظیم فرکانس مرکز ، LM567 به اجزای خارجی امکان تنظیم فرکانس مرکز ، پهنای باند و تأخیر خروجی را به طور مستقل ارائه می دهد.بشر

ردیاب I/Q در LM567 برای تمایز سیگنال ها در فرکانس از پیش تعیین شده آن از موارد خارج از آن استفاده می شود.VCO مسئولیت تعیین فرکانس مرکز رمزگشایی را بر عهده دارد ، بنابراین باند فرکانس عملیاتی اولیه را برای رمزگذار تن تنظیم می کند.اجزای خارجی می توانند به طور مستقل فرکانس مرکز ، پهنای باند و تأخیر در خروجی را اصلاح کنند و میزان قابل توجهی از انعطاف پذیری را ارائه دهند.از نظر عملی ، این بدان معنی است که یک تراشه LM567 واحد می تواند با تغییر اجزای محیطی خود با برنامه های مختلف سازگار شود.این تطبیق پذیری بیشتر در ارتباطات از راه دور مفید است ، جایی که ممکن است محدوده فرکانس های مختلف مورد نیاز باشد ، یا در سیستم های هشدار ، جایی که زمان پاسخ متفاوت می تواند قابلیت استفاده را در چندین سناریو افزایش دهد.

تنظیم دقیق پارامترهای LM567 اغلب با الزامات کاربردی خاص مطابقت دارد.به عنوان مثال ، در برنامه های صوتی ، قرار دادن فرکانس مرکز برای مطابقت با نیازهای سیستم می تواند دقت تشخیص سیگنال را به میزان قابل توجهی افزایش دهد و از این طریق عملکرد کلی را بالا ببرد.تنظیم دقیق تأخیر در خروجی امکان بهینه سازی زمان پاسخ دستگاه را فراهم می کند ، و از فعال سازی سریع و دقیق در شرایط قابل استفاده اطمینان می دهد.این تنظیمات نه تنها به ضرورت فنی بلکه به دلیل تمایل به برآورده کردن و فراتر از انتظارات شما هدایت می شود.

پیکربندی PIN LM567

نام	نه	نوع	شرح
GND	7	پ	زمین مدار.
در	3	من	ورودی دستگاه
lf_cap	2	من	پین خازن فیلتر حلقه (LPF از PLL).
خارج	8	ای	خروجی دستگاه
_هه_	1	من	پین خازن فیلتر خروجی.
t_cap	5	من	پین اتصال خازن زمان بندی.
t_res	6	من	پین اتصال مقاومت زمان.
VCC	4	پ	پین تأمین ولتاژ.

نمایندگی LM567 CAD

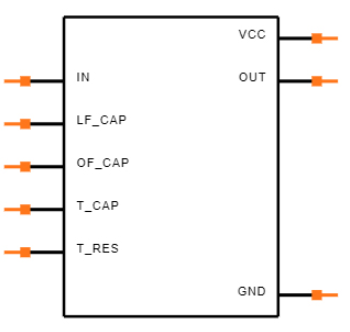

نماد

ردپای

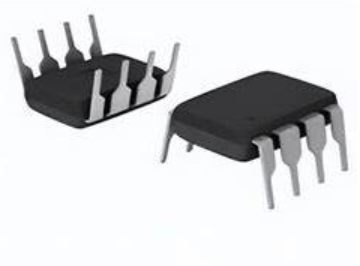

مدل سه بعدی

ویژگی های کلیدی LM567

نشان	شرح
دامنه فرکانس	دامنه فرکانس 20: 1 با یک مقاومت خارجی
سازگاری خروجی	خروجی سازگار با منطق با سینک فعلی 100 میلی آمپر توانایی
پهنای باند قابل تنظیم	پهنای باند قابل تنظیم از 0 تا 14 ٪
سرکوب سیگنال خارج از باند	سرکوب زیاد سیگنال های خارج از باند و سر و صدا
مصونیت سیگنال کاذب	مصونیت از سیگنال های دروغین
ثبات فرکانس مرکزی	فرکانس مرکز بسیار پایدار
فرکانس مرکز قابل تنظیم	فرکانس مرکز قابل تنظیم از 0.01 هرتز تا 500 کیلوهرتز

مشخصات فنی

در اینجا یک جدول برای تگزاس سازها آورده شده است LM567cn مشخصات فنی ، ویژگی ها ، پارامترها و قطعات با مشخصات مشابه.

نوع	پارامتر	مشخصات
سوار شدن	نوع نصب	از طریق سوراخ
	بسته / مورد	8-DIP (0.300 "، 7.62 میلی متر)
	تعداد پین	8
شرایط عملیاتی	دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد
بسته بندی	بسته بندی	لوله
	کد JESD-609	E0
	کد pbfree	هیچ
	وضعیت جزئی	منسوخ
	سطح حساسیت رطوبت	1 (نامحدود)
خصوصیات الکتریکی	ولتاژ - عرضه	4.75V ~ 9V
	ولتاژ تأمین عملیاتی	5 ولت
	جریان عملیاتی	12 میلی آمپر
	عرضه اسمی	12 میلی آمپر
	بسامد	10 مگاهرتز
	ظرفیت ورودی	25 عدد
خصوصیات جسمی	موقعیت پایانه	دوگانه
	زمین پایانی	2.54 میلی متر
	تعداد خاتمه	8
	عرض	7.62 میلی متر
قدرت	حداکثر اتلاف قدرت	1.1w
رعایت	رسیدن به SVHC	بدون SVHC
	سخت شدن	هیچ
	وضعیت ROHS	سازگار با ROHS
	بدون رهبری	حاوی سرب است
شناسایی بخشی	شماره قسمت پایه	LM567
	عمل	رمزگشایی تن
	تابع منطقی	رمز
انطباق صادراتی	کد ECCN	گوش 99
پایان پایانه	پایان	قلع/سرب (SN/PB)

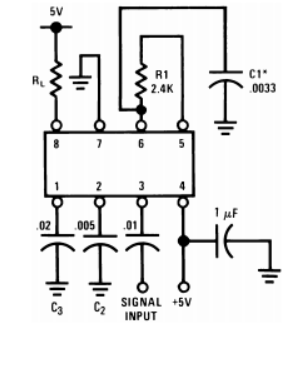

مدار آزمایش LM567

ξ = 100 کیلوهرتز + 5 ولت

توجه: تنظیم F₀ = 100 کیلوهرتز.

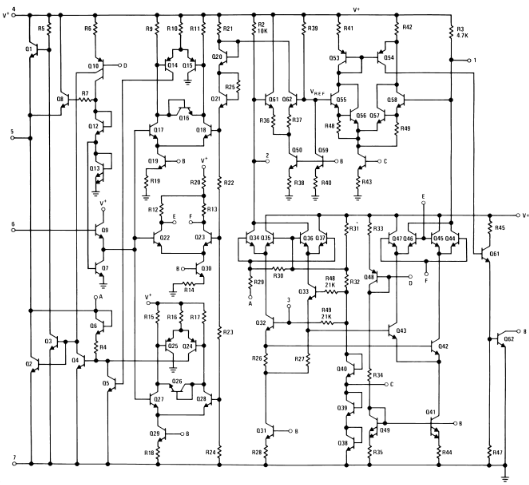

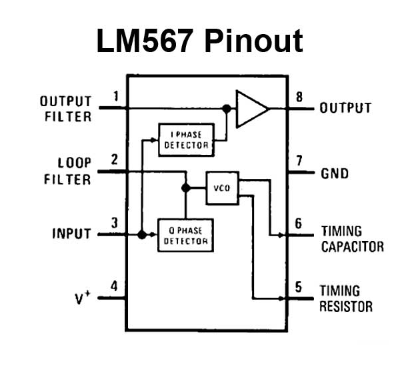

نمودار بلوک عملکردی LM567

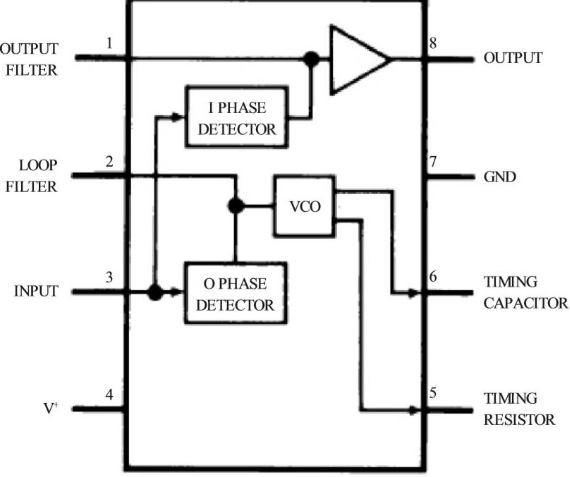

بازنمایی ساده LM567

IC های جایگزین برای LM567

شماره قطعه	شرح	سازنده
LM567CMX/NOPB	رمزگشایی Tone 8-SOMIC 0 تا 70	سازهای تگزاس
LM567CM/NOPB	IC Telecom ، Circuit Decoder Tone ، PDSO8 ، SOP-8 ، Telecom مدار سیگنالینگ	شرکت ملی نیمه هادی
LM567cm	مدار رمزگشایی تن ، PDSO8 ، SOP-8	Rochester Electronics LLC
LM567cmx	رمزگشایی تن 8-سونی	سازهای تگزاس

استفاده گسترده از LM567

LM567 ، یک رمزگذار بسیار سازگار با لحن ، به دلیل دقت و عملکرد آن در حوزه های بی شمار به کار می رود.

رمزگشایی تن کلیدی

استفاده اصلی از LM567 برای رمزگشایی تن کلیدی است.این فرآیند فرکانس های صوتی خاص مرتبط با کلیدهای فشرده شده بر روی دستگاه هایی مانند تلفن یا صفحه کلید دیجیتال را مشخص می کند.LM567 با رمزگشایی این تن ها با دقت ، تفسیر ورودی های کاربر در سیستم های مخابراتی و امنیت را تقویت می کند.این پاسخ سریع و صحیح به این ورودی ها را تضمین می کند.

نوسان سازهای دقیق

LM567 در ایجاد نوسان سازهای دقیق ، برای تولید سیگنال های الکترونیکی پایدار و دقیق استفاده می شود.این نوسان سازها برای برنامه های کاربردی مانند ساعت در مدارهای دیجیتال و دستگاههای ارتباطی که در آن هماهنگ سازی فعال است ، اساسی هستند.ظرفیت LM567 برای تولید فرکانس های دقیق زیربنای عملکرد قابل اعتماد دستگاه های وابسته به سیگنال های زمان بندی دقیق است.

کنترل اولتراسونیک

در کاربردهای کنترل اولتراسونیک ، LM567 فرکانس های خاص اولتراسونیک را رمزگشایی می کند.این بیشتر در سیستم های سنجش و کنترل از راه دور ، از جمله ابزارهای اندازه گیری فاصله ، سنسورهای مجاورت و کنترل های پیشرفته از راه دور مفید است.به عنوان مثال ، این می تواند کمک های پارکینگ وسیله نقلیه یا سیستم های سنجش پیشرفته روباتیک را تقویت کند.

نظارت بر فراوانی

LM567 قادر به نظارت بر فرکانس ها در زمینه های مختلف مانند ماشین آلات صنعتی یا سیستم های نظارت بر محیط زیست است.به عنوان مثال ، در نیروگاه ها ، این دستگاه را تضمین می کند که ماشین آلات در محدوده فرکانس ایمن کار می کنند و از این طریق از خرابی های مکانیکی بالقوه جلوگیری می کنند.این نشان دهنده نقش LM567 در حفظ کارآیی عملیاتی و استانداردهای ایمنی است.

تخریب FSK باند پهن

LM567 سیگنال های کلید تغییر فرکانس پهنای باند (FSK) را رمزگشایی می کند ، که در سیستم های ارتباطی داده ای همه گیر هستند که اطلاعات را از طریق تغییرات فرکانس منتقل می کنند.این فرآیند تخریب شامل بسیاری از روشهای ارتباطی دیجیتال مدرن ، از دستگاه های ارتباطی بی سیم گرفته تا شبکه های انتقال داده های پیچیده است.

کنترل از راه دور جریان حامل

LM567 از کنترل از راه دور جریان حامل پشتیبانی می کند ، که از سیم کشی الکتریکی یک ساختمان برای انتقال سیگنال استفاده می کند.این روش در زیرساخت های قدیمی که نصب خطوط ارتباطی جدید امکان پذیر نیست ، مفید است.تشخیص فرکانس دقیق LM567 تفسیر قابل اعتماد از سیگنال های کنترل را تضمین می کند ، و آن را برای مقاوم سازی قابلیت های کنترل معاصر به سیستم های موجود ایده آل می کند.

رمزگشده های صفحه بندی ارتباطی

در سیستم های صفحه بندی ارتباطی ، LM567 سیگنال های صفحه بندی را رمزگشایی می کند و به شما امکان می دهد هشدارها و پیام هایی را به طور مؤثر دریافت کنید.این امر در سیستم های مراقبت های بهداشتی مانند سیستم های تماس پرستار بسیار مفید است ، جایی که ارتباطات به موقع حاکم است.همچنین در تنظیمات صنعتی سودمند است و به سرعت اعزام هشدارها برای جلوگیری از تصادفات یا تقویت هماهنگی کمک می کند.

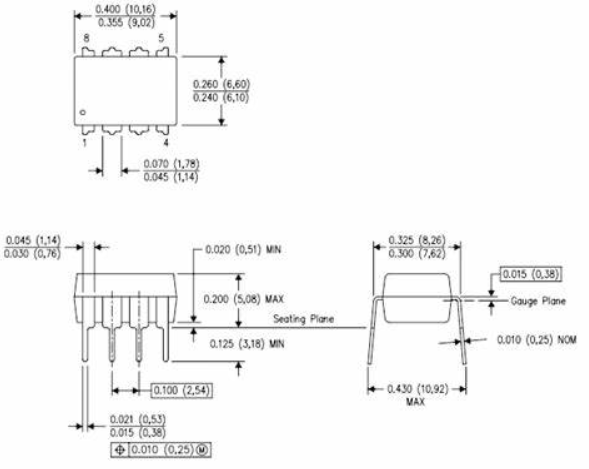

اطلاعات بسته بندی برای LM567

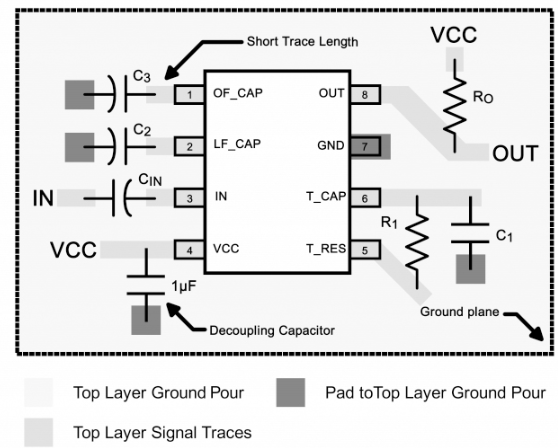

پیکربندی طرح بندی پیشرفته برای LM567

درباره سازنده

Texas Instrument (TI) ، مستقر در دالاس ، تگزاس ، نیمه هادی ها و مدارهای یکپارچه را طراحی و تولید می کند و به تولید کنندگان الکترونیک در سطح جهان خدمت می کند.TI که در بین 10 شرکت نیمه هادی برتر در سراسر جهان قرار دارد ، در درجه اول روی تراشه های آنالوگ و پردازنده های تعبیه شده تمرکز دارد و بیش از 80 ٪ از درآمد خود را به خود اختصاص می دهد.این تمرکز بر روی فناوری آنالوگ ، که سیگنالهایی مانند صدا ، نور و دما را به داده های دیجیتال تبدیل می کند ، موقعیت استراتژیک بازار TI را تقویت می کند.

TI بیش از تراشه های آنالوگ و پردازنده های تعبیه شده ارائه می دهد.فناوری پردازش نور دیجیتال (DLP) ، که در پروژکتورها و سیستم های سینمای خانگی استفاده می شود ، فداکاری TI را برای تقویت تجربیات بصری نشان می دهد.نمونه کارها TI همچنین شامل ماشین حساب ها و میکروکنترلرها است.این محصولات آموزشی برای پیشبرد یادگیری و توسعه در زمینه های STEM مفید است.از سال 2016 ، TI دارای 45000 حق ثبت اختراع در سراسر جهان است - شهادت به دنبال بی امان خود از نوآوری و تأثیر چشمگیر در صنعت نیمه هادی.این حق ثبت اختراعات بیش از دارایی های قانونی است.آنها نمایانگر نقاط عطف فنی و مزیت رقابتی TI هستند.

سوالات متداول [سؤالات متداول]

1. تفاوت بین LMC567 و LM567 چیست؟آیا آنها قابل تعویض هستند؟

نه ، آنها قابل تعویض نیستند.اگرچه در اصل مشابه است ، فرمول محاسبه فرکانس مرکز به دلیل تقسیم VOC در LMC567 متفاوت است.علاوه بر این ، LMC567 دامنه منبع تغذیه وسیع تری را ارائه می دهد و امکان انعطاف پذیری بیشتر در برنامه های مختلف را فراهم می کند ، بنابراین به نیازهای فنی متنوع تری می پردازد.

2. کدام نرم افزار شبیه سازی دارای تراشه LM567 است؟

تراشه LM567 در نرم افزار شبیه سازی زیر پروتئین و Multisim پشتیبانی می شود.با این حال ، در EWB در دسترس نیست.برای شبیه سازی دقیق ، توصیه می شود از این سیستم عامل های پشتیبانی شده برای کشف کامل قابلیت های تراشه استفاده کنید.

3. نقش تراشه های CM8870 و LM567 چیست؟

رمزگشایی Tone LM567 حلقه قفل شده فاز (PLL) را برای ارائه طیف گسترده ای از مدارها اعمال می کند.این شامل استفاده از آن در صفحه ها و مانیتورهای فرکانس ، از جمله سایر برنامه ها است.کاربرد آن در پیجرها ، پذیرش سیگنال های دقیق را تسهیل می کند و از پیوند ارتباطی قابل اطمینان اطمینان می دهد.در مانیتورهای فرکانس ، رمزگشایی در حفظ دقیق فرکانس و ثبات کمک می کند.نقش دستگاه در تشخیص سیگنال و فیلتر فقط عملی نیست بلکه عملکرد قوی آن را برجسته می کند.این عملکرد برای مشخص کردن تن های خاص در میان دریایی از سر و صدا اساسی است.مستقر در تنظیمات مختلف ، توانایی قابل توجهی را برای تشخیص و فیلتر کردن سیگنال ها به طور مؤثر نشان می دهد.

CM8870 یک تراشه DTMF (چند فرکانس چند فرکانس) است.این امر به دلیل توانایی آن در رمزگشایی سیگنال های DTMF در خطوط ارتباطی به طور کارآمد شناخته شده است.هنگامی که این سیگنال ها رمزگشایی می شوند ، آنها به یک کد چهار بیتی باینری تبدیل می شوند.این تراشه برای شناسایی دقیق سیگنال کاربرد گسترده ای در سیستم های ارتباطات از راه دور پیدا می کند.

4. اصل کار LM567 چیست؟

LM567 در فرکانس های زیر 500 کیلوهرتز فعالیت می کند.انتخاب اجزای مناسب R و C در تنظیم فرکانس مرکز مورد نظر فعال است.هنگامی که فرکانس ورودی با فرکانس مرکز مطابقت داشته باشد ، منجر به خروجی سطح پایین معتبر می شود.درک این اصل باعث افزایش اجرای مؤثر آن در مدارهایی می شود که به تغییرات فرکانس حساس هستند.با شناسایی سازنده LM567 شروع کنید.در کتابخانه مربوطه بر اساس جزئیات سازنده جستجو کنید.اگر LM567 یافت نشد ، از اندازه گیری دستی و نقاشی استفاده کنید تا مؤلفه را به طور دقیق در پروژه خود ادغام کنید.این روش بازنمایی دقیق LM567 را در هر دو طرح بندی و PCB تضمین می کند.
