یک راهنمای جامع برای ماژول XBEE S2C: Pinout ، مشخصات ، حالت ها ، اتصال Arduino و موارد استفاده

ماژول های XBEE ، که برای اولین بار در سال 2005 توسط Digi International با نام تجاری MaxStream معرفی شد ، با پایبندی خود به استاندارد IEEE 802.15.4-2003 ارتباطات بی سیم را متحول کرده اند.طراحی شده برای پشتیبانی از تنظیمات همه کاره مانند شبکه های ستاره و نقطه به نقطه ، اکوسیستم XBEE به مجموعه ای قوی از ماژول ها ، آداپتورها ، دروازه ها و راه حل های نرم افزاری تبدیل شده است.این پیشرفت ها باعث می شود آنها برای برنامه های مختلف ارتباطی بی سیم ، از اتوماسیون صنعتی گرفته تا سیستم های هوشمند با قابلیت IoT ، لازم باشد.در این مقاله ، ما به ماژول XBEE S2C شیرجه می زنیم - یک ایستگاه در ترکیب XBEE.ما ویژگی های اصلی ، تنظیمات و برنامه های کاربردی آن را بررسی خواهیم کرد ، و نشان می دهد که چگونه تنظیمات ارتباطی را هنگام ارائه قابلیت اطمینان ، مقیاس پذیری و کارآیی ساده می کند.این که آیا شما در حال ساخت شبکه های مش پیچیده هستید یا سیستم های IoT را ادغام می کنید ، ماژول XBEE S2C این پتانسیل را دارد که بتواند تلاشهای ارتباطی بی سیم شما را تغییر دهد.بیایید از قابلیت های آن و موارد استفاده عملی آن را کشف کنیم.

کاتالوگ

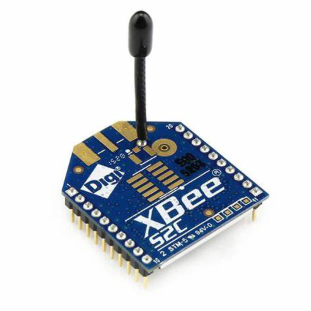

نمای کلی ماژول XBEE S2C

ماژول XBEE S2C به عنوان ابزاری بسیار متنوع برای ارتباطات RF معرفی شده است.این یکپارچه با طیف وسیعی از میکروکنترلرها متصل می شود و به طور موثری داده ها را در باند فرکانس 2.4 گیگاهرتز منتقل می کند.این ماژول به ویژه در ساخت شبکه های جامد و قابل اعتماد برای جریان داده های بدون وقفه ، به ویژه هنگامی که از دستگاه های دارای Zigbee استفاده می شود ، ماهر است و این امر را در تنظیمات فناوری پیچیده بسیار ارزشمند می کند.

این ماژول از فناوری Zigbee برای ایجاد شبکه های مش پیچیده استفاده می کند.این به دستگاه ها اجازه می دهد تا در مسافت های طولانی در ارتباطات شرکت کنند و در اطراف موانع فیزیکی حرکت کنند.پروتکل Zigbee به دلیل سازگاری ، مقیاس پذیری و کانال های ایمن شناخته شده است و آن را برای محیط های صنعتی که در آن تبادل داده سازگار و به موقع مورد نظر است بسیار مناسب است.به عنوان مثال ، ادغام این ماژول ها در شبکه های هوشمند می تواند سیستم های مدیریت انرژی را با اطمینان از انتقال داده های دقیق در شبکه های گسترده بهبود بخشد.

یکی از جذاب ترین جنبه های XBEE S2C سهولت استفاده از آن است.ادغام آن با میکروکنترلرها بدون عارضه است و امکان استقرار سریع در برنامه های مختلف را فراهم می کند.نرم افزار X-CTU Digi International در تقویت قابلیت های ماژول نقش مهمی دارد.با استفاده از این ابزار ، کاربران می توانند به راحتی سیستم عامل را پیکربندی ، تست و به روز کنند و اطمینان حاصل کنند که ماژول ها به آخرین پیشرفت ها و اقدامات امنیتی مجهز شده اند.برای تکنسین ها ، اجرای شبیه سازی ها در نرم افزار می تواند گامی محتاطانه برای تأیید این باشد که تنظیمات با خواسته های عملیاتی خاص قبل از استقرار آنها در این زمینه مطابقت دارد.

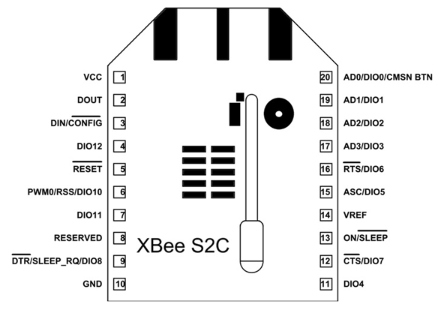

پیکربندی پین

شماره پین	نام پین	شرح
pin1	VCC	از این پین برای تأمین انرژی ورودی به دستگاه استفاده می شود.
pin2	dout/dio13	به عنوان یک خروجی سریال UART کار می کند و همچنین به عنوان GPIO عمل می کند سنجاق
pin3	DIN/CONFIG/DIO14	به عنوان یک ورودی داده سریال برای UART و به عنوان پین GPIO عمل می کند.
pin4	dio12/spi_miso	پین خروجی داده برای ارتباطات SPI ، همچنین قابل استفاده برای توابع GPIO.
pin5	بازپا	در تنظیم مجدد دستگاه از طریق سیگنال خارجی کمک می کند.
pin6	RSS/PWM0/DIO10	برای GPIO & PWM استفاده می شود و قدرت سیگنال را در آن نشان می دهد ارتباطات سریال UART.
pin7	PWM1/DIO11	به عنوان GPIO و PWM کار می کند.
pin8	محفوظ	بدون اتصال یا پین را به هم وصل نکنید.
پین 9	DTR/SLEEP_RQ/DIO8	خط خواب ماژول XBEE S2C را کنترل می کند و همچنین کار می کند به عنوان یک عملکرد GPIO.
pin10	GND	پین زمین
pin11	dio4/spi_mosi	به عنوان یک پین GPIO کار می کند و در ارتباطات SPI کمک می کند ورودی داده XBEE.
pin12	CTS/DIO7	به عنوان یک شاخص کنترل جریان RS232 عمل می کند و همچنین است برای توابع GPIO مفید است.
pin13	on_sleep/dio9	در بررسی وضعیت XBEE کمک می کند و برای آن کاربردی است توابع GPIO.
pin14	ورم	رابط ADC مستقیم در مرجع ولتاژ آنالوگ.
pin15	ASC/DIO5	علائم حالت خواب و حالت تشخیصی را نیز بدست می آورد برای پین های GPIO کار می کند.
pin16	RTS/DIO6	جریان جریان را در ارتباطات Rs232 نشان می دهد و به عنوان یک پین GPIO کار می کند.
pin17	AD3/DIO3/SPI_SSEL	پین انتخاب برده برای ارتباطات SPI ، همچنین به عنوان کار می کند ورودی داده های آنالوگ و GPIO.
pin18	AD2/DIO2/SPI_CLK	پین CLK برای ارتباطات SPI ، همچنین در ورودی آنالوگ کار می کند & gpio
pin19	AD1/DIO1/SPI_ATTN	SPI_ATTN در اعلان کارشناسی ارشد برای داده های XBEE کمک می کند خروجیهمچنین ورودی GPIO و آنالوگ.
pin20	AD0/DIO0/CMSN BTN	برای دکمه راه اندازی ، GPIO و ورودی ADC استفاده می شود.

ویژگی های اصلی و جزئیات فنی

ویژگی/مشخصات	جزئیات
نوع دستگاه	مستقل
بسامد انتقال	2.4 گیگاهرتز تا 2.5 گیگاهرتز
کانال	16 کانال توالی مستقیم
رابط	UART (حداکثر 250 کیلوبایت در ثانیه) ، SPI (حداکثر 5 مگابایت در ثانیه)
تنظیم برق را انتقال دهید	قابل تنظیم توسط نرم افزار
دامنه (شهری/سرپوشیده)	200 پا
دامنه (خط دید در فضای باز)	حداکثر 4000 پا
انتقال برق (حالت تقویت)	6.3 مگاوات (8 dBm)
انتقال انرژی (حالت عادی)	2 مگاوات (3 dbm)
نرخ داده RF	250،000 bps
حساسیت گیرنده (حالت تقویت)	-102 dbm
حساسیت گیرنده (حالت عادی)	-100 dbm
دامنه ولتاژ تأمین	+2.1 تا +3.6 V
جریان کار (حالت عادی)	33 میلی آمپر در 3.3 ولت
جریان عملیاتی (حالت تقویت)	45 میلی آمپر در 3.3 ولت
جریان	9 کارشناسی ارشد
حداکثر جریان خروجی	40 میلی آمپر
جریان برق	<1 µA
حفاظت ESD	3000 ولت
دامنه دمای عملیاتی	-40 درجه سانتیگراد تا 85 درجه سانتیگراد
نرخ داده های ارتباطی UART	حداکثر 256 کیلوبیت در ثانیه
نرخ داده های ارتباطی SPI	حداکثر 5 مگابیت در ثانیه
نرخ داده ماژول	حداکثر 250،000 bps

حالتهای عملیاتی

ماژول XBEE S2C ترکیبی جذاب از سازگاری و ابزار را نشان می دهد و عملکرد آن را در دو روش مجزا تسهیل می کند: در حالت فرمان و حالت API.هر متدولوژی به نیازهای ارتباطی متنوع می پردازد ، و ویژگی های متمایز با نیازهای عملیاتی خاص را جفت می کند.

در حالت فرمان-تبادل داده یکپارچه

در حالت فرمان ، که معمولاً به عنوان حالت شفاف شناخته می شود ، ماژول تبادل داده مستقیم و بدون عارضه را از طریق دین پین تضمین می کند.این تنظیم سناریوهایی را که نیاز به ارتباط ساده به نقطه به نقطه دارد ، طرفداری می کند.با استفاده از مسیرهای داده شفاف ، دستگاه ها می توانند با زحمت اطلاعات را تبادل کنند و نیاز به پردازش پیچیده یا پروتکل های پیچیده را از بین ببرند.

حالت API-تعامل مبتنی بر فریم

از طرف دیگر ، حالت API با قاب بندی داده ها قبل از انتقال ، استراتژی سازمان یافته تری را اتخاذ می کند.این روش امنیت را به همراه اعتبار خطای دقیق و عملکردهای بازخورد افزایش می دهد.طراحی فریم معمولی شامل تعیین کننده های شروع ، شناسه های نوع ، طول فریم ، داده های واقعی و چک است.چنین مونتاژ نه تنها ارتباطات را تضمین می کند بلکه در تصفیه تنظیمات پارامترها و دستیابی به تصدیق تحویل بسته نیز کمک می کند.

استفاده از پتانسیل ماژول XBEE S2C

درک اهمیت ماژول XBEE S2C در زیرساخت های شبکه عملکرد کلی را غنی می کند و قابلیت های عملیاتی را افزایش می دهد.این ماژول در ساخت شبکه های بی سیم انعطاف پذیر و کارآمد که به خواسته های عملیاتی متنوع می پردازند کمک می کند.این عمدتا در سه نقش خاص فعالیت می کند:

تسلط بر هماهنگی شبکه

هماهنگ کننده در تنظیم و حفظ نظم شبکه عالی است.این فراتر از استفاده از پروتکل ها و هماهنگ سازی است که شامل پیکربندی پارامترهای شبکه مانند انتخاب کانال و شناسه های شبکه ، تقویت یک فضای ارتباطی بی وقفه است.در برنامه های عملی ، هماهنگ کنندگان اغلب به عنوان گره اصلی عمل می کنند و چارچوب و سلامت شبکه را تعریف می کنند.شما اغلب می توانید تأثیر برنامه نویسی ماهرانه این واحد را برای کاهش تأخیر و تقویت توان داده ها بیان کنید.

قابلیت های مسیریابی

روترها نقش مهمی در اطمینان از جریان مداوم داده ها در بخش های شبکه دارند.آنها نه تنها انتقال داده های داخلی را مدیریت می کنند بلکه با عمل به عنوان Go-Betweens ، ارتباطات خارجی را نیز تسهیل می کنند.این نقش در تنظیمات پیچیده شبکه که در آن توزیع داده ها باید در چندین گره موثر باشد ، از اهمیت قابل توجهی برخوردار است.شما اغلب می توانید تنظیمات روتر را برای ترکیبی ایده آل از دامنه و حفاظت از انرژی ، ارتقاء رشد شبکه و عملکرد ماندگار تنظیم کنید.

دست زدن به دستگاه های نهایی

در حالی که در توابع محدود است ، دستگاه های نهایی در انتقال و دریافت داده RF مرکز هستند.طراحی آنها اغلب شامل حالت های صرفه جویی در مصرف انرژی برای افزایش عمر باتری ، اساسی در موارد نظارت از راه دور است.این دستگاه ها برای اجرای وظایف خاص در شبکه با کاهش پیچیدگی و اطمینان از قابلیت اطمینان ، طراحی شده اند.یک عمل گسترده در صنعت شامل مدیریت استراتژیک چرخه خواب و بیداری برای گسترش عملکرد دستگاه بدون تضعیف یکپارچگی داده است.

شناسه ها و کانال های تابه خوب

شناسه شبکه منطقه شخصی (PAN) در شناسایی هر شبکه فعال است و خواستار پیکربندی دقیق برای ایمن سازی صحیح دستگاه است.انتخاب از 16 کانال موجود ، که معمولاً توسط هماهنگ کننده اداره می شود ، در کاهش تداخل و پشتیبانی از راندمان شبکه استفاده می شود.شما اغلب می توانید در مورد روشهای تخصیص کانال پویا و مدیریت PAN ID برای تنظیم در تغییرات محیطی یا مقیاس بندی شبکه صحبت کنید ، در نتیجه ارتباط موثری را حفظ کنید.

رابط XBEE S2C با Arduino و NodeMcu برای برنامه های IoT پویا

کاوش در ادغام ماژول های XBEE S2C با Arduino و NodeMCU دنیای برنامه های انعطاف پذیر در چشم انداز اینترنت اشیاء (IoT) را باز می کند.این تلاش به طور معمول حول محور ساخت و سازنده گیرنده مجزا و گیرنده برای تسهیل تبادل داده سیال یادآور ریتم های تعامل شما می چرخد.

ماژول فرستنده با آردوینو نانو

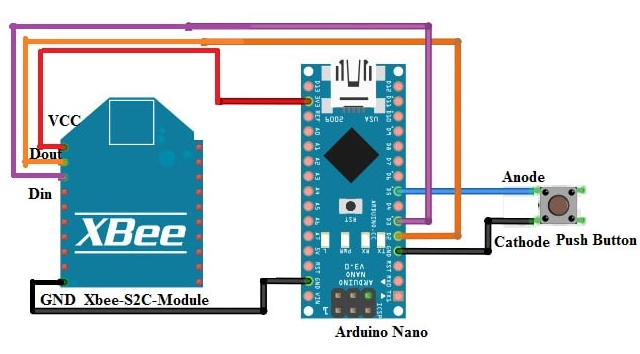

ایجاد پیوندی بین ماژول XBEE و Arduino Nano نیاز به اتصال مناسب پین های VCC ، GND ، DIN و DOUT دارد.استفاده عمدی از یک دکمه فشار ، انتقال داده را پس از فشار دادن شروع می کند ، تابعی که از تعامل بصری که در سناریوهای کنترل دیده می شود تقلید می کند.چنین تنظیماتی با تجربیات روزمره طنین انداز است که در آن دکمه های فشار مشارکت شما در سیستم های تعبیه شده را ساده تر می کنند.

سیستم گیرنده با Nodemcu

ادغام NodeMCU با ماژول XBEE یک طرح اتصال مشابه را اتخاذ می کند ، که توسط یک LED تقویت می شود که به عنوان یک شاخص وضعیت برای دریافت داده عمل می کند.این پیکربندی درک سیستم های بازخورد را غنی می کند ، جایی که سیگنال بصری LED فرآیند اشکال زدایی را در تعامل سخت افزاری نشان می دهد و باعث می شود حس اطمینان بخش از قابلیت اطمینان سیستم باشد.

رمز

کد مورد نیاز برای فرستنده:

#incude "softwareserial.h"

softwareserial xbee (2،3) ؛

دکمه int = 5 ؛

boolean toggle = false ؛// این متغیر کلیک های جایگزین دکمه را ردیابی می کند

تنظیم باطل ()

{

Serial.Begin (9600) ؛

pinmode (دکمه ، input_pullup) ؛

xbee.begin (9600) ؛

}

حلقه باطل ()

{

// هنگام فشار دادن دکمه (GPIO پایین کشیده شده) ارسال 1

if (DigitalRead (دکمه) == Low && Toggle)

{

Serial.println ("روشن کردن LED") ؛

toggle = false ؛

xbee.write (‘1") ؛

تأخیر (1000) ؛

}

// وقتی دکمه بار دوم فشار داده می شود (GPIO پایین کشیده شده) ارسال 0

دیگری اگر (دیجیتال خواندن (دکمه)) == کم و & / ضامن)

{

Serial.println ("خاموش کردن LED") ؛

toggle = true ؛

xbee.write (‘0 ') ؛

کد مورد نیاز برای گیرنده:

#

int LED = 2 ؛

int دریافت = 0 ؛

int i ؛

// برای برقراری ارتباط با Zigbee

Zigbee Softwareserial (13،12) ؛

تنظیم باطل ()

{

Serial.Begin (9600) ؛

zigbee.begin (9600) ؛

pinmode (LED ، خروجی) ؛

}

حلقه باطل ()

{

// بررسی کنید که آیا داده ها دریافت شده است

if (zigbee.available ()> 0)

{

دریافت = zigbee.read () ؛

// اگر داده 0 است ، LED را خاموش کنید

if (دریافت == ‘0 ')

{

Serial.println ("خاموش کردن LED") ؛

DigitalWrite (LED ، کم) ؛

}

// اگر داده 1 است ، LED را روشن کنید

دیگری اگر (دریافت == ‘1 ')

{

Serial.println ("روشن کردن LED") ؛

DigitalWrite (LED ، بالا) ؛

}

}

قطعه کد ارائه شده با استفاده از اجزای اساسی مانند دکمه های فشار و LED ، فرآیند انتقال و پذیرش را نشان می دهد.این مثالها دروازه هایی برای شما برای تولید مثل سیستم های ارتباطی مؤثر در چارچوب های IoT ، شبیه به مواردی است که در مدل های استاندارد صنعت شاغل هستند.

عملکرد هماهنگ دو ماژول XBEE از ارتباطات Zigbee بدون وقفه بین Arduino Nano و Nodeemcu پشتیبانی می کند.هر دکمه پرس ، داده ها را در حالی که همزمان بازخورد فوری را از طریق LED ارائه می دهد ، بازتاب سیستم هایی را که در آن تأکید می شود که اطمینان از داده های واقعی تأکید می شود ، منتقل می کند.

برنامه

اتوماسیون خانگی و شبکه های مش

ماژول XBEE S2C با تشکیل یکپارچه شبکه های مش که دستگاه های داخل خانه را متصل می کند ، اتوماسیون خانگی را تقویت می کند.این ماژول طاقچه خود را در تنظیماتی که خواستار برقراری ارتباط پایدار و کم تأخیر است ، از طریق پروتکل های قوی Zigbee پیدا می کند.به طور معمول مکانی در سیستم های روشنایی ، امنیت و کنترل آب و هوا پیدا می کند و فضای خانه هوشمند تعاملی و بهم پیوسته تری را پیش می برد.دست زدن به خود درمانی در شبکه مش ، تداوم خدمات را تضمین می کند ، حتی اگر یک گره از بین برود ، از این طریق قابلیت اطمینان و مهارت کلی را تقویت می کند.

کاربردهای صنعتی و ارتباطات با برد متوسط

در دنیای صنعتی ، ماژول XBEE S2C یک انتخاب ارجح برای ارتباطات با برد متوسط ​​است ، و تقویت سازگاری در مسیرهای ارتباطی برای فرآیندهای صنعتی خودکار است.این شامل نظارت و کنترل تجهیزات کارخانه است و در سناریوهایی که در آن محیط های سخت باعث می شود راه حل های سیمی امکان پذیر باشد ، شکوفا می شود.استفاده از این ماژول نشانگر تمایل به افزایش به دیجیتالی شدن ، افزایش راندمان صنعتی و به حداقل رساندن خرابی است.شما می توانید با ادغام تجزیه و تحلیل داده های واقعی و نظارت بر تجهیزات هوشیار ، در مورد پتانسیل آن در اختراع تولید سنتی تأمل کنید و باعث کنجکاوی در مورد تأثیر آن بر بهره وری می شود.

اتوماسیون ساختمان تجاری

این ماژول ابزار خود را در اتوماسیون ساختمان تجاری گسترش می دهد و عملکرد سیستم های HVAC ، روشنایی و زیرساخت های امنیتی را ساده تر می کند.چنین ادغام فرصتی برای دستیابی به درجه عالی از بهره وری انرژی ، تراز کردن با حرکت مدرن به سمت آگاهی محیط زیست فراهم می کند.قدرت ارتباطی آن ، ادغام با چارچوب های موجود را تسهیل می کند و از سازگاری و رشد پشتیبانی می کند.دست از تجربیات این برنامه ها غالباً کاهش چشمگیر در هزینه های عملیاتی را نشان می دهد ، و نقش ماژول XBEE S2C را در کاهش ردپای محیط زیست از امکانات تجاری برجسته می کند.

سیستم های انرژی هوشمند

در دامنه سیستم های انرژی هوشمند ، ماژول XBEE S2C مدیریت و توزیع انرژی را در شبکه های هوشمند تقویت می کند.این امکان تبادل واقعی داده بین منابع انرژی و مصرف کنندگان ، بهینه سازی تخصیص انرژی و به حداقل رساندن ضایعات را فراهم می کند.شما می توانید استفاده از لوازم خانگی را در هر نقطه قیمت واقعی یا تقاضای اوج پیش بینی شده ترتیب دهید و به صرفه جویی در مصرف انرژی قابل توجه ترجمه کنید.ماژول مسلح با پروتکل های ارتباطی ایمن ، از مدیریت منابع انرژی تجدید پذیر غیر متمرکز پشتیبانی می کند ، گامی به جلو برای اطمینان از شیوه های انرژی پایدار برای نسل های آینده.چنین تحولاتی بر پتانسیل آن برای تعمیرات اساسی الگوهای مصرف انرژی تأکید می کند و با اهداف پایداری جهانی طنین انداز است.
