راهنمای مبتدی برای کنترل و سیم کشی LED WS2813

WS2813 یک LED هوشمند است که یک مدار کنترل و یک تراشه RGB را در یک مؤلفه واحد ترکیب می کند و آن را برای پروژه های روشنایی که در آن کنترل رنگ و روشنایی مهم است ، مناسب می کند.این عملکرد قابل اعتماد با یک سیستم داخلی را ارائه می دهد که حتی پس از وقفه برق ، عملکرد صاف را تضمین می کند.WS2813 با وجود هر پیکسل قادر به نمایش طیف گسترده ای از رنگ ها و پشتیبانی از نرخ تازه سازی بالا ، برای پروژه هایی که نیاز به نورپردازی پر جنب و جوش و مداوم دارند ، ایده آل است.

کاتالوگ

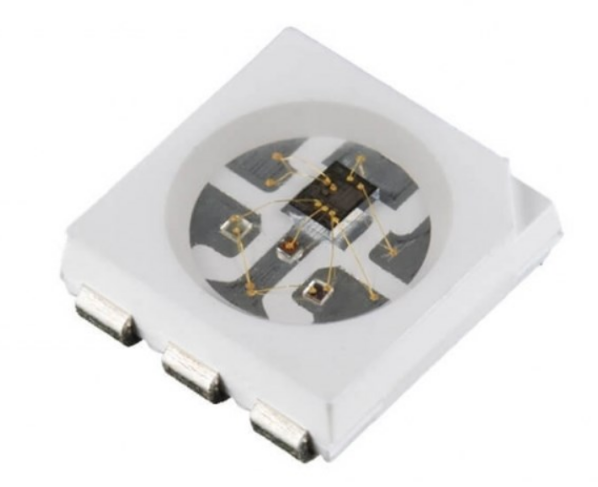

نمای کلی WS2813

WS2813 نوعی LED است که هم مدار کنترل و هم تراشه RGB را در یک جزء کوچک ترکیب می کند.این LED معمولاً در پروژه های روشنایی مورد استفاده قرار می گیرد زیرا کنترل بسیار خوبی بر رنگ و روشنایی دارد.WS2813 حاوی فناوری است که به آن اجازه می دهد سیگنال ها را به طور مؤثر و بدون تحریف منتقل کند ، و اطمینان حاصل می کند که نور سازگار است.این سیستم همچنین دارای یک سیستم تنظیم مجدد داخلی است که تضمین می کند حتی پس از وقفه برق ، هموار کار کند.هر پیکسل در WS2813 می تواند طیف گسترده ای از رنگ ها را به نمایش بگذارد ، و از سرعت تازه ای پشتیبانی می کند که چراغ ها را روشن و روان نگه می دارد.این برای پروژه هایی که نیاز به روشنایی روشن ، رنگارنگ و عملکرد قابل اعتماد دارند بسیار مناسب است.

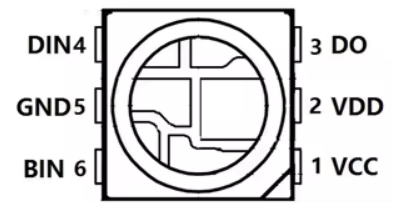

پیکربندی پین WS2813

نه	نماد	پین کردن	توضیح عملکرد
1	NC	حلقون	در چیدمان PCB به حالت تعلیق درآمده است ، هنگامی که به مدارهای دیگر متصل شود ، مدار از کار خارج خواهد شد
2	VDD	ولتاژ قدرت	ولتاژ برق ، به "+5V" وصل شوید
3	انجام دادن	داده ها	کنترل خروجی سیگنال داده
4	دره	داده ها در	ورودی سیگنال داده را کنترل کنید
5	GND	زمین	داده ها و زمینه برق
6	مخازن	داده های پشتیبان گیری در	ورودی سیگنال داده کنترل پشتیبان تهیه کنید

اطلاعات مدل WS2813 CAD

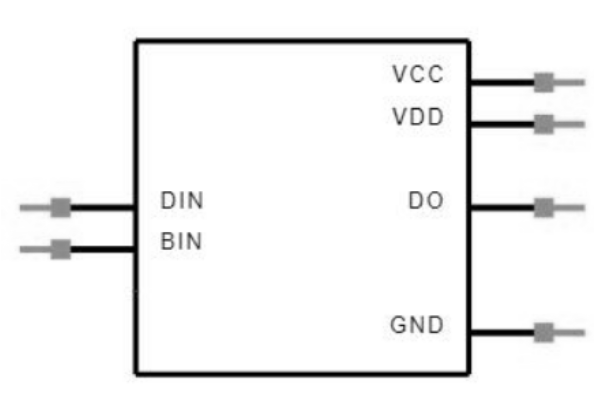

نماد WS2813

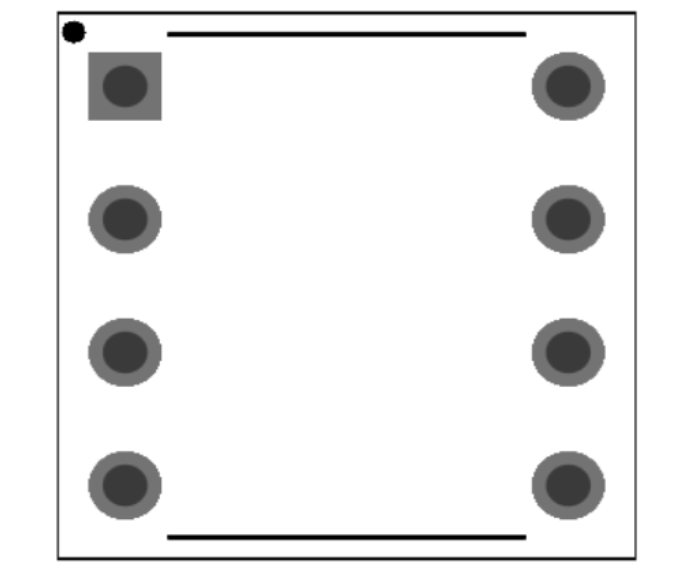

ردپای WS2813

مشخصات فنی WS2813

مشخصات فنی ، ویژگی ها ، پارامترها و بخش های قابل مقایسه مربوط به Worldsemi WS2813C.

نوع	پارامتر
نوع نصب	سطح سطح
بسته / مورد	SMD ، 5x5mm
بسته بندی	نوار و حلقه (TR)
رنگ روشنایی	RGB
درجه موج / مختصات غالب	620625 نانومتر قرمز ، 515525 نانومتر سبز ، 465 ~ 475 نانومتر آبی
شدت درخشان (اگر = 20mA)	60MCD@5MA RED ، 245MCD@5MA GREEN ، 60MCD@5MA آبی
وضعیت ROHS	سازگار با ROHS

ویژگی ها و مزایای WS2813

منبع برق مشترک

مدار کنترل و LED در WS2813 همان منبع تغذیه را به اشتراک می گذارد.این بدان معناست که شما نیازی به منابع انرژی جداگانه برای مؤلفه های مختلف ندارید.این تنظیم شما را با کاهش میزان سیم کشی و مدیریت انرژی مورد نیاز ساده می کند.

مدار کنترل یکپارچه و تراشه RGB

مدار کنترل و تراشه RGB در یک مؤلفه واحد ترکیب می شوند.این ادغام امکان عملکرد نرم و صاف LED ها را فراهم می کند ، کنترل رنگ بهتر و روشنایی سازگار تر را بدون نیاز به اجزای جداگانه فراهم می کند.

مدار تغییر شکل سیگنال

WS2813 دارای یک مدار تغییر شکل سیگنال داخلی است.این تضمین می کند که با عبور داده ها از هر LED ، سیگنال بدون هیچ گونه تحریف قوی و واضح باقی می ماند.بنابراین ، مهم نیست که چه تعداد LED را در یک ردیف استفاده می کنید ، سیگنال دقیق باقی می ماند و باعث می شود روشنایی شما سازگار باشد.

تنظیم مجدد برق و تنظیم مجدد قهوه ای

WS2813 دارای بازنشانی داخلی است.تنظیم مجدد برق ، LED ها را به درستی پس از برقراری آنها ، به درستی راه اندازی می کند ، در حالی که تنظیم مجدد قهوه ای به آنها کمک می کند تا در صورت وجود هرگونه قطره کوتاه قدرت ، به راحتی بهبود یابند.این باعث می شود نورپردازی شما حتی در طی نوسانات قدرت پایدار باشد.

نمایشگر تمام رنگ

هر پیکسل در WS2813 می تواند تا 16،777،216 رنگ مختلف را به نمایش بگذارد.این امر ممکن است زیرا هر پیکسل 256 سطح خاکستری دارد و امکان کنترل رنگ بسیار دقیق را فراهم می کند.این ویژگی به شما امکان می دهد نمایشگرهای نورپردازی پر جنب و جوش و پویا با طیف گسترده ای از رنگ ها ایجاد کنید.

رابط آبشار سریال

شما فقط برای اتصال چندین LED WS2813 در یک سری به یک خط سیگنال داده نیاز دارید.این به معنای سیم کشی کمتر و تنظیم ساده تر ، به ویژه در پروژه های بزرگ است.داده ها از طریق هر LED در یک زنجیره حرکت می کنند و به شما امکان می دهد تمام LED ها را با استفاده از یک خط واحد کنترل کنید.

سیمهای سیگنال دوگانه برای انتقال مداوم

WS2813 از دو سیم سیگنال استفاده می کند ، که به آن اجازه می دهد حتی اگر یک سیم سیگنال شکسته شود ، انتقال را ادامه دهد.این بدان معنی است که حتی اگر یک پیکسل شکست بخورد ، بقیه LED های شما به کار خود ادامه می دهند.این ویژگی باعث می شود پروژه شما قابل اطمینان تر باشد ، زیرا یک نقطه از شکست ، کل سیستم را کاهش نمی دهد.

انتقال مسافت طولانی بدون مدار اضافی

شما می توانید LED های WS2813 خود را بیش از 3 متر از هم جدا کنید بدون اینکه نیاز به هرگونه مدار اضافی برای تقویت سیگنال داشته باشید.این برای پروژه های در مقیاس بزرگ بسیار عالی است که ممکن است چراغ ها از هم دور باشند ، زیرا برای قوی نگه داشتن سیگنال نیازی به اضافه کردن اجزای اضافی ندارید.

نرخ تازه سازی بالا

WS2813 از نرخ تجدید 2 کیلوهرتز در ثانیه پشتیبانی می کند.این نرخ تجدید بالا تضمین می کند که نورپردازی شما به آرامی و سریع تغییر می کند ، بدون هیچ گونه سوسو زدن قابل توجه ، آن را برای پروژه هایی که به جلوه های روشنایی سریع یا پویا نیاز دارند ، ایده آل می کند.

سرعت انتقال داده ها

سرعت انتقال داده برای WS2813 تا 800 کیلوبیت بر ثانیه است.این انتقال سریع امکان به روزرسانی های سریع در تنظیم روشنایی شما را فراهم می کند و به شما این امکان را می دهد تا بدون تاخیر در زمان واقعی در رنگ ها و الگوهای ایجاد کنید.

قوام رنگ قابل اعتماد

WS2813 به گونه ای طراحی شده است که قوام رنگی قابل اعتماد در تمام LED ها فراهم می کند.این تضمین می کند که تمام چراغ ها به طور همزمان رنگ های یکسانی را نشان می دهند و نتیجه یکنواخت و بصری دلپذیر را در پروژه شما ارائه می دهند.

برنامه های WS2813

سری لوله های نگهبان

WS2813 اغلب در روشنایی لوله نگهبان استفاده می شود.این نوع کاربرد در روشنایی در فضای باز ، به ویژه در طول مسیرها یا ویژگی های معماری ، که در آن به روشنایی مداوم و پر جنب و جوش نیاز است ، متداول است.دوام و سهولت تنظیم آن را به یک انتخاب مناسب برای این محیط ها تبدیل می کند.

سری نمایشگر نور نقطه

WS2813 برای نمایشگرهای نقطه نور ایده آل است ، جایی که هر LED به عنوان یک نقطه نور در یک صفحه نمایش بزرگتر عمل می کند.این می تواند برای نورپردازی تزئینی ، علائم یا تاسیسات خلاق که کنترل رنگ و روشنایی دقیق در آن مهم است استفاده شود.

سری نوار انعطاف پذیر و سفت

WS2813 در هر دو نوار LED انعطاف پذیر و سفت و سخت کار می کند.این نوارها را می توان در کاربردهای مختلف ، از روشنایی زیر کابینت در خانه ها گرفته تا تاسیسات در مقیاس بزرگ در فضاهای تجاری استفاده کرد.انعطاف پذیری نوارها ، همراه با قابلیت اطمینان WS2813 ، گزینه های بسیاری را برای طراحی به شما می دهد.

سری

WS2813 همچنین معمولاً در ماژول های LED استفاده می شود ، که واحدهای خودبینی هستند که شامل LED و مدار لازم هستند.این ماژول ها در برنامه هایی مفید هستند که فضای محدود است اما هنوز هم به روشنایی قابل اعتماد نیاز دارد ، مانند نصب های کوچکتر یا وسایل روشنایی سفارشی.

لباس های روشنایی مرحله

WS2813 را می توان در لباس های روشنایی مرحله گنجانید و جلوه های روشنایی پویا را به لباس های عملکردی اضافه می کند.صفحه نمایش تمام رنگ و نرخ تازه سازی بالا ، آن را به یک انتخاب عالی برای لباس هایی که نیاز به تغییر سریع رنگ ها و الگوهای در طی یک عملکرد دارند ، تبدیل می کند.

وسایل نوآورانه و سایر محصولات الکترونیکی

WS2813 را می توان در وسایل مختلف نوآورانه یا محصولات الکترونیکی که نیاز به نورپردازی روشن و رنگارنگ دارند ، استفاده کرد.این که آیا شما در حال طراحی یک ابزار منحصر به فرد هستید یا نورپردازی را به یک محصول موجود اضافه می کنید ، WS2813 شما را در یک بسته جمع و جور و با استفاده آسان کنترل می کند.

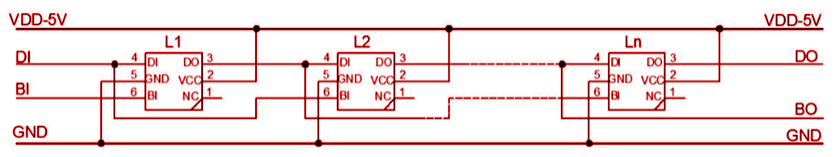

راهنمای سیم کشی WS2813

هنگامی که با WS2813 کار می کنید ، فقط به یک منبع تغذیه نیاز دارید که هم از مدار کنترل و هم LED پشتیبانی کند.WS2813 برای ساده سازی سیم کشی با ترکیب تراشه RGB و کنترل مدار در یک طراحی شده است.مدار داخلی سیگنال را تغییر می دهد ، و اطمینان حاصل می کند که از بین بردن کیفیت سیگنال در هنگام عبور از هر پیکسل وجود ندارد.این مهم است که سیستم روشنایی شما به درستی کار کند و بدون سوسو زدن یا سوءاستفاده.سیم کشی بیشتر ساده شده است زیرا WS2813 دارای مدارهای بازنشانی داخلی است که اطمینان حاصل می کند که چراغ ها پس از تنظیم مجدد یا افت قدرت به درستی به صورت آنلاین باز می گردند.

عملکرد WS2813

برای استفاده از WS2813 ، انتقال داده از طریق یک روش ارتباطی واحد معروف به NZR انجام می شود.هنگامی که برای اولین بار پیکسل را برق می گیرید ، درگاه DIN (ورودی داده) اطلاعاتی را از کنترل کننده شما دریافت می کند.پیکسل اول در زنجیره ، 24 بیت اولیه داده را ضبط کرده و آن را در داخل ذخیره می کند.سپس سیگنال تغییر شکل را به پیکسل بعدی ارسال می کند و این فرآیند تا زمانی که هر پیکسل داده های خود را داشته باشد ادامه می یابد.

یکی از ویژگی های عالی WS2813 توانایی آن در سیگنال های بازیابی خودکار است.این بدان معناست که مهم نیست که چه تعداد LED را به هم زنجیر کنید ، با عبور از یک پیکسل به دیگری ، سیگنال قوی خواهد ماند.در صورت بروز هرگونه آسیب به یکی از پیکسل ها ، ورودی پشتیبان (BIN) به طور خودکار به دست می آید ، اطمینان حاصل می کند که سیگنال بدون وقفه ادامه می یابد.این تنظیم حتی اگر یک پیکسل از بین برود ، عملکرد پروژه روشنایی شما را حفظ می کند.

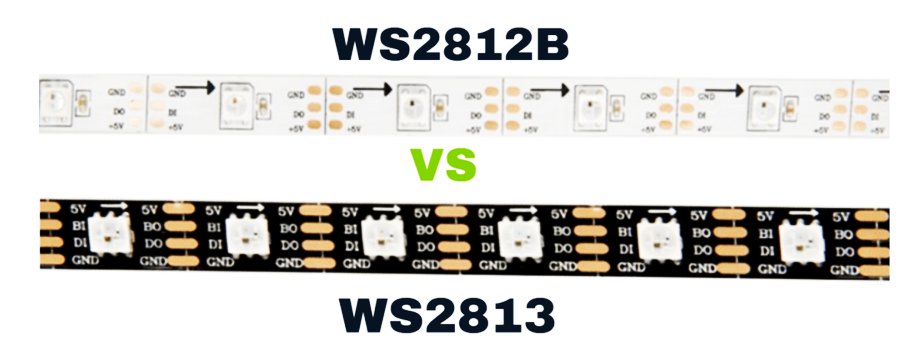

مقایسه: WS2813 در مقابل WS2812B

بیشترین تفاوت بین WS2813 و WS2812B در نحوه انجام وقفه های سیگنال وجود دارد.با WS2812B ، اگر یک LED در زنجیره کار متوقف شود ، بقیه LED ها کار نمی کنند زیرا مدار شکسته است.با این حال ، WS2813 این مشکل را با سیستم سیگنال دوگانه خود حل می کند.این بدان معناست که اگر یک LED شکست بخورد ، دیگران تا زمانی که شکست در دو LED همسایه نباشد ، کار خود را ادامه می دهند.این امر باعث می شود WS2813 هنگام کار روی پروژه هایی که به زنجیرهای طولانی تر LED نیاز دارند ، گزینه قابل اطمینان تر باشد.

لازم نیست نگران خاموش شدن کل پروژه خود باشید زیرا یک LED با WS2813 شکست می خورد.این سیستم برای دور زدن پیکسل شکسته طراحی شده است ، که همه چیز را به راحتی انجام می دهد.این پیشرفت نسبت به WS2812B باعث می شود WS2813 یک انتخاب ترجیحی برای افرادی باشد که به دنبال تنظیمات روشنایی قابل اعتماد تر هستند.

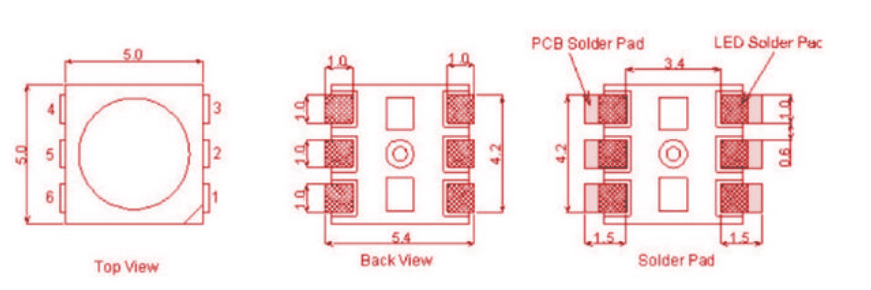

ابعاد WS2813

سازنده: نمای کلی Worldsemi

WS2813 توسط شرکتی به نام Worldsemi ساخته شده است.از زمان شروع سال 2007 ، Worldsemi به دلیل تخصص خود در فناوری LED شناخته شده است.آنها محصولات متنوعی را فراتر از LED ها ، از جمله کنترل کننده های LED و سایر مؤلفه های مرتبط تولید کرده اند.تمرکز آنها بر روی راه حل های قابل اعتماد و نوآورانه روشنایی ، آنها را به یک بازیگر قدرتمند در بازار تبدیل کرده است.این که آیا شما به دنبال ایجاد یک پروژه روشنایی کوچک یا چیز بزرگتر هستید ، محصولات Worldsemi مانند WS2813 ساخته شده اند تا به شما در دستیابی به نتایج خود با سهولت و اعتماد به نفس کمک کنید.

سوالات متداول [سؤالات متداول]

1. چگونه می توانید WS2813 را کنترل کنید؟

شما می توانید نوارهای LED WS2813 را با استفاده از کتابخانه پلاتر با Arduino کنترل کنید.نوع "WS2812" را در کتابخانه انتخاب کرده و پین داده را برای نوار مشخص کنید.پین DIN (ورودی داده) نوار LED را به Arduino Pin 6 وصل کنید و برای محافظت بیشتر ، یک مقاومت 470-OHM اختیاری را بین آنها قرار دهید.

2. چگونه زمان تنظیم مجدد WS2813 با WS2812B مقایسه می شود؟

WS2813 دارای زمان تنظیم مجدد 250μs است که به آن اجازه می دهد تا در فرکانس های پایین تر و در میکروکنترلرهای ارزان تر در مقایسه با WS2812B کارآمدتر عمل کند.

3. کاربردهای متداول برای WS2813 چیست؟

LED های WS2813 معمولاً در برنامه هایی مانند لوله های نگهبان ، نمایشگرهای پیکسل ، نوارهای انعطاف پذیر و سفت و سخت ، سیستم های روشنایی مدولار ، روشنایی مرحله و وسایل الکترونیکی نوآورانه مورد استفاده قرار می گیرند.
