مقاومت 470 اهم

یک مقاومت 470 اهم به کنترل جریان برق در مدارها کمک می کند.اگرچه ساده است ، اما نقش مهمی در عملکرد دستگاه ها دارد ، از وسایل کوچک خانگی گرفته تا ماشین های بزرگ.این مقاومت با استفاده از نوارهای رنگ زرد ، بنفش و قهوه ای ، میزان صحیح جریان برق را از طریق آن تضمین می کند ، از سایر قطعات محافظت می کند و به دستگاه کمک می کند تا به درستی عملکرد داشته باشد.در الکترونیک ، دانستن نحوه خواندن کدهای رنگی مقاومت یک مهارت مورد نیاز است.این مقاله از نزدیک به مقاومت 470 اهم نگاه می کند و معنی باندهای رنگی آن را در سیستم های مختلف مانند انواع چهار باند ، پنج باند و شش باند توضیح می دهد.این گروهها مقدار مقاومت را به همراه سایر جزئیات مانند تحمل و تغییر دما نشان می دهند ، که به اطمینان از کار درست مدارها کمک می کنند.با تجزیه هر سیستم باند ، مقاله به بهبود درک کدهای مقاومت کمک می کند که می تواند طراحی مدار و رفع مشکلات الکترونیکی را آسانتر کند.

کاتالوگ

شکل 1: 470 اهم مقاومت 4 باند و 5 باند

مقاومت 470 اهم چیست؟

مقاومت 470-OHM در مدارهای الکترونیکی مفید است زیرا جریان جریان الکتریکی را محدود می کند.این 470 اهم مقاومت ایجاد می کند که به نگه داشتن جریان در سطح ایمن کمک می کند و از سایر اجزای دیگر از گرم شدن یا آسیب دیدن محافظت می کند.با پایین آمدن جریان ، مدار را پایدار و قابل اعتماد نگه می دارد.این مقاومت می تواند جریان های نزدیک به 1 آمپر و ولتاژ تا 470 ولت را اداره کند و این امر را در بسیاری از برنامه های مختلف مفید می کند.

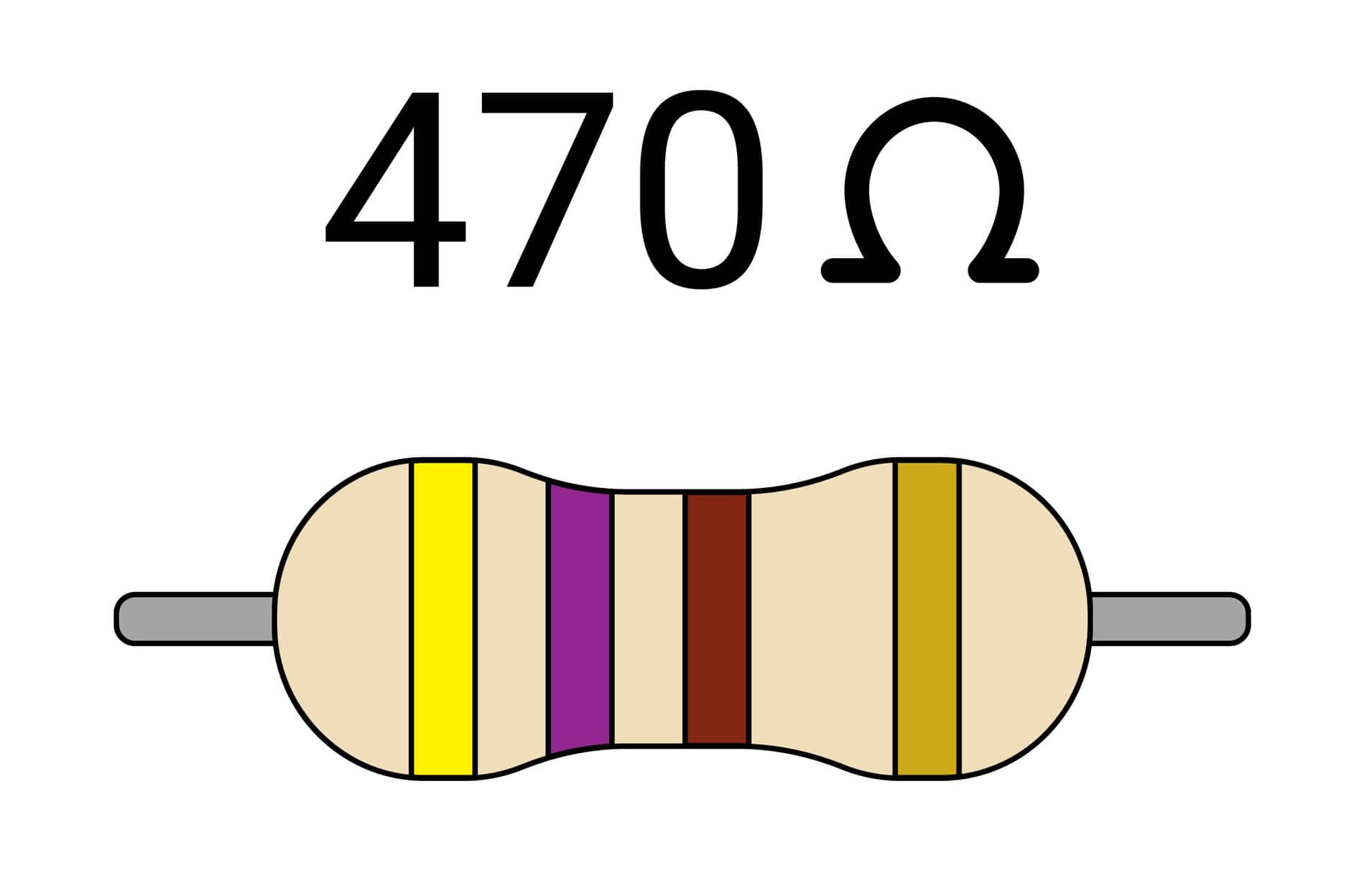

شکل 2: مقاومت 470 اهم

در مدارها ، مقاومت 470-ohm در خدمت چندین هدف است.از آن برای تنظیم ولتاژ که به قسمت های مختلف سیستم می رود که با خیال راحت به اجزای ظریف کمک می کند ، استفاده می شود.همچنین در صورت نیاز به کنترل دقیق جریان ، می تواند مدارها را تنظیم کند.در سیستم های ارتباطی ، با کاهش هرگونه تداخل و اطمینان از انتقال دقیق داده ، به روشن نگه داشتن سیگنال ها کمک می کند.با تطبیق امپدانس ، همچنین به دستگاه های مختلف کمک می کند تا به راحتی ارتباط برقرار کنند.

کد رنگی یک مقاومت 470 اهم

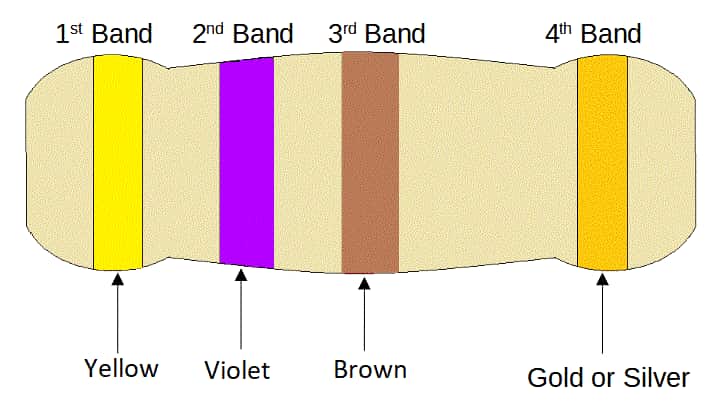

شکل 3: مقاومت 470 اهم

باند نوع مقاومت یک (رقم اول) باند دو (2 رقمی) باند سه (3 رقم/ضرب) باند چهار (ضرب/تحمل) باند پنج (تحمل) باند شش (ضریب دما)

نوع مقاومت	باند یک (1 رقم)	باند دو (2 رقم)	گروه سه (رقم 3/ضرب)	باند چهار (ضرب/تحمل)	باند پنج (تحمل)	باند شش (ضریب دما)
چهار باند	زرد (4)	بنفش (7)	براون (x10)	± ٪	-	-
پنج باند	زرد (4)	بنفش (7)	سیاه (0)	سیاه (x1)	± ٪	-
شش باند	زرد (4)	بنفش (7)	سیاه (0)	سیاه (x1)	± ٪	R (T °)

کد رنگ در یک مقاومت 470 اهم یک روش ساده برای دانستن سریع مقاومت و سایر جزئیات آن است.از نوارهای رنگی روی مقاومت برای نشان دادن اعداد و ضرب استفاده می کند.برای یک مقاومت 470 اوه با چهار باند ، رنگ ها زرد ، بنفش ، قهوه ای و طلا هستند.رنگ زرد 4 ، بنفش برای 7 و قهوه ای به معنای ضرب 10 است و به 470 اهم می دهد.باند طلایی تحمل 5 ٪ پوند را نشان می دهد ، به این معنی که مقاومت واقعی می تواند از 446.5 اهم تا 493.5 اهم متغیر باشد.

برخی از مقاومت ها دارای پنج یا شش باند هستند که اطلاعات دقیق تری ارائه می دهند.گروه پنجم شماره دیگری را اضافه می کند ، در حالی که ششم (نادر برای مقاومتهای اساسی مانند 470-OHM) نشان می دهد که مقاومت با دما چگونه تغییر می کند.

سوء استفاده از این کدها می تواند به استفاده از مقاومت اشتباه منجر شود و ممکن است باعث نقص مدار یا عملکرد ضعیف شود.برای جلوگیری از این امر ، همیشه باند های رنگی را دو بار بررسی کنید و مقدار مقاومت را با یک مولتی متر تأیید کنید.یادگیری سیستم برنامه نویسی رنگ باعث می شود مونتاژ ، عیب یابی و حفظ مدارها آسانتر شود و اطمینان حاصل شود که آنها به درستی کار می کنند.

باندهای رنگی مقاومت 470-OHM

باندهای رنگی مقاومت به شما کمک می کنند تا مقدار مقاومت دقیق یک مقاومت را تشخیص دهید.یک مقاومت 470-OHM ، مانند سایرین ، از یک کد رنگی استفاده می کند که بسته به اینکه چهار ، پنج یا شش باند رنگی داشته باشد ، تغییر می کند.هر باند اضافی جزئیات و دقت بیشتری را ارائه می دهد.

مقاومت چهار باند

در یک مقاومت چهار باند ، دو باند اول رقم های قابل توجهی از مقدار مقاومت را نشان می دهند.برای یک مقاومت 470-ohm ، باند اول زرد است (نمایانگر "4") و باند دوم بنفش است (نماینده "7").باند سوم ضرب است که نارنجی است ، به این معنی که رقم ها باید توسط 1000 ضرب شوند. باند چهارم ، معمولاً طلا یا نقره ، نشان دهنده تحمل یا اینکه مقاومت واقعی ممکن است از مقدار مشخص شده متفاوت باشد.طلا نشان دهنده تحمل 5 ٪ است ، بنابراین مقاومت می تواند از 446.5 اهم تا 493.5 اهم متغیر باشد.

مقاومت پنج باند

در یک مقاومت پنج باند ، یک باند رقمی سوم قبل از ضرب اضافه می شود و دقت بیشتری در مقدار مقاومت ارائه می دهد.با استفاده از مقاومت 470-OHM به عنوان نمونه ، سه باند اول می توانند زرد ، بنفش و سیاه باشند و نمایانگر "4" ، "7" و "0" باشند.گروه چهارم ، نارنجی ، ضرب است و هنوز هم به معنی ضرب 1000 است. گروه پنجم همچنان نشان دهنده تحمل است.

مقاومت شش باند

یک مقاومت شش باند شامل تمام اطلاعات یک مقاومت پنج باند است ، اما یک باند ششم اضافه می کند که ضریب دما را نشان می دهد.این ضریب می گوید که مقاومت با تغییرات دما چقدر تغییر می کند ، که معمولاً در قطعات در هر میلیون در هر درجه سانتیگراد (ppm/° C) بیان می شود.باند ششم تضمین می کند که مقاومت در برنامه های حساس به دما ثبات را حفظ می کند.

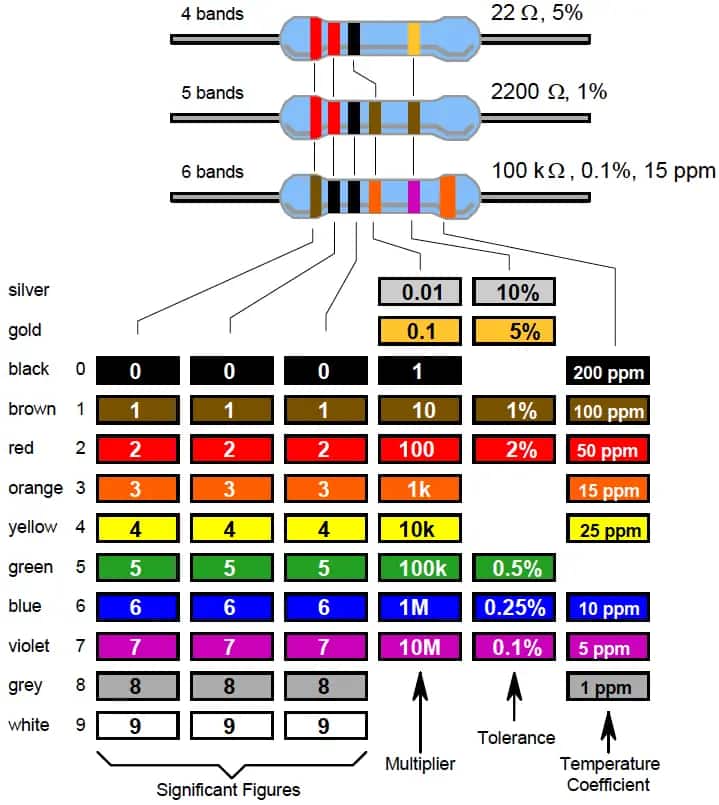

شکل 4: باندهای رنگی مقاومت 470-OHM

چگونه می توان باندهای رنگی مقاومت را رمزگشایی کرد؟

شماره باند	عمل	رنگ	ارزش
1	رقم اول	زرد	4
2	رقم 2	بنفش	7
3	چند برابر کننده	قهوه	x 10
4	تحمل	طلا (یا نقره)	5 ± (10 ± برای نقره)
ارزش کل: 5 ± 470 Ω

رمزگشایی باند های رنگی یک مقاومت 470-OHM از یک فرآیند سیستماتیک برای اطمینان از تفسیر دقیق از ارزش و ویژگی های آن پیروی می کند:

• باند تحمل را پیدا کنید

با پیدا کردن باند تحمل ، معمولاً طلا یا نقره شروع کنید.این باند در مقاومت های چهار و پنج باند کمی از دیگران جدا شده و شناسایی آن را آسان می کند.

• ضریب دما را بررسی کنید

اگر با یک مقاومت شش باند سر و کار دارید ، دو باند آخر را مشخص کنید.باند نهایی ضریب دما را نشان می دهد ، که در مدارهای دقیقی که نیاز به پایدار ماندن در دماهای مختلف دارند ، خوب است.

• مقدار را از چپ به راست بخوانید

با شروع باند اول در سمت چپ ، رقم های قابل توجه را تعیین کنید و به دنبال آن باند ضرب کنید.به عنوان مثال ، در یک مقاومت 470 اهم ، گروههای زرد و بنفش نمایانگر "47" هستند.هنگامی که توسط 1000 باند نارنجی ضرب شد ، مقاومت اسمی به عنوان 470 اهم تأیید می شود.

چگونه کد رنگی مقاومت 470 اهم را بخوانیم؟

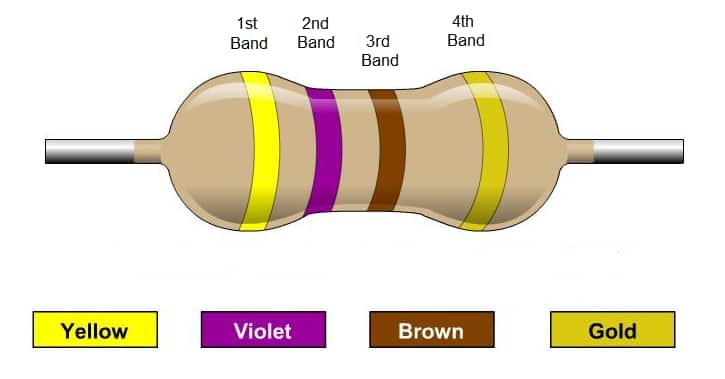

شکل 5: مقاومت 470 اهم

کد رنگ برای یک مقاومت 470-OHM از یک سیستم استاندارد برای نشان دادن مقادیر مقاومت استفاده می کند.این سیستم به نوارهای رنگی چاپ شده بر روی مقاومت متکی است ، جایی که هر رنگ با یک عدد خاص ، ضرب یا سطح تحمل مطابقت دارد.

برای خواندن کد رنگ برای یک مقاومت 470-ohm ، شما شروع می کنید باند اول ، که نشان دهنده اولین رقم از مقدار استبشربرای 470 اهم ، رقم اول "4" است که توسط زرد نشان داده شده است.

گروه دوم رقم دوم را نشان می دهد، که "7" است و توسط ویولت نمایان می شود.

گروه سوم ضرب می کند، که در این حالت 101 است ، به این معنی که ما 47 را در 10 ضرب می کنیم تا 470 بدست آوریم. این توسط براون نشان داده شده است ، مخفف ضرب 1 است.

گروه چهارم تحمل را نشان می دهد، یا اینکه مقاومت واقعی چقدر می تواند از مقدار بیان شده متفاوت باشد.برای بیشتر مقاومتهای متداول ، تحمل 5 ± £ است که توسط یک باند طلا نشان داده شده است.

بنابراین ، کد رنگی کامل برای یک مقاومت 470 اهم زرد ، بنفش ، قهوه ای و طلا است.این فرآیند برای شناسایی یک مقاومت 470-OHM با استفاده از سیستم کدگذاری رنگ است.

4 باند در مقابل 5 باند در مقابل 6 باند 470 اهم کد رنگ مقاومت

کدهای رنگ مقاومت در سیستم الکترونیکی مهم است که برای شناسایی سریع مقادیر مقاومت استفاده می شود.این کدها ، که توسط نوارهای رنگی روی بدن مقاومت نشان داده شده اند ، از سیستم ساده تر 4 باند گرفته تا نسخه های دقیق تر 5 باند و 6 باند متغیر است.با هر باند اضافی ، اطلاعات خاص تری در مورد خصوصیات مقاومت ارائه می شود و دقت بیشتری را ارائه می دهد.از آنجا که الکترونیک پیچیده تر شده است ، نیاز به مقاومت با دقت بیشتر و مشخصات اضافی افزایش یافته است.این تکامل همه چیز را از مقادیر مقاومت اساسی گرفته تا خصوصیات پیشرفته تر مانند حساسیت به دما می پردازد.

شماره باند	4 باند مقاومت	5 باند مقاومت	6 باند مقاومت
یک ام	زرد (4)	زرد (4)	زرد (4)
2	بنفش (2)	بنفش (2)	بنفش (2)
3	قهوه (ضرب x10)	سیاه (0)	سیاه (0)
چهارم	طلا (تحمل 5 ±))	سیاه (ضرب x1)	سیاه (ضرب x1)
پنجم	n/a	طلا (تحمل 5 ±))	طلا (تحمل 5 ±))
ششمین	n/a	n/a	درجه حرارت ضریب

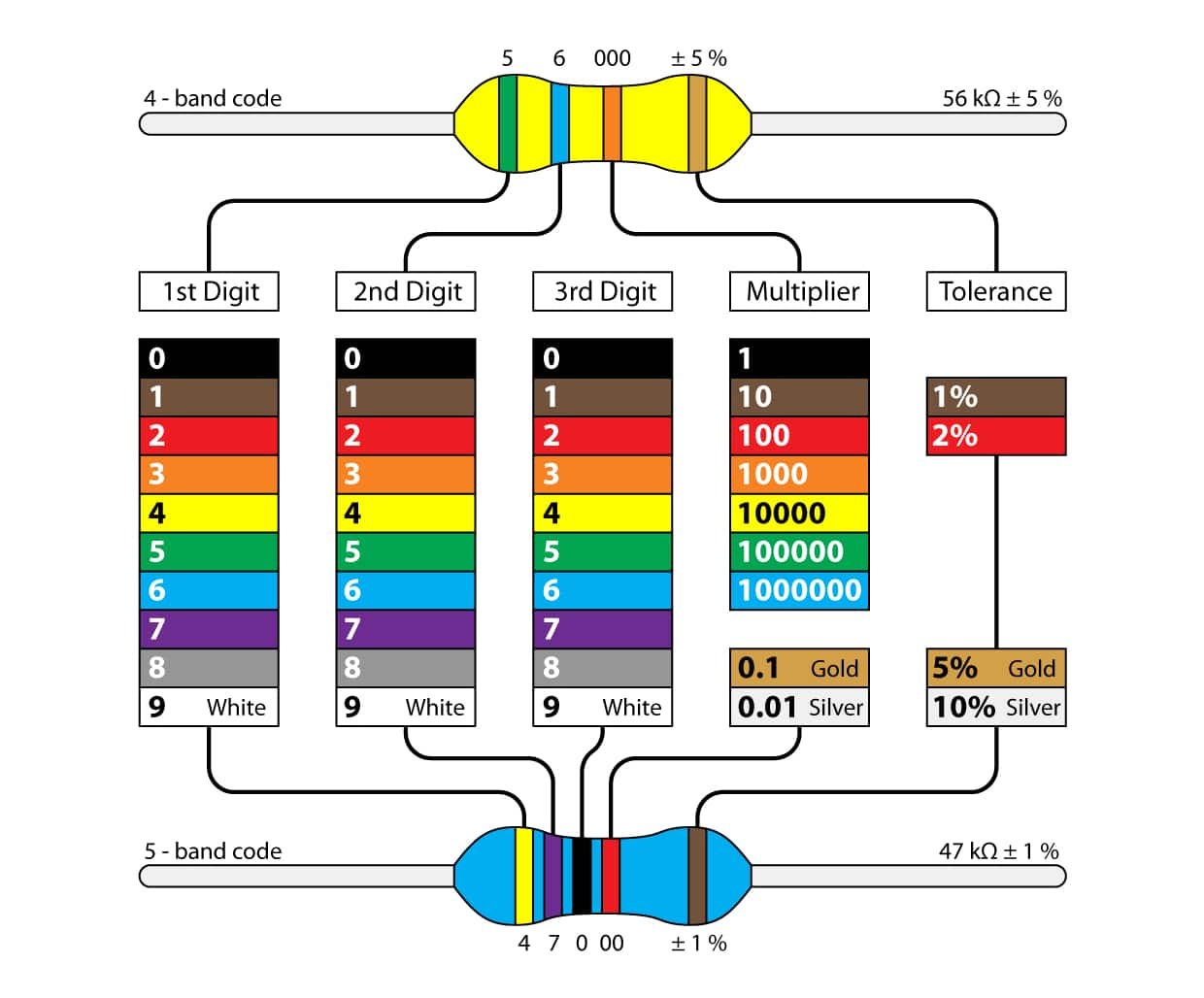

شکل 6: کد رنگی مقاومت 4 باند و سیستم 5 باند

سیستم 4 باند برای اهداف کلی استفاده می شود اما با افزایش تقاضای فناوری ، نیاز به دقت بیشتر منجر به توسعه سیستم های 5 باند و 6 باند شده است.این سیستم های جدیدتر اطلاعات دقیق تری مانند تحمل محکم تر و ضرایب دما در برنامه های با دقت بالا ارائه می دهند.

کد رنگی مقاومت 5 باند شناسایی دقیق تری نسبت به سیستم 4 باند ارائه می دهد.برای یک مقاومت 470-ohm ، رنگ های زرد ، بنفش و سیاه نشان دهنده رقم های 4 ، 7 و 0 است که مقدار پایه 470 اهم را تشکیل می دهد.باند چهارم ، اغلب قهوه ای ، به عنوان ضرب عمل می کند و مقدار کل را به 4700 اهم تنظیم می کند.باند پنجم ، طلا یا نقره ، نشان دهنده تحمل است که مقادیر مشترک 5 ± یا 10 ٪ پوند است.

تغییر از 4 باند به سیستم مقاومت 5 باند نشان دهنده نیاز رو به رشد به اجزای الکترونیکی دقیق است.در حالی که سیستم 4 باند از دو رقم مهم ، ضرب و یک باند تحمل استفاده می کند ، سیستم 5 باند یک رقم مهم سوم را اضافه می کند و باعث افزایش دقت مقدار مقاومت می شود.این رقم اضافی امکان کنترل دقیق تر بر مقادیر مقاومت را فراهم می کند و خطاها را در اجزای الکترونیکی با دقت بالا کاهش می دهد.طرح بصری سیستم 5 باند ، تمایز بین باند های ارزش و تحمل ، بهبود خوانایی و شناسایی مؤلفه را آسان تر می کند.

کد رنگی مقاومت 6 باند با معرفی یک باند ششم که نشان دهنده ضریب دمای مقاومت است ، روی سیستم 5 باند گسترش می یابد.این باند اضافی در مدارهای حساس به تغییرات دما بسیار عالی است ، زیرا اطلاعاتی در مورد چگونگی تغییر ارزش مقاومت در برابر تغییر درجه حرارت ارائه می دهد.برای یک مقاومت 470 اهم ، این باند ششم تضمین می کند که مقاومت عملکرد پایدار را حفظ می کند ، حتی در محیط هایی که نوسانات دما متداول است.این ویژگی باعث می شود مقاومت های 6 باند برای برنامه های با دقت بالا استفاده کنند که در آن به ثبات حرارتی برای حفظ عملکرد مداوم مدار نیاز دارد.

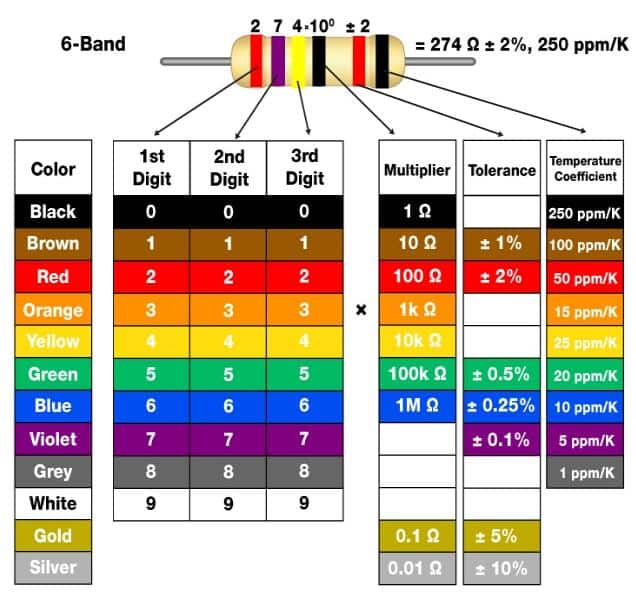

شکل 7: کد رنگی مقاومت 6 باند

کاربردهای 470 اهم مقاومت

پردازش سیگنال

مقاومت 470 اهم در حفظ یکپارچگی سیگنال در کارهای مختلف پردازش سیگنال نقش دارد.این ماده معمولاً در مدارهایی مانند تقسیم کننده ولتاژ ، فیلترها و تنظیمات مغرضانه برای مدیریت سطح سیگنال و تنظیم ولتاژهای مرجع استفاده می شود.این مهم است که اطمینان حاصل شود که اجزای پایین دست به درستی کار می کنند.به عنوان مثال ، در یک تقسیم ولتاژ ، مقاومت ولتاژ خروجی را به سطح مناسب و برای بهبود عملکرد مدار تنظیم می کند.

در مدارهای فیلتر ، به تنظیم فرکانس های برش کمک می کند و تعیین می کند که پهنای باند سیگنال مجاز به عبور است.این برای کارهایی مانند پردازش صوتی با وفاداری بالا یا ارتباط داده ها مفید است ، که در آن وضوح و کارآیی اولویت ها است.هنگامی که در مدارهای مغرضانه استفاده می شود ، مقاومت 470 اهم به ایجاد شرایط عملیاتی مناسب برای ترانزیستورها کمک می کند ، و اطمینان می دهد که آنها در حالت های تقویت یا تعویض عملکرد خوبی دارند.با نگه داشتن ترانزیستورها در محدوده بهینه خود ، به کاهش اعوجاج سیگنال کمک می کند و عملکرد مداوم را در مراحل تقویت حفظ می کند.

مدیریت برق

در مدارهای مدیریت انرژی ، مقاومت 470-OHM به کنترل ولتاژ و جریان کمک می کند.یکی از کاربردهای متداول در مدارهای تنظیم ولتاژ است ، جایی که به تثبیت ولتاژ خروجی کمک می کند و اطمینان حاصل می کند که منبع تغذیه عملکرد مداوم و قابل اعتماد را ارائه می دهد.این مقاومت همچنین امکان تنظیم خوب در حلقه بازخورد تنظیم کننده های ولتاژ را فراهم می کند و کنترل دقیق ولتاژ عرضه شده به دستگاه های الکترونیکی را امکان پذیر می کند.این تنظیم دقیق به جلوگیری از اختلاف ولتاژ کمک می کند که می تواند عملکرد را مختل کند یا به اجزای حساس آسیب برساند.در مدارهای محدود کننده فعلی ، مقاومت 470 اهم جریان فعلی را به سطح ایمن محدود می کند و به محافظت از سیستم در برابر شرایط بیش از حد که می تواند منجر به گرمای بیش از حد یا خرابی شود ، کمک می کند.

حفاظت مدار

مقاومت 470-OHM برای محافظت از مدارها از افزایش ولتاژ بیش از حد جریان یا ناگهانی مفید است.این امر به محدود کردن میزان جریان جریان از طریق یک سیستم ، که از اضافه بار جلوگیری می کند ، در حین افزایش قدرت یا هنگامی که دستگاه برای اولین بار شروع می شود ، کمک می کند.این مقاومت همچنین برای کنترل سنبله های ولتاژ ناگهانی ، مانند مواردی که ناشی از برق استاتیک یا رعد و برق است ، استفاده می شود و قسمت های ظریف مانند ریزپردازنده ها و تراشه های حافظه را ایمن نگه می دارد.با کنترل این سنبله ها ، مقاومت 470 اهم باعث می شود مدارهای الکترونیکی با دوام تر و قابل اطمینان تر شود و به دستگاه های کمک کننده کمک می کند.

چگونه می توان مقدار مقاومت مقاومت 470 اهم را با مولتی متر آزمایش کرد؟

شکل 8: مقاومت آزمایش با مولتی متر

آزمایش مقاومت 470 اهم با مولتی متر نیاز به دانش اساسی و توجه به جزئیات دارد.مولتی متر ابزاری همه کاره است که خصوصیات الکتریکی مانند مقاومت و ولتاژ را اندازه گیری می کند.در این راهنما ، ما بر تنظیم مولتی متر ، آزمایش مقاومت و تفسیر نتایج به روشی واضح و ساده تمرکز خواهیم کرد.

قبل از شروع آزمایش ، لازم است به درستی پیکربندی مولتی متر را پیکربندی کنید.ابتدا مطمئن شوید که مولتی متر خاموش است.این مانع از قرائت نادرست یا آسیب احتمالی می شود.پس از خاموش شدن ، شماره گیری را به تنظیم مقاومت تبدیل کنید ، با نماد ω (امگا) مشخص شده است.شایان ذکر است که مولتی متری های دیجیتال مدرن اغلب دارای ویژگی های اضافی مانند اندازه گیری خازن ، جریان و استمرار هستند ، بنابراین مطمئن باشید که در حالت مناسب قرار دارید.

در مرحله بعد ، بررسی کنید که مولتی متر به درستی کالیبره شده است.برای انجام این کار ، دو پروب ، یک قرمز و دیگری سیاه را با هم لمس کنید.صفحه نمایش باید اهم صفر را نشان دهد ، که نشان دهنده هیچ مقاومت بین پروب ها است.اگر خواندن متفاوتی داشته باشید ، ممکن است مولتی متر نیاز به مجدداً به مجدداً نیاز داشته باشد ، یا ممکن است مشکلی در پروب یا باتری وجود داشته باشد.کالیبراسیون مناسب اندازه گیری های دقیق را تضمین می کند.

اکنون که مولتی متر تنظیم شده است ، می توانید مقاومت 470 اهم را آزمایش کنید.کاوشگر قرمز را به یک انتهای مقاومت و کاوشگر سیاه به طرف دیگر وصل کنید.اطمینان حاصل کنید که پروب ها باعث ایجاد تماس محکم با مقاومت می شوند تا از خوانش های نادرست جلوگیری شود.اگر اتصال سست باشد ، اندازه گیری ممکن است نوسان یا نادرست باشد.

در طول آزمایش مقاومت را با دقت کنترل کنید.از لمس بدن مقاومت با انگشتان خودداری کنید ، زیرا گرمای دست شما می تواند کمی خواندن مقاومت را تغییر دهد.به جای آن ، سرب را نگه دارید ، یا از یک تخته نان برای تثبیت مقاومت استفاده کنید.

پس از اتصال صحیح پروب ها ، به صفحه نمایش در مولتی متر نگاه کنید.برای یک مقاومت 470 اهم ، مقدار مورد انتظار باید حدود 470 اهم باشد.با این حال ، مقاومت ها با دامنه تحمل ، به طور معمول 5 ± یا 10 ± ٪ همراه هستند.این به معنای خواندن بین 446.5 اهم (470 - 5 ٪) و 493.5 اهم (470 + 5 ٪) قابل قبول است.اگر خواندن خارج از این محدوده باشد ، می تواند مشکلی در مقاومت ، مانند آسیب یا نقص تولیدی نشان دهد.

پس از خواندن ، آن را با مقدار مورد انتظار مقاومت مقایسه کنید.اگر اندازه گیری در محدوده تحمل باشد ، مقاومت در وضعیت خوبی قرار دارد و می تواند در یک مدار بدون مشکل استفاده شود.اگر خواندن خیلی زیاد یا خیلی کم باشد ، اتصال را دوباره بررسی کنید و اگر نتیجه هنوز خاموش باشد ، ممکن است مقاومت جایگزین شود.در بعضی موارد ، عوامل محیطی مانند دما نیز می توانند بر اندازه گیری تأثیر بگذارند ، بنابراین آزمایش در شرایط مختلف ممکن است مفید باشد.

پایان

درک کدگذاری رنگ مقاومت ها ، مانند مقاومت 470-OHM ، برای طراحی و رفع صحیح الکترونیک از اهمیت برخوردار است.این مقاله به وضوح توضیح داده است که هر باند رنگ در تنظیمات مختلف مقاومت به چه معنی است ، نشان می دهد که چگونه باند های اضافی دقت و انعطاف پذیری در الکترونیک را بهبود می بخشند.چه برای کارهای ساده یا سیستم های پیچیده تر باشد ، مقاومت 470-OHM مفید است که مدارها به درستی کار کنند.دستورالعمل های گام به گام در مورد استفاده از مولتی متر برای بررسی مقادیر مقاومت ، نیاز به کار دقیق در الکترونیک را برجسته می کند.با یادگیری سیستم کد رنگ و نحوه استفاده از آن ، کارشناسان الکترونیک می توانند اطمینان حاصل کنند که پروژه های آنها حتی با تغییر در دما و قدرت ، به خوبی کار می کنند.

سوالات متداول [سؤالات متداول]

1. چگونه می توان مقاومت 470 اهم را شناسایی کرد؟

برای شناسایی یک مقاومت 470 اهم ، باند های رنگی را در اطراف مقاومت بررسی کنید.مقاومت 470 اهم دارای نوارهای رنگی زیر خواهد بود: زرد ، بنفش ، قهوه ای و طلا.زرد نمایانگر شماره 4 است ، بنفش 7 ایستاده است ، و قهوه ای به این معنی است که این دو عدد باید با یک صفر دنبال شوند (همانطور که توسط ضرب 10 از باند قهوه ای نشان داده شده است).باند طلا نشان دهنده تحمل 5 ٪ است.

2. امتیاز قدرت مقاومت 470 اهم چیست؟

امتیاز قدرت یک مقاومت ، که نشان می دهد قبل از اینکه آسیب ببیند ، چقدر قدرت می تواند تحمل کند ، به تنهایی با مقاومت آن تعیین نمی شود.رتبه بندی قدرت مقاومت در بسته بندی یا برگه داده مقاومت یافت می شود.رتبه بندی های مشترک برای مقاومت های کوچک 1/4 وات یا 1/2 وات است.شما باید اطمینان حاصل کنید که از امتیازات قدرت مقاومت برخوردار است یا از قدرتی که در مدار شما از بین می رود ، فراتر می رود.

3. افت ولتاژ مقاومت 470 اهم چیست؟

برای محاسبه افت ولتاژ در مقاومت 470 اهم ، باید جریان جریان را از طریق آن بدانید.فرمول V = IR است ، جایی که V ولتاژ است ، من فعلی است و R مقاومت است.اگر جریان را نمی دانید ، نمی توانید افت ولتاژ را مستقیماً بدون اطلاعات بیشتر در مورد نحوه اتصال مقاومت در مدار محاسبه کنید.

4- جایگزین مقاومت 470 اهم چیست؟

یک جایگزین مستقیم برای یک مقاومت 470 اهم می تواند مقاومت با همان مقاومت و حداقل در همان امتیاز قدرت باشد.با این حال ، بسته به تحمل مورد نیاز در مدار شما ، مقاومت هایی با مقادیر نزدیک به 470 اهم ، مانند 460 اهم یا 480 اهم می توان به طور بالقوه استفاده کرد.همیشه اطمینان حاصل کنید که رتبه و تحمل قدرت جایگزین برای کاربرد شما مناسب است.

5- نتیجه اتصال یک LED قرمز با مقاومت 470 اهم به باتری 9 ولت چیست؟

هنگامی که یک LED قرمز و مقاومت 470 اهم را به صورت سری با باتری 9 ولت وصل می کنید ، LED با فرض قطبیت صحیح (پای طولانی تر از LED که به سمت ترمینال مثبت باتری از طریق مقاومت متصل است) روشن می شود.مقاومت جریان جریان را از طریق LED محدود می کند و آن را از جریان بیش از حد که می تواند باعث آسیب شود ، محافظت می کند.

در اینجا راه اندازی عملی وجود دارد:

ترمینال مثبت باتری 9 ولت را به یک انتهای مقاومت 470 اهم وصل کنید.

انتهای دیگر مقاومت را به پا طولانی تر (آند) LED قرمز وصل کنید.

پای کوتاهتر (کاتد) LED را به ترمینال منفی باتری وصل کنید.

این تنظیم تضمین می کند که LED بدون سوزاندن با خیال راحت عمل می کند ، زیرا مقاومت جریان جریان را از طریق LED به سطح ایمن کاهش می دهد.
