330 اهم مقاومت و کدهای رنگی

در الکترونیک ، مقاومتها به کنترل جریان جریان در مدارها کمک می کنند.مقاومت 330 اهم ، که توسط نوارهای رنگی آن شناخته شده است ، در بسیاری از دستگاه ها یک مؤلفه رایج و قابل اعتماد است.در این مقاله نحوه شناسایی مقاومت 330 اهم توسط باندهای رنگی ، استانداردهای آن و کاربردهای آن را در بر می گیرد.همچنین توضیح می دهد که چگونه باند های رنگی در مقاومت های 4 ، 5 و 6 باند مقاومت ، تحمل و اثرات دما را نشان می دهند.همچنین بحث می کند که چرا تحمل مهم است و چگونه بر عملکرد مدار تأثیر می گذارد ، به کاربر کمک می کند تا مقاومت مناسبی را برای نیازهای خود انتخاب کند و درک کند که چگونه بر الکترونیک تأثیر می گذارد.

کاتالوگ

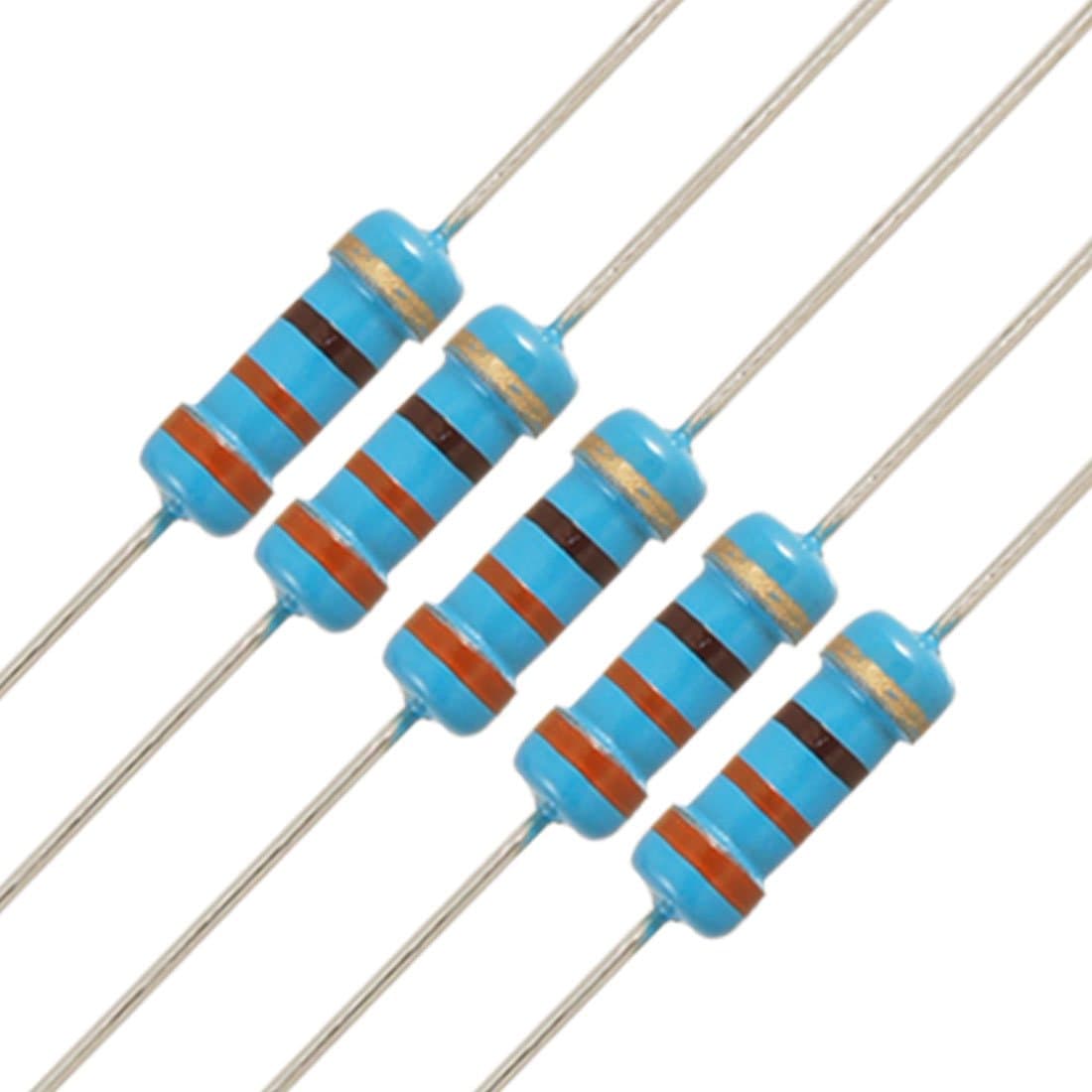

شکل 1: مقاومت 330 اهم

هدف از مقاومت 330 اهم در یک مدار

هدف اصلی مقاومت 330 اهم در یک مدار ، کنترل میزان جریان الکتریکی است.این امر به محافظت از اجزای ظریف مانند LED ها ، از دریافت جریان بیش از حد که می تواند باعث آسیب شود یا منجر به نقص شود ، کمک می کند.مقاومت همچنین به تنظیم روشنایی LED ها ، یکی از ویژگی های اصلی در برنامه های کنترل دقیق نور کمک می کند.با محدود کردن جریان به سطح ایمن ، مقاومت اجزای ماندگار را تضمین می کند و قابلیت اطمینان دستگاه ها را در فن آوری های مختلف افزایش می دهد.

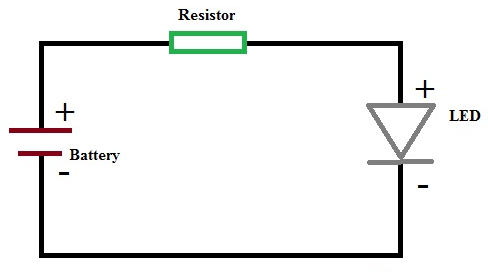

شکل 2: نمودار مدار با مقاومت

در مدارهای ترانزیستور ، برای تنظیم شرایط شروع ترانزیستور که "تعصب" نامیده می شود ، مقاومت لازم است.این امر باعث می شود ترانزیستور در محدوده مناسب کار کند.به عنوان مثال ، از یک مقاومت 330 اهم می توان برای کنترل ولتاژ و جریان رفتن به پایگاه ترانزیستور استفاده کرد و به آن در کار در منطقه صحیح کمک کرد.مقاومت چیزها را تنظیم می کند تا ترانزیستور به درستی کار کند و پایدار بماند.

در مدارهای دیجیتال ، با میکروکنترلرها ، مقاومت های کشش و کشویی مطمئن شوید که پین ​​های ورودی دارای سیگنال بالا یا کم هستند.بدون این مقاومت ها ، سیگنال ممکن است نامشخص باشد و باعث اشتباه شود.یک مقاومت کشش پین را به ولتاژ مثبت متصل می کند و باعث می شود وقتی سیگنال وجود نداشته باشد "بالا" خوانده شود.یک مقاومت کشویی پین را به زمین وصل می کند و در صورت عدم وجود سیگنال آن ، آن را در "کم" نگه می دارد.از مقاومت 330 اهم در این تنظیمات استفاده می شود تا پین پایدار بماند و از رفتار تصادفی جلوگیری کند.

کد رنگی مقاومت 330 اهم

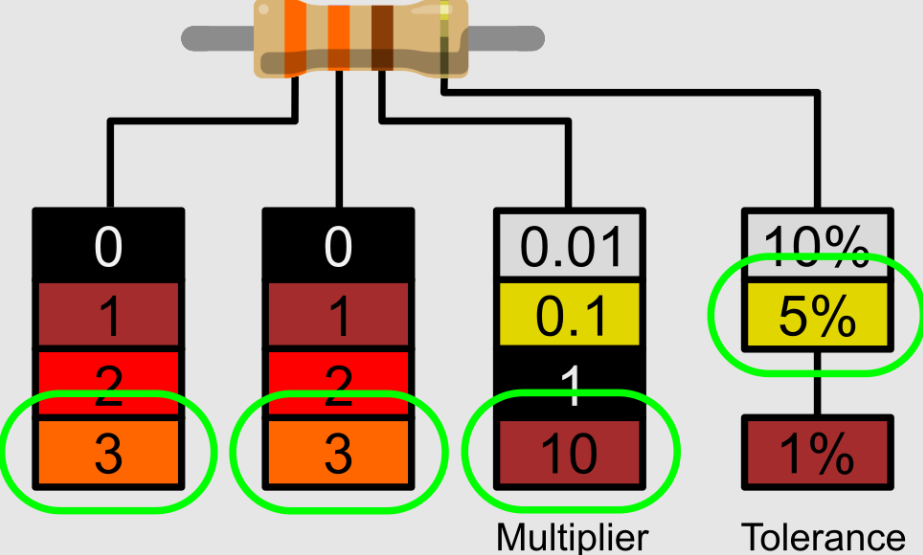

شکل 3: کد رنگ مقاومت 330 اهم

مقاومت 330 اهم را می توان با استفاده از نوارهای رنگی آن شناسایی کرد: یا نارنجی-نارنجی قهوه ای یا نارنجی-نارنجی-سیاه-سیاه و سفید.

کد رنگ برای مقاومت 330 اهم از چهار باند تشکیل شده است:

اولین باند نارنجی برای شماره 3 ، اولین رقم از مقدار مقاومت است.

باند نارنجی دوم همچنین 3 ، رقم دوم را نشان می دهد.

باند سوم قهوه ای است ، به این معنی است که شما رقم های قبلی (33) را به 10 ضرب می کنید. این مقاومت کل 330 اهم را به شما می دهد.

باند چهارم می تواند طلا یا نقره باشد.طلا تحمل 5 ± ٪ را نشان می دهد ، در حالی که نقره نشان دهنده تحمل 10 ٪ پوند است.

شکل 4: کد رنگ مقاومت 330 اهم

مقاومت 330 اهم در استانداردهای سری الکترونیکی

یک مقاومت 330 اهم برای قابلیت اطمینان و دقت آن در الکترونیک مورد استفاده قرار می گیرد.متعلق به سری E ، سیستمی از مقادیر مقاومت استاندارد است که انتخاب مؤلفه را ساده می کند.این سریال شامل گروه هایی مانند E12 و E96 است که نشان دهنده میزان مقاومت واقعی می تواند متفاوت باشد.

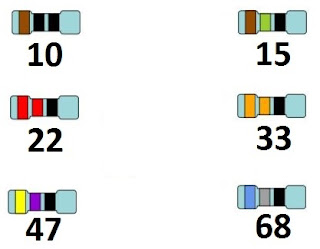

شکل 5: مقدار مقاومت E6

پایبندی مقاومت 330-OHM به استانداردهای سری الکترونیکی ، عملکرد مداوم را حتی در شرایط مختلف مانند تغییر دما یا ولتاژ تضمین می کند.این در وظایف مختلف از محدود کردن جریان تا یک LED به سیستم های پیچیده تر مانند پردازش سیگنال یا کنترل قدرت استفاده می شود.گنجاندن آن در سری الکترونیکی همچنین باعث می شود تا آن را به طور گسترده ای در دسترس قرار دهد و هزینه ها و تولید را کاهش می دهد.

سریال الکترونیکی	تحمل (٪)	برنامه	موجود در 330 اهم
e6	± 20	الکترونیک عمومی	√
E12	10 ±	لوازم الکترونیکی مصرف کننده	√
E24	5 ±	دستگاه های دقیق	×
E48	± 2	تجهیزات ارتباطی	×
E96	± 1	الکترونیک صنعتی	×
E192	0.5 پوند یا 0.25 ±	ابزارهای اندازه گیری	×

گروههای رنگی مقاومت 330 اهم

دو باند اول رقم های قابل توجهی را نشان می دهند ، سوم یک ضرب و چهارم تحمل است.در مقاومت هایی با شش باند ، یک مورد نهایی ضریب دما را نشان می دهد و به شما می گوید که مقاومت با دما چقدر ممکن است تغییر کند.

شکل 6: 330 باند مقاوم در برابر اهم

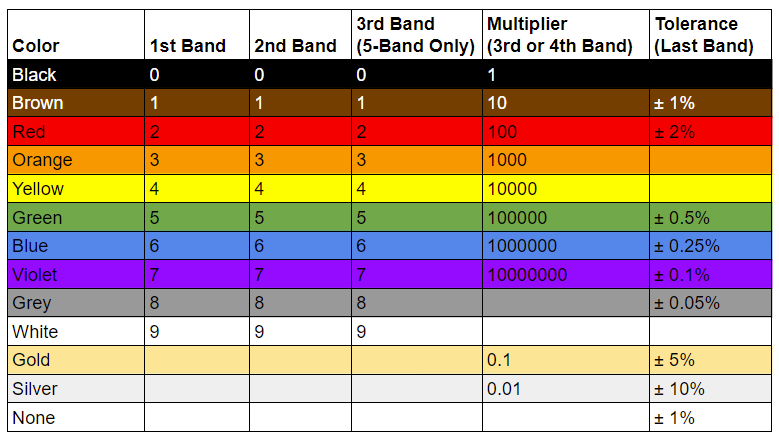

شماره باند	عمل	رنگ	ارزش
1	رقم اول	نارنجی	3
2	رقم 2	نارنجی	3
3	چند برابر کننده	قهوه	x 10
4	تحمل	طلا (یا نقره)	5 ± (10 ± برای نقره)
			ارزش کل: 5 ± 330 Ω

تأثیر تحمل در مقاومت 330 اهم

تحمل یک مقاومت نشان می دهد که مقاومت واقعی آن چقدر می تواند با مقدار نوشته شده روی آن متفاوت باشد و پیش بینی کند که چگونه در یک مدار کار خواهد کرد.برای یک مقاومت 330 اهم ، تحمل 5 ± یا 10 ± ٪ است.این بدان معنی است که یک مقاومت 330 اهم ممکن است مقاومت بین 313.5 اهم و 346.5 اهم با تحمل 5 ± یا بین 297 اهم و 363 اهم با تحمل 10 ٪ داشته باشد.

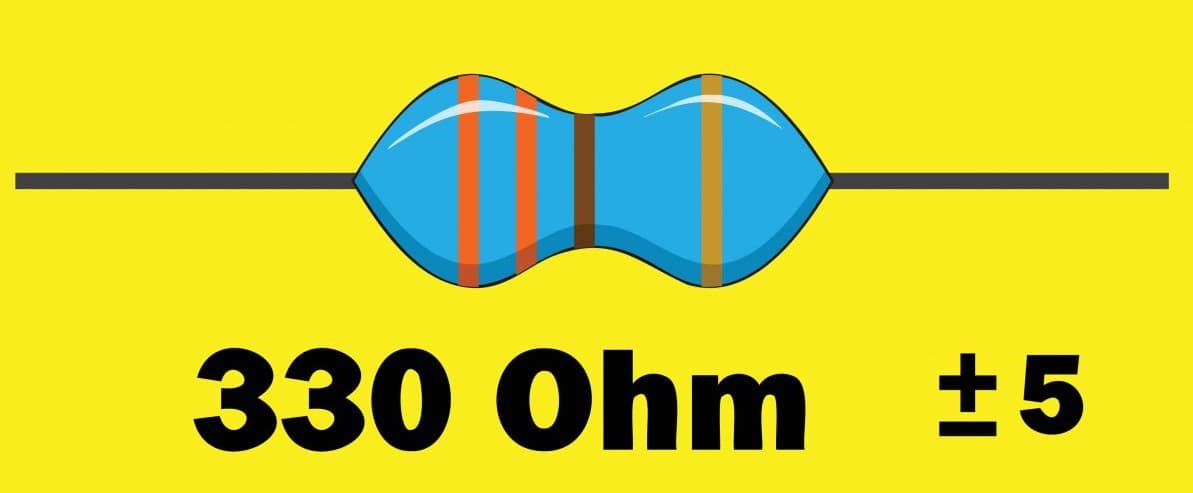

شکل 7: 330 تحمل مقاومت مقاومت

در حالی که ممکن است این تغییرات کوچک به نظر برسد ، می توانند بر نحوه عملکرد یک مدار تأثیر بگذارند.در بعضی از مدارها ، تفاوتهای اندک در مقاومت اهمیتی ندارد بلکه در مدارهای حساس مانند مواردی که برای پردازش سیگنال ها یا اندازه گیری های دقیق استفاده می شود ، حتی تغییرات کوچک می تواند بر جریان ، ولتاژ و عملکرد کلی تأثیر بگذارد.به عنوان مثال ، در یک تقسیم ولتاژ ، ولتاژ خروجی ممکن است به اندازه کافی تغییر کند تا سایر قسمت های مدار را تحت تأثیر قرار دهد یا دقت را کاهش دهد.

مقایسه مقاومت 4 باند ، 5 باند و 6 باند 330 اهم

انتخاب بین مقاومت های 4 باند ، 5 باند یا 6 باند 330 اهم بستگی به میزان دقت و جزئیات کاربرد شما دارد.مقاومت های چهار باند برای اهداف کلی کافی هستند ، در حالی که مقاومت های 5 باند و 6 باند دقت و اطلاعات بیشتری در مورد ضرایب دما ، مناسب برای سیستم های الکترونیکی با دقت بالا یا حساس ارائه می دهند.

باند	4 باند مقاومت	5 باند مقاومت	6 باند مقاومت
یک ام	نارنجی - 3 (رقم اول)	نارنجی - 3 (رقم اول)	نارنجی - 3 (رقم اول)
2	نارنجی - 3 (رقم 2)	نارنجی - 3 (رقم 2)	نارنجی - 3 (رقم 2)
3	قهوه ای - x 10 (ضرب)	سیاه - 0 (رقم 3)	سیاه - 0 (رقم 3)
چهارم	تحمل (± ٪)	سیاه - x 1 (ضرب)	سیاه - x 1 (ضرب)
5	n/a	تحمل (± ٪)	تحمل (± ٪)
ششمین	n/a	n/a	ضریب دما (PPM/° C)

مقاومت 4 باند 330 اهم

کد رنگی 4 باند یک روش سنتی برای شناسایی مقادیر مقاومت و تحمل است.از چهار باند رنگی تشکیل شده است.دو باند اول رقم های قابل توجهی از مقدار مقاومت را نشان می دهند ، باند سوم نشانگر ضرب است و باند چهارم سطح تحمل را مشخص می کند.

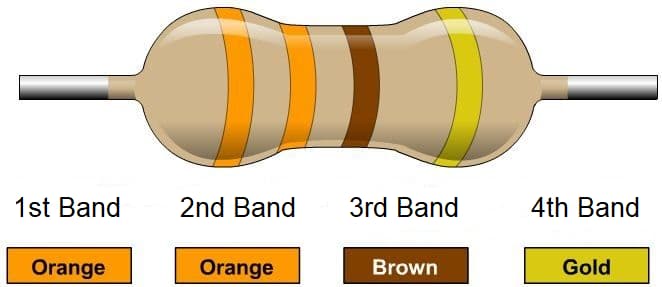

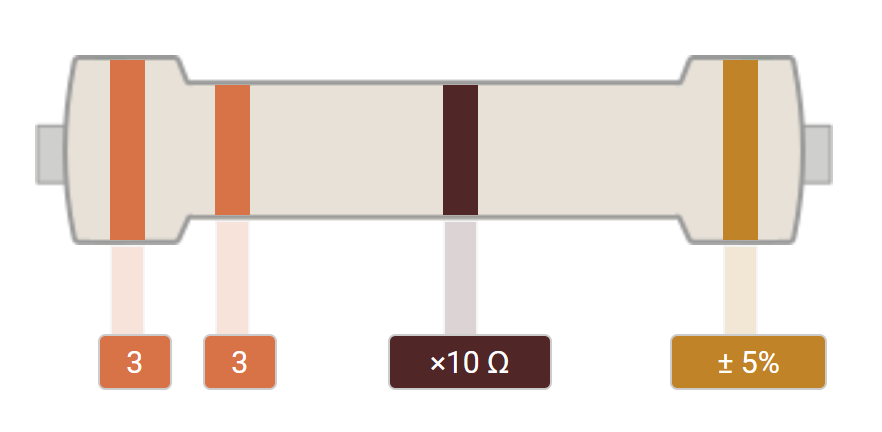

شکل 8: مقاومت 4 باند 330 اهم

کد رنگ: نارنجی ، نارنجی ، قهوه ای و طلا یا نقره.

باند اول (نارنجی) شماره 3 را نشان می دهد.

باند دوم (نارنجی) همچنین شماره 3 را نشان می دهد.

گروه سوم (قهوه ای) ضرب 10 است.

باند چهارم ، چه طلا یا نقره ، نشان دهنده تحمل است.طلا نشان دهنده تحمل 5 ± است ، در حالی که نقره 10 ٪ ± را نشان می دهد.

مقاومت 5 باند 330 اهم

کد رنگی 5 باند با استفاده از یک رقم اضافی برای مقدار مقاومت ، سطح دیگری از دقت را در مقایسه با کد 4 باند اضافه می کند.این روش برای برنامه های دقیق تر استفاده می شود ، زیرا سه رقم مهم را ارائه می دهد.

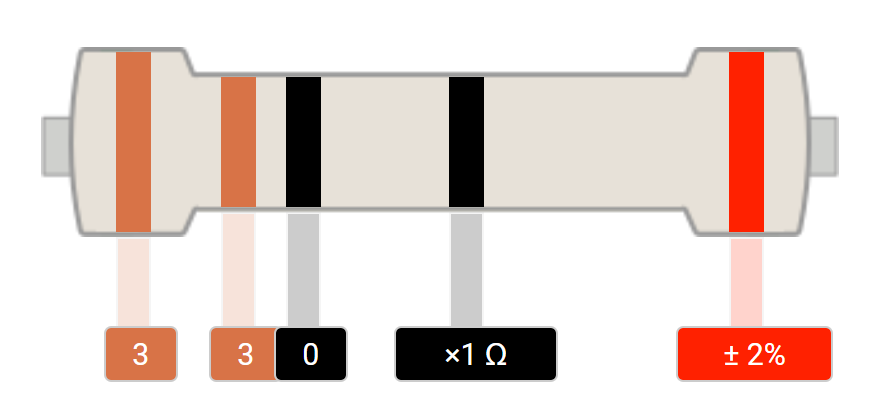

شکل 9: مقاومت 5 باند 330 اهم

کد رنگ: نارنجی ، نارنجی ، سیاه ، سیاه ، قهوه ای یا قرمز.

باند اول (نارنجی) شماره 3 را نشان می دهد.

باند دوم (نارنجی) همچنین شماره 3 را نشان می دهد.

گروه سوم (سیاه) شماره 0 را نشان می دهد و به ما 330 می دهد.

باند چهارم (سیاه) ضرب 1 است ، به این معنی که مقاومت 330 اهم باقی مانده است.

باند پنجم ، چه قهوه ای یا قرمز ، نشان دهنده تحمل است.قهوه ای نشان دهنده تحمل 1 ± 1 ٪ است ، در حالی که قرمز 2 ٪ ± نشان می دهد.

مقاومت 6 باند 330 اهم

کد رنگی 6 باند با اضافه کردن یک باند ششم برای نشان دادن ضریب دما بر روی سیستم 5 باند ساخته شده است.این اطلاعات اضافی به درک چگونگی تغییر مقاومت با نوسانات دما برای محیط های حساس یا با قابلیت بالا کمک می کند.

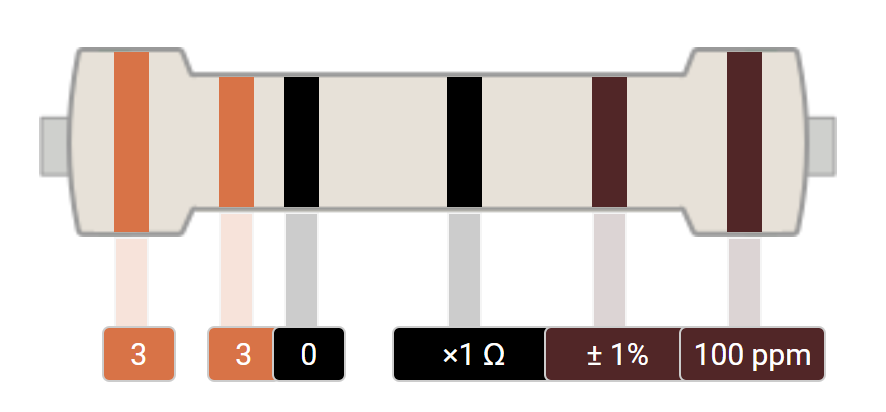

شکل 10: مقاومت 6 باند 330 اهم

کد رنگ: نارنجی ، نارنجی ، سیاه ، سیاه ، قهوه ای ، قهوه ای.

سه باند اول (نارنجی ، نارنجی ، سیاه) نشان دهنده رقم 330 است.

گروه چهارم (سیاه) ضرب 1 است ، بنابراین مقاومت هنوز 330 اهم است.

باند پنجم (قهوه ای) نشان دهنده تحمل 1 ٪ است.

باند ششم (قهوه ای) نشان دهنده ضریب دما 100 ppm/° C (قطعات در هر میلیون در هر درجه سانتیگراد) است ، به این معنی است که اگر درجه حرارت 1 درجه سانتیگراد تغییر کند ، می تواند برای هر میلیون اهم تغییر کند.

برنامه های 330 مقاومت اهم

• محدودیت فعلی: این به محافظت از LED ها در برابر جریان بیش از حد کمک می کند که می تواند به آنها آسیب برساند یا زندگی آنها را کوتاه کند.با استفاده از مقدار مقاومت 330 اهم ، LED ها را هنگام اتصال به منابع قدرت مانند 5V یا 3.3V ایمن نگه می دارد.

• پین های GPIO: در مدارهای دارای میکروکنترلرها ، از مقاومت 330 اهم برای نگه داشتن پین های GPIO در هنگام استفاده فعال استفاده نمی شود و باعث می شود سیگنال ثابت بماند.

• تهویه سیگنال: این مقاومت ها همچنین در تقسیم کننده ولتاژ برای پایین آمدن ولتاژ استفاده می شوند ، بنابراین با آنچه که سایر قسمت های مدار به آن احتیاج دارند مطابقت دارند و اطمینان حاصل می کنند که همه چیز به درستی کار می کند.

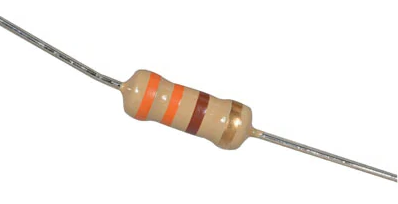

شکل 11: مقاومت 330 اهم

• زمان بندی و فیلتر: با خازن ها جفت شده ، 330 مقاومت در برابر اهم می توانند سنبله های ولتاژ را صاف کنند ، سیگنال های شکل بگیرند یا تأخیر زمان ایجاد کنند ، همه برای پردازش سیگنال.

• تعصب ترانزیستور: در مدارهای تقویت کننده ، مقاومت 330 اهم مقدار مناسب جریان را در ترانزیستورها فراهم می کند و اطمینان می دهد که آنها در بهترین حالت کار می کنند.

• کالیبراسیون و آزمایش: این مقاومتها می توانند در مدارهای آزمایشی به عنوان بارهای شناخته شده استفاده شوند و به کالیبراسیون ابزارها کمک می کنند یا می بینند که چگونه یک مدار در شرایط خاص واکنش نشان می دهد.

• مقاومت سری فیوز: در صورت استفاده از فیوزها یا دستگاههای محافظ ، 330 مقاومت اهم افزایش اولیه جریان را محدود می کند و محافظت اضافی در برابر مدارهای کوتاه یا سنبله ولتاژ می کند.

پایان

مقاومت 330 اهم نقش اصلی را در هر دو الکترونیک ساده و پیچیده انجام می دهد.نوارهای رنگی و عملکرد آن در کنترل سیگنال ها و ولتاژ تقسیم شده ، آن را برای عملکرد مناسب مدار ارزشمند می کند.پیروی از استانداردهای سری الکترونیکی تضمین می کند که این مقاومتها نیازهای دقیقی را برای استفاده قابل اعتماد برآورده می کنند.تحمل برای مهندسان مهم است که مدارها را دقیق تر کنند ، به خصوص در تنظیمات ظریف.با پیشرفت فناوری ، دانستن بخش هایی مانند مقاومت 330 اهم هنوز مفید است.در این مقاله کدهای رنگی و استانداردهای آن ، برای تأکید بر ارزش آن در الکترونیک مدرن و مهندسی اساسی توضیح داده شده است.

سوالات متداول [سؤالات متداول]

1. 330 اهم چند ولت دارد؟

در عوض ، ولتا ولتا را مشخص نمی کند ، آنها مقاومت را اندازه گیری می کنند.ولتاژ در برابر مقاومت 330 اهم بستگی به جریان جریان در آن دارد ، طبق قانون اهم: V = I × r.به عنوان مثال ، با جریان 10 میلی آمپر (0.01 A) ، ولتاژ در سراسر مقاومت 0.01 × 330 اهم = 3.3 V خواهد بود.

2. چند مقاومت 330 اهم به صورت موازی مورد نیاز است؟

مقاومت ترکیبی مقاومت ها به موازات توسط rtotal = 1/((1/r1+1/r2+⋯)) داده می شود.برای فهمیدن چند مقاومت 330 اهم برای دستیابی به مقاومت مورد نظر ، از این فرمول استفاده می شود.به عنوان مثال ، برای دستیابی به 110 اهم ، سه مقاومت 330 اهم به صورت موازی مورد نیاز است.

3. حداقل وات مورد نیاز برای 330 اهم چیست؟

نیاز WATTAGE به اتلاف قدرت بستگی دارد ، که به عنوان p = i2 × r محاسبه می شود.اگر یک مقاومت دارای 10 میلی آمپر باشد ، آنگاه P = (0.01 A) 330 اهم = 0.033W.به طور معمول ، یک مقاومت 1/4 وات کافی خواهد بود زیرا حاشیه ایمن را فراهم می کند.

4- چرا از مقاومت 330 اهم با LED استفاده می کنید؟

مقاومت 330 اهم اغلب با LED برای محدود کردن جریان جریان از طریق LED استفاده می شود و از آن در برابر جریان اضافی که می تواند به آن آسیب برساند ، محافظت می کند.به عنوان مثال ، با ولتاژ رو به جلو 2 ولت برای LED و ولتاژ تأمین 5 ولت ، مقاومت تضمین می کند که فقط در حدود 9 میلی آمپر جریان می یابد که برای اکثر LED های استاندارد ایمن است.

5- چگونه می توانید یک مقاومت 330 اهم را به درستی نصب کنید؟

برای نصب مقاومت 330 اهم ، ابتدا قطبیت و اتصالات اجزای مدار خود را مشخص کنید.مقاومت ها قطبی نیستند ، بنابراین می توانند از هر جهت وصل شوند.لحیمر مقاومت منجر به نقاط صحیح روی صفحه مدار می شود یا در صورت استفاده از تخته نان ، آنها را در اطراف مؤلفه پیچ می کند ، و از اتصال محکم و پایدار بدون استرس در سرب اطمینان می یابد.

6. تفاوت بین مقاومت 330 اهم و مقاومت 300K چیست؟

تفاوت در ارزش مقاومت آنها است.مقاومت 330 اهم در مقایسه با مقاومت 300K (300،000 اهم) مقاومت بسیار کمتری دارد.این منجر به قابلیت های مختلف کنترل فعلی می شود.از مقاومت 330 اهم برای برنامه های ولتاژ کم مانند مدارهای LED استفاده می شود ، در حالی که ممکن است از مقاومت 300K در تهویه سیگنال یا الکترونیک حساس استفاده شود.
