ترانزیستور 2N2219 NPN: مشخصات ، برنامه ها و برگه داده

این راهنمای عمیق به بررسی جزئیات ترانزیستور 2N2219 NPN ، یک ترانزیستور برجسته سیگنال کوچک که به دلیل دوام و سازگاری آن در تقویت و تعویض وظایف جشن گرفته می شود.این مقاله با بررسی ساختار متمایز آن ، شامل یک لایه P از نوع P که بین دو ماده N از نوع N ساندویچ شده است ، نشان می دهد که چگونه 2N2219 سیگنال های ضعیف را با کارآیی تقویت می کند و زمینه را برای نوآوری های بیشمار فناوری فراهم می کند.ما اصول عملیاتی آن ، ویژگی های حرارتی ، برنامه ها و تکنیک های طراحی مدار را تجزیه خواهیم کرد.

کاتالوگ

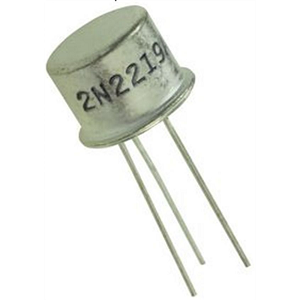

نمای کلی از ترانزیستور 2N2219 NPN

در 2N2219 ترانزیستور NPN یک ترانزیستور سیگنال کوچک قابل اعتماد و همه کاره است که به طور گسترده برای تقویت و تعویض برنامه ها استفاده می شود.شناخته شده به دلیل طراحی قوطی فلزی با دوام ، در مقایسه با گزینه های مبتنی بر پلاستیک ، اتلاف گرما را بهبود می بخشد و این امکان را فراهم می کند تا با ولتاژ کمی بالاتر و قدرت کار کند.این امر باعث می شود که این یک انتخاب محبوب در مدارها باشد که هم کارآیی و هم استحکام را می طلبد.در حال بهره برداری ، جمع کننده و انتشار دهنده ترانزیستور تا زمانی که یک ولتاژ کوچک به پایه آن اعمال شود ، با تعصب معکوس هستند.این دستگاه را به حالت مغرضانه تبدیل می کند و به جریان می دهد که جریان بین جمع کننده و انتشار دهنده جریان یابد.با تنظیم دقیق جریان پایه ، در حالت ایده آل زیر 5mA ، 2N2219 می تواند سیگنال ها را به طور مؤثر تقویت کند یا وظایف سوئیچینگ را با ظرفیت فعلی تا 800 میلی آمپر در حالت اشباع خود انجام دهد.هنگامی که جریان پایه برداشته می شود ، ترانزیستور به حالت برش خود باز می گردد و آن را برای مدارهایی که نیاز به انتقال سریع یا خاموش دارند ، مناسب می کند.پوشش فلزی 2N2219 نه تنها باعث افزایش دوام آن می شود بلکه مدیریت حرارتی را بهبود می بخشد و این مؤلفه را قادر می سازد بدون گرمای بیش از حد قدرت بالاتر را کنترل کند.برای کاربردهای بیشتر ، اضافه کردن سینک های گرما یا افزایش جریان هوا می تواند از گرمایش بیش از حد جلوگیری کرده و از عملکرد مداوم اطمینان حاصل کند.این خصوصیات 2N2219 را به یک انتخاب قابل اعتماد برای سوئیچینگ با فرکانس بالا و طرح های کارآمد با قدرت تبدیل می کند.

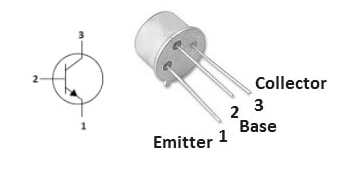

پیکربندی پین 2N2219

شماره پین	نام پین	شرح
پین 1	پریشانی	جریان جریان از طریق این ترمینال تخلیه می شود و به طور معمول به GND وصل می شود.
پین 2	پایه	ترانزیستور را کنترل می کند و ترانزیستور را تبدیل می کند روشن یا خاموش
پین 3	جمع کننده	جریان جریان را اجازه می دهد و به طور معمول به a متصل می شود بار

مشخصات و ویژگی های 2N2219

ویژگی/مشخصات	جزئیات
نوع	ترانزیستور سیگنال کوچک NPN
بسته/مورد	به 39
دامنه دمای عملیاتی	-65 درجه سانتیگراد تا 150 درجه سانتیگراد
تعداد پین	3
قطبش	NPN
حداکثر جریان جمع کننده (IC)	800 میلی آمپر
فرکانس انتقال (FT)	250 مگاهرتز
ولتاژ امیتر به پایه (VEB)	5 ولت
حداقل سود فعلی DC (HFE)	30
نوع کوه	از طریق سوراخ
حداکثر اتلاف توان	800 مگاوات
ولتاژ تجزیه و تحلیل جمع کننده به امیت	30 ولت
ولتاژ اشباع جمع کننده به امیر	1.6 ولت
ولتاژ جمع کننده به پایه	60 ولت
زمان روشن	40 NS
زمان خاموش	250 NS

2N2219 معادل ها و گزینه های دیگر

معادل ها

• 2N5551

• NTE123

• 2N2218

• 2N3109

• 2N4403

• 2N3107

طرف دیگر

• BC636

• BC549

• BC639

• 2N2369

• BC547

• 233055

• 2N3906

• 2N3904

• 2N5551

• 2Sc5200

ساخت مدار شارژر باتری NICD

هدف اصلی طراحی مدار ، جوان سازی باتری 12 ولت NICD با تهیه جریان ثابت تقریبا 74 میلی آمپر است.این جریان پایدار باعث می شود باتری بدون شارژ بیش از حد کارآیی داشته باشد ، زیرا مدار پس از رسیدن باتری به ظرفیت کامل ، به طور خودکار متوقف می شود.این طرح مقاومت داخلی کم را در اولویت قرار می دهد ، که تولید گرما را به حداقل می رساند و با کاهش استرس در شیمی داخلی آن ، طول عمر باتری را گسترش می دهد.مؤلفه های اصلی مدار شامل یک ترانزیستور 2N2219 ، یک دیود Zener 5.6 ولت و باتری 12 ولت NICD است.ترانزیستور نقش دوگانه ای را به عنوان یک دستگاه تعویض و تقویت کننده ایفا می کند و جریان را برای حفظ 74mA سازگار تنظیم می کند.به طور همزمان ، دیود Zener ولتاژ را در سراسر انتشار دهنده ترانزیستور تثبیت می کند ، و اطمینان می دهد که نوسانات ولتاژ در طول شارژ به حداقل می رسد.این اقدامات باعث افزایش قابلیت اطمینان فرآیند شارژ در ضمن محافظت از باتری در برابر آسیب می شود.

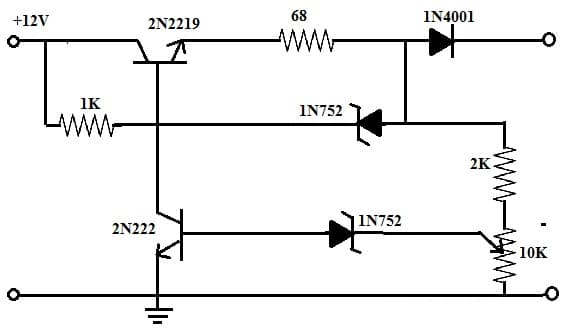

مدار شارژر باتری NICD

ترانزیستور 2N2219 برای دستیابی به ثبات جریان در مدار یکپارچه است.این به عنوان یک دروازه بان عمل می کند و از میزان صحیح جریان جریان به باتری اطمینان می دهد.بدون تنظیم مناسب ، جریان بیش از حد می تواند منجر به گرمای بیش از حد شود ، پدیده ای که به عنوان فراری حرارتی شناخته می شود.این وضعیت می تواند به شدت به مدار و باتری آسیب برساند.با انتخاب دقیق 2N2219 ، مدار این خطرات را کاهش می دهد و از عملکرد ایمن و کارآمد اطمینان می دهد.گنجاندن یک دیود Zener 5.6 ولت بیشتر این طرح را تکمیل می کند.این دیود تغذیه ولتاژ را به ترانزیستور تثبیت می کند ، که از نوسانات جزئی ولتاژ در روند شارژ جلوگیری می کند.این سفارشی سازی شارژر را قادر می سازد تا تغییرات جزئی در طراحی باتری ، به حداکثر رساندن کارآیی و گسترش سلامت باتری را داشته باشد.اجزای اضافی مانند مقاومت و خازن اغلب در مدار ادغام می شوند.از مقاومتها برای محدود کردن جریان بیش از حد استفاده می شود و از مدار در برابر اضافه بار محافظت می شود.در همین حال ، خازن ها به مدیریت سنبله های ولتاژ گذرا کمک می کنند ، که می تواند در حین افزایش قدرت یا تغییرات ناگهانی در بار رخ دهد.تنظیم دقیق این عناصر نه تنها یک لایه اضافی از محافظت از باتری را فراهم می کند بلکه باعث افزایش دوام خود شارژر می شود.

خواص ترانزیستور 2N2219 NPN

تطبیق پذیری در تقویت

ترانزیستور 2N2219 به دلیل نقش خود در تقویت جریانهای الکتریکی بسیار ارزشمند است و آن را به یک مؤلفه حرکت در مدارهای سوئیچینگ و تقویت کننده تبدیل می کند.عملیات آن به یک محل اتصال پایه و تعصب رو به جلو وابسته است ، جایی که پایه باید نسبت به امیتر شارژ شود.این پیکربندی یک مسیر کنترل شده برای جریان جریان ایجاد می کند و باعث تقویت کارآمد می شود.با دستکاری جریان پایه ، می توانید به کنترل دقیق بر روی خروجی تقویت شده دست یابید ، و این ترانزیستور را برای طیف گسترده ای از کاربردهای الکترونیکی ، از تقویت صوتی تا پردازش سیگنال مناسب می کند.

امپدانس ورودی بالا و یکپارچگی سیگنال

یکی از ویژگی های برجسته 2N2219 امپدانس ورودی بالا آن است که میزان جریان کشیده شده از مرحله قبل در یک مدار را به حداقل می رساند.این ویژگی تضمین می کند که سیگنال اصلی بدون استفاده ، کیفیت آن را در طی فرآیند تقویت حفظ می کند.این امر باعث می شود 2N2219 در مدارهای حساس مانند سیستم های صوتی یا تجهیزات اندازه گیری موثر باشد.توانایی ترانزیستور برای تعادل کارآیی انرژی با خلوص سیگنال دلیل اصلی استفاده گسترده آن در هر دو طرح الکترونیکی تجاری و تجربی است.

قابلیت سوئیچینگ سریع

2N2219 به همان اندازه در تعویض برنامه ها ماهر است ، جایی که در پاسخ به تغییرات در شرایط ورودی به عنوان یک دستگاه روشن/خاموش سریع عمل می کند.زمان پاسخ سریع آن به آن اجازه می دهد تا تقریباً فوراً بین حالت ها انتقال یابد ، و آن را برای مدارهایی که نیاز به زمان بندی دقیق دارند ، مانند تولید پالس ، دروازه های منطق دیجیتال و سیستم های کنترل حرکتی ایده آل می کنند.علاوه بر این ، راندمان آن در تعویض به صرفه جویی در مصرف انرژی و کاهش اتلاف گرما ، که عوامل مورد نیاز در سیستم های الکترونیکی مدرن و حساس به قدرت هستند ، کمک می کند.این ترکیب از سرعت و کارآیی باعث می شود 2N2219 یک انتخاب قابل اعتماد برای طراحی فناوری برش باشد.

خروجی معکوس برای طراحی مدار خلاق

یک ویژگی جالب توجه 2N2219 توانایی آن در تولید یک خروجی معکوس در هنگام فعال شدن است.این بدان معنی است که ولتاژ موجود در جمع کننده (خروجی) با پایه (ورودی) متفاوت است ، و این امکان را برای تنظیمات مدار نوآورانه فراهم می کند.این خاصیت وارونگی را می توان در برنامه هایی که نیاز به نفی منطقی دارند ، مانند نه دروازه در مدارهای دیجیتال یا همراه با سایر مؤلفه ها برای ایجاد طرح های پیچیده و چند منظوره اعمال شود.

ادغام ترانزیستور 2N2219 با میکروکنترلرها

ترانزیستور 2N2219 به عنوان یک سوئیچ ماهر در برنامه های میکروکنترلر عمل می کند و مدیریت دستگاه های با قدرت بالاتر را با استفاده از سیگنال های دیجیتالی کم قدرت تسهیل می کند.جمع کننده از طریق بار به منبع تغذیه متصل می شود ، در حالی که امیتر به زمین می رسد.یک پین میکروکنترلر از طریق یک مقاومت برای مدیریت جریان و محافظت از ترانزیستور از مسائل احتمالی بیش از حد به پایه پیوند می زند.محاسبه مقاومت پایه مناسب ، نیاز به درک پیچیده ای از ولتاژ خروجی میکروکنترلر ، افت ولتاژ پایه پایه و جریان پایه در نظر گرفته است.این تنظیم در سناریوهایی رونق می گیرد که میکروکنترلرها از اجزای الکترومکانیکی مانند رله یا موتورها حاکم هستند و فرآیندی را برای بهره وری و قابلیت اطمینان منعکس می کنند.

محاسبه مقادیر مقاومت

انتخاب مقادیر مقاومت بر عملکرد عملکردی ترانزیستور تأثیر می گذارد.با توجه به ولتاژ خروجی میکروکنترلر و کاهش آن با افت ولتاژ پایه ، عموماً برای 0.7 ولت برای 2N2219 شروع کنید.برای تعیین مقدار مقاومت توسط جریان پایه هدفمند تقسیم کنید.می توانید از فرمول زیر برای جریان پایه (IB) استفاده کنید:

کد برای تنظیم ترانزیستور

قطعه های کد از پروژه های میکروکنترلر درک عملی از تنظیم مؤثر 2N2219 را ارائه می دهند.به عنوان مثال ، در میکروکنترلرهای AVR ، اغلب پین های تعیین شده را تغییر می دهند.تنظیم یک پین بالا جریان را از طریق پایه شروع می کند و ترانزیستور را فعال می کند ، در حالی که آن را متوقف می کند جریان پایه را کاهش می دهد و از این طریق ترانزیستور را غیرفعال می کند.این دستکاری دقیق دستگاه های با قدرت بالا از طریق کد به خوبی ساختگی ، انعطاف پذیری و پتانسیل تحول آمیز برنامه های میکروکنترلر را نشان می دهد.

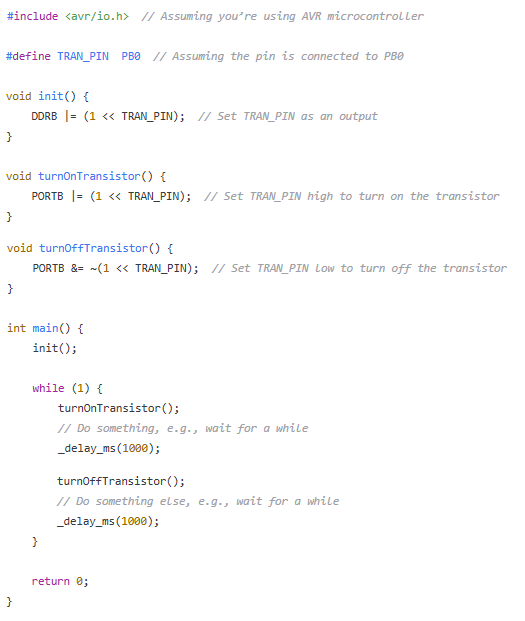

رمز نمونه

مزایای ترانزیستور 2N2219 NPN

سوئیچینگ سریع و عملکرد پر سرعت

یکی از ویژگی های برجسته ترانزیستور 2N2219 ، تحرک الکترونی استثنایی آن است که سوئیچینگ سریعتر را در مقایسه با ترانزیستورهای PNP امکان پذیر می کند.این ویژگی در برنامه های با فرکانس بالا ، مانند تقویت سیگنال و مدارهای سوئیچینگ پویا بسیار ارزشمند است.به عنوان مثال ، در سیستم های ارتباطی ، پردازش سریع سیگنال می تواند باعث افزایش کیفیت و کارآیی انتقال داده ها شود.به طور مشابه ، در اتوماسیون صنعتی ، ترانزیستورهای سوئیچینگ سریع مانند 2N2219 به حفظ دقت و سرعت مورد نیاز برای ماشین آلات با کارایی بالا کمک می کند.

ادغام آسان با سیستم های منفی

ساختار NPN 2N2219 به گونه ای طراحی شده است که با سیستم های زمینی منفی کار کند ، که معمولاً در اکثریت قریب به اتفاق دستگاه های الکترونیکی یافت می شود.این سازگاری ذاتی طراحی مدار را ساده می کند ، زیرا نیاز به اجزای اضافی یا تنظیمات پیچیده را برای اطمینان از عملکرد صاف کاهش می دهد.ادغام ساده نه تنها روند طراحی را سرعت می بخشد بلکه قابلیت اطمینان کلی سیستم را نیز بهبود می بخشد.با به حداقل رساندن نقاط بالقوه خرابی ، 2N2219 به سیستم های الکترونیکی با ثبات تر و بادوام تر کمک می کند ، که در برنامه های کاربردی اعم از الکترونیک خودرو گرفته تا دستگاه هایی که اولویت ها قابلیت اطمینان و طول عمر دارند استفاده می شود.

کار با ولتاژ مؤثر و بهره وری انرژی

یکی دیگر از مزیت های 2N2219 توانایی آن در مدیریت ولتاژهای بالاتر به طور مؤثر است.این امر باعث می شود که این گزینه برای برنامه های پر قدرت ، در جایی که اجزای غالباً با خطر گرمای بیش از حد یا تخریب عملکرد روبرو هستند ، یک انتخاب قابل اعتماد باشد.2N2219 به گونه ای طراحی شده است که حتی در شرایط خواستار نیز کارآمد باشد و عملکرد مداوم را بدون خطر فراری حرارتی یا خرابی مؤلفه فراهم کند.مصرف کم فعلی ترانزیستور از حفظ انرژی پشتیبانی می کند و آن را برای طرح های کارآمد با انرژی ایده آل می کند.در برنامه های کاربردی مانند سیستم های انرژی تجدید پذیر یا دستگاه های باتری ، که در آن راندمان انرژی و عملکرد پایدار عالی است ، 2N2219 تعادل عالی برای کنترل برق و حداقل مصرف انرژی را فراهم می کند.

عالی برای تقویت سبک وزن

2N2219 برای کارهای تقویت وزن سبک مناسب است ، که اغلب از سایر ترانزیستورهای محبوب NPN مانند 2N2222 از نظر کارایی و یکپارچگی سیگنال بهتر است.طراحی آن تقویت سیگنال تمیز و مداوم مانند تجهیزات صوتی ، فرستنده های رادیویی و دستگاه های ارتباطی را تضمین می کند.به عنوان مثال ، در سیستم های صوتی ، حفظ یکپارچگی سیگنال برای ارائه صدای با کیفیت بالا و بدون تحریف مهم است.به طور مشابه ، در فن آوری های ارتباطی ، تقویت سیگنال قابل اعتماد برای انتقال داده های واضح و بدون وقفه مورد نیاز است.

برنامه های کاربردی ترانزیستور 2N2219 NPN

تعویض و تقویت سیگنال

ترانزیستور 2N2219 که به دلیل توانایی های سوئیچینگ و تقویت سیگنال جشن گرفته می شود ، مکانی در مدارها پیدا می کند که نیاز به دقت و کارآیی دارند.در مدیریت انرژی ، آن را به طور دقیق LED ها را هدایت می کند و رله ها را اداره می کند و سازگاری آن را برجسته می کند.بسیاری از آنها عملکرد مداوم خود را در طیف وسیعی از شرایط عملیاتی تحسین می کنند.

تقویت در تنظیمات جفت Darlington

2N2219 با استفاده در تنظیمات جفت Darlington ، جریان خود را تقویت می کند و نقش خود را در دستیابی به سود زیاد در مدارهای جمع و جور نشان می دهد.این ویژگی در حفظ فضا بدون قربانی کردن عملکرد ، یک نگرانی اصلی در طراحی الکترونیکی معاصر است.

تعالی در تقویت صدا و برق

در حوزه تقویت صدا و برق ، جایی که وضوح و قدرت مهم است ، 2N2219 رونق می گیرد.صلاحیت آن در اجرای وظایف سوئیچینگ پر سرعت باعث افزایش جذابیت آن در سناریوهایی می شود که خواستار زمان پاسخ سریع هستند ، که می تواند بین عملکرد متوسط ​​و قابل توجه تفاوت قائل شود.

عملکرد در برنامه های DC و VHF/UHF

در سناریوهای DC و VHF/UHF ، استحکام این ترانزیستور آن را قادر می سازد تا حتی در شرایط سختگیرانه عملکرد مؤثر داشته باشد.این یک مؤلفه متداول در کیت های DIY و پروژه های الکترونیکی به دلیل توانایی عالی در انجام هر دو عملیات کم و فرکانس بالا به طور مؤثر است.
