مقاومت 220 اهم

مقاومتها قطعات کوچکی هستند که در مدارهای الکترونیکی برای کنترل جریان برق مورد استفاده قرار می گیرند.یک نوع متداول مقاومت 220 اهم است که اغلب مورد استفاده قرار می گیرد زیرا فقط مقاومت مناسب را برای بسیاری از شرایط فراهم می کند.این که آیا شما در حال ساختن مدارهای LED ساده هستید یا با تنظیمات الکترونیکی پیشرفته تر کار می کنید ، مقاومت 220 اهم می تواند به اطمینان از این که همه چیز به طور روان کار می کند ، کمک کند.این راهنما ویژگی ها ، کاربردها و جزئیات مقاومت 220 اهم را به روشی که قابل درک باشد توضیح می دهد ، بنابراین می توانید ببینید که چگونه در انواع مختلف پروژه ها قرار می گیرد.

کاتالوگ

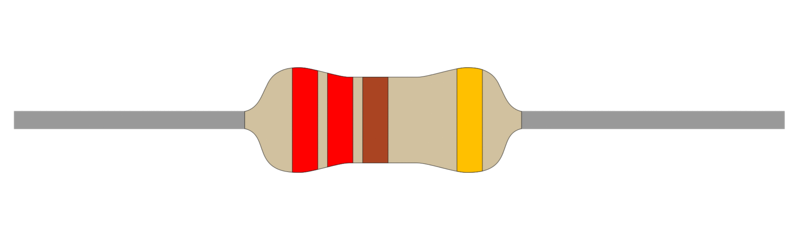

شکل 1: مقاومت 220 اهم

مقاومت 220 اهم چیست؟

مقاومت 220 اهم یک قسمت الکترونیکی کوچک است که جریان جریان الکتریکی را در یک مدار کند می کند.این 220 اهم مقاومت می دهد ، به این معنی که کنترل می کند که چقدر جریان می تواند از آن عبور کند.شماره "220" به شما می گوید که مقاومت در برابر جریان چقدر مقاومت می کند ، و "اهم" واحد مورد استفاده برای اندازه گیری آن مقاومت است که توسط نماد "ω" نشان داده شده است.

این نوع مقاومت معمولاً در صورت نیاز به محدود کردن جریان در یک سطح خاص استفاده می شود تا از مشکلاتی مانند گرمای بیش از حد یا آسیب به سایر قسمت های مدار جلوگیری کنید.مقاومت 220 اهم یک مقاومت در سطح متوسط ​​است ، به این معنی که جریان را بیش از حد مسدود نمی کند بلکه اجازه نمی دهد خیلی زیاد شود.این اغلب در الکترونیک روزمره استفاده می شود ، مانند زمانی که شما یک منبع تغذیه را به یک منبع تغذیه وصل می کنید.مقاومت به اطمینان حاصل می کند که LED از برق بیشتری نسبت به آنچه که می تواند کنترل کند ، دریافت نمی کند.

مقاومت 220 اهم برای شناسایی باندهای رنگی چاپ شده روی قسمت ، که ارزش آن را نشان می دهد ، ساده است.این یک انتخاب مشترک در بسیاری از مدارها است زیرا فقط مقاومت مناسب را برای بسیاری از موقعیت های مختلف فراهم می کند.

ویژگی های کلیدی یک مقاومت 220 اهم

مقاومت 220 اهم یک بخش مشترک است که در مدارهای الکترونیکی برای کنترل جریان برق استفاده می شود.این امر به جلوگیری از جریان بیش از حد در سایر قسمت های مدار کمک می کند که می تواند باعث آسیب شود.در زیر ویژگی های اصلی این مقاومت ، که به زبان ساده توضیح داده شده است.

مقدار مقاومت: 220 اهم

مقاومت 220 اهم مقاومت 220 اهم دارد.مقاومت به این معنی است که مقاومت چقدر جریان برق را کند می کند.هرچه مقاومت بالاتر باشد ، جریان کمتری از آن عبور می کند.در این حالت ، 220 اهم مقاومت متوسطی را فراهم می کند ، که برای کنترل جریان جریان در مدارهای اساسی مختلف مفید است.به عنوان مثال ، هنگام اتصال LED به منبع تغذیه ، این مقاومت به نگه داشتن جریان در سطح امن کمک می کند تا LED از بین نرود.

امتیاز قدرت

امتیاز قدرت یک مقاومت نشان می دهد که قبل از گرمای بیش از حد انرژی می تواند از آن استفاده کند.قدرت در وات (W) اندازه گیری می شود و رتبه بندی قدرت مشترک برای مقاومت ها 1/4 وات (0.25W) ، 1/2 وات (0.5W) و 1 وات است.اگر از مقاومت در مدار استفاده شود که قدرت بیش از حد از آن عبور کند ، مقاومت می تواند گرم شود و حتی شکست بخورد.به عنوان مثال ، یک مقاومت 1/4 وات 220 اهم قبل از گرمای بیش از حد می تواند تا 0.25 وات را تحمل کند.انتخاب امتیاز مناسب بر اساس میزان جریان در مدار خود مهم است تا از آسیب رساندن به مقاومت یا سایر اجزای دیگر جلوگیری کنید.

تحمل

تحمل به شما می گوید مقاومت واقعی مقاومت در برابر مقدار برچسب آن چقدر نزدیک است.معمولاً به عنوان درصدی مانند 5 ± یا 10 ٪ پوند داده می شود.به عنوان مثال ، یک مقاومت 220 اهم با تحمل 5 ± به معنای مقاومت واقعی آن می تواند در هر جایی از 209 تا 231 اهم باشد.تحمل توسط یک باند رنگی روی مقاومت نشان داده شده است ، با طلا 5 ± and و نقره 10 ± £.تحمل پایین به این معنی است که مقدار مقاومت دقیق تر است ، در حالی که تحمل بالاتر به این معنی است که می تواند بیشتر از مقدار دارای برچسب آن متفاوت باشد.

ضریب دما

ضریب دما توضیح می دهد که مقاومت مقاومت در هنگام بالا یا پایین آمدن دما چقدر تغییر می کند.در قطعات در هر میلیون در هر درجه سانتیگراد (ppm/° C) اندازه گیری می شود.به عنوان مثال ، اگر یک مقاومت دارای ضریب دمای 100 ppm/° C باشد ، مقاومت خود را کمی (0.022 اهم برای مقاومت 220 اهم) برای هر تغییر درجه سانتیگراد در درجه حرارت تغییر می دهد.هرچه ضریب دما پایین تر باشد ، هنگام تغییر دما ، مقدار مقاومت کمتر تغییر می کند ، که می تواند حتی در صورت تغییر دما ، مدار را هموار نگه دارد.

ثبات و قابلیت اطمینان

مقاومت های خوبی برای ماندگاری انجام می شود و حتی اگر شرایط اطراف آنها تغییر کند ، مانند اگر دما یا رطوبت بالا می رود یا برای مدت طولانی از آنها استفاده می شود ، خوب کار می کنند.پایداری بدان معنی است که مقاومت بدون مقاومت بیش از حد ، مقاومت خود را حفظ می کند ، در حالی که قابلیت اطمینان به این معنی است که بدون شکستن کار ادامه خواهد داد.یک مقاومت 220 اهم که پایدار و قابل اعتماد باقی می ماند ، به اطمینان حاصل می شود که مدار شما همانطور که انتظار می رود با گذشت زمان ، بدون نیاز به تنظیم مداوم یا تعویض ، به کار خود ادامه دهد.

کدهای رنگی

مقاومتها از نوارهای رنگی برای نشان دادن ارزش خود استفاده می کنند و شناسایی آنها را بدون نیاز به ابزاری برای اندازه گیری آنها آسان می کند.برای یک مقاومت 220 اهم ، نوارهای رنگی قرمز ، قرمز و قهوه ای هستند.باند قرمز اول شماره 2 را نشان می دهد ، باند قرمز دوم نیز 2 را نشان می دهد ، و باند قهوه ای به این معنی است که شما با 10 ضرب می کنید. بنابراین ، 22 با 10 برابر 220 اهم ضرب شده است.باند چهارم ، که معمولاً طلا یا نقره است ، تحمل را نشان می دهد (طلا برای 5 ٪ پوند ، نقره برای 10 ٪ پوند).این کدهای رنگی به افراد اجازه می دهد تا با یک نگاه به سرعت ارزش یک مقاومت را بفهمند.

220 نوع بسته مقاومت

مقاومت ها ، از جمله مقاومت 220 اهم ، در شکل ها و اندازه های مختلفی قرار می گیرند تا با استفاده های مختلف مطابقت داشته باشند.این شکل ها و اندازه ها به عنوان انواع بسته شناخته می شوند و به آنها کمک می کند تا مقاومت ها را در انواع مختلفی از مجموعه های الکترونیکی قرار دهند.دو نوع اصلی مقاومت در برابر سوراخ و مقاومتهای سطح سطح (SMD) هستند.

مقاومت های سوراخ

شکل 2: مقاومت از طریق سوراخ

مقاومت های سوراخ از طریق سوراخ بزرگتر هستند و دارای سیم های طولانی هستند که از طریق سوراخ های روی صفحه مدار چاپی (PCB) عبور می کنند.آنها معمولاً در شرایطی استفاده می شوند که مقاومت لازم برای قرار دادن قوی و آسان باشد.دو نوع مقاومت از طریق سوراخ وجود دارد: محوری و شعاعیبشر

• مقاومتهای محوری

شکل 3: مقاومتهای محوری

مقاومتهای محوری دارای سیم (سرب) هستند که از هر دو انتهای بدن مقاومت در می آیند.این شکل باعث می شود کار با آنها آسان شود ، به خصوص هنگام قرار دادن مدارها با دست.آنها اغلب در پروژه های کوچک یا هنگام آزمایش یک طرح مدار جدید استفاده می شوند.

• مقاومتهای شعاعی

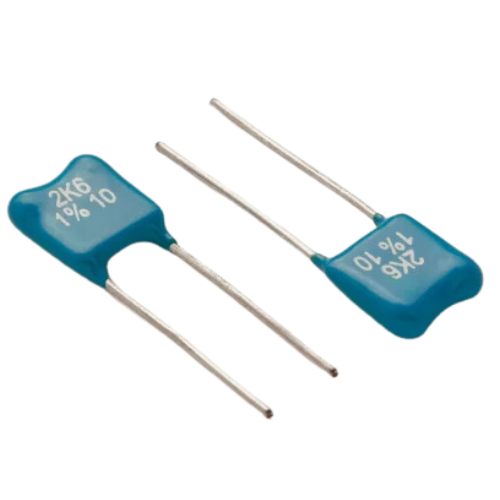

شکل 4: مقاومتهای شعاعی

مقاومتهای شعاعی هر دو سیم از یک طرف بیرون می آیند.این مقاومت ها فضای کمتری را به خود اختصاص می دهند و باعث می شوند وقتی اتاق زیادی در صفحه مدار وجود نداشته باشد ، به خصوص برای اجزای بلند ، آنها را مفید می کند.

مقاومت های سطح سطح (SMD)

شکل 5: مقاومت سطح سطح (SMD)

مقاومت های سطح سطح یا مقاومت های SMD بسیار اندک هستند و مستقیماً روی سطح برد مدار قرار می گیرند.آنها سیم های طولانی مانند مقاومت های سوراخ ندارند.مقاومت های SMD اغلب در دستگاه هایی که فضا محکم است ، مانند تلفن ها یا وسایل کوچک استفاده می شود.از آنجا که آنها بسیار کوچک هستند ، ماشین آلات معمولاً در طی فرآیند تولید آنها را روی برد مدار قرار می دهند.

کد رنگ 220 اهم مقاومت

	باند یکی	باند دو	باند سه	باند چهار	باند پنج	باند شش
چهار باند	قرمز	قرمز	قهوه	± ٪	جدید	جدید
پنج باند	قرمز	قرمز	سیاه	سیاه	± ٪	جدید
شش باند	قرمز	قرمز	سیاه	سیاه	± ٪	R (T °)

برای اطلاع از مقاومت یک مقاومت 220 اهم ، می توانید از باند های رنگی روی مقاومت و یک نمودار رنگ مقاومت برای رمزگشایی آنها استفاده کنید.یک مقاومت متداول 220 اهم ممکن است این کد رنگی را داشته باشد:

• قرمز مایل به قرمز (با تحمل 5 ٪) یاقرمز-قرمز-سیاه-سیاه-طلا (با تحمل 5 ±))

در اینجا نحوه عملکرد آن آورده شده است:

در گروه اول (قرمز) مخفف شماره 2 است.

در گروه دوم (قرمز) همچنین مخفف شماره 2 است.

در گروه 3 (قهوه ای) به شما می گوید 10 را ضرب کنید.

در گروه 4 (طلا) یعنی مقاومت 5 ٪ تحمل دارد.

این به مقاومت 220 اهم با تحمل 5 ٪ پوند می دهد.این بدان معنی است که مقاومت واقعی می تواند بین 209 اهم و 231 اهم باشد.

تحمل 10 ٪ جایگزین

برای تحمل 10 ٪ ، باند چهارم نقره خواهد بود ، به این معنی که مقدار مقاومت می تواند از 198 اهم تا 242 اهم متغیر باشد.

مقاومت 5 باند و 6 باند:

• مقاومت 5 باند: یک گروه اضافی به ارائه دقیق تر از ارزش مقاومت کمک می کند.به عنوان مثال ، یک مقاومت 220 اهم ممکن است دارای نوارهای رنگی مانند قرمز قرمز-سیاه و سفید طلا باشد.

• مقاومت 6 باند: این مقاومت ها دارای باند ششم هستند که نشان می دهد چگونه مقدار مقاومت با دما تغییر می کند ، به نام ضریب دما.

نحوه خواندن کدهای رنگی مقاومت

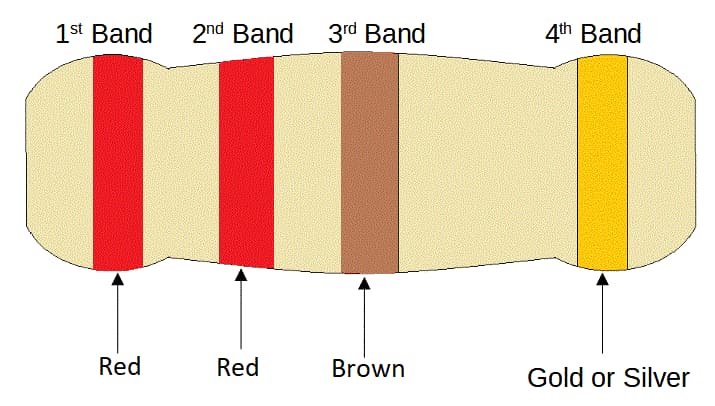

شکل 6: نمودار کد رنگ مقاومت 4 باند

خواندن کد رنگی یک مقاومت یک فرآیند ساده است که می دانید چگونه باندها را روی مقاومت تفسیر کنید.مقاومت ها به طور معمول دارای 4 ، 5 یا 6 باند رنگی هستند که نشان دهنده ارزش ، تحمل و گاهی ضریب دما هستند.در اینجا یک روش گام به گام روشن برای خواندن یک مقاومت 4 باند وجود دارد که رایج ترین نوع است:

• با گروه دورترین گروه از گروه تحمل شروع کنید. باند تحمل به طور معمول طلا یا نقره ای است که باعث می شود شناسایی آن آسان شود.

• دو باند اول (یا سه) رقم های قابل توجهی را نشان می دهند. اینها اعدادی هستند که مقدار اصلی مقاومت را ارائه می دهند.

• باند سوم (یا چهارم) نشان دهنده ضرب است. این مقدار اصلی را چند برابر می کند تا مقاومت واقعی در اهم (Ω) به شما بدهد.

• باند نهایی نشان دهنده تحمل است. این به شما می گوید مقاومت چقدر دقیق است ، به طور معمول در درصد مانند 5 ± (طلا) یا 10 ± (نقره).

مثال: خواندن مقاومت 220 اهم (4 باند)

• باند 1 (قرمز): 2 (رقم اول)

• باند 2 (قرمز): 2 (رقم دوم)

• باند 3 (قهوه ای): 10 (ضرب 10)

• باند 4 (طلا): 5 ٪ (تحمل)

کنار هم قرار دادن این:

دو رقم اول (22) با 10 ضرب می شود و در نتیجه 220 اهم است.

باند طلا نشان می دهد که مقاومت 5 ٪ تحمل دارد ، به این معنی که مقاومت واقعی می تواند بین 209 اهم و 231 اهم متغیر باشد.

کاربردهای 220 اهم مقاومت

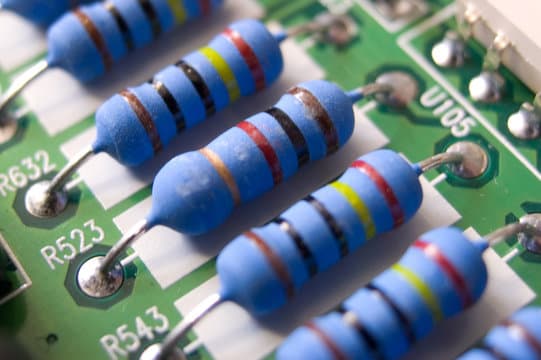

شکل 7: مقاومت 220 اهم در مدار الکترونیکی

مقاومت 220 اهم اغلب در انواع مختلف مدارهای الکترونیکی استفاده می شود زیرا تعادل خوبی از مقاومت و قابلیت اطمینان را فراهم می کند.در زیر برخی از کاربردهای متداول از مقاومت 220 اهم ، که به زبان ساده توضیح داده شده است:

مدارهای LED

در مدارهای LED ، از یک مقاومت 220 اهم برای کنترل جریان جریان الکتریکی استفاده می شود.بدون این مقاومت ، LED ممکن است بیش از حد برق را به خود اختصاص دهد و باعث شود بیش از حد گرم شود و کار خود را متوقف کند.مقاومت به کنترل جریان کمک می کند تا LED بتواند بدون آسیب رساندن به درستی کار کند.

تقسیم کننده ولتاژ

از مقاومت 220 اهم می توان با سایر مقاومتها استفاده کرد تا ولتاژ را به قسمتهای کوچکتر تقسیم کند.این امر زمانی مفید است که شما نیاز به دستگاه های برق داشته باشید که فقط می توانند ولتاژهای پایین تر از آنچه منبع اصلی منبع تأمین می کند ، داشته باشند.

ترانزیستورهای مغرضانه

در مدارهایی که از ترانزیستورها استفاده می کنند ، یک مقاومت 220 اهم به ترانزیستور کمک می کند تا به درستی کار کند.ترانزیستورها مانند سوئیچ ها یا تقویت کننده ها هستند و مقاومت به آنها کمک می کند تا در محدوده کار مناسب بمانند تا بسته به نحوه استفاده از آنها ، همه چیز را روشن و خاموش کرده یا یک سیگنال را تقویت کنند.

مدارهای بازخورد

در برخی از مدارها ، به ویژه در منبع تغذیه ، مقاومت ها به کنترل میزان ولتاژ خروجی یا جریان کمک می کنند.از یک مقاومت 220 اهم می توان در یک حلقه بازخورد استفاده کرد ، جایی که به تنظیم دقیق مدار کمک می کند ، همه چیز را ثابت نگه می دارد و اطمینان حاصل می کند که مدار مطابق انتظار کار می کند.

رتبه بندی های وات برای 220 درجه مقاومت

مقاومت هایی با همان مقدار مقاومت ، مانند مقاومت 220 اهم ، می توانند با رتبه های مختلف وات همراه باشند.این رتبه بندی ها نشان می دهد که مقاومت می تواند با خیال راحت بدون گرمای بیش از حد یا آسیب دیده از بین برود.انتخاب Wattage به الزامات مدار خاص بستگی دارد.در زیر رتبه بندی های متداول Wattage برای 220 مقاومت اهم و کاربردهای معمولی آنها وجود دارد:

مقاومت 1 وات: طراحی شده برای مدارهایی که نیاز به از بین بردن مقدار بیشتری از گرما دارند.ایده آل برای برنامه های قدرت بالاتر که در آن جریان بیشتری از آن عبور می کند ، گرمای بیشتری ایجاد می کند.این مقاومت ها حجیم تر هستند و می توانند در برابر استرس حرارتی بیشتری مقاومت کنند.

مقاومت 1/2 وات: تعادل بین اندازه و اتلاف گرما را فراهم می کند.برای مدارهای متوسط ​​در جایی که فضا محدود است مناسب است ، اما مدار هنوز هم باید سطح قدرت متوسط ​​را کنترل کند.

مقاومت 1/4 وات: متداول ترین نوع مورد استفاده در برنامه های کم مصرف ، مانند پردازش سیگنال یا پروژه های الکترونیکی اساسی.این مقاومتها کوچک و ارزان هستند و آنها را برای استفاده عمومی ایده آل می کند.

مقاومت 5 وات: برای برنامه های پرقدرت مانند منبع تغذیه یا تقویت کننده های صوتی ، که در آن مقادیر قابل توجهی از گرما ایجاد می شود.این مقاومت ها بزرگتر هستند و می توانند سطح قدرت بسیار بالاتری را تحمل کنند ، و اطمینان حاصل می کنند که مدار با اطمینان در شرایط بار سنگین کار می کند.

پایان

مقاومت 220 اهم ، با توانایی خود در کنترل جریان برق ، در انواع مختلف مدارها ، از چراغ های LED گرفته تا مجموعه های پیچیده تری مانند تقسیم کننده ولتاژ و مدارهای ترانزیستور استفاده می شود.برچسب زدن واضح آن از طریق کدهای رنگی و رتبه بندی قدرت متفاوت آن ، آن را به یک انتخاب محبوب در بین افرادی که با الکترونیک کار می کنند ، تبدیل می کند.با دانستن ویژگی های اصلی آن ، مانند مقدار مقاومت ، تحمل و رتبه بندی قدرت ، می توانید مقاومت مناسبی را برای پروژه خود انتخاب کرده و از مسائل احتمالی مانند گرمای بیش از حد خودداری کنید.مقاومت 220 اهم به نگه داشتن مدارها همانطور که انتظار می رود کمک می کند و آن را به بخشی قابل اعتماد و مفید از بسیاری از پروژه های الکترونیکی تبدیل می کند.

سوالات متداول [سؤالات متداول]

1. چگونه می توان یک مقاومت 220 اهم را شناسایی کرد؟

برای شناسایی یک مقاومت 220 اهم ، باید به باندهای رنگی روی آن نگاه کنید.رنگ ها قرمز ، قرمز و قهوه ای هستند.قرمز اول نشان دهنده 2 است ، رنگ قرمز دوم نیز 2 را نشان می دهد ، و باند قهوه ای به این معنی است که شما با 10 ضرب می کنید. این در مجموع 220 اهم می دهد.باند چهارم ، معمولاً طلا یا نقره ، نشان می دهد که مقاومت چقدر دقیق است.

2. چرا از مقاومت 220 اهم برای LED استفاده می کنیم؟

ما از یک مقاومت 220 اهم با LED استفاده می کنیم تا از جریان بیش از حد برق از طریق LED جلوگیری کنیم.اگر جریان بیش از حد از بین برود ، LED می تواند خیلی گرم شود و کار خود را متوقف کند.مقاومت به کنترل جریان برق و محافظت از LED کمک می کند.

3. ولتاژ مقاومت 220 اهم چیست؟

یک مقاومت ولتاژ خاص خود را ندارد.با این حال ، بر اساس میزان عبور جریان از آن ، بر ولتاژ موجود در یک مدار تأثیر می گذارد.شما می توانید با استفاده از فرمول V = I X R ، افت ولتاژ را در یک مقاومت 220 اهم محاسبه کنید ، جایی که "V" ولتاژ است ، "من" فعلی است و "R" مقاومت است.

4- برای کاهش 12 ولت به 5 ولت چه مقاومت اندازه ای دارد؟

برای پایین آمدن 12 ولت تا 5 ولت ، معمولاً فقط به یک مقاومت واحد نیاز دارید.بهتر است از تنظیم کننده ولتاژ یا تقسیم کننده ولتاژ ساخته شده از دو مقاومت استفاده کنید.مقادیر دقیق مقاومت به جریان جریان در مدار بستگی دارد.استفاده از فقط یک مقاومت در بیشتر موارد روش قابل اعتماد برای کاهش ولتاژ نیست.

5- چگونه بدانیم برای استفاده از LED از چه مقاومت استفاده می شود؟

برای اینکه بفهمید از چه مقاومت با LED استفاده می شود ، باید ولتاژ رو به جلو LED را بدانید و چه مقدار جریان می خواهید از آن استفاده کنید.پس از داشتن آن ، از فرمول r = (vsource - vled) / iled استفاده کنید.این مقدار مقاومت را به شما می دهد که جریان را به سطح مناسب محدود می کند تا LED بدون آسیب رساندن به درستی کار کند.
