1N4733A Zener Diode: کار ، pinout و برگه داده

این راهنما به بررسی ویژگی ها و کاربردهای دیود Zener 1N4733A ، یک مؤلفه در الکترونیک مدرن که به دلیل تنظیم ولتاژ قابل اعتماد آن شناخته شده است.این اصول کار دیود ، نحوه استفاده از آن در مدارها و نقش آن در حفظ ولتاژ پایدار در مجموعه های مختلف را در بر می گیرد.

کاتالوگ

نمای کلی از دیود Zener 1N4733A

در 1N4733a دیود با استفاده از قدرت و دقت در تنظیم ولتاژ ، با امتیاز قدرت 1 وات و ولتاژ Zener 5.1 ولت ، از کارکرد قدرت و دقت خود در تنظیم ولتاژ استفاده می کند.این دیود اصلی در مهندسی برق است که به طور گسترده در تثبیت ولتاژ و مدارهای قطع شده به کار می رود.این به دلیل جریان نشت معکوس کم آن ، سطح ولتاژ پایدار را ارائه می دهد.این خصوصیات ، آن را برای مبدل ها و مدارهای منبع تغذیه بسیار مفید می کند و عملکرد عملیاتی و قابلیت اطمینان آنها را بهبود می بخشد.در الکترونیک ، توانایی دیود برای انجام جریان در هر دو جهت رو به جلو و معکوس ، آن را از دیودهای معمولی متمایز می کند.این عملکرد در تنظیم ولتاژ کمک می کند ، و حتی با نوسان سطح ورودی ، از یک بازده پایدار اطمینان می یابد و اثربخشی را در طول سناریوهای تجزیه حفظ می کند.چنین ویژگی ای برای طرح های مدار پیچیده که نیاز به ثبات دارند ، سودمند است.ساخت و ساز با دوام ، شامل یک اتصال PN به شدت دوپ شده در شیشه محافظ ، به دیود اجازه می دهد تا طیف ولتاژ 3.3 تا 91 ولت را اداره کند. این نه تنها در میان شرایط مختلف محیطی باعث افزایش مقاومت آن می شود بلکه با ارائه یک مرجع قابل اعتماد ، عمر طولانی مدت را تضمین می کند.ولتاژقابلیت اطمینان دیود از ساخت آن مشهود است.این شامل یک طراحی دوگانه شلخته است که در برابر خوردگی مقاومت می کند و از پایانه های به راحتی لحیم شده برخوردار است و از اتصالات محکم در مدارها اطمینان حاصل می کند.

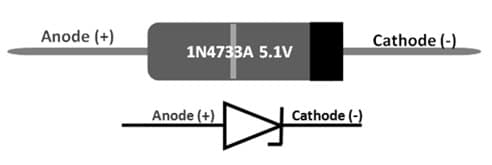

پیکربندی پین 1N4733A

شماره پین	نام پین	شرح
1	آنه	جریان فعلی به این ترمینال جریان می یابد.
2	کاتب	جریان فعلی از این ترمینال بیرون می آید.

ویژگی ها و مشخصات 1N4733A

ویژگی/مشخصات	جزئیات
ولتاژ زنر اسمی (VZ)	5.1 ولت
اتلاف برق (PZ)	1.0 وات
جریان تنظیم کننده Zener (IZM)	178 مامان
نوع بسته بندی	do-41 (از طریق سوراخ)
ولتاژ اسمی	5.1 ولت
تحمل	5 ٪
دامنه دمای ذخیره	-65 درجه سانتیگراد تا 175 درجه سانتیگراد
وزن	0.35 گرم
ویژگی های خاص	قابلیت اطمینان بالا ، خصوصیات واضح و معکوس.

1N4733A چگونه کار می کند؟

دیود Zener 1N4733A برای تنظیم ولتاژ با رفتار متفاوت از دیودهای استاندارد در تعصب معکوس طراحی شده است.در تعصب رو به جلو ، اجازه می دهد تا جریان با افت ولتاژ کوچک (در حدود 0.3 تا 0.7 ولت) ، مشابه دیودهای معمولی جریان یابد.با این حال ، تحت تعصب معکوس ، یک رفتار منحصر به فرد نشان می دهد.هنگامی که ولتاژ معکوس به نقطه شکست خود ، تقریباً 5.5 ولت رسید ، دیود شروع به انجام جریان می کند.این تجزیه کنترل شده باعث می شود دیود بتواند ولتاژ خروجی پایدار را حفظ کند ، حتی اگر ولتاژ ورودی یا بار مدار در نوسان باشد.

این تنظیم ولتاژ از طریق دو فرآیند حاصل می شود: تجزیه Zener و اثر بهمن.در ولتاژهای پایین تر ، تجزیه Zener با ضریب دمای منفی حاکم است ، به این معنی که با افزایش دما ولتاژ تجزیه کاهش می یابد.در ولتاژهای بالاتر ، اثر بهمن با ضریب دمای مثبت ، جایی که ولتاژ تجزیه با دما افزایش می یابد.در 1N4733A ، این دو اثر از تعادل خارج می شوند و از عملکرد مداوم در طیف وسیعی از دما اطمینان می دهند.این باعث می شود دیود یک انتخاب قابل اعتماد برای مدارهایی باشد که نیاز به تنظیم ولتاژ پایدار دارند ، به ویژه در محیط هایی با شرایط متغیر.

ایجاد ولت متر AC با Arduino Uno

طراحی ولت متر AC با استفاده از Arduino UNO به عنوان ورود جذاب به دنیای برنامه های میکروکنترلر برای اندازه گیری ولتاژ AC عمل می کند.این پروژه با اجزای مختلفی مانند مقاومت 330 اهم ، یک پتانسیلومتر 10 کیلوگرم ، انتخاب مقاومت و خازن ، دیودهایی مانند Zener 1N4733A و یک تخته نان عملی که مونتاژ را تسهیل می کند ، غنی شده است.مدار با استفاده از یک تقسیم ولتاژ ولتاژ ، ولتاژهای ورودی 110V ، 220 ولت ، 380 ولت را کنترل می کند ، و آنها را به راحتی با دامنه 5 ولت آردوینو تراز می کند.دیود Zener 1N4733A محافظت می کند و مدار را از ولتاژهای بالاتر از 5.1 ولت محافظت می کند.نمایش مقادیر اندازه گیری شده از طریق صفحه LCD حاصل می شود که باعث افزایش دید و درک نتایج می شود.برنامه همراه Arduino با هوشمندانه تقسیم ولتاژهای اوج AC توسط √2 را برای محاسبه مقادیر RMS شامل می شود ، جنبه ای متفکرانه منعکس کننده سناریوهای روزمره است که در آن اغلب مورد نیاز است.

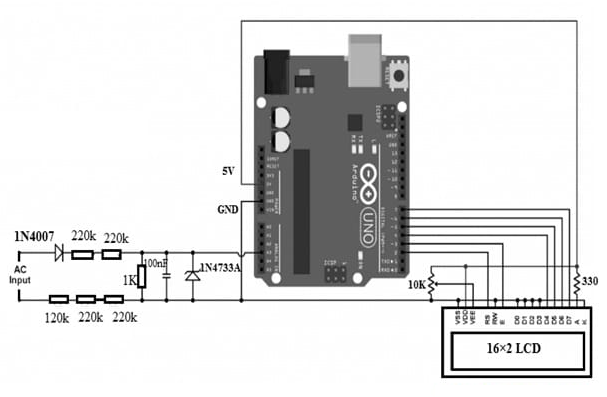

AC Voltmeter با صفحه Arduino

ساخت برنامه آردوینو

کد آردوینو با ردیابی مداوم ولتاژ RMS از طریق ارزیابی اندازه گیری های نیمه موج ، نقش پویا در سیستم را به عهده می گیرد.با استفاده از ولتاژ مرجع داخلی ، کد تفسیر بیشتری از ولتاژ موج سینوسی را ارائه می دهد و درجه بالاتری از دقت را تسهیل می کند.این فرایند نشان دهنده مهارت برنامه نویسی میکروکنترلر در ابزارهای اندازه گیری دقیق و قابل اعتماد برای زمینه مهندسی برق است.

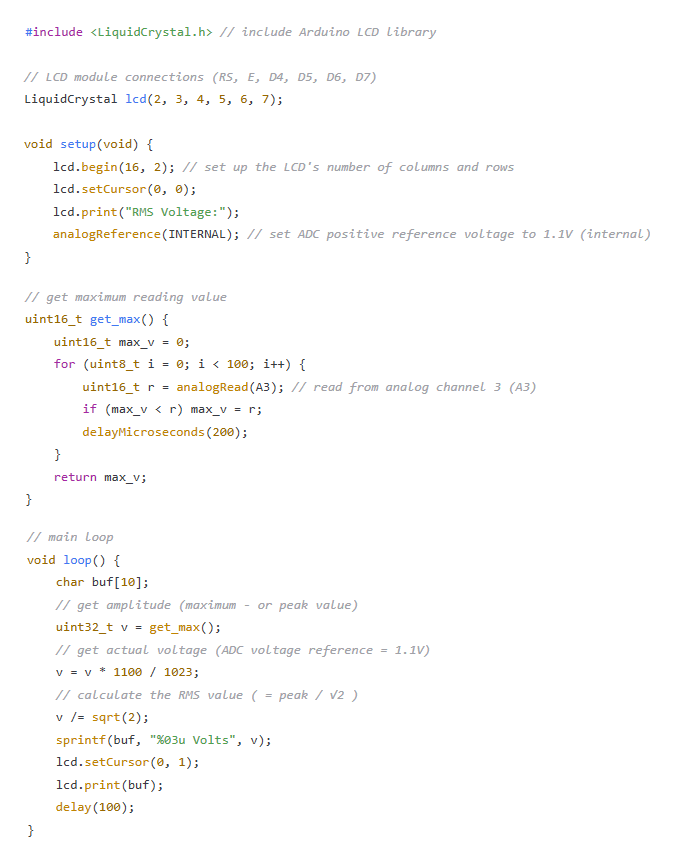

کد آردوینو

برنامه های دیود Zener 1N4733A

توابع حفاظت ولتاژ

در برنامه های حفاظت از ولتاژ ، 1N4733A به محافظت از اجزای ظریف ، ولتاژ اضافی را با دقت و حفظ عملکرد مدار در خدمت می کند.این دیود حداکثر ولتاژ را به طرز ماهرانه ای محدود می کند ، و کاملاً به شرایط گذرا پاسخ می دهد که در غیر این صورت ممکن است منجر به خرابی مؤلفه های مختل کننده شود.

تنظیم ولتاژ برای سیستم های جمع و جور

برای مدارهای کوچکتر موجود در وسایل قابل حمل ، 1N4733A ولتاژ خروجی پایدار را تضمین می کند.این بی سر و صدا از عملکرد مداوم لازم در میان شرایط مختلف ورودی پشتیبانی می کند ، و ارتباط آن در سناریوهایی را نشان می دهد که ولتاژ ثابت یک نجات برای طول عمر دستگاه و عملکرد پایدار است.

برنامه های قطع شکل موج

هنگامی که به صورت سری با سایر دیودها جفت می شود ، 1N4733A قطع شکل موج ، جنبه مدیریت اعوجاج سیگنال را انجام می دهد.این برنامه در دستگاه های ارتباطی ارزش زیادی دارد که حفظ خلوص سیگنال یک نگرانی بزرگ است.

محافظت از میکروکنترلرها یا ICS

1N4733A محافظت از ولتاژ ورودی فعال را برای میکروکنترلرها یا مدارهای مجتمع ارائه می دهد و از شرایط ولتاژ بیش از حد جلوگیری می کند که می تواند این مؤلفه ها را به خطر بیندازد.این وسیله ای مقرون به صرفه برای تقویت قابلیت اطمینان طرح ها در سیستم های الکترونیکی حساس است.

ثبات ولتاژ در شرایط نامنظم

ثبات تضمین شده توسط 1N4733A در مدارهای مستعد به اختلال قدرت یا تداخل الکترومغناطیسی ، حفظ ولتاژ خروجی پایدار و بازی در نقش در جلوگیری از کاهش عملکرد بالقوه اثبات می شود.

محدود کردن آسیب مدار از افزایش ولتاژ

استراتژی های پیشگیرانه در برابر افزایش ولتاژ بالا در حمایت از بهزیستی مدارهای الکترونیکی یکپارچه است.ادغام 1N4733A خطر آسیب از سنبله های ولتاژ بالا غیر منتظره را کاهش می دهد و به استقامت طرح های الکترونیکی در عمل کمک می کند.

تغییر ولتاژ برای خروجی های متغیر

1N4733A تغییر ولتاژ مؤثر برای اصلاحات خروجی را تسهیل می کند و انتقال را در مراحل مختلف خروجی هموار می کند.این عملکرد از تنظیمات مدار انعطاف پذیر پشتیبانی می کند که در آن همه کاره بودن سودمند است.

برگه داده PDF

برگه های داده 1N4733A:

1N4728a - 1N4764a.pdf

دیودهای SMC به 205.pdf می رسند

دیودهای SMC rohs.pdf

Mult Dev EOL 17/Jan/2019.pdf

Obs Madch Medices 01/Jul/2019.pdf
