راهنمای EPM7256SQC208-10: ویژگی ها ، pinout ، برنامه نویسی ، برنامه ها و برگه داده

این راهنما همه چیز در مورد EPM7256SQC208-10 ، نوعی تراشه قابل برنامه ریزی ساخته شده توسط Intel (در اصل توسط Altera) است.این خانواده از خانواده Max® 7000S ناشی می شود و به دلیل برنامه ریزی سریع ، قابل اعتماد و آسان در حالی که در حال حاضر در داخل یک دستگاه است ، شناخته شده است.در این مقاله توضیح می دهد که تراشه چه کاری انجام می دهد ، چگونه کار می کند ، از کجا استفاده می شود و چرا اگر به یک دستگاه منطقی قوی و انعطاف پذیر برای پروژه خود نیاز دارید ، انتخاب خوبی است.

کاتالوگ

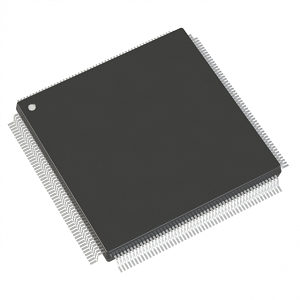

نمای کلی EPM7256SQC208-10

در EPM7256SQC208-10 بخشی از خانواده اینتل (که قبلاً Altera) Max® 7000S است ، یک محدوده CPLD با کارایی بالا که به دلیل قابلیت برنامه نویسی قوی و بهینه سازی منطق شناخته شده است.این مدل دارای حدود 5000 دروازه قابل استفاده است و شامل 256 ماکروسل است که در یک بسته مسطح چهار پلاستیکی 208 پین (PQFP) قرار دارند.این کار با فرکانس حداکثر 128.2 مگاهرتز عمل می کند و از ولتاژ عملکردی 5.0 ولت پشتیبانی می کند ، با حداکثر تأخیر انتشار 7.5 نانومتر و سقف دمای عملیاتی +70 درجه سانتیگراد.یکی از ویژگی های اصلی قابلیت برنامه ریزی در سیستم از طریق IEEE Std داخلی است.1149.1 رابط JTAG ، تنظیم پیکربندی پویا.دستگاه های Max® 7000S با استفاده از فناوری پیشرفته CMOS ساخته شده اند و ویژگی هایی مانند تأخیرهای منطق پین به پین ​​را به سرعت به 5 نانومتر و فرکانس های پیشخوان به 175.4 مگاهرتز ارائه می دهند.این خانواده گزینه های متنوعی را ارائه می دهد و با فلیپ فلاپ های ماکروسل قابل برنامه ریزی طراحی شده است که در برخی موارد به صرفه جویی قابل توجهی در صرفه جویی در مصرف بیش از 50 ٪ کمک می کند.علاوه بر این ، این شامل یک بیت امنیتی برای محافظت از طرح های اختصاصی است.

اگر سازمان شما به یک راه حل منطقی قابل برنامه ریزی نیاز دارد ، EPM7256SQC208-10 یک انتخاب قابل اعتماد است ، بنابراین امروز برای تأمین سفارش فله خود با ما تماس بگیرید.

مدل های CAD EPM7256SQC208-10

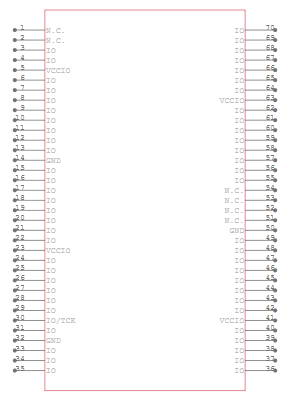

نماد EPM7256SQC208-10

ردپای EPM7256SQC208-10

مدل 3D EPM7256SQC208-10

ویژگی های EPM7256SQC208-10

• تراکم منطق بالا: EPM7256SQC208-10 حدود 5،000 دروازه قابل استفاده را در اختیار شما قرار می دهد و شامل 256 ماکروسل است.این ظرفیت منطق بالا آن را برای اجرای مدارهای ترکیبی پیچیده و ادغام منطق کارآمد در طرح های جمع و جور ایده آل می کند.

• عملکرد سریع: با حداکثر فرکانس عملیاتی 128.2 مگاهرتز و تأخیر انتشار فقط 7.5 نانومتر ، این CPLD پردازش سریع و زمان پاسخ سریع را تضمین می کند ، برای برنامه های با سرعت بالا مفید است.

• قابلیت برنامه نویسی در سیستم (ISP): مجهز به IEEE STD.رابط JTAG 1149.1 ، دستگاه امکان برنامه نویسی و آزمایش در سیستم را بدون نیاز به حذف فیزیکی ، تسهیل توسعه و به روزرسانی های تکراری امکان پذیر می کند.

• معماری پیشرفته: با استفاده از معماری حداکثر نسل دوم Altera و ساخت آن با فناوری پیشرفته CMOS ، EPM7256SQC208-10 عملکرد و دوام پیشرفته ای را ارائه می دهد و از قابلیت اطمینان در محیط های مختلف عملیاتی اطمینان می دهد.

• مدیریت برق: این دستگاه دارای حالت های قابل صرفه جویی در مصرف برق است که می تواند مصرف برق را بیش از 50 ٪ در هر ماکروسل کاهش دهد ، از طرح های کارآمد انرژی و طولانی شدن عمر باتری در برنامه های قابل حمل استفاده کند.

• ویژگی های امنیتی: یک بیت امنیتی قابل برنامه ریزی در برابر دسترسی غیرمجاز و کپی کردن از طرح های اختصاصی ، محافظت از مالکیت معنوی را به طور مؤثر محافظت می کند.

• شرایط عملیاتی گسترده: با استفاده از 5.0 ولت و قادر به عملکرد در دماهای تا +70 درجه سانتیگراد ، این CPLD با شرایط متنوع محیطی سازگار است و باعث می شود آن را برای هر دو کاربرد صنعتی و تجاری مناسب کند.

• استانداردهای انعطاف پذیر I/O : از عملیات رابط Multivolt ™ I/O پشتیبانی می کند ، سازگار با سیستم های 3.3 V و 5.0 V.این انعطاف پذیری اجازه می دهد تا یکپارچه سازی با سخت افزار موجود و جدید ، پیچیدگی و هزینه سیستم را کاهش دهد.

• پشتیبانی طراحی: EPM7256SQC208-10 توسط طیف وسیعی از ابزارهای طراحی و گزینه های سخت افزاری برنامه نویسی پشتیبانی می شود ، روند توسعه را ساده می کند و اجازه می دهد تا به جای مسائل سازگاری ، روی نوآوری تمرکز کنید.

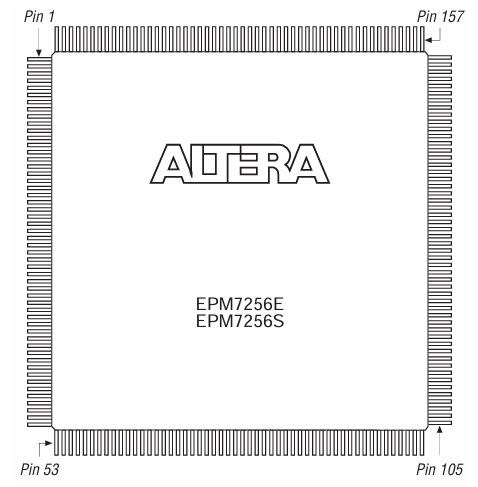

نمودار Pinout EPM7256SQC208-10

این نمودار طرح پین را برای تراشه EPM7256SQC208-10 از Altera نشان می دهد.تراشه دارای 208 پین است که از هر چهار طرف به شکل مربعی مرتب شده است.پین 1 در گوشه بالا سمت چپ شروع می شود و اعداد در یک جهت خلاف جهت عقربه های ساعت ، از سمت چپ به سمت چپ می روند تا پین 53 ، در قسمت زیرین تا پین 105 ، از سمت راست ، به سمت راست 157 و به سمت راست سمت راست برگردند.برچسب ها به شما کمک می کنند تا بدانید که از کجا شروع کنید و چگونه تراشه را به درستی روی یک صفحه مدار قرار دهید.نام در مرکز ، "EPM7256E / EPM7256S" ، به معنای این طرح برای هر دو نسخه تراشه است.این نمودار هنگام اتصال برق ، سیگنال ها یا خطوط برنامه نویسی به تراشه مهم است.

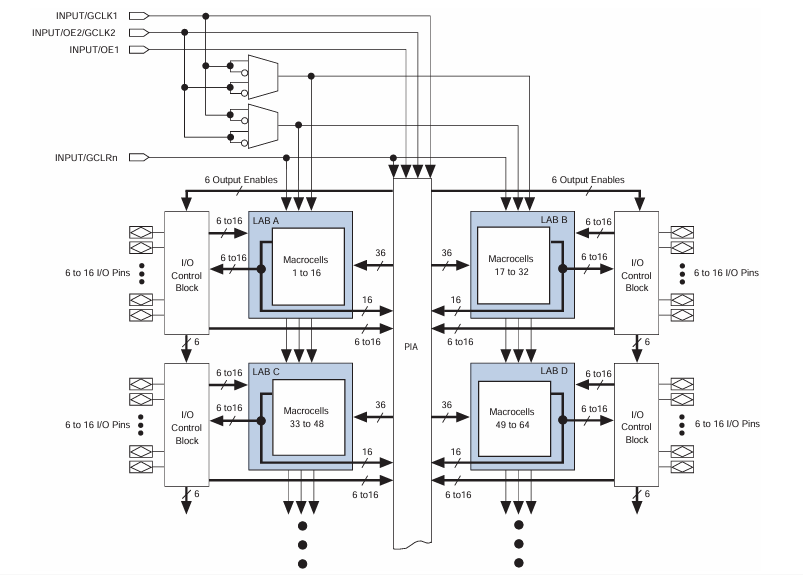

نمودار بلوک EPM7256SQC208-10

نمودار بلوک EPM7256SQC208-10 نحوه سازماندهی تراشه برای انجام کارهای منطق دیجیتال را نشان می دهد.این چهار بلوک منطق اصلی به نام آزمایشگاه A ، B ، C و D. وجود دارد. هر بلوک شامل 16 ماکروسل است که قطعات اصلی ساختمان هستند که کار منطقی را انجام می دهند.در کل ، 64 ماکروسل در داخل تراشه وجود دارد.در اطراف این بلوک های منطقی بلوک های کنترل I/O قرار دارند که تراشه را از طریق پین های ورودی و خروجی به دنیای خارج وصل می کنند.هر بلوک کنترل 6 تا 16 پین را مدیریت می کند و اجازه می دهد سیگنال ها در صورت لزوم وارد یا خارج شوند.

در مرکز آرایه اتصال قابل برنامه ریزی (PIA) قرار دارد که مانند یک سیستم بزرگراه عمل می کند و اجازه می دهد سیگنال ها بین بلوک های منطقی و پین های I/O حرکت کنند.این به شما امکان می دهد داده ها را به هر روشی که برای طراحی خود نیاز دارید مسیریابی کنید.در سمت چپ بالا ، نمودار برخی از ورودی های کنترل مانند ساعت جهانی (GCLK) ، فعال کردن خروجی (OE) و پاک (GCLR) را نشان می دهد.این سیگنال ها به مدیریت زمان و رفتار مدارهای منطق در سراسر تراشه کمک می کنند.

مشخصات EPM7256SQC208-10

نوع	پارامتر
سازنده	Altera/Intel
سری	Max® 7000s
بسته بندی	سینی
وضعیت جزئی	منسوخ
نوع قابل برنامه ریزی	در سیستم قابل برنامه ریزی
زمان تأخیر TPD (1) حداکثر	10 ns
عرضه ولتاژ - داخلی	4.75V ~ 5.25V
تعداد عناصر/بلوک های منطقی	16
تعداد ماکروسل	256
تعداد دروازه ها	5000
تعداد I/O	164
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
نوع نصب	سطح سطح
بسته / مورد	208-bfqfp
بسته دستگاه تأمین کننده	208-pqfp (28x28)
شماره محصول پایه	EPM7256

برنامه های EPM7256SQC208-10

اتوماسیون صنعتی

EPM7256SQC208-10 به طور گسترده در سیستم های اتوماسیون صنعتی استفاده می شود.چگالی منطق بالا و عملکرد سریع آن وظایف کنترل پیچیده را امکان پذیر می کند و یکپارچه با سنسورها و محرک ها ارتباط برقرار می کند.این CPLD برای افزایش دقت و کارآیی در خطوط تولید ، سیستم های کنترل فرآیند و کاربردهای روباتیک ایده آل است.

ارتباطات از راه دور

در ارتباطات از راه دور ، این CPLD در مدیریت جریان داده ها و یکپارچگی سیگنال در شبکه ها برتری دارد.این توابع مانند تبدیل سیگنال ، مسیریابی و پردازش در سوئیچ ها و روترها را پشتیبانی می کند و از زیرساخت های ارتباطی قوی و کارآمد اطمینان می دهد.

سیستم های خودرو

در صنعت خودرو ، این دستگاه به قابلیت اطمینان و پیچیدگی سیستم هایی مانند واحدهای مدیریت موتور ، سیستم های سرگرمی و فن آوری های کمک به راننده کمک می کند.عملکرد قوی آن در شرایط مختلف باعث می شود که آن را برای کاربردهای مهم ایمنی مناسب کند.

دستگاه های پزشکی

دقت و برنامه نویسی EPM7256SQC208-10 آن را در تجهیزات پزشکی ارزشمند می کند ، جایی که کنترل دقیق و عملکرد قابل اعتماد از اهمیت برخوردار است.این دستگاه در دستگاه هایی برای نظارت بر ویتامان بیمار ، مدیریت ابزارهای تشخیصی و خودکار سازی تحویل درمان استفاده می شود.

هوافضا و دفاع

در هوافضا و دفاع ، EPM7256SQC208-10 در سیستم هایی که نیاز به سطح بالایی از قابلیت اطمینان و عملکرد دارند ، مانند ارتباطات ماهواره ای ، کمک های ناوبری و کنترل سخت افزار نظامی استفاده می شود.توانایی آن در کار در شرایط شدید مفید است.

مؤسسات آموزشی و تحقیقاتی

این CPLD همچنین در تنظیمات آموزشی و پروژه های تحقیقاتی محبوب است ، جایی که قابلیت برنامه ریزی مجدد و انعطاف پذیری آن ، آزمایش و یادگیری در طراحی دیجیتال و الکترونیک را تسهیل می کند.این اجازه می دهد تا نمونه اولیه و آزمایش های مختلف منطق را به طور کارآمد آزمایش کنید.

EPM7256SQC208-10 قطعات مشابه

• EPM7256ERC208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

مراحل برنامه نویسی EPM7256SQC208-10

1. حالت ISP را وارد کنید

این مرحله اولیه مهم است زیرا CPLD از حالت عملکرد عادی به حالت برنامه نویسی در سیستم (ISP) منتقل می شود.این با ارسال یک دستور خاص از طریق رابط JTAG حاصل می شود.در طی این فرآیند ، تمام پین های I/O CPLD به صورت سه گانه (غیرفعال) برای جلوگیری از هرگونه دخالت یا درگیری با سایر اجزای مدار هستند.انتقال به حالت ISP دستگاه را برای برنامه نویسی ایمن آماده می کند و حدود 1 میلی ثانیه طول می کشد.

2. شناسه را بررسی کنید

هنگامی که در حالت ISP قرار دارد ، سیستم یک چک شناسه را انجام می دهد تا اطمینان حاصل شود که دستگاه صحیح برنامه ریزی شده است.این شامل خواندن شناسه سیلیکون منحصر به فرد دستگاه از طریق رابط JTAG است.این مرحله برای تأیید اینکه دستورات و داده های برنامه نویسی به دستگاه صحیح ارسال می شوند ، از برنامه نویسی نادرست و آسیب بالقوه دستگاه جلوگیری می کند.

3. فله پاک کردن

قبل از برنامه ریزی داده های جدید ، داده های موجود در CPLD باید پاک شوند.مرحله پاک کردن فله به طور موثری تمام سلولهای قابل برنامه ریزی موجود در دستگاه را پاک می کند.این کار با تغییر در دستورالعمل پاک کردن و سپس استفاده از پالس 100 میلی ثانیه که کل تراشه را پاک می کند ، انجام می شود.این مرحله برای اطمینان از عدم بقایای تنظیمات قبلی در برنامه نویسی جدید مهم است.

4. برنامه

این مرحله شامل برنامه نویسی واقعی CPLD است که در آن داده های پیکربندی جدید در دستگاه نوشته شده است.داده ها و آدرس های مربوطه از طریق رابط JTAG به دستگاه منتقل می شوند.هر یک از آدرس ها و جفت داده ها به یک پالس برنامه نویسی نیاز دارند تا اطمینان حاصل شود که داده ها به درستی در سلولهای حافظه غیر فرار CPLD نوشته شده اند.این مرحله برای هر نقطه داده در نقشه حافظه دستگاه تکرار می شود.

5. تأیید کنید

پس از برنامه نویسی ، باید تأیید کرد که داده ها به درستی برای دستگاه نوشته شده است.این مرحله تأیید شامل خواندن داده های برنامه ریزی شده از هر آدرس و مقایسه آن با داده های ورودی اصلی است.این مرحله یکپارچگی داده ها را تضمین می کند و تأیید می کند که فرایند برنامه نویسی بدون هیچ گونه خطایی موفقیت آمیز بوده است.

6. از حالت ISP خارج شوید

مرحله نهایی در فرآیند برنامه نویسی خروج از حالت ISP و بازگشت CPLD به حالت عملیاتی عادی است.این کار با ارسال دستور دیگر از طریق رابط JTAG انجام می شود.پس از خروج موفقیت آمیز ، پین های I/O دوباره فعال می شوند و دستگاه عملکرد عادی را از سر می گیرد.این مرحله همچنین به طور معمول حدود 1 میلی ثانیه طول می کشد.

مزایای EPM7256SQC208-10

پیکربندی غیر فرار

EPM7256SQC208-10 از فناوری EEPROM استفاده می کند و به آن اجازه می دهد تا پیکربندی خود را به طور دائم ذخیره کند.این طبیعت غیر فرار به این معنی است که دستگاه نیازی به بارگیری مجدد داده های پیکربندی خود از حافظه خارجی هر بار که از آن استفاده می شود.این منجر به زمان راه اندازی سریعتر می شود و با از بین بردن نیاز به اجزای ذخیره سازی اضافی ، پیچیدگی کلی طراحی سخت افزار را کاهش می دهد.

قابلیت برنامه نویسی در سیستم (ISP)

یکی از ویژگی های برجسته EPM7256SQC208-10 پشتیبانی از آن برای برنامه نویسی در سیستم است.این اجازه می دهد تا دستگاه در حالی که در برنامه پایان تعبیه شده و بدون نیاز به برداشتن جسمی ، برنامه ریزی و برنامه ریزی مجدد شود.این قابلیت به روزرسانی ها و اصلاحات را ساده می کند ، انعطاف پذیری و سهولت استفاده را در طول توسعه و در طول چرخه عمر محصول فراهم می کند.

تعداد I/O زیاد و چگالی منطق

این دستگاه مقدار قابل توجهی از منابع منطقی و پین های I/O را با 256 ماکروسل و 164 پین I/O کاربر ارائه می دهد.این شمارش I/O بالا و چگالی منطق ، ادغام توابع متعدد را در یک تراشه واحد امکان پذیر می کند و ضمن حفظ فضای روی PCB ، طرح های پیچیده تری را تسهیل می کند.این مزیت در برنامه هایی که فضای هیئت مدیره در یک حق بیمه قرار دارد مفید است و عملکرد چند منظوره مهم است.

تأخیر سریع پین به پین

با حداکثر تأخیر پین به پین ​​فقط 10 نانومتر ، EPM7256SQC208-10 می تواند عملیات منطقی با سرعت بالا را انجام دهد.این زمان پاسخ سریع در برنامه هایی که نیاز به قابلیت پردازش سریع دارند ، مانند ارتباطات با سرعت بالا یا محاسبات بسیار عالی است ، و اطمینان حاصل می کند که سیستم با معیارهای دقیق عملکرد مطابقت دارد.

سازگاری ولتاژ گسترده

EPM7256SQC208-10 به گونه ای طراحی شده است که از نظر سازگاری ولتاژ انعطاف پذیر باشد ، از عملکرد داخلی در سطح 5 ولت و I/O در 3.3 ولت پشتیبانی می کند. این قابلیت ولتاژ دوتایی به دستگاه اجازه می دهد تا به راحتی با سیستم 3.3 V و 5 ولت ارتباط برقرار کند و نیاز به مترجمان سطح ولتاژ و طراحی سیستم ساده سازی را کاهش می دهد.

ابعاد بسته بندی EPM7256SQC208-10

• نوع بسته بندی: 208-BFQFP (بسته پلاستیکی چهار مسطح)

• تعداد پین: 208 سرب

• اندازه بدن (L × W): 28 میلی متر × 28 میلی متر

• سبک نصب: سطح فناوری Mount (SMT)

• زمین: به طور معمول 0.5 میلی متر بین پین ها (استاندارد برای BFQFP)

• مواد بسته بندی شده: پلاستیک

• ضخامت بسته: تقریباً 3.5 میلی متر (کمی توسط سازنده متفاوت است)

• خصوصیات حرارتی: بدون پد در معرض ؛اتلاف محیط استاندارد از طریق صفحه

• بسته بندی سینی: در سینی ها برای کنترل حجم و اتوماسیون انتخاب و مکان تهیه شده است

تولید کننده EPM7256SQC208-10

EPM7256SQC208-10 در ابتدا توسط ساخته و ساخته شده است شرکت Altera، پیشگام پیشرو در دستگاه های منطقی قابل برنامه ریزی که به دلیل CPLD های MAX® 7000S شناخته شده است.در سال 2015 ، Altera توسط شرکت اینتل، یکی از بزرگترین تولید کنندگان نیمه هادی جهان.از زمان کسب ، اینتل همچنان تحت حمایت و ادغام فن آوری های CPLD و FPGA ALTERA تحت گروه راه حل های قابل برنامه ریزی خود است.EPM7256SQC208-10 نشان دهنده میراث اینتل در ارائه راه حل های منطق قابل برنامه ریزی با کارایی بالا و در سیستم متناسب با طیف گسترده ای از برنامه های صنعتی ، ارتباطات و برنامه های تعبیه شده است.اگرچه اکنون به عنوان منسوخ طبقه بندی شده است ، این بخش منعکس کننده تعهد دیرینه اینتل به دستگاه های منطقی قابل برنامه ریزی قابل اعتماد و انعطاف پذیر است.

پایان

EPM7256SQC208-10 یک تراشه هوشمند و قابل اعتماد است که به اجرای سیستم های دیجیتال به راحتی کمک می کند.این قدرت را صرفه جویی می کند ، از ولتاژهای مختلف پشتیبانی می کند ، و به شما امکان می دهد تا در حالی که از قبل نصب شده است ، آن را برنامه ریزی کنید و این باعث می شود به روزرسانی ها آسان شود.حتی اگر این یک تراشه قدیمی تر باشد ، دیگران هنوز هم از آن استفاده می کنند زیرا در انواع سیستم ها به خوبی کار می کند.اگر برای کنترل منطق در طراحی خود به یک تراشه محکم نیاز دارید ، این گزینه عالی است.اگر می خواهید آن را به صورت عمده سفارش دهید ، امروز با ما تماس بگیرید.
