راهنمای FPGA EPF8820ARC208-4: ویژگی ها ، معماری ، برنامه ها و برنامه نویسی

این مقاله در مورد EPF8820ARC208-4 ، تراشه ویژه ای است که در الکترونیک استفاده می شود.این توضیح می دهد که تراشه چه کاری انجام می دهد ، چگونه کار می کند و از کجا می توان از آن استفاده کرد.شما در مورد قسمت های آن ، نحوه تنظیم آن ، و چرا هنوز هم امروز در مواردی مانند رادیوها ، ماشین آلات ، ماشین ها و موارد دیگر استفاده خواهید کرد.همچنین نشان می دهد که چگونه با سایر تراشه های مشابه مقایسه می شود.

کاتالوگ

EPF8820ARC208-4 چیست؟

در EPF8820ARC208-4 یک دستگاه FPGA میراث از سری Flex 8000 است که توسط Altera ساخته شده است ، اکنون تحت گروه Solutions Solutions قابل برنامه ریزی Intel است.طراحی شده با استفاده از یک معماری مبتنی بر CMOS SRAM ، متعلق به خانواده ای از دستگاه های منطق قابل تنظیم است که فاز در توسعه منطق قابل برنامه ریزی را نشان می دهد.سری Flex 8000 به دلیل ساختار سلول منطق همه کاره و اتصال مقیاس پذیر ، مناسب برای ادغام دیجیتال با هدف عمومی شناخته شد.EPF8820ARC208-4 به طور خاص در این سری در یک نوع درجه یک سرعت متوسط ​​قرار می گیرد و قابلیت های اتصال را به هم می پیوندد.این معماری خود را با سایر انواع سرعت مانند ‑ 2 ، ‑3 و 5 ‑ به اشتراک می گذارد که در درجه اول در عملکرد زمان متفاوت است.

به دنبال EPF8820ARC208-4 هستید؟برای بررسی سهام فعلی ، زمان سرب و قیمت گذاری با ما تماس بگیرید.

ویژگی های EPF8820ARC208-4

• معماری فلکس 8000

EPF8820ARC208-4 بر روی معماری Flex 8000 Altera ساخته شده است ، که از پیکربندی مبتنی بر SRAM برای قابلیت برنامه در سیستم استفاده می کند.این یک راه حل مقرون به صرفه و انعطاف پذیر برای برنامه های چگالی منطق میان رده فراهم می کند.

• تراکم منطقی

این دستگاه 672 عناصر منطقی را ادغام می کند و تقریباً 8000 دروازه سیستم قابل استفاده را ارائه می دهد.این تعادل مناسب بین پیچیدگی و عملکرد برای کنترل تعبیه شده ، منطق چسب و طرح های دستگاه دولتی را ارائه می دهد.

• هسته 5 ولت با پشتیبانی از Multivolt ™ I/O

این دستگاه با استفاده از فناوری 5 ولت ، از استانداردهای 3.3 ولت و 5 ولت I/O با استفاده از فناوری Multivolt ™ I/O پشتیبانی می کند.این باعث می شود آن را برای سیستم های ولتاژ مختلط و رابط میراث سازگار کند.

• پیکربندی قابل برنامه ریزی مجدد در مدار

EPF8820ARC208-4 مبتنی بر SRAM است و از پیکربندی درون مدار با استفاده از PROM های سریال خارجی یا موازی پشتیبانی می کند.این امکان را برای به روزرسانی سریع طراحی و پیکربندی مجدد بدون خارج کردن دستگاه از مدار فراهم می کند.

• مسیریابی FastTrack

ساختار اتصال FastTrack آن یک پارچه مسیریابی با سرعت بالا و قابل پیش بینی را فراهم می کند.این معماری از قرار دادن منطق کارآمد و کنترل زمانبندی پشتیبانی می کند و عملکرد طراحی ساده را قادر می سازد.

• زنجیرهای آبشار و آبشار را برای حسابی

زنجیره های اختصاصی و زنجیرهای آبشار اجرای توابع حسابی مانند افزودنی ها و پیشخوان ها را تقویت می کند.این ویژگی ها تأخیر منطقی را کاهش داده و ساخت عملیات پیچیده ریاضی را ساده می کند.

• انطباق اتوبوس PCI (Rev 2.2)

این دستگاه مطابق با مشخصات مشخصات اتوبوس محلی PCI 2.2 است و آن را برای استفاده در سیستم های مبتنی بر PCI مناسب می کند.از محیط سیگنالینگ PCI تحمل 5 ولت پشتیبانی می کند.

• پشتیبانی اسکن مرز JTAG

EPF8820ARC208-4 شامل IEEE 1149.1 (JTAG) می باشد.این مسئله اشکال زدایی ، آزمایش تخته و تأیید صحت سیستم را بدون نیاز به مدار اضافی تسهیل می کند.

• کنترل نرخ SLEW قابل برنامه ریزی

درایورهای خروجی آن از کنترل نرخ SLEW قابل برنامه ریزی برخوردار هستند و به به حداقل رساندن نویز سوئیچ کمک می کنند.این در طرح های پر سرعت برای یکپارچگی سیگنال مفید است.

• حالت آماده به کار کم مصرف

برای بهره وری انرژی طراحی شده است ، دستگاه در حالت آماده به کار کمتر از 0.5 میلی متر مصرف می کند.این به سیستم ها اجازه می دهد تا در دوره های بیکار یا غیرفعال ، قدرت را حفظ کنند.

• دمای کار: 0 درجه سانتیگراد تا 70 درجه سانتیگراد

این مؤلفه به طور قابل اعتماد در محدوده دمای تجاری 0 درجه سانتیگراد تا 70 درجه سانتیگراد عمل می کند.این برای استفاده عمومی در محیط های کنترل شده ایده آل است.

نمودار بلوک Flex 8000

نمودار ساختار داخلی و چگونگی پردازش FPGA منطق و اتصالات را نشان می دهد.در مرکز بلوک های آرایه منطق (آزمایشگاه ها) وجود دارد که حاوی چندین عناصر منطقی (LES) هستند.این LES قابل برنامه ریزی هستند و می توانند برای انجام طیف گسترده ای از کارهای منطقی پیکربندی شوند و از هر دو طرح ترکیبی و پی در پی پشتیبانی کنند.این انعطاف پذیری امکان اجرای مدار دیجیتال سفارشی را فراهم می کند.

در اطراف آزمایشگاه ها عناصر I/O (IOES) وجود دارد که ارتباط بین FPGA و دستگاه های خارجی را کنترل می کنند.آنها از سیگنال های ورودی ، خروجی و دو طرفه ضمن داشتن سطح ولتاژ مختلف پشتیبانی می کنند.اتصال همه قطعات ، FastTrack Interconnect ، یک سیستم مسیریابی با سرعت بالا است که آزمایشگاه ها و IOE را به طور کارآمد پیوند می دهد.این تنظیم انتقال سریع داده ، مسیریابی سیگنال صاف و عملکرد قابل اعتماد در برنامه های مختلف در سری Flex 8000 را تضمین می کند.

حالت زمان بندی Flex 8000

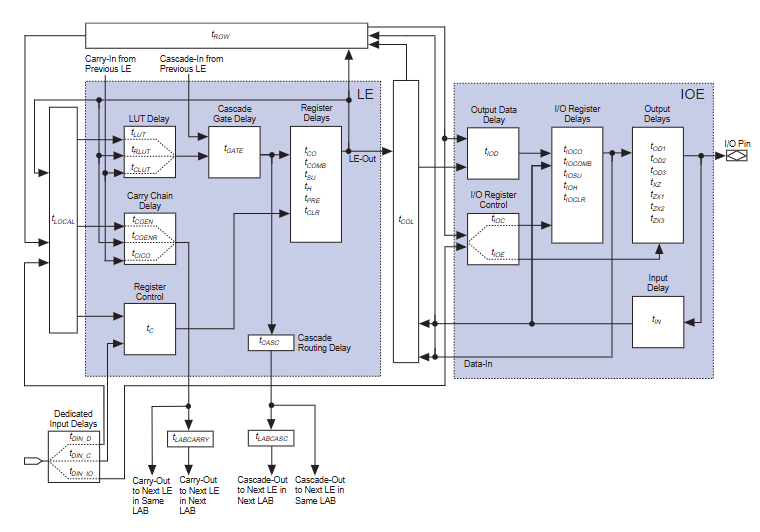

نمودار برجسته می کند که چگونه تاخیر بر پردازش منطق و جریان سیگنال در FPGA تأثیر می گذارد.در داخل هر عنصر منطقی (LE) ، عوامل زمان بندی مانند تأخیر جدول جستجو (LUT) ، تأخیر در زنجیره ای و زمان تنظیم/نگه داشتن ثبت نام تعیین می کند که چگونه به سرعت عملیات منطق به تغییرات ورودی پاسخ می دهد.این تأخیرهای داخلی برای حفظ عملکرد دقیق و پایدار ، به ویژه در مدارهای سریع سوئیچینگ مهم است.

برای عملیات I/O ، حالت زمان بندی نشان می دهد که با ورود و خروج از FPGA ، سیگنال ها چگونه رفتار می کنند.نقاط کلیدی شامل تأخیر در خروجی و همچنین تنظیمات ورودی و زمان نگه داشتن است که مشخص می کند چه مدت سیگنال های خارجی برای ضبط صحیح داده ها باید پایدار باشند.این نمودار همچنین تأخیرهای بین LES متصل ، از جمله مسیرهای حمل و آبشار را بیان می کند که بر جریان منطق در دستگاه تأثیر می گذارد.درمجموع ، این عناصر زمان بندی عملکرد هماهنگ و قابل اعتماد در سراسر معماری Flex 8000 را تضمین می کنند.

عملکرد زنجیره ای Flex 8000

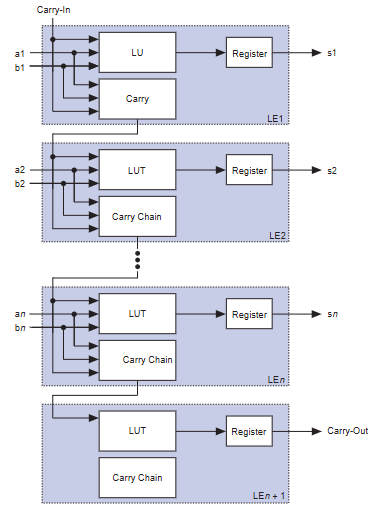

عملکرد زنجیره حمل در EPF8820ARC208-4 FLEX 8000 برای انجام محاسبات سریع حسابی با پیوند دادن عناصر منطقی چندگانه (LES) با هم طراحی شده است.هر LE شامل یک جدول جستجو (LUT) ، یک مدار منطقی حمل و یک ثبت است.این فرآیند با یک سیگنال حمل و نقل وارد اولین LE (LE1) می شود ، که به همراه ورودی های A1 و B1 ، یک خروجی جمع (S1) و یک سیگنال حمل را تولید می کند.

این سیگنال حمل سپس به طور مستقیم به LE بعدی در زنجیره (LE2 ، LE3 و غیره) منتقل می شود و به هر LE اجازه می دهد تا با استفاده از ورودی های خود و حمل ورودی ، مبلغ خود را (S2 به SN) محاسبه کند.آخرین LE در دنباله ، سیگنال حمل نهایی را ایجاد می کند و عملیات را انجام می دهد.این ساختار زنجیره حمل ، افزودنی سریع ، کارآمد ، ایده آل برای ایجاد افزودنی ها ، پیشخوان ها و سایر منطق مبتنی بر حسابی را در معماری Flex 8000 امکان پذیر می کند.

مشخصات EPF8820ARC208-4

نوع	پارامتر
سازنده	Altera/Intel
سری	8000 فلکس
بسته بندی	سینی
وضعیت جزئی	منسوخ
تعداد آزمایشگاه ها/CLBS	84
تعداد عناصر/سلول های منطقی	672
تعداد I/O	152
تعداد دروازه ها	8000
ولتاژ - عرضه	4.75V ~ 5.25V
نوع نصب	سطح سطح
دمای عملیاتی	0 درجه سانتیگراد 70 درجه سانتیگراد (TA)
بسته / مورد	پد 208-BFQFP در معرض
بسته دستگاه تأمین کننده	208-RQFP (28x28)

برنامه های EPF8820ARC208-4

1. پردازش سیگنال دیجیتال (DSP) و کنترل مسیر داده

EPF8820ARC208-4 به دلیل چگالی منطق متوسط ​​و معماری مسیریابی کارآمد ، برای اجرای توابع DSP سفارشی مناسب است.این می تواند دستکاری مسیر داده را برای عملیاتی مانند فیلتر ، مدولاسیون و تغییر سیگنال های دیجیتال با سرعت بالا انجام دهد.

2. رابط اتوبوس سفارشی و بارگیری پردازنده

این FPGA با تعداد زیادی از پین های I/O و پشتیبانی از Multivolt inde ، اغلب برای طراحی رابط های محیطی سفارشی یا سطح منطق ناسازگار استفاده می شود.همچنین به عنوان یک پردازنده خدمت می کند که کنترل تکراری یا وظایف انتقال داده را از پردازنده اصلی بارگیری می کند.

3. رادیو و پردازش ارتباطات تعریف شده توسط نرم افزار

انعطاف پذیری و توانایی دستگاه برای برنامه ریزی مجدد دستگاه ، آن را برای برنامه هایی مانند رادیو تعریف شده از نرم افزار (SDR) ایده آل می کند ، جایی که ممکن است طرح های مدولاسیون یا پروتکل ها تغییر کنند.این می تواند به صورت پویا رمزگذاری ، رمزگشایی و مدیریت سیگنال را در لایه های ارتباطی انجام دهد.

4- نمونه سازی ASIC و شبیه سازی سخت افزار

EPF8820ARC208-4 معمولاً در مرحله نمونه سازی توسعه ASIC استفاده می شود.معماری قابل برنامه ریزی آن اجازه می دهد تا قبل از تعهد به سیلیکون ، اعتبار سنجی سریع ، آزمایش و زمان بندی از طرح های دیجیتالی پیچیده را انجام دهد.

5. موتورهای تشخیص صدا و رمزگذاری

این FPGA قادر به اجرای منطق ترکیبی متوسط ​​مانند خطوط لوله تشخیص صدا و الگوریتم های رمزنگاری است.وجود زنجیره های حمل و I/OS ثبت شده ، محاسبه سریع و پردازش سیگنال با تأخیر کم برای چنین برنامه هایی را تضمین می کند.

6. سیستم های کنترل صنعتی و ابزار دقیق

زمان بندی قابل پیش بینی ، کنترل های همزمان همزمان فن و بلوک های منطقی انعطاف پذیر ، این FPGA را برای سیستم های اتوماسیون صنعتی مناسب می کند.این ماده اغلب در زمان بندی قابل برنامه ریزی ، کنترل حالت ماشین و مدارهای تهویه سیگنال استفاده می شود.

7. سیستم های هوافضا و دفاعی تعبیه شده

این دستگاه در الکترونیک هوافضا و دفاعی مورد استفاده قرار می گیرد که در آن انعطاف پذیری پیکربندی و عملکرد قابل اعتماد در محیط های کنترل شده مورد نیاز است.این برنامه از بارگیری سیستم عامل ایمن پشتیبانی می کند و قدرت آماده به کار کم را ارائه می دهد ، که به نفع برنامه های مهم ماموریت است.

8. ماژول های الکترونیکی خودرو

در الکترونیک خودرو ، EPF8820ARC208-4 را می توان در ماژول های کنترل کنترل ترجمه منطق ، تشخیص یا تجمع داده ها بین سنسورها و ECU های مرکزی یافت.ماهیت قابل تنظیم آن حتی پس از استقرار ، به روزرسانی ها و پیشرفت ها را امکان پذیر می کند.

9. تعویض ارتباطات از راه دور و استفاده از پروتکل

در سیستم های مخابراتی ، این FPGA از منطق تعویض ، مدیریت پروتکل و مدیریت زمان بندی پشتیبانی می کند.این می تواند با استانداردهای مختلف سیگنالینگ سازگار شود و از سازگاری و ارتقاء پذیری در شبکه های ارتباطی پویا اطمینان حاصل کند.

EPF8820ARC208-4 قطعات مشابه

در اینجا یک جدول مقایسه ای از EPF8820ARC208-4 و مرتبط ترین قسمت های مشابه آن از همان خانواده Flex8000 آورده شده است:

شماره قطعه	درجه سرعت	نوع بسته بندی	پین I/O	عناصر منطقی	درجه درجه حرارت
EPF8820ARC208-4	-4 (پایه)	QFP 208 پین	152	672	تجاری
EPF8820ARC208-2	–2 (کندتر)	QFP 208 پین	152	672	تجاری (0-70 درجه سانتیگراد)
EPF8820ARC208-3	-3 (متوسط)	QFP 208 پین	152	672	تجاری
EPF8820ARC208-5	-5 (سریعتر)	QFP 208 پین	152	672	تجاری
EPF8820AQC208-4	-4	208 پین QFP (AQC)	152	672	تجاری
EPF8820ARI208-4H	-4	QFP 208 پین	152	672	صنعتی (-40-85 درجه سانتیگراد)

مراحل برنامه نویسی EPF8820ARC208-4

1. ایجاد پرونده پیکربندی

با ایجاد فایل پیکربندی با استفاده از نرم افزار توسعه AlterA مانند Max+Plus II یا کوارتوس شروع کنید.این پرونده ، به طور معمول در حدود 16 کیلوبایت در اندازه ، حاوی بیت استریت کامل برای تعریف منطق و مسیریابی EPF8820ARC208-4 است.

2. طرح پیکربندی را انتخاب کنید

یک روش پیکربندی مناسب را بر اساس نیازهای سیستم انتخاب کنید: یا سریال فعال/موازی (جایی که FPGA بارگیری می کند) یا سریال منفعل/موازی (جایی که یک کنترلر خارجی پیکربندی را کنترل می کند).روشهای منفعل برای سیستمهایی که نیاز به برنامه ریزی مجدد در میدانی یا به روزرسانی های پویا دارند ایده آل هستند.

3. تنظیم اتصالات سخت افزاری

خطوط پیکربندی لازم مانند NCONFIG ، CONF_DONE ، DCLK و DATA0 را بین FPGA و دستگاه حافظه پیکربندی انتخاب شده خود (به عنوان مثال ، EPC1 ، EPC1213) وصل کنید.اطمینان حاصل کنید که مقاومت های کشش و منابع ساعت به درستی پیکربندی شده اند تا با حالت پیکربندی انتخاب شده مطابقت داشته باشند.

4- اولیه سازی قدرت

هنگامی که سیستم قدرت بالا یا NCONFIG را ادعا می کند ، FPGA وارد حالت پیکربندی می شود و تمام I/OS را در شرایط سه حالت قرار می دهد.دستگاه اکنون آماده است تا داده های پیکربندی را بر اساس طرح سیم کشی که شما اجرا کرده اید بپذیرد.

5. بارگیری داده های پیکربندی

در حالت فعال ، FPGA داده ها را مستقیماً از EPROM با استفاده از نوسان ساز داخلی خود می گیرد.در حالت غیرفعال ، یک پردازنده میزبان یا کنترلر پیکربندی داده ها را فراهم می کند و وقتی سیگنال Conf_done زیاد می شود ، فرایند کامل می شود.

6. اولیه سازی داخلی و انتقال به حالت کاربر

هنگامی که Bitstream کاملاً بارگیری شد و Conf_done ادعا شد ، FPGA اولیه سازی داخلی را انجام می دهد ، رجیسترها را تنظیم می کند و I/O کاربر را قادر می سازد.سپس دستگاه شروع به اجرای طراحی منطق برنامه ریزی شده در آن می کند.

7. پیکربندی مجدد اختیاری

شما می توانید با کشیدن NCONFIG LOW ، که دستگاه را مجدداً تنظیم می کند و حالت پیکربندی را دوباره وارد می کند ، یک چرخه تنظیم مجدد را ایجاد کنید.این امر به روزرسانی های سریع ، درون سیستم یا بازیابی منطق بازپرداخت امکان پذیر است ، با این که کل فرآیند برنامه ریزی مجدد به طور معمول در زیر 100 میلی ثانیه انجام می شود.

مزایای EPF8820ARC208-4

• انتخاب درجه سرعت متعادل

EPF8820ARC208-4 تعادل ایده آل بین عملکرد و هزینه ارائه می دهد و ضمن جلوگیری از قیمت بالاتر نمره سرعت -5 ، سریعتر از انواع پایین -2 یا -3 می شود.این امر اجازه می دهد تا بدون پرداخت هزینه بیش از حد برای صندلی استفاده نشده ، الزامات زمان بندی را برآورده سازد.

• تأخیر در مسیریابی قابل پیش بینی برای منطق کنترل

EPF8820ARC208-4 به لطف مسیریابی افقی ریز دانه و مسیرهای تأخیر مداوم ، پیش بینی زمان بندی عالی را فراهم می کند.این در طرح های کنترل محور یا دولت سنگین مفید است

• پیکربندی سریع در میدان

ساختار مبتنی بر SRAM این امکان را برای تنظیم مجدد در کمتر از 100 میلی ثانیه فراهم می کند ، به روزرسانی های سیستم عامل و منطق بازگشت در سیستم های زنده امکان پذیر است.این در برنامه های از راه دور یا مهم برای مهم است که در آن باید خرابی به حداقل برسد.

• مقرون به صرفه

برای برنامه هایی که به حدود 8000 دروازه سیستم نیاز دارند ، EPF8820ARC208-4 فقط مقدار مناسب منطق را بدون سربار FPGA های مدرن بزرگتر فراهم می کند.این باعث می شود که بمب در حالی که نیازهای عملکردی را برآورده می کند ، هزینه کمتری داشته باشد.

• ادغام ولتاژ مخلوط ساده

با پشتیبانی بومی برای هر دو سیگنالینگ 3.3 ولت و 5 ولت I/O ، دستگاه هنگام ارتباط با میراث TTL یا اجزای ولتاژ مختلط ، طراحی سیستم را ساده می کند.این امر نیاز به شیفت های سطح اضافی ، صرفه جویی در فضای هیئت مدیره و هزینه را از بین می برد.

ابعاد بسته بندی EPF8820ARC208-4

• نوع بسته بندی: 208 پین RQFP (بسته مسطح چهار شکل)

• اندازه بدن (D × E): 30.60 میلی متر × 30.60 میلی متر

• طرح کلی (D1 × E1): تقریباً 28.00 میلی متر × 28.00 میلی متر

• زمین (ه): 0.50 میلی متر

• طول سرب (L): 0.60 میلی متر معمولی (دامنه: 0.45 میلی متر تا 0.75 میلی متر)

• عرض سرب (ب): 0.17 میلی متر معمولی (دامنه: 0.17 میلی متر تا 0.27 میلی متر)

• زاویه سرب: 0 تا 8 درجه

• نوع نصب: نصب سطح

تولید کننده EPF8820ARC208-4

EPF8820ARC208-4 توسط تولید می شود شرکت Altera، یک شرکت پیشگام در زمینه دستگاه های منطقی قابل برنامه ریزی (PLD) و آرایه های دروازه قابل برنامه ریزی (FPGA).Altera در ابتدا خانواده Flex 8000 را توسعه داد ، که این دستگاه متعلق به آن است و یک معماری قابل تنظیم را برای برنامه های منطق چگالی میانی ارائه می دهد.در سال 2015 ، Altera توسط شرکت اینتل، و این محصول همچنان تحت گروه راه حل های قابل برنامه ریزی اینتل پشتیبانی می شود.با این حال ، در سال 2024-2025 ، Intel Altera را دوباره به عنوان یک برند مستقل تأسیس کرد و دوباره تمرکز خود را بر توسعه FPGA و پشتیبانی طولانی مدت تأکید کرد.در حالی که EPF8820ARC208-4 به طور رسمی به عنوان منسوخ طبقه بندی می شود ، میراث تولیدی آن با میراث Altera در ارائه راه حل های منطقی قابل اعتماد ، انعطاف پذیر و گسترده اتخاذ شده گره خورده است.

پایان

EPF8820ARC208-4 یک تراشه انعطاف پذیر و قابل اعتماد است که ترکیبی خوب از سرعت ، ویژگی ها و هزینه را ارائه می دهد.در بسیاری از سیستم های مختلف به خوبی کار می کند زیرا می تواند دوباره برنامه ریزی شود ، از ولتاژهای مختلف پشتیبانی می کند و به سرعت کارهای ریاضی و کنترل را انجام می دهد.طراحی آن به اطمینان حاصل می کند که سیگنال ها به راحتی و با دقت حرکت می کنند.حتی اگر اکنون یک بخش قدیمی تر یا قطع شده در نظر گرفته شده است ، اما هنوز هم در سیستم هایی که به عملکرد پایدار نیاز دارند ، مفید است و به راحتی نمی توانند به تراشه های جدیدتر تغییر دهند.این امر باعث می شود گزینه هوشمندانه برای به روزرسانی ها ، تعمیرات یا پشتیبانی طولانی مدت الکترونیک قدیمی تر باشد.
